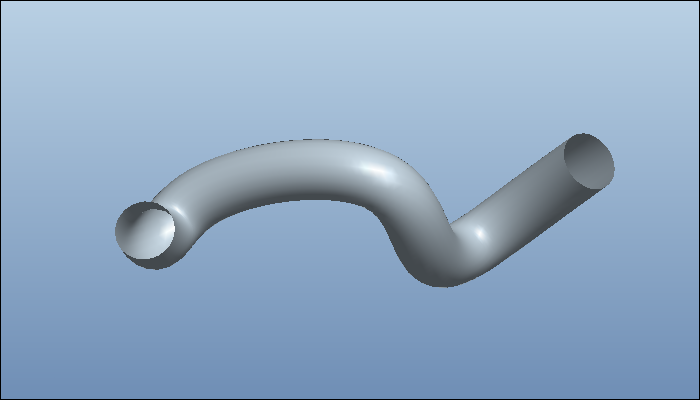

以下图进行简介。
方法:
1.新建文件。
2.绘制轨迹线。
1)点击【插入】-【扫描】-【曲面】,在弹出的“扫描轨迹”菜单中单击“草绘轨迹”命令。
2)选择FRONT为基准平面,其他选项接受默认设置。

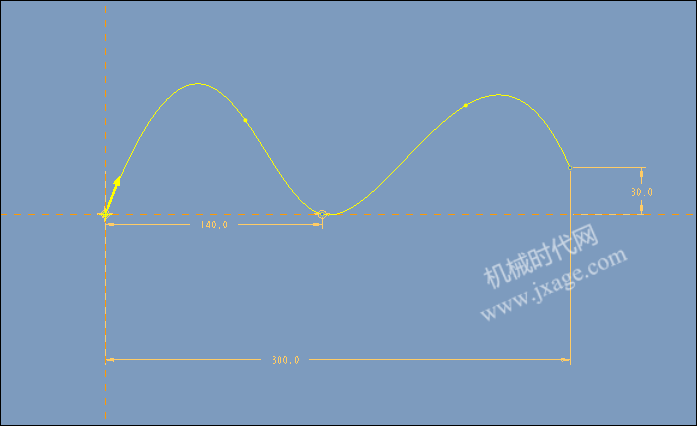

3)绘制如下的样条曲线。
3.修改轨迹线上的点的坐标。双击样条曲线,弹出如下控制面板。

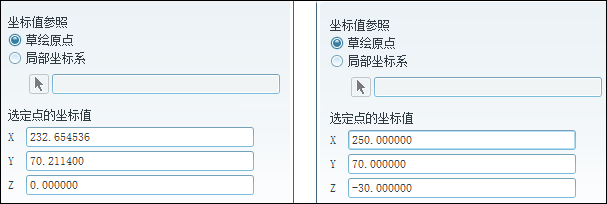

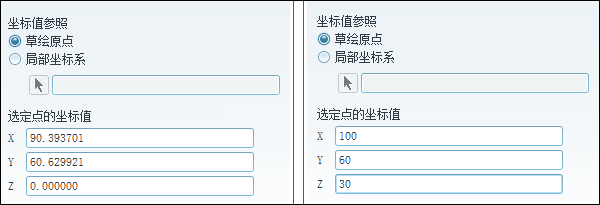

点击【点】,再选择样条曲线上的点,可以将其X、Y和Z坐标值进行修改,当然也可以添加点和删除点。
修改之后,按下Enter键。

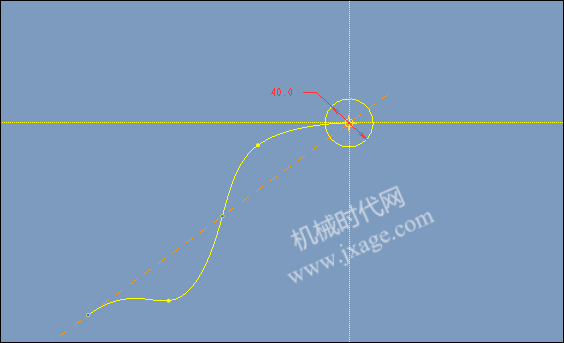

4.绘制扫描截面。
5.完成。
