SolidWorks Simulation 有限元分析实例练习（2）：复制算例

如果我们已经创建出一个算例，那么我们可以从已有的算例中复制材料、夹具、外部载荷，这样比重新创建新的算例方便的多。下面我们通过复制算例的方法来研究不同的网格划分密度对仿真分析结果的影响。

方法：

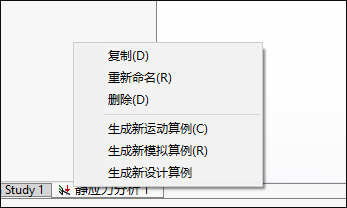

1.选择我们上一篇教程中创建的静应力分析算例选项卡，鼠标右键选择“复制”，这样我们就创建了一个新的分析算例。

将我们通过复制创建的新算例重新命名为“静应力分析-粗糙”。

2.重新划分网格。选择网格鼠标右键选择“生成网格”。

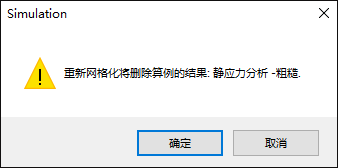

此时会弹出如下图所示的警告信息，我们直接点击确定。

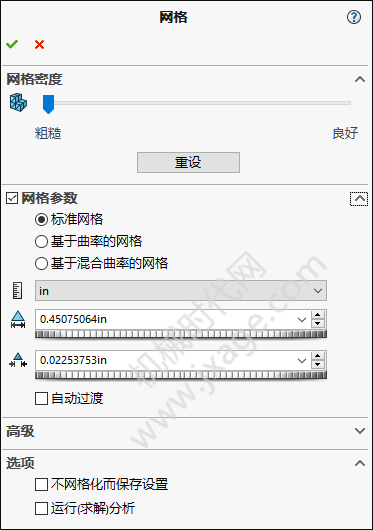

移动网格密度滑块到最左边，系统将会按照最粗糙的网格进行划分，点击确定。

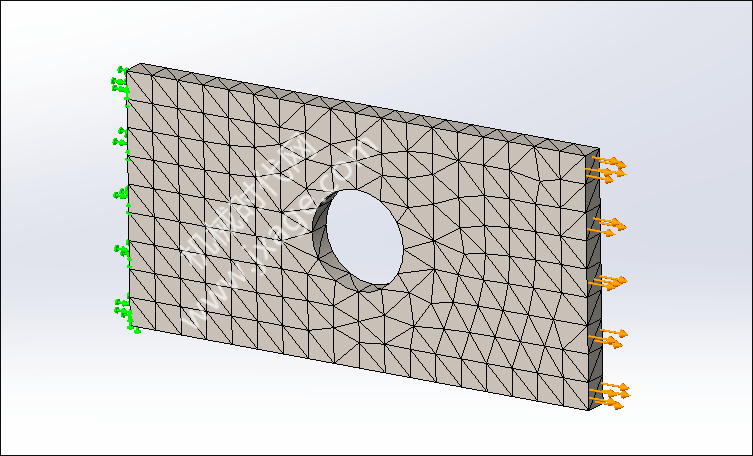

此时我们会得到如下图所示的网格结果。可以看到网格划分的十分粗糙，在模型的厚度方向只有一个层单元。

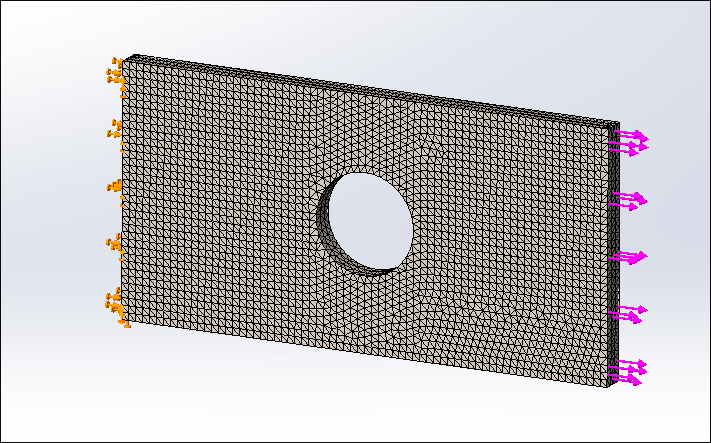

3.为了便于比较，我们通过前面的方法再次复制出一个新的算例“静应力分析-精细”。在生成网格时，移动网格密度滑块到最右边，点击确定完成，我们可以得到如下图所示的精细的网格。我们注意到模型厚度方向有三层网格。

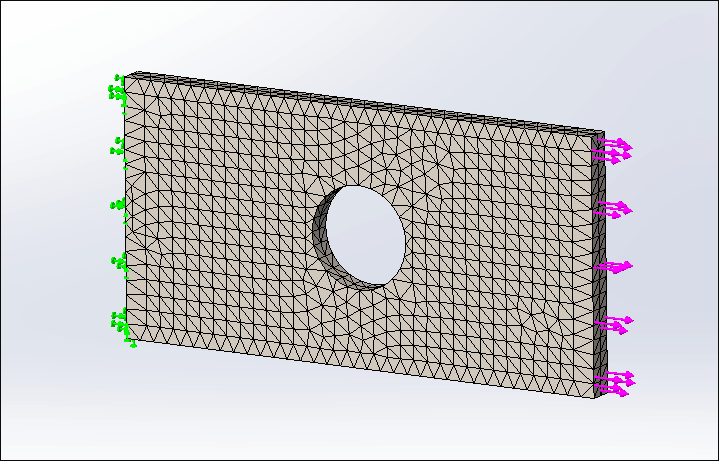

下图是按照默认的网格密度进行划分的结果。摸着厚度方向有2层单元。

3.运行分析并对仿真分析结果进行整理。我们比较在不同网格密度下，模型的最大位移和Von Mises应力值。首先我们先研究最大位移与网格密度的关系，从下表中可以看出：三种不同网格密度下的带孔平板的最大位移趋向于一个定值。

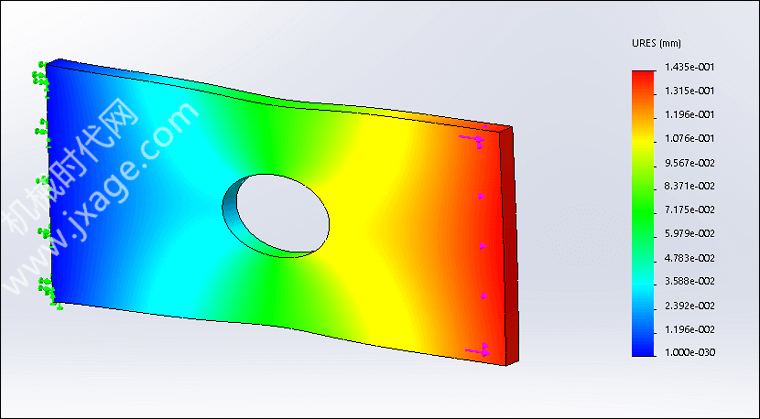

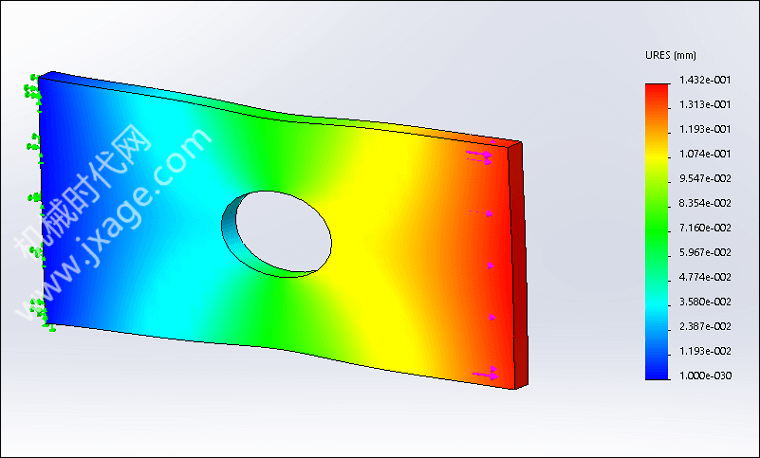

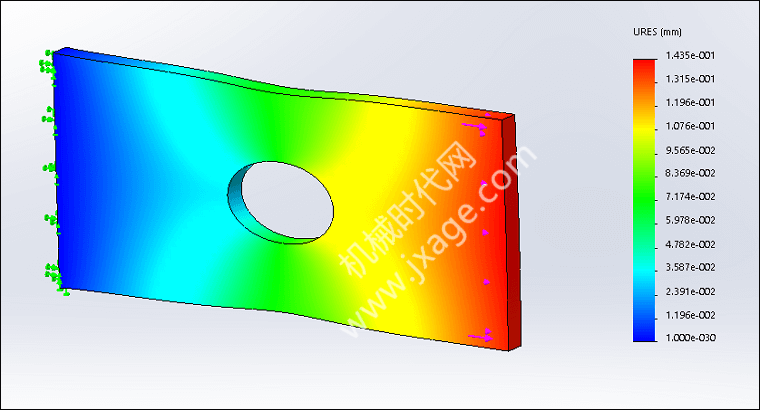

下面的三个图例分别是粗糙、默认和精细网格下的位移图。

接下来我们比较最大Von Mises应力值。从下面的表格中可以看出：随着网格的精细化，模型的最大应力趋近于一个有值。这是因为在有限元分析中，位移是基本未知量，应力是通过位移计算出的。

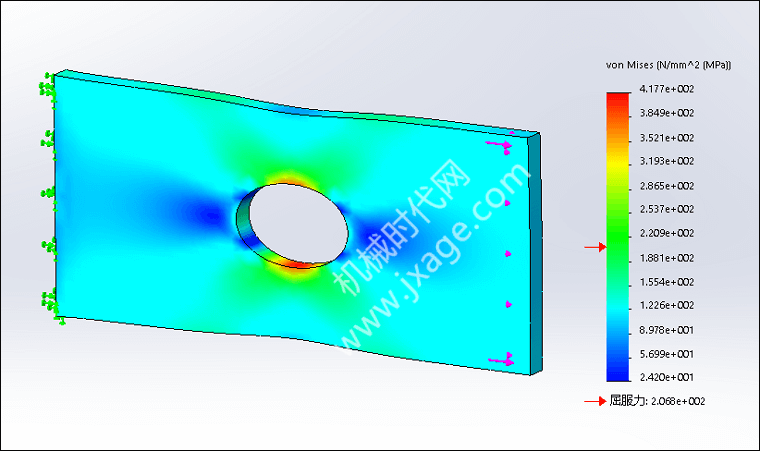

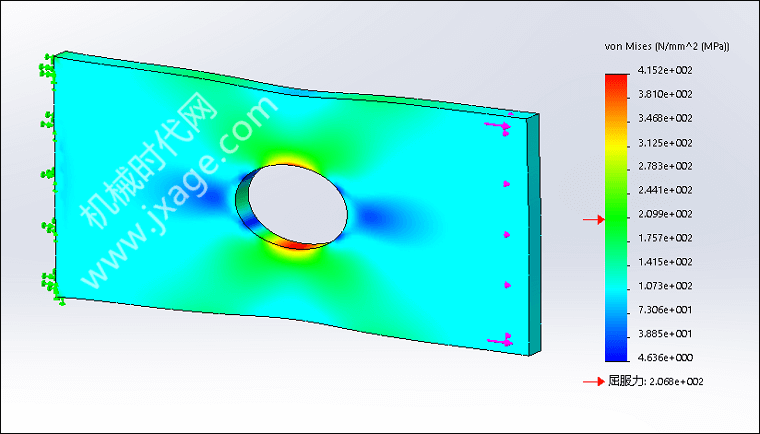

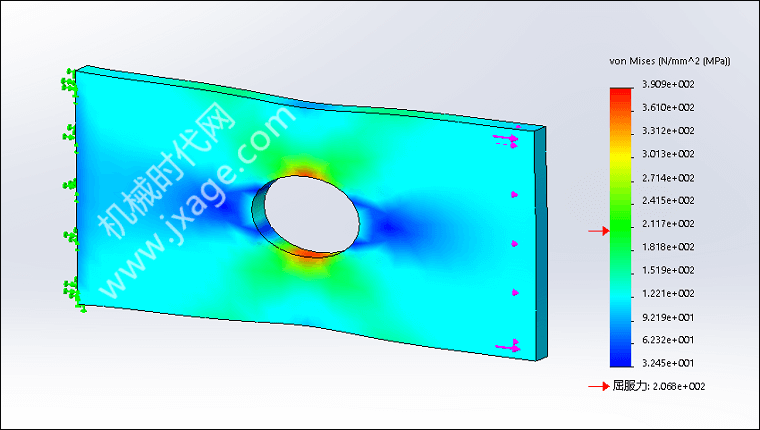

下面的三个图例分别是粗糙、默认和精细网格下的von Mises应力图。

综上所述，我们在进行有限元仿真分析时，最好使用不同的网格密度进行网格划分，防止网格的密度对仿真计算结果的精度产生影响，从而得出错误的结论。
