SolidWorks Simulation 有限元分析实例练习（5）：求解压缩弹簧刚度

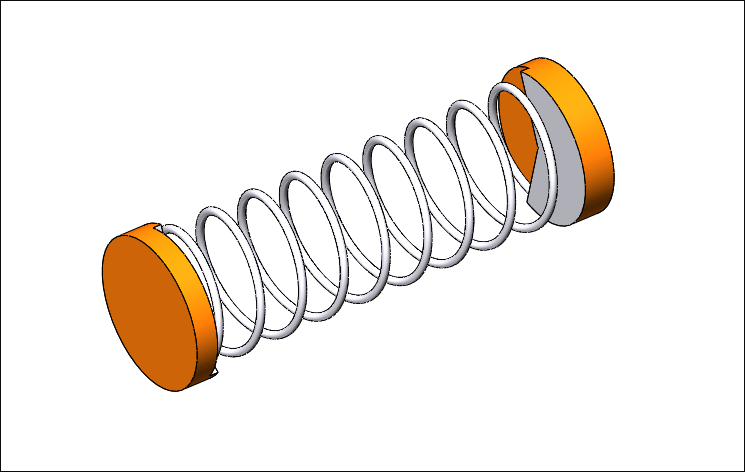

如何使用Simulation来求解压缩弹簧的刚度？今天我们以下图为例来进行讲解。

文章末尾下载模型

方法：

1.打开零件。

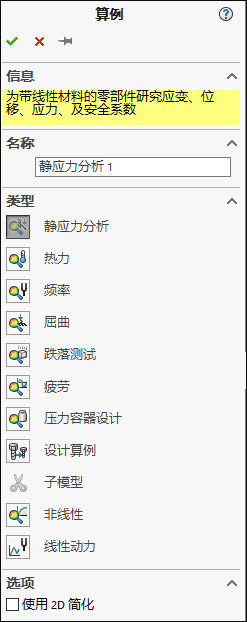

2.首先我们新建一个静应力分析的算例，如下图所示。

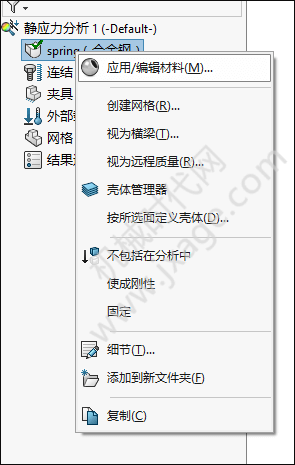

3.设置材料。我们发现材料已经定义了，它是从SolidWorks传送过来的。材料为合金钢，如下图所示。

4.添加夹具。

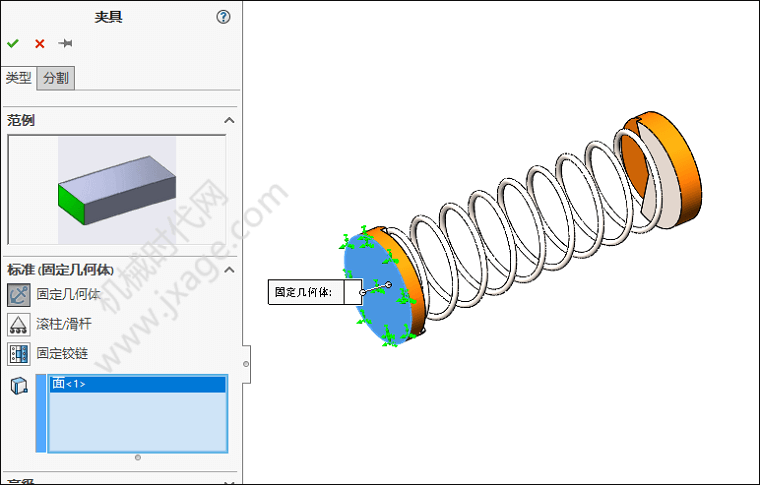

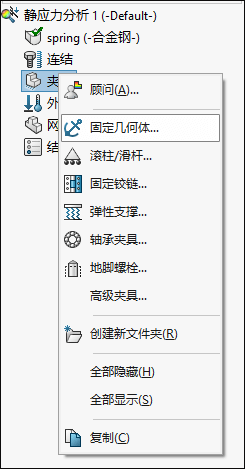

1）点击夹具鼠标右键选择“固定几何体”。

对弹簧端面施加【固定几何体】约束。

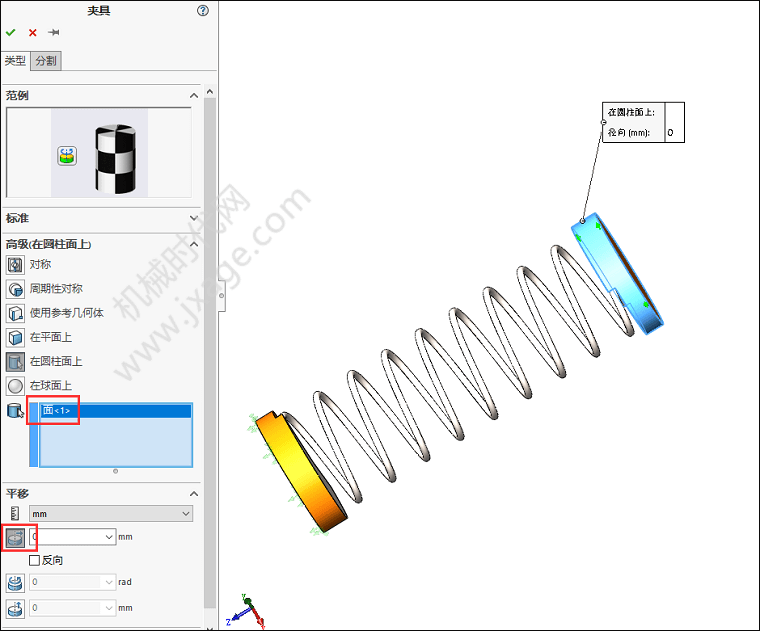

2）点击夹具鼠标右键选择“高级夹具”。

在弹簧的另一端的圆柱面上添加一个高级夹具，约束圆盘的径向位移。该约束只允许弹簧沿着轴向拉伸或者压缩，且只能绕轴转动。

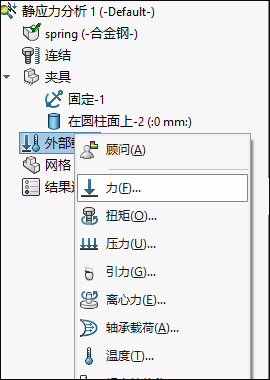

5.施加压力。选择外部载荷，鼠标右键选择“力”。

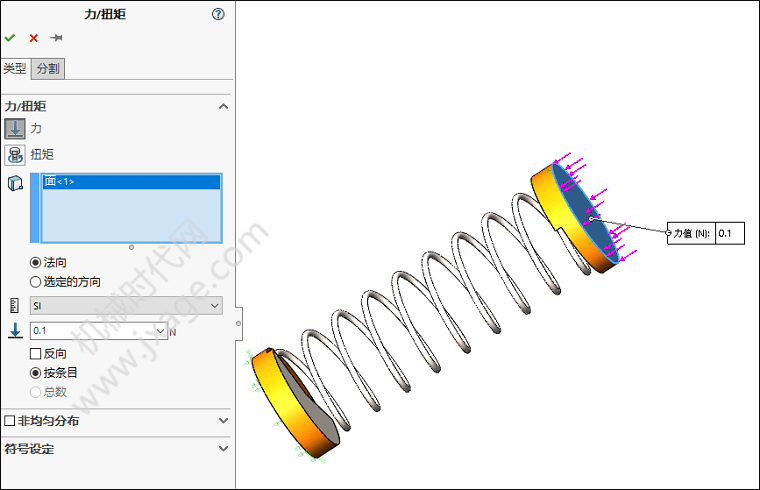

在弹簧的另一端的端面上施加0.1N的压力，如下图所示。

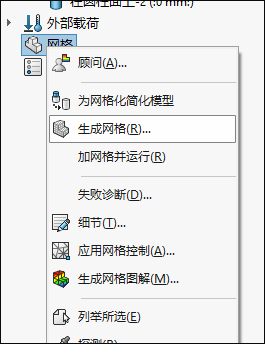

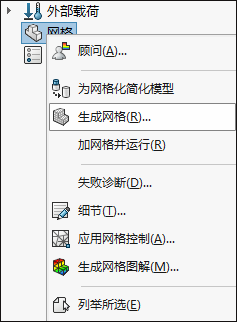

6.划分网格。在特征树下选择网格，鼠标右击选择【生成网格】。

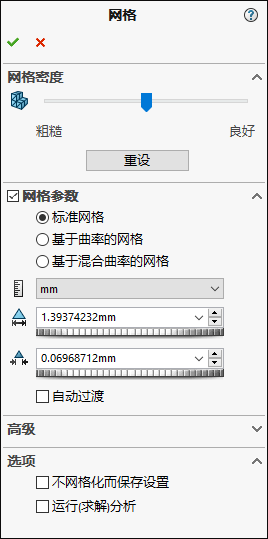

点击勾号完成。

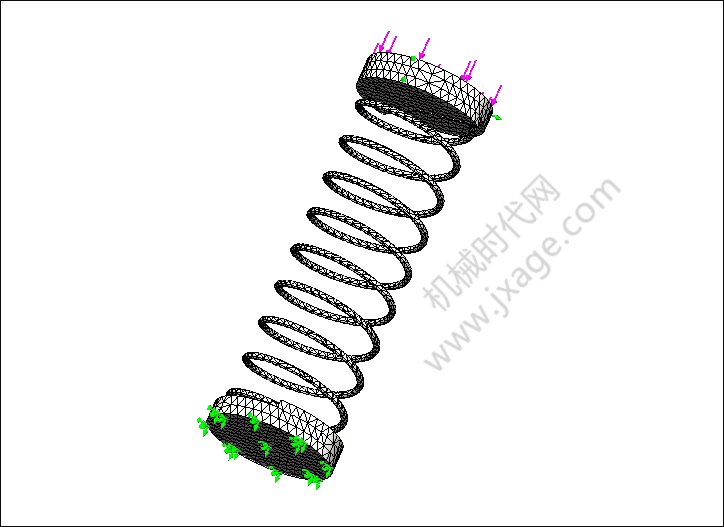

我们可以得到如下图所示的网格划分结果。

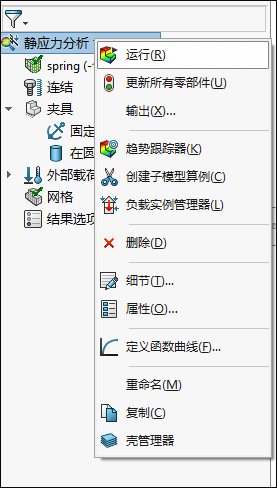

7.运行算例。

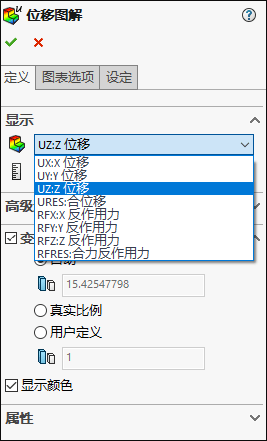

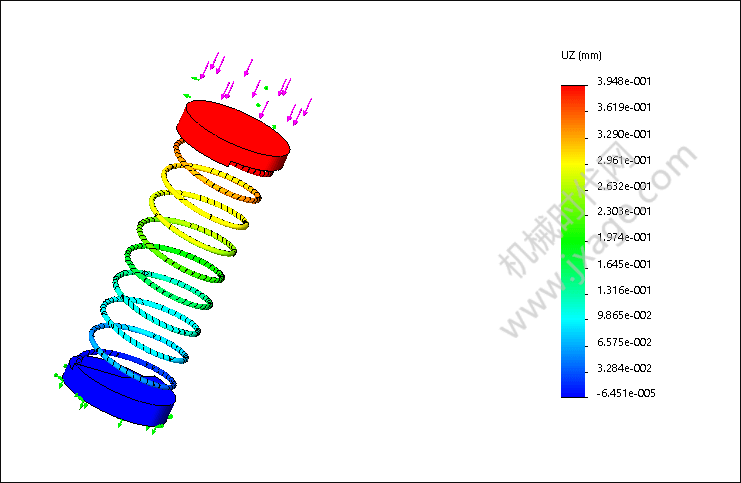

将位移图解设置为Z方向的位移。

这样我们就可以得到弹簧在0.1N的压力下的压缩量为0.3948mm。

根据公式k=f/x，可以得到k=253.3N/m，即弹簧的弹性刚度为253.3N/m。
