上一节我们在忽略了圆角的情况下,对支架模型进行了分析,接下来我们将介绍带圆角的情况下对模型结果的影响。
方法:

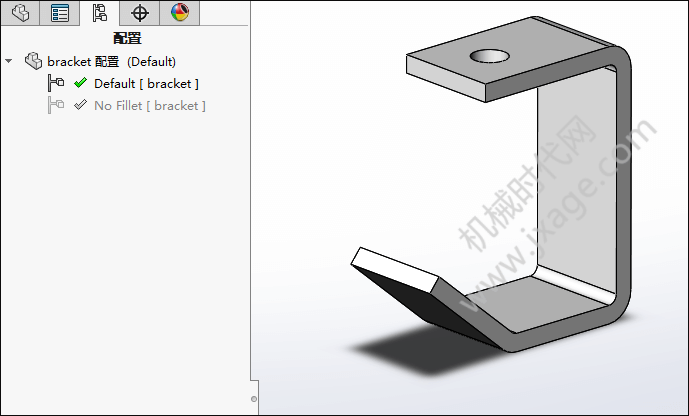

1.打开零件,激活带有圆角的配置,如下图所示。

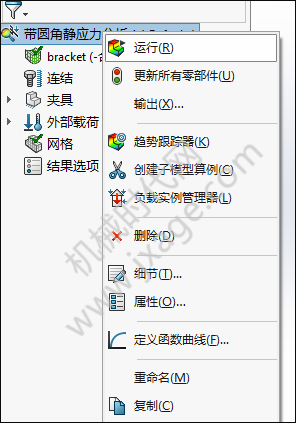

2.复制静应力分析1,从而新建一个静应力分析的算例。

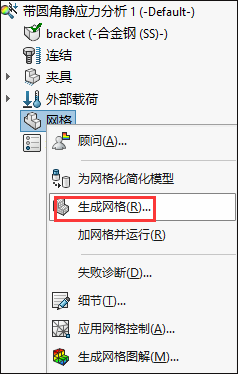

3.重新划分网格。选择网格鼠标右键选择“生成网格”。
勾选“自动过渡”,其他设置默认,如下图所示。
4.运行分析。

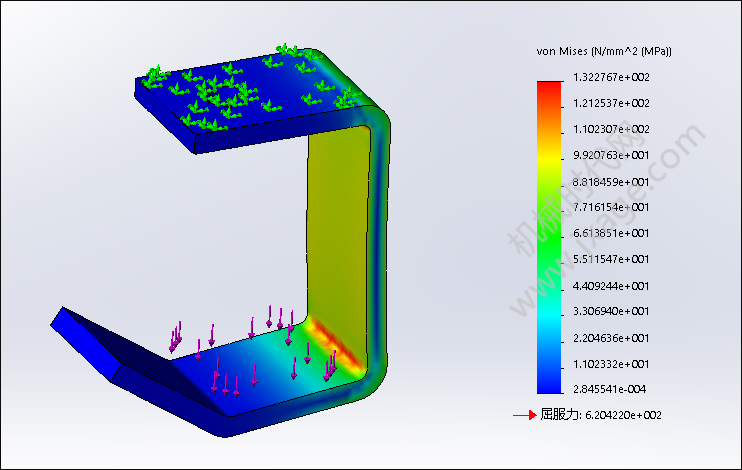

我们可以看到最大的von Mises应力值为132MPa。因为当前模型没有尖角存在,这个值接近于真实应力值,但是需要更进一步细化网格将改善应力结果和消除点状应力分布。
5.通过复制上一个算例的方式新建一个算例。

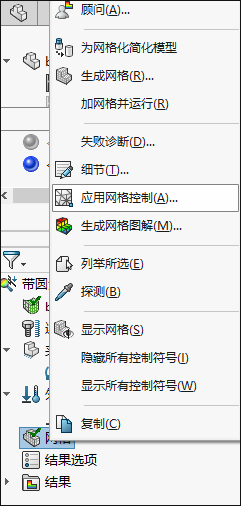

6.选择特征树中的网格,鼠标右击选择【应用网格控制】。

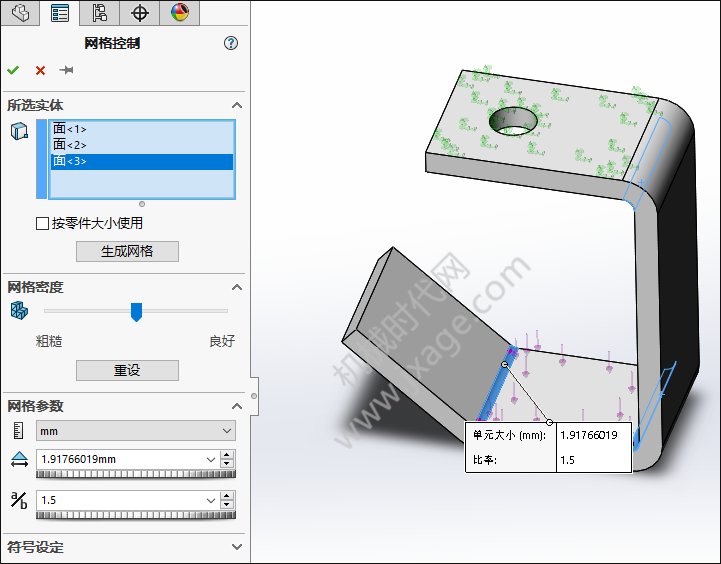

在支架内部面的3个边界上应用网格控制,使用默认的网格控制尺寸,如下图所示。

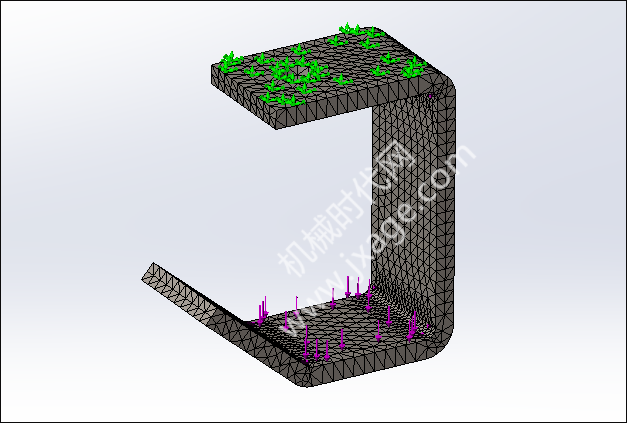

重新划分网格如下图所示。

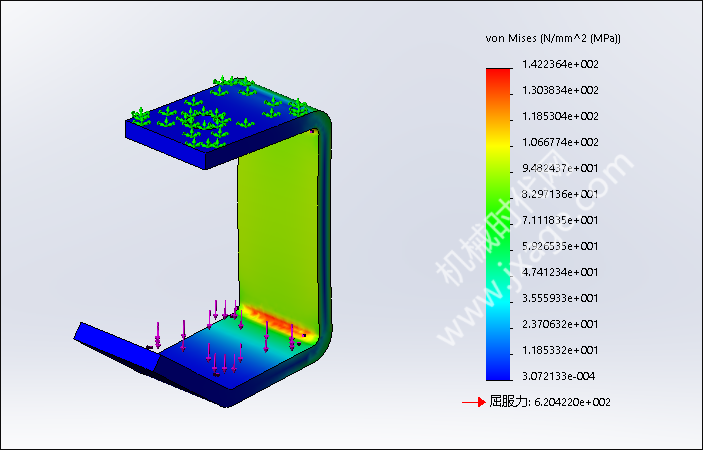

7.运行分析。我们可以看到圆角面的应力从前面的132MPa增加到142MPa。
8.修改网格控制,将圆角面的网格控制改为1.1mm。

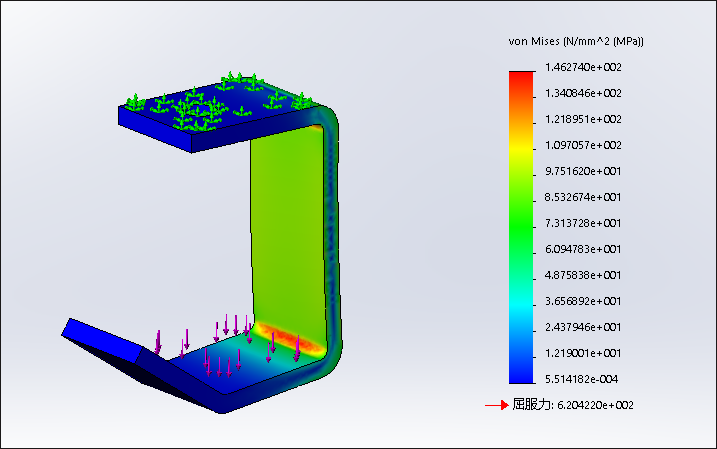

9.运行分析。我们可以看到圆角面的应力从前面的142MPa增加到146MPa,稍高于前面的算例。这个应力结果比较真实且接近一个有限值(称之为收敛)。
