如果压缩小特征可以导致局部上错误的应力结果，为什么在分析中常常要去除圆角等小特征、位移会由于压缩小特征而受到影响吗？下面我们一起去研究一下吧！

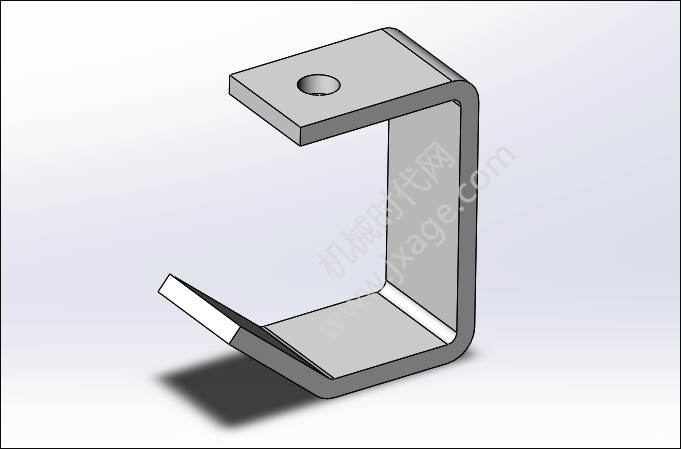

问题分析：安装在天花板上的支架支撑着其底部边缘上的招牌，受力大小为900N，计算支架的位移和应力。
文章末尾下载模型
方法：
1.打开零件。

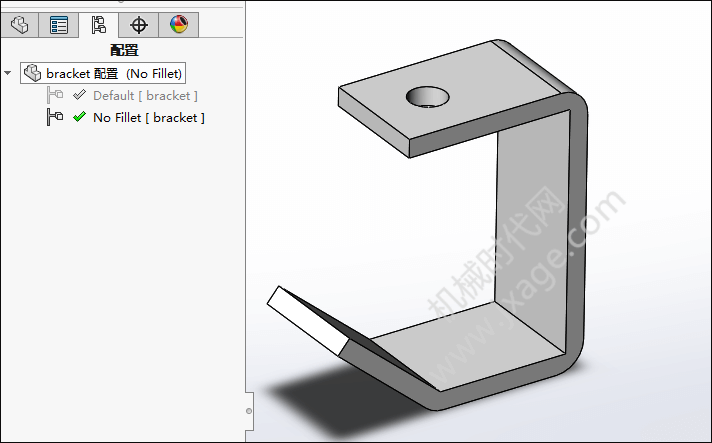

2.激活No Fillet配置，我们首先分析在不考虑圆角等小特征的情况下模型的应力和位移。

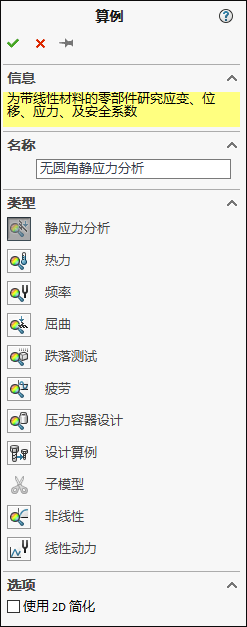

3.我们新建一个静应力分析的算例，如下图所示。

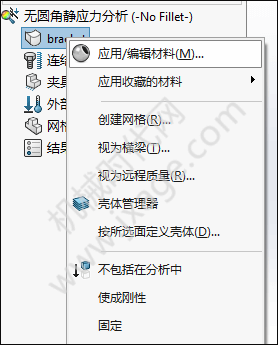

4.设置材料。我们需要为模型指定模型的材料属性。点击选中模型，鼠标右键选择“应用/编辑材料”。

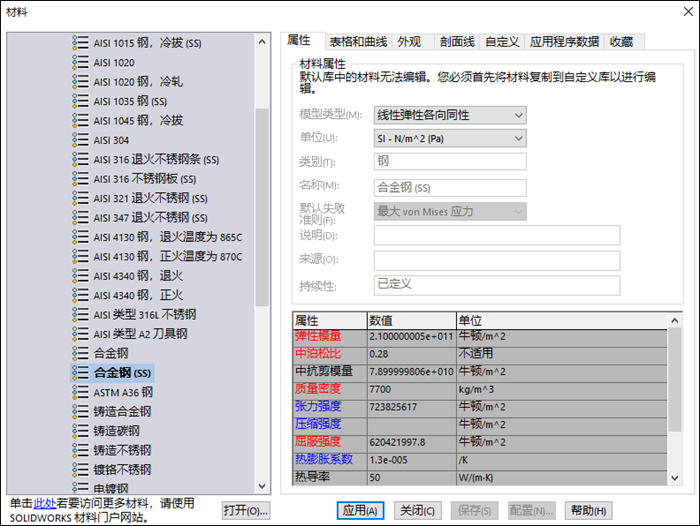

指定模型的材料为合金钢（SS），如下图所示。

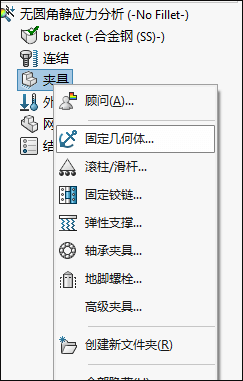

5.添加夹具。为了完成静态分析，我们在支架的上部添加固定几何体约束。点击夹具鼠标右键选择“固定几何体”。
在支架上部添加固定几何体约束。

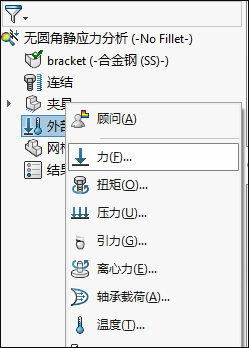

6.添加外部载荷。模型约束好之后，我们需要向模型施加外部载荷。选择外部载荷，鼠标右键选择“力”。

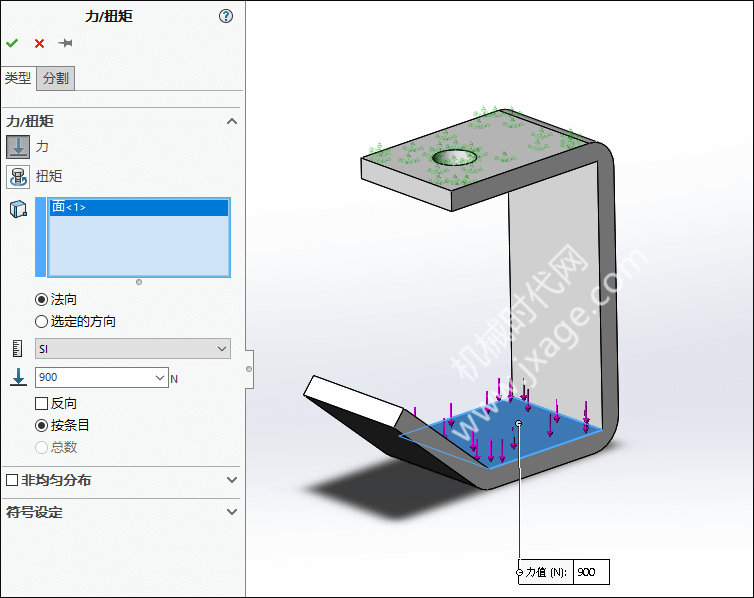

在如下图所示的面上施加900N的垂直作用力。

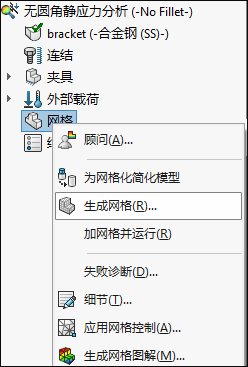

7.划分网格。划分网格是进行有限元分析的基础。点击网格，鼠标右键选择“生成网格”。
点击勾号完成。

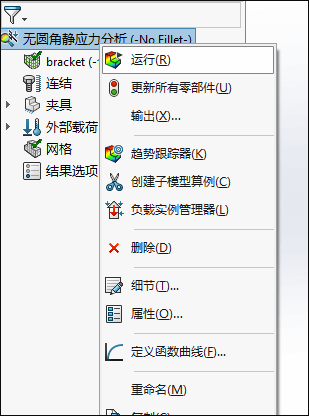

8.运行分析。选择无圆角静应力分析，鼠标右键选择“运行”。

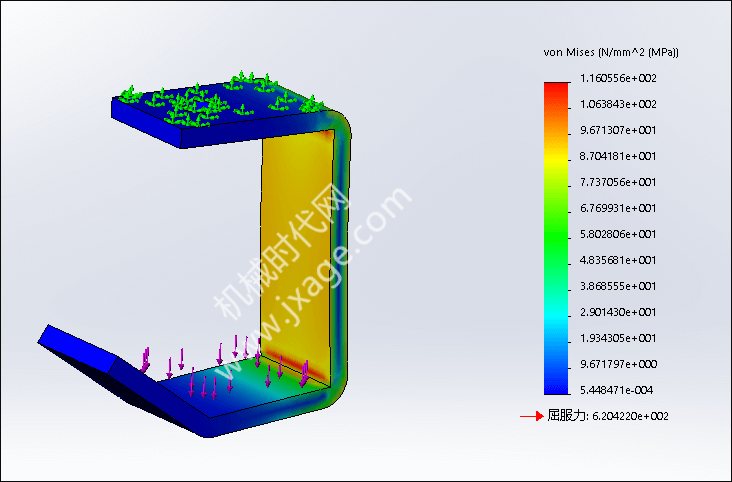

我们得到最大von Mises为116MPa。虽然未达到材料的屈服极限，但是尖角处具有很高的应力集中。

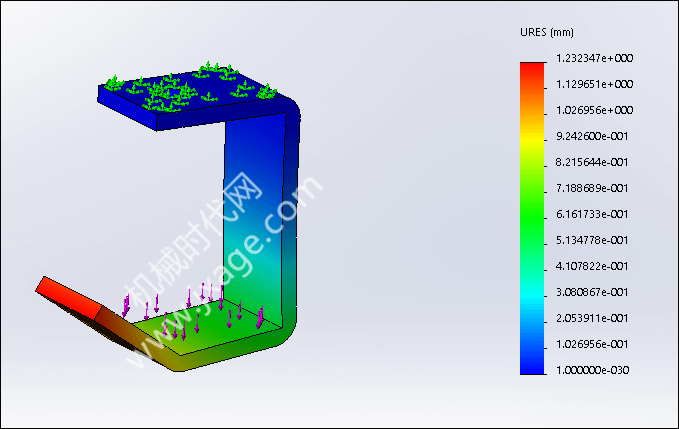

最大的位移为1.23mm，如下图所示。
接下来我们研究应用网格控制对分析结果的影响。
9.通过复制的方法创建一个新的算例。

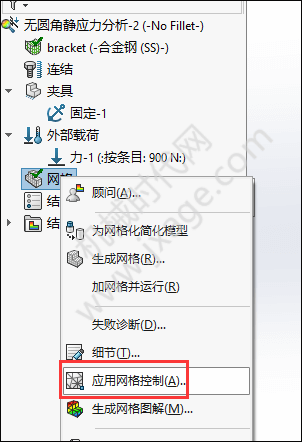

10.选择特征树中的网格，鼠标右击选择【应用网格控制】。

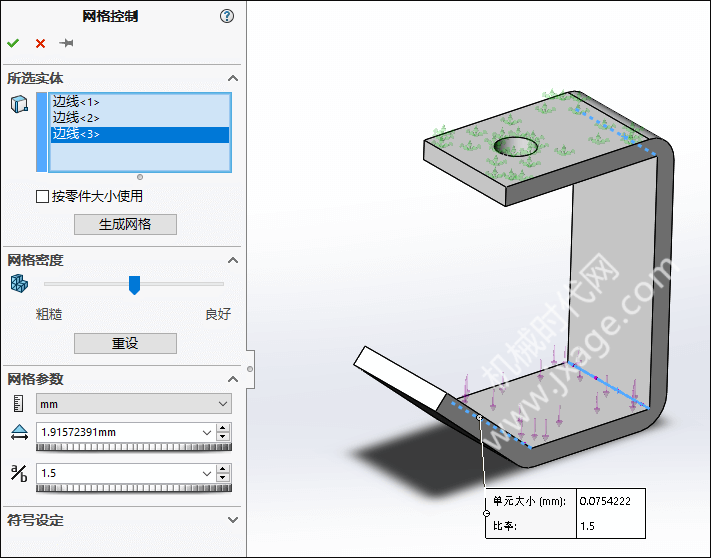

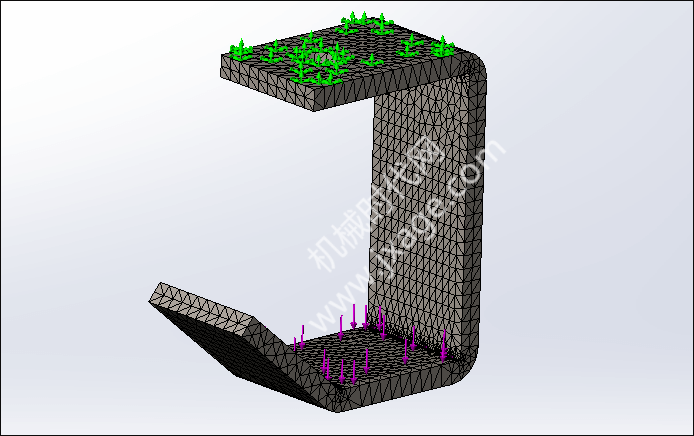

选择下面的支架的3个拐角，单元大小设置为1.915mm，比例设置为1.5。

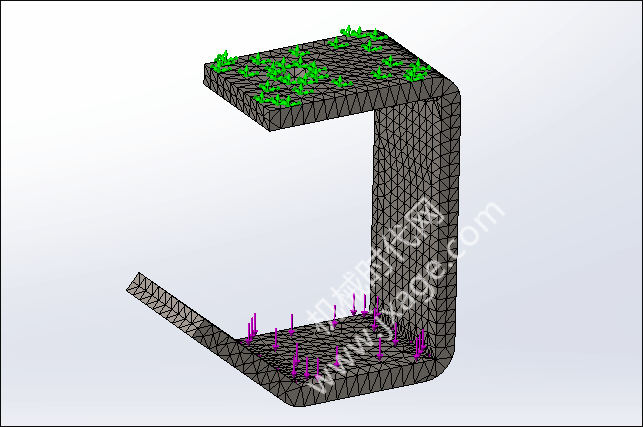

重新划分的网格如下图所示。

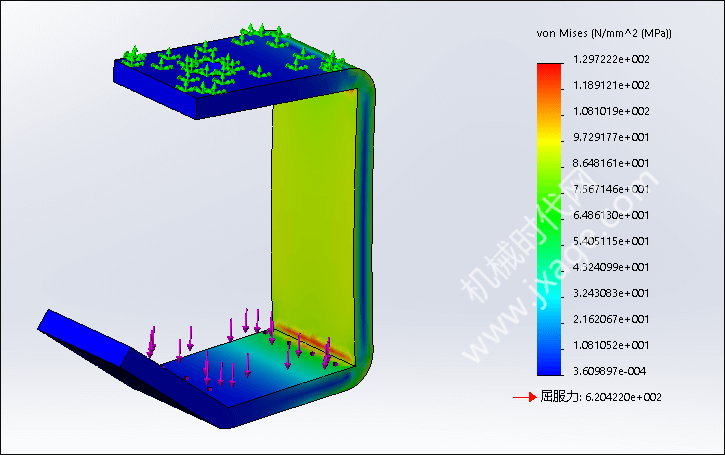

11.运行分析。我们发现最大应力增加到129.7MPa，如下图所示。
12.在算例2的基础上创建一个新的算例。
选择控制1鼠标右键选择“编辑定义”。

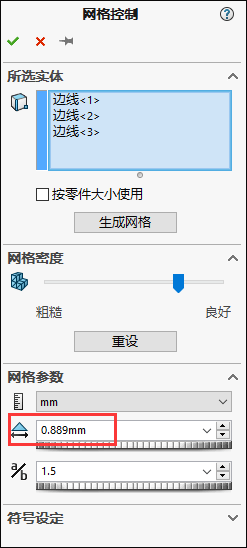

将单元尺寸改为0.899mm。
重新划分网格。
13.运行分析。

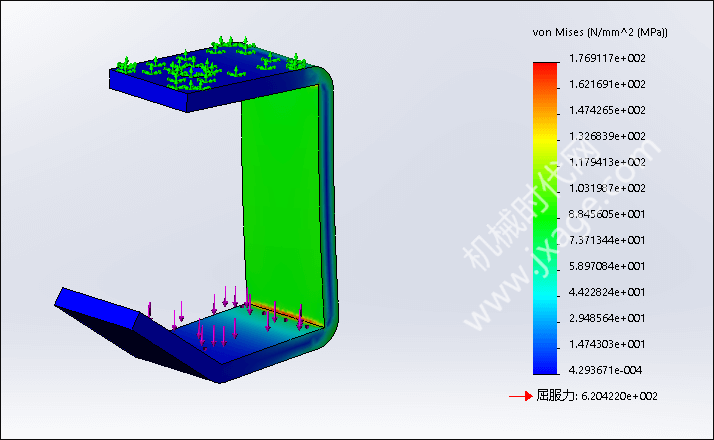

我们可以发现最大的von Mises应力值相比前面算例粗网格控制所获得的von Mises应力值明显要高。尽管精细划分了网格，但是应力结果并不收敛。这都是尖角导致。
下一节我们将介绍带圆角的情况下对模型的结果的影响。
模型下载：
