问题描述：一个载重为1800N的升降架承受一外部水压柱筒的作用，该水压柱筒与基座上的滑块相连。
文章末尾下载模型练习
1.打开零件。

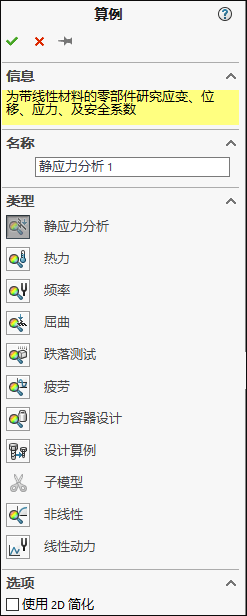

2.我们新建一个静应力分析的算例，如下图所示。

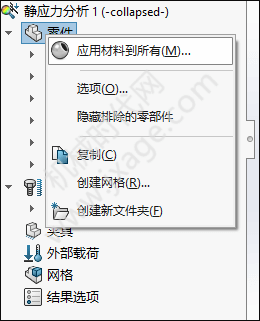

3.设置材料。我们需要为模型指定模型的材料属性。点击选中模型，鼠标右键选择“应用/编辑材料”。

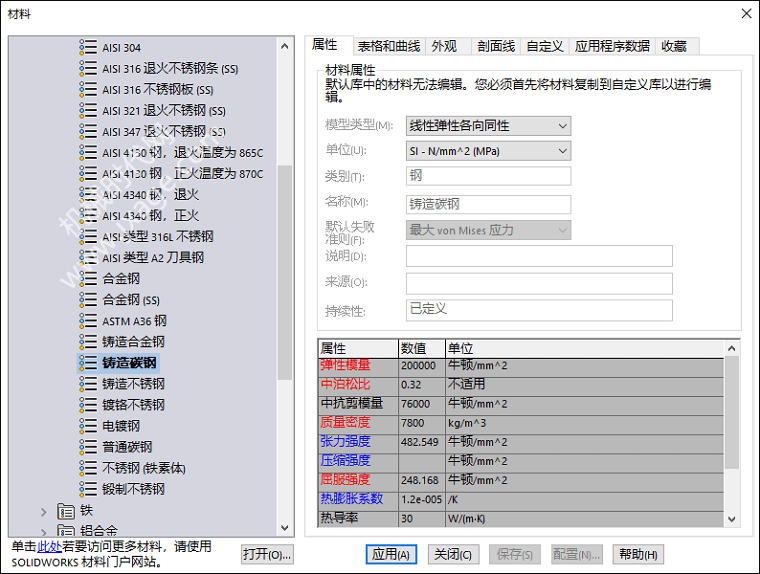

指定模型的材料为铸造碳钢，如下图所示。

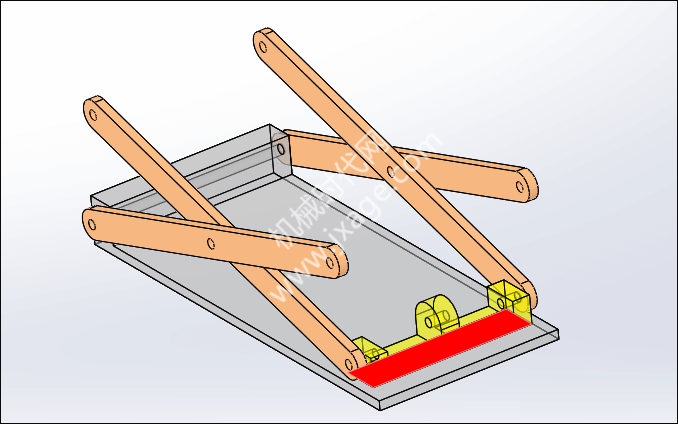

4.查看装配体的所有接触。下图红色部分有两个面是接触的。

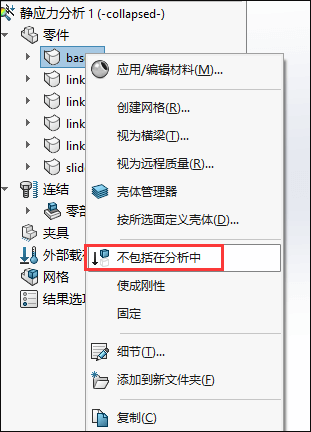

5.因为我们对base的变形和应力不感兴趣，所有我们可以使用“不包括在分析中”命令来取消对base的分析。

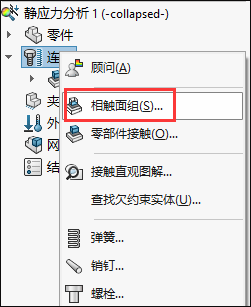

6.定义虚拟壁。选择“连接”鼠标右键选择“相触面组”。
类型选择为“虚拟壁”，选择slider底面作为组1，基准面base plane作为组2。

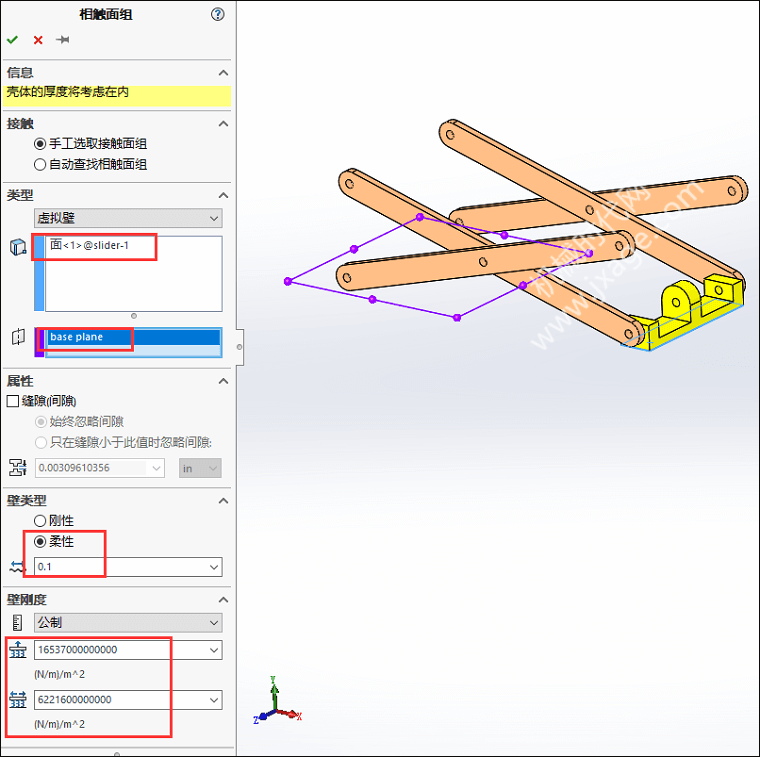

设置壁类型为“柔性”，设置摩擦系数为0.1，在轴向刚度中输入值：1.6537E+013，正切刚度中输入值：6.2216E+012。

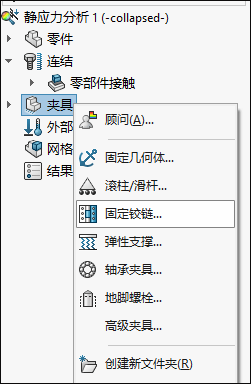

7.定义铰链约束。右键单击“夹具”并选择“固定铰链”。

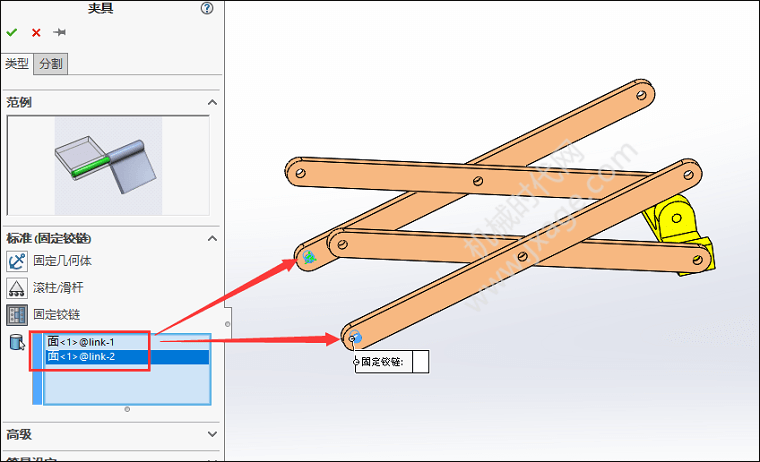

选择如下图所示的两个内圆柱面定义固定铰链约束。
8.定义销钉接头。

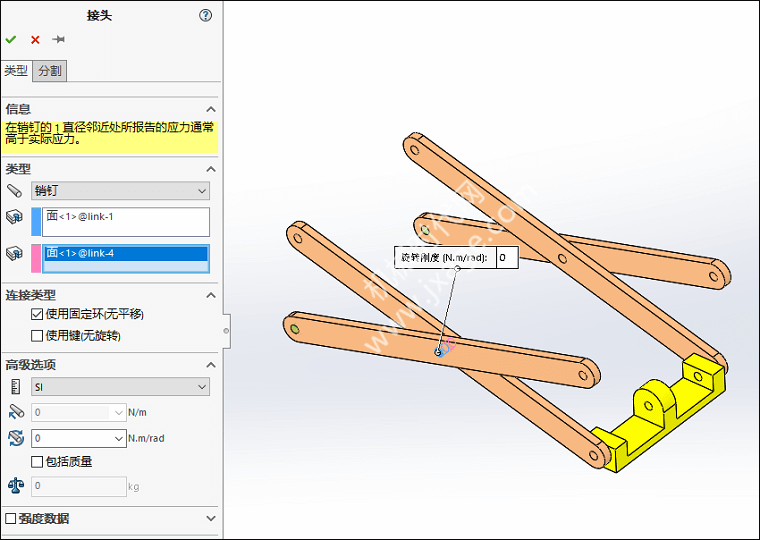

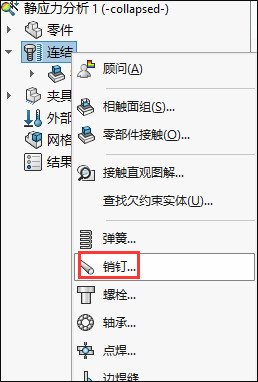

在四个arm之间定义两个刚性的“销钉”接头。

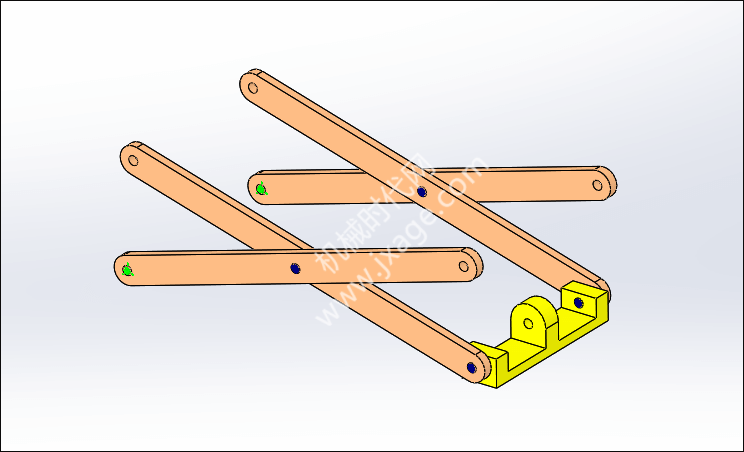

在arm和slider之间定义两个刚性“销钉”接头。
9.对slider的圆柱面定义约束。

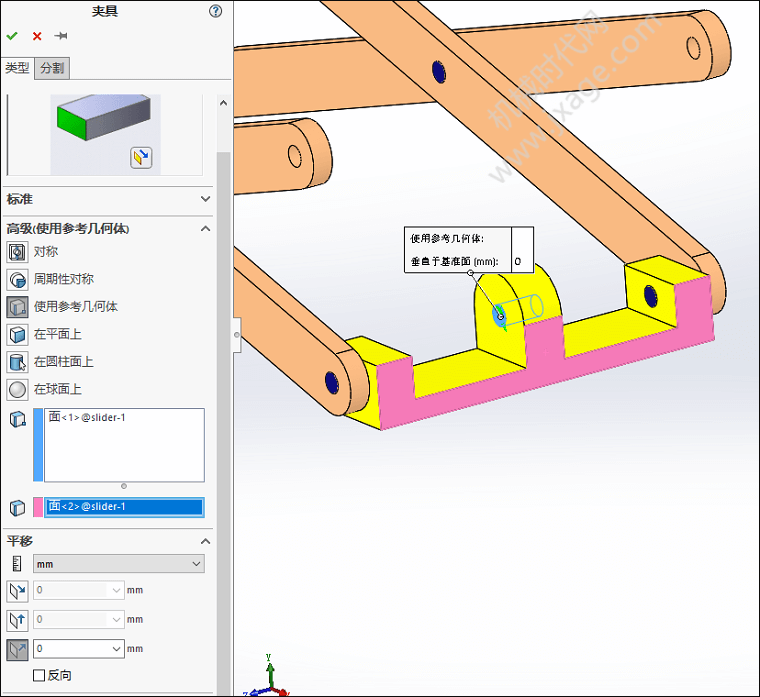

为了模拟水压柱筒提供的推力，选择连接slider的圆柱面应约束全局坐标X方向平移（与base平面平行）。类型选择“使用参考几何体”，依次选择下面的slider内圆柱面和slider的侧面，并约束slider验证X方向的运动。

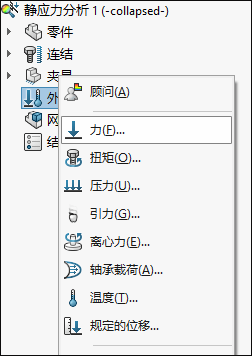

10.添加外部载荷。模型约束好之后，我们需要向模型施加外部载荷。选择外部载荷，鼠标右键选择“力”。

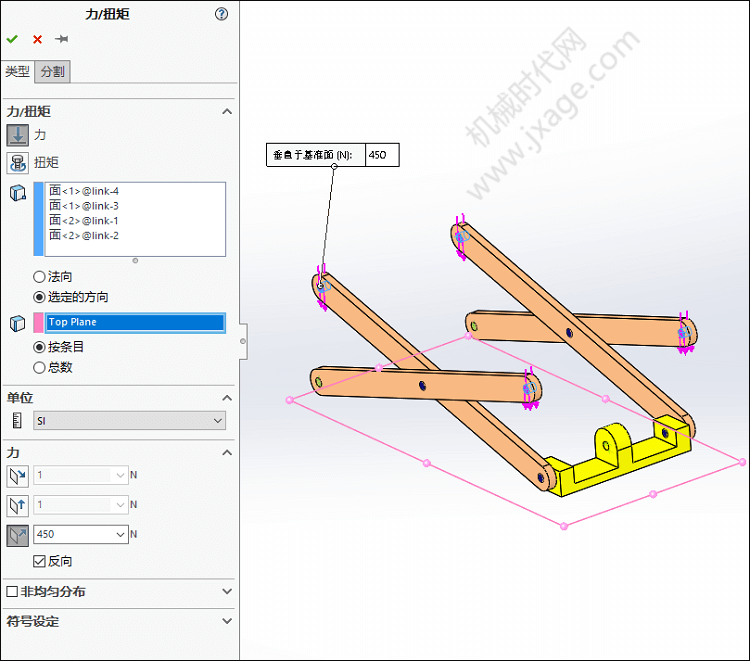

因为总载荷为1800N，因此每个arm上的力为450N。
11.划分网格。

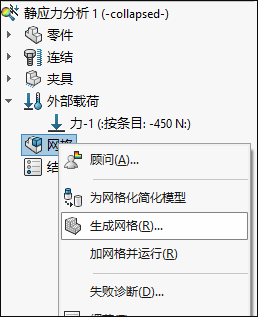

按照如下图所示进行设置。

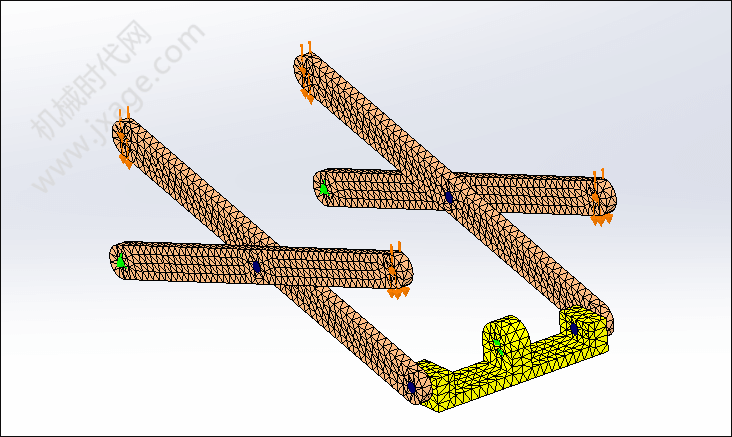

网格划分完成之后如下图所示。

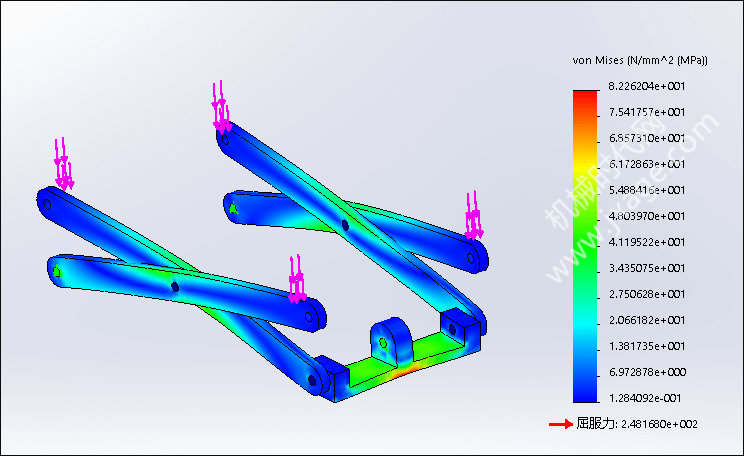

12.运行分析。我们可以看到最大von Mises应力值为82.3MPa，这个值远小于材料的屈服极限248MPa。
我们可以看到最大位移为0.97mm。
13.列举slider孔的反作用力。

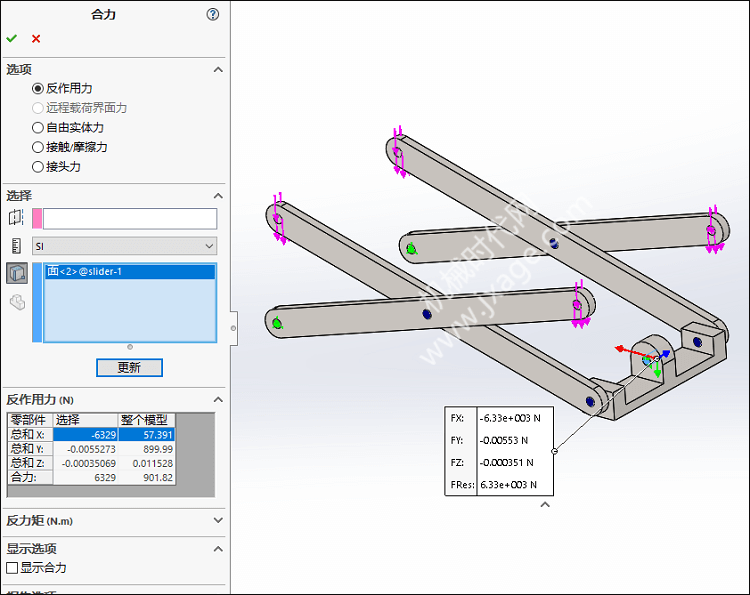

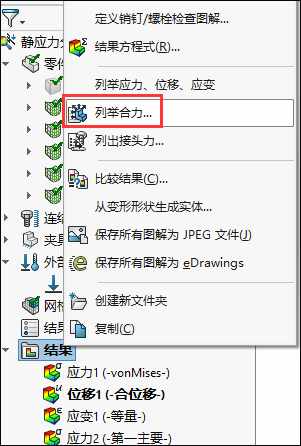

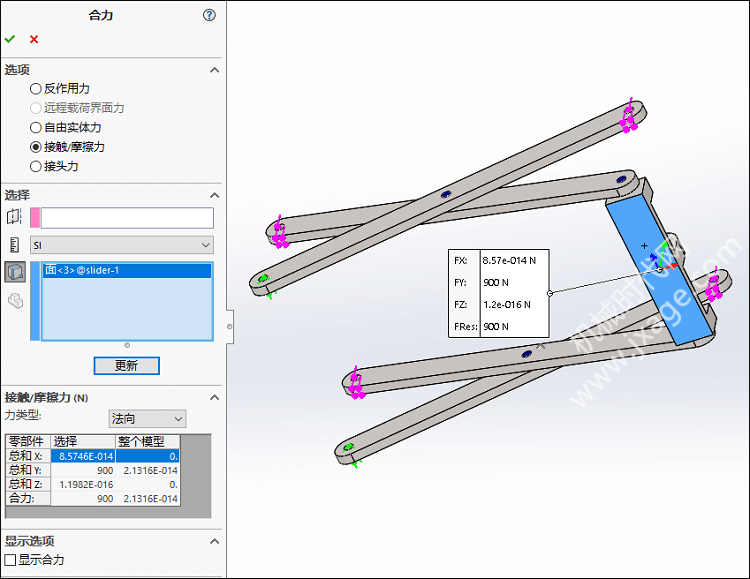

选择“反作用力”，再选择slider的内圆柱面，我们可以看到slider约束圆柱面X方向的反作用力为6329N。
