问题描述：

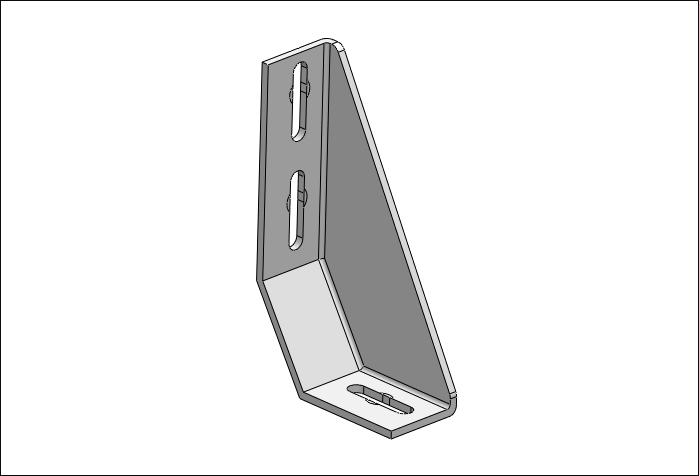

基座支架的一侧以一根螺栓连接到地面，竖直面通过两根螺栓连接到桌子腿部。当桌子腿沿着X方向进行±0.5mm的强制位移时，求基座支架的应力。
文章末尾下载模型
方法：
1.打开零件。

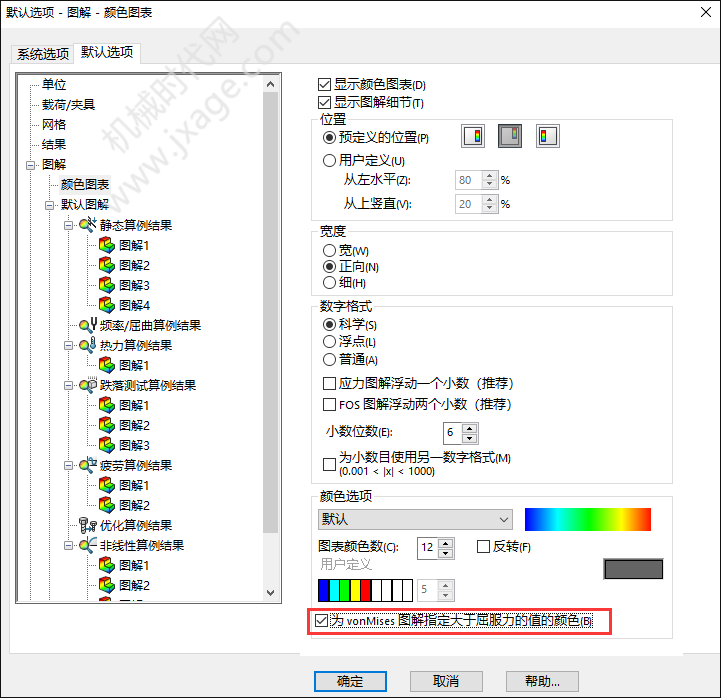

2.设置选项。在默认选项中勾选“为 von Mises 图解指定大于屈服应力的值的颜色”。
3.我们新建一个静应力分析的算例，如下图所示。

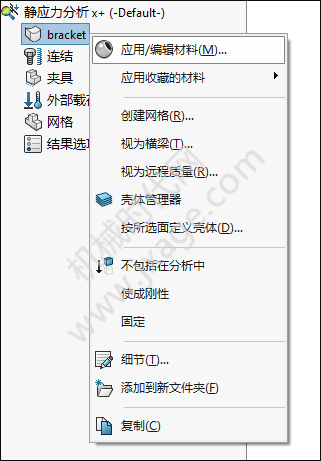

4.设置材料。我们需要为模型指定模型的材料属性。点击选中模型，鼠标右键选择“应用/编辑材料”。

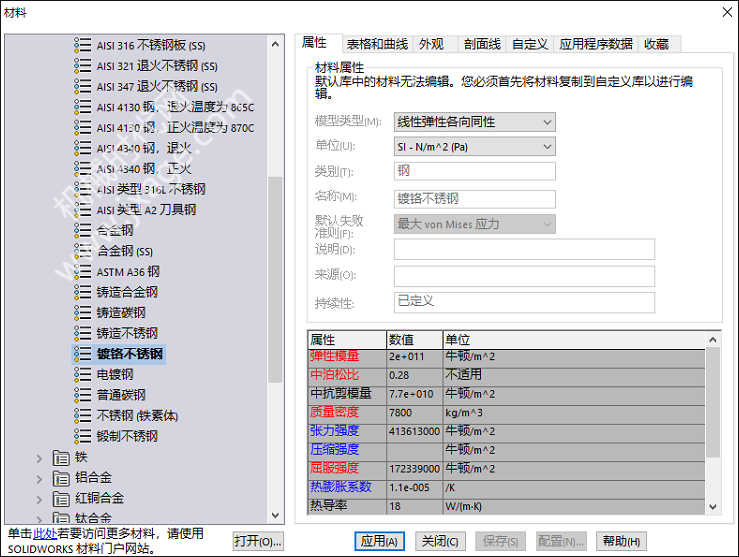

设置零部件的材料为镀铬不锈钢，如下图所示。

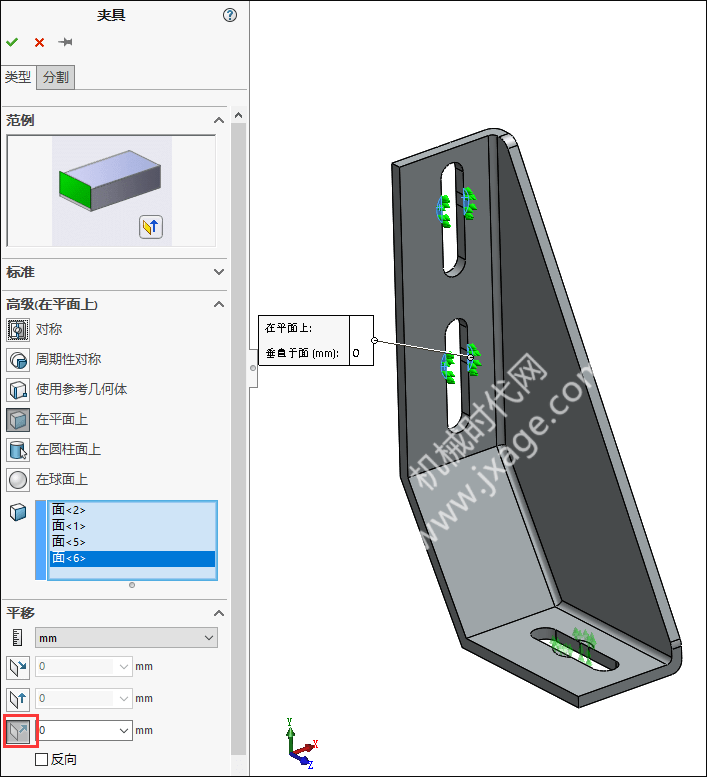

5.添加夹具。我们在螺栓头与支架接触的表面之间添加位移为0的约束。点击夹具鼠标右键选择“高级夹具”。

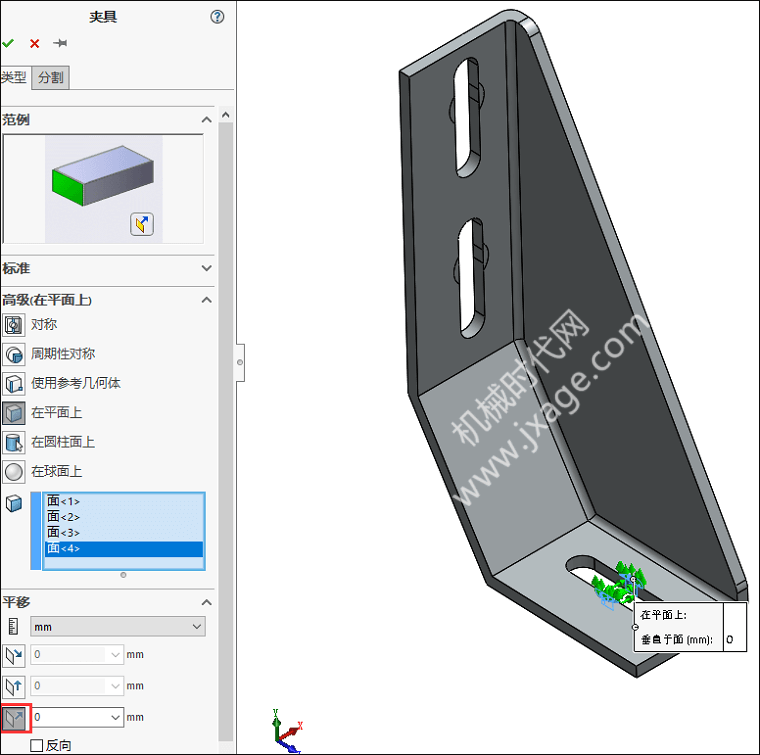

选择如下图所示的4个表面，添加在“在平面上”的夹具，设定“垂直于面”的平移为0。
6.对螺栓头与竖直面相接触的4个表面添加“在平面上”的夹具。

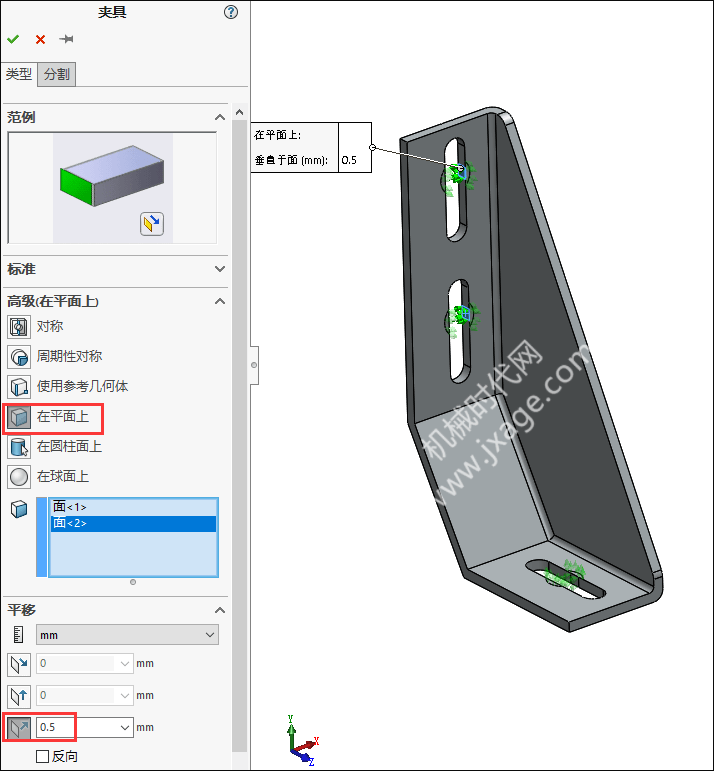

7.施加位移。对如下图所示的2个表面添加“在平面上”的夹具，设置法向位移为0.5mm。

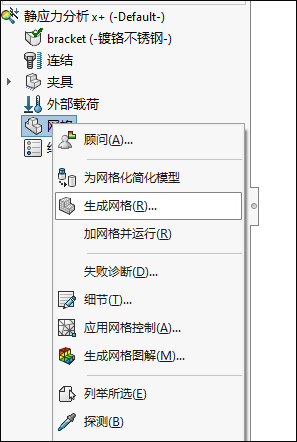

8.划分网格。
点击勾号完成。

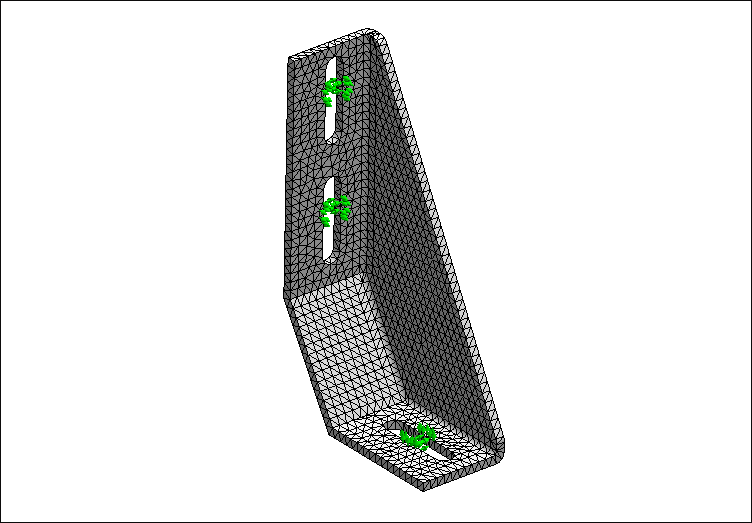

网格划分完毕之后如下图所示。在模型的厚度方向只有一层网格。
9.运行分析。

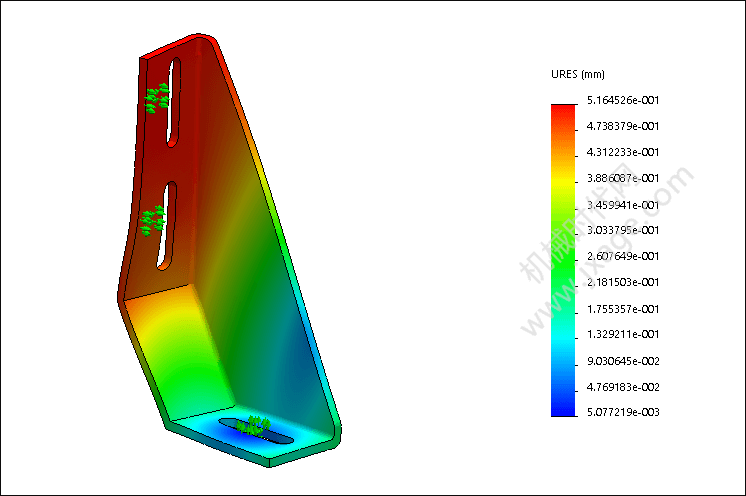

我们可以看到模型的最大位移为0.516mm，和输入的数值非常接近。

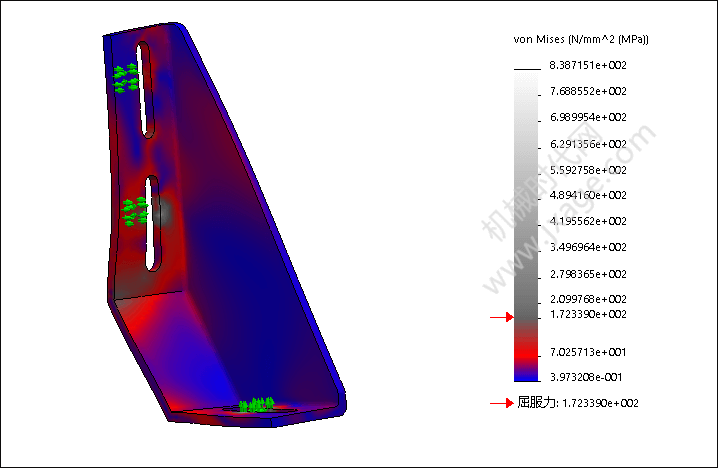

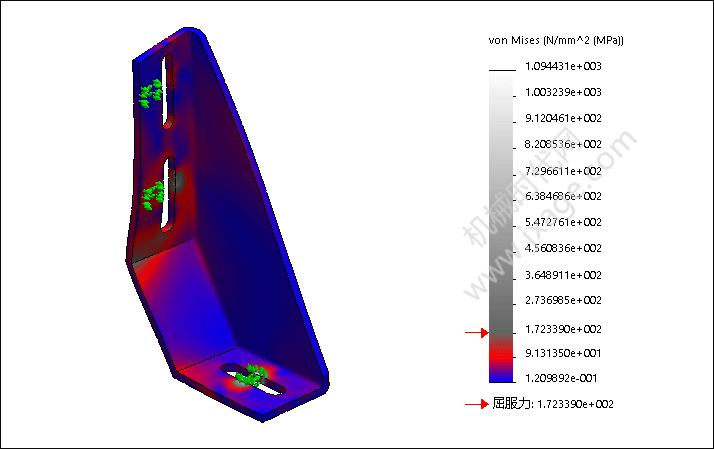

从如下图所示的应力图解中可以看到螺栓和锐边的应力很高，模型发生了明显的屈服。

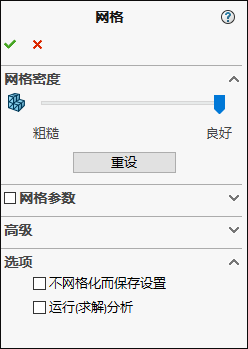

10.重新划分网格。以更加精细的网格重新划分模型。向右拖动网格尺寸滑动条，并重新划分网格。

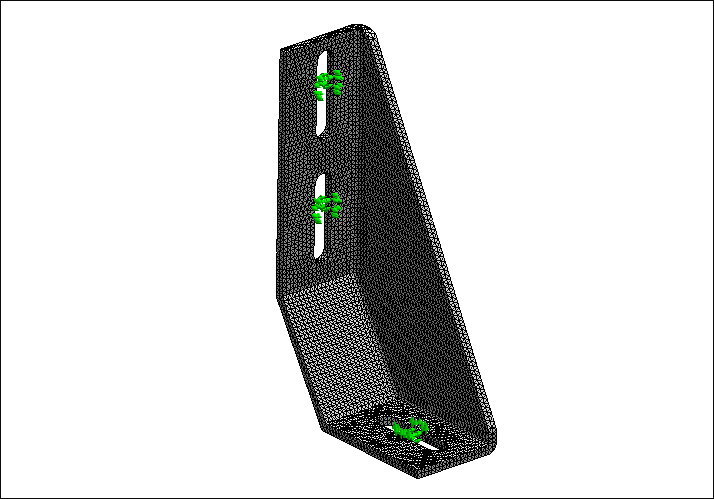

网格划分完毕之后如下图所示。在模型的厚度方向有2层网格。
我们可以看到应力结果和粗糙网格几乎一样，在螺栓和尖锐拐角处依然存在屈服。
11.复制算例。

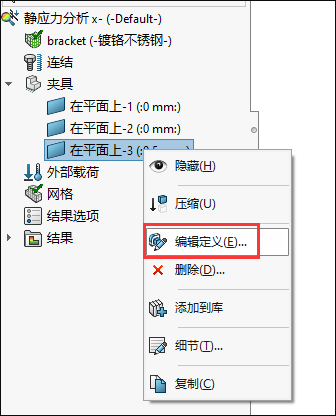

12.更改位移方向。

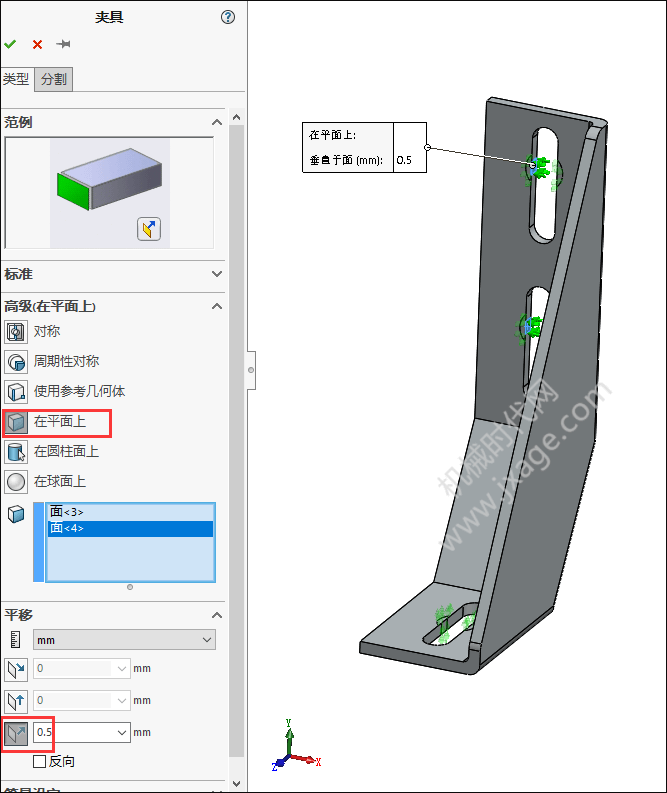

在如下图所受的面上应用“在平面上”的约束，设置法向位移为0.5mm。

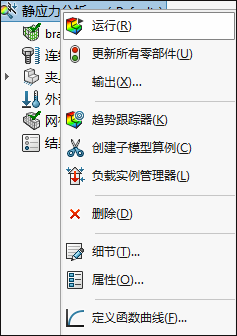

13.重新运行该算例。

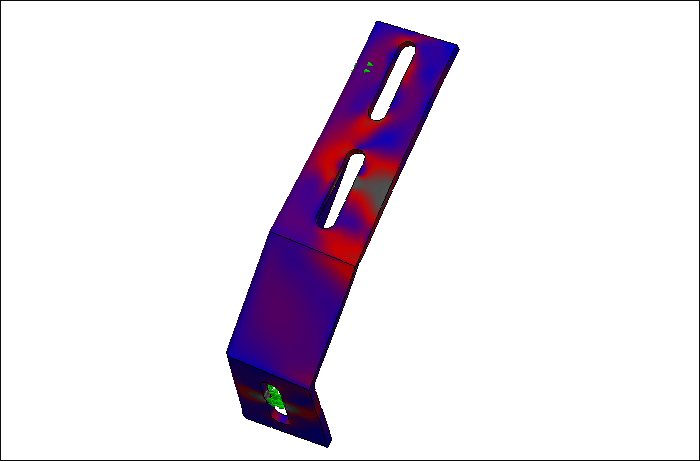

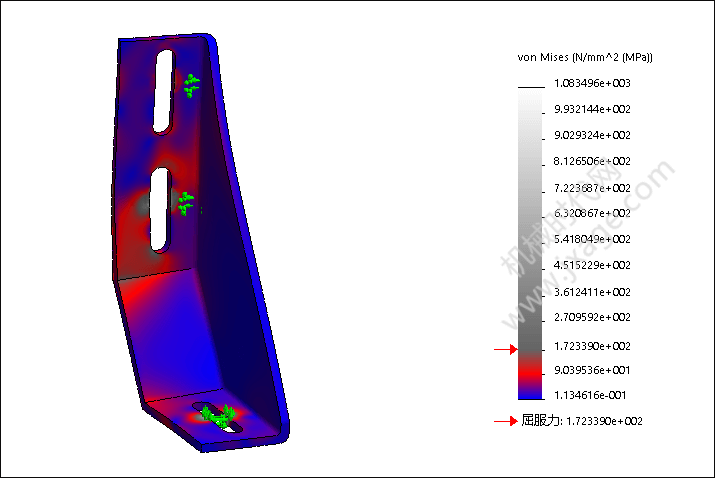

我们可以看到，在支架的背面还出现一块新的屈服，如下图所示。
14.探测结果。

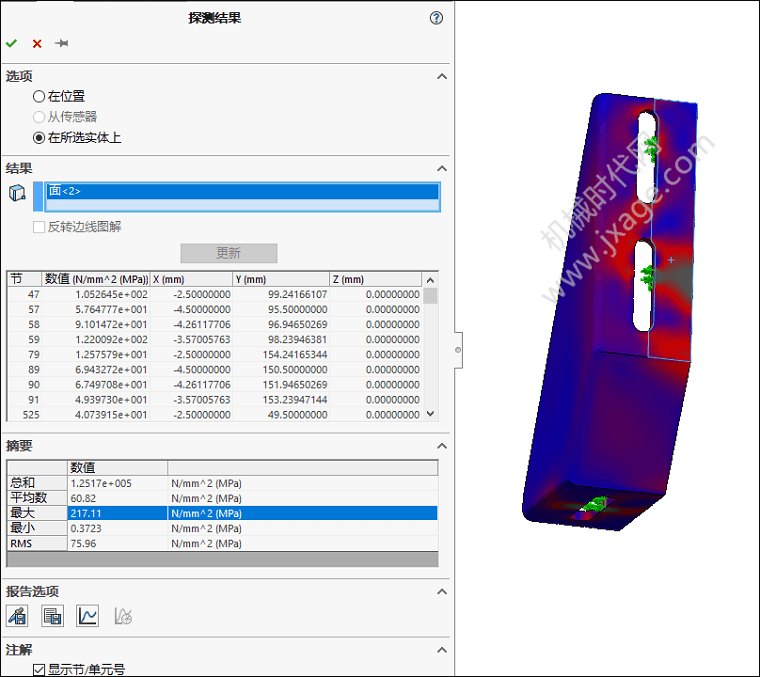

通过探测背面屈服区域的几个点，可以看到最大的应力为217MPa。
由于施加的位移非常大，发生的概率很低，而应力最大值217MPa也非常接近材料的屈服强度，因此该支架的设计是合理的。
