SolidWorks竞赛练习题（5）

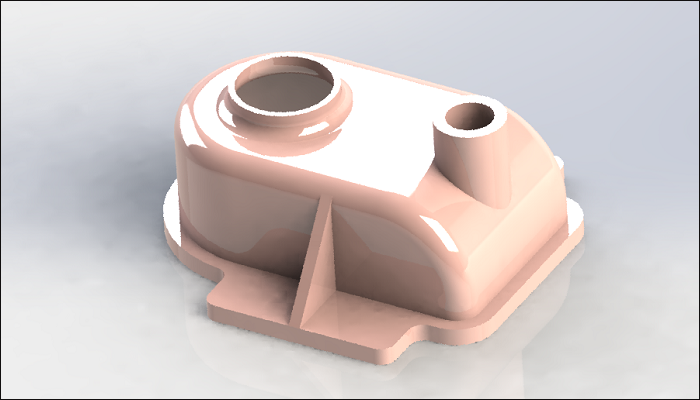

完成结果：

文章末尾下载模型和练习题

方法：

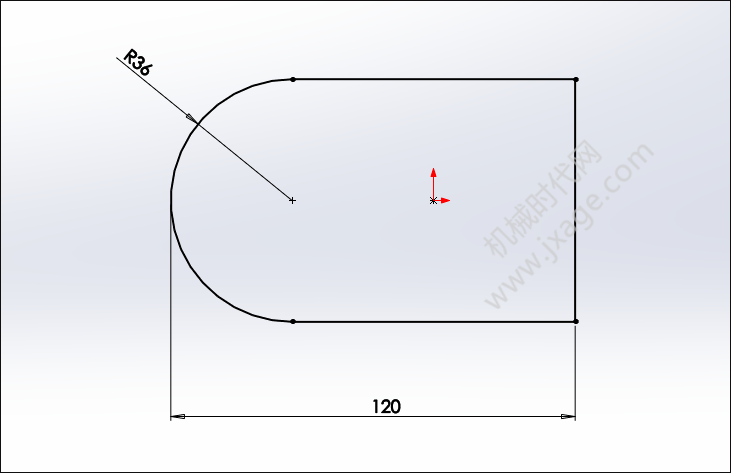

1.点击“拉伸凸台/基体”，在前视基准面绘制如下图所示的草图。

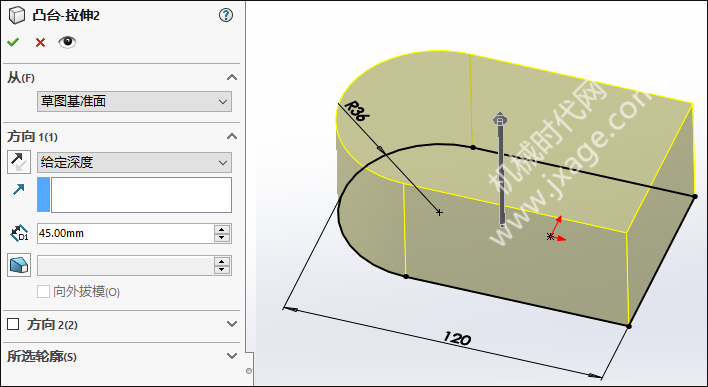

设置拉伸的深度为45mm。

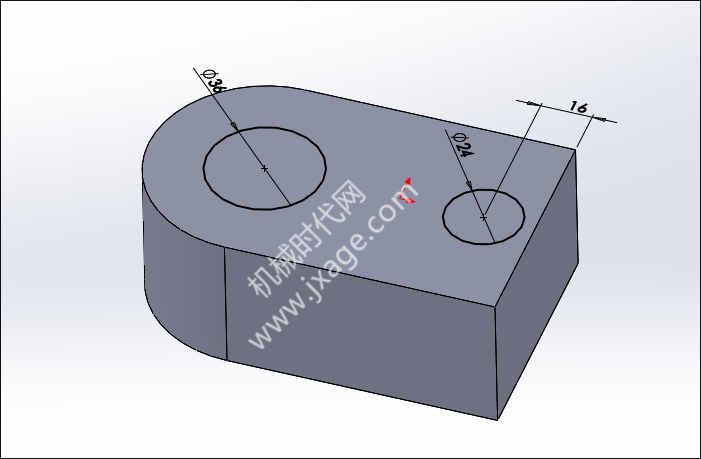

2.在模型上表面绘制如下图所示的两个圆。

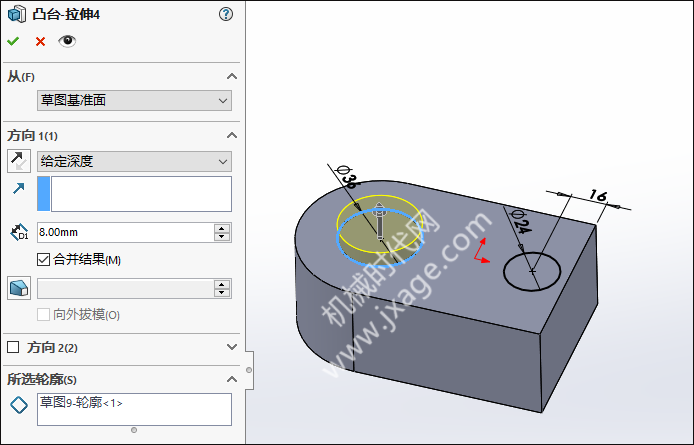

3.点击“拉伸凸台/基体”，选择如下图所示圆，设置拉伸的深度为8mm。

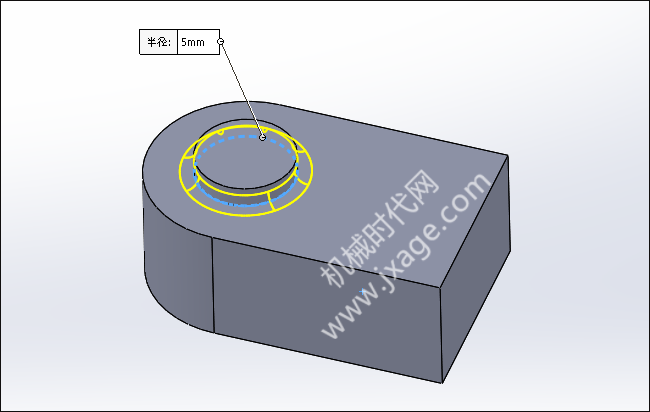

4.添加倒圆角。

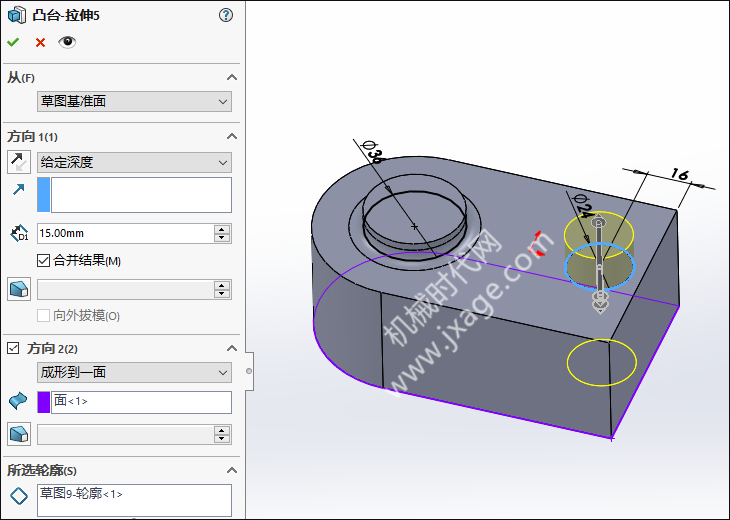

5.再次点击“拉伸凸台/基体”，选择如下图所示圆，设置方向1的拉伸深度为15mm，方向2的设置为“成形到一面”，选择模型的底面作为参照。

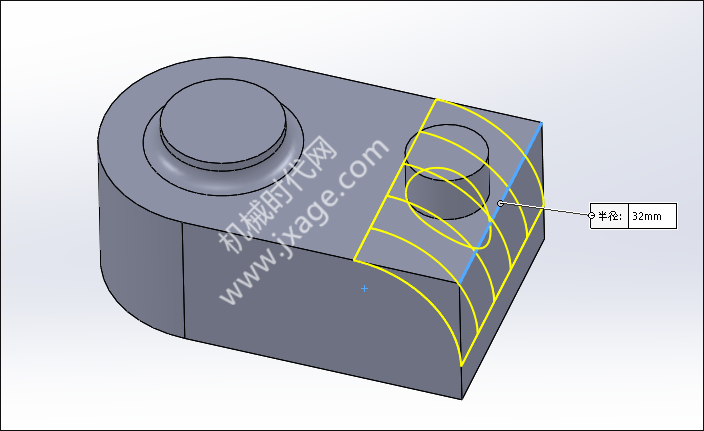

6.添加倒圆角。

7.添加倒圆角。

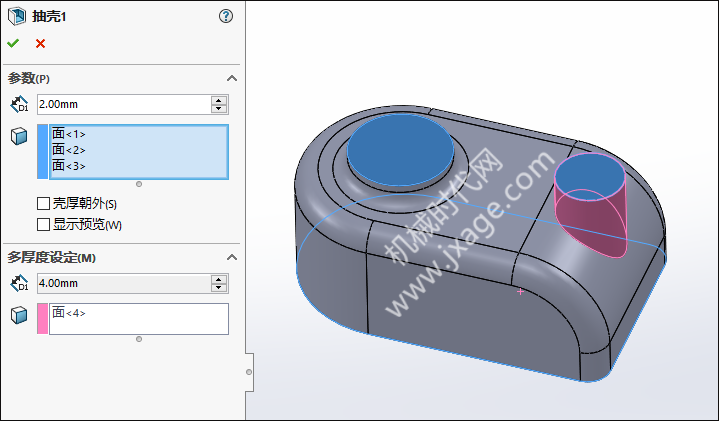

8.点击抽壳，选择模型的顶部的2个面和模型底部的面作为移除的面，厚度为2mm。选择红色的圆柱面作为多厚度面，厚度为4mm，如下图所示。

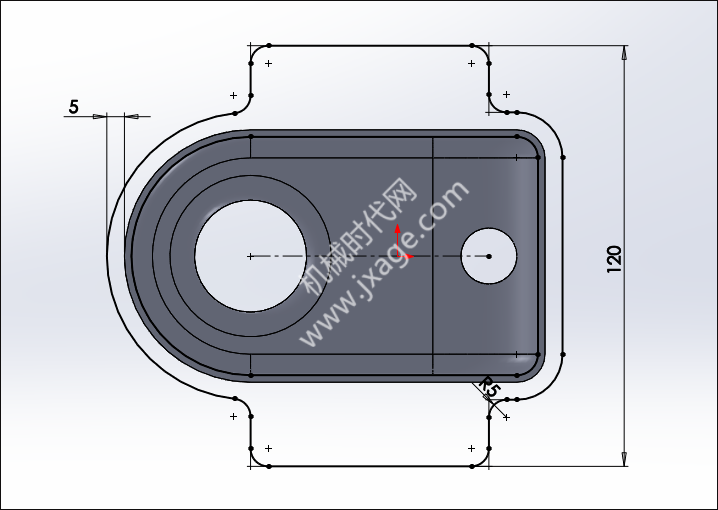

9.点击“拉伸凸台/基体”，在前视基准面绘制如下图所示的草图。

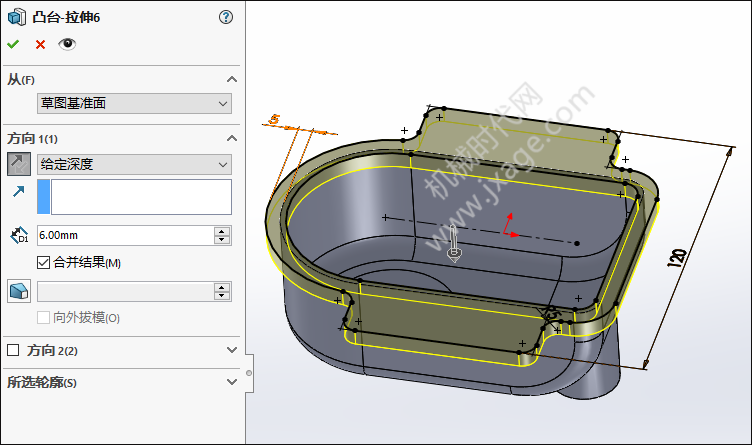

设置拉伸的深度为6mm。

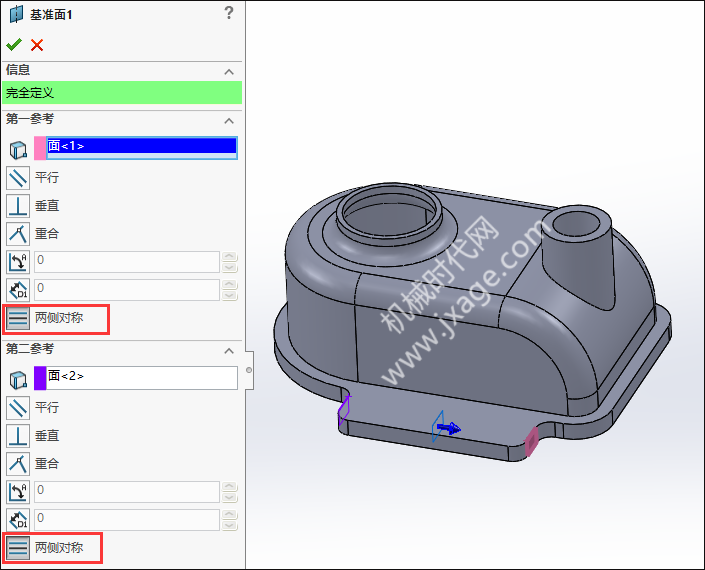

10.创建基准平面。在下图所示的两个面之间创建一个基准平面。

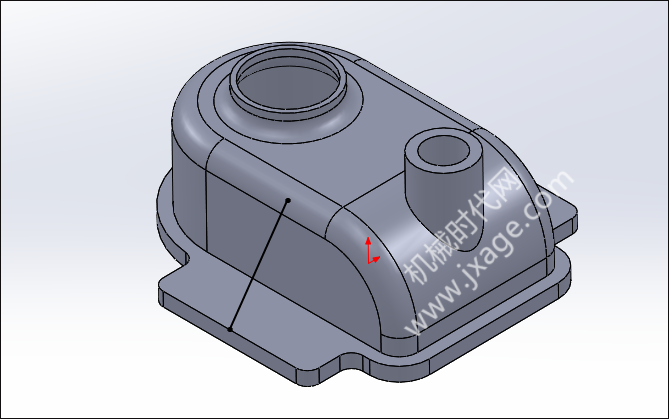

11.点击筋，在上一步创建的基准平面上绘制如下图所示的草图。

设置筋的厚度为4mm。

12.完成。

模型下载：
