CaTICs网络3D大赛试题：3D01-02

完成结果：

文章末尾下载模型和练习题

方法：

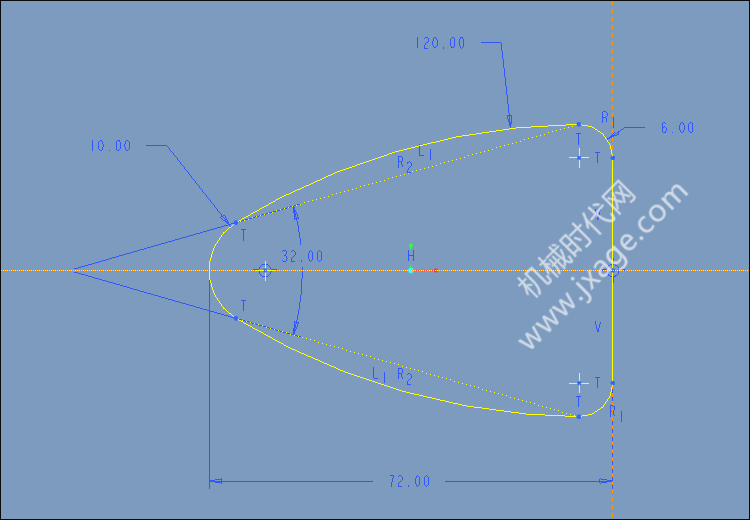

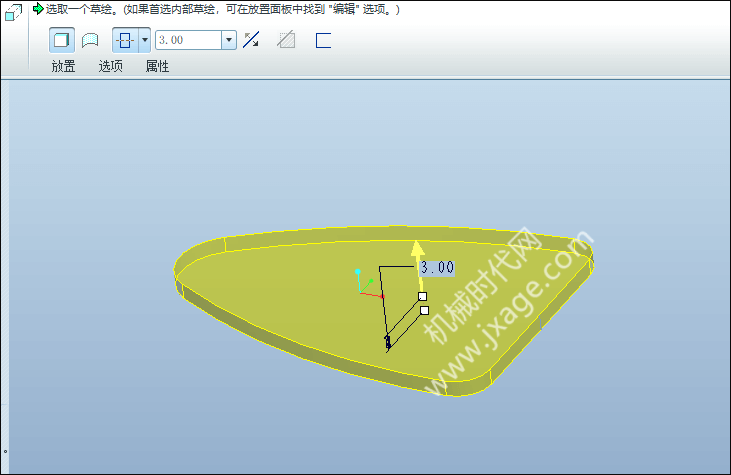

1.点击拉伸，在FRONT平面绘制如下图所示的草图。

拉伸高度3mm。

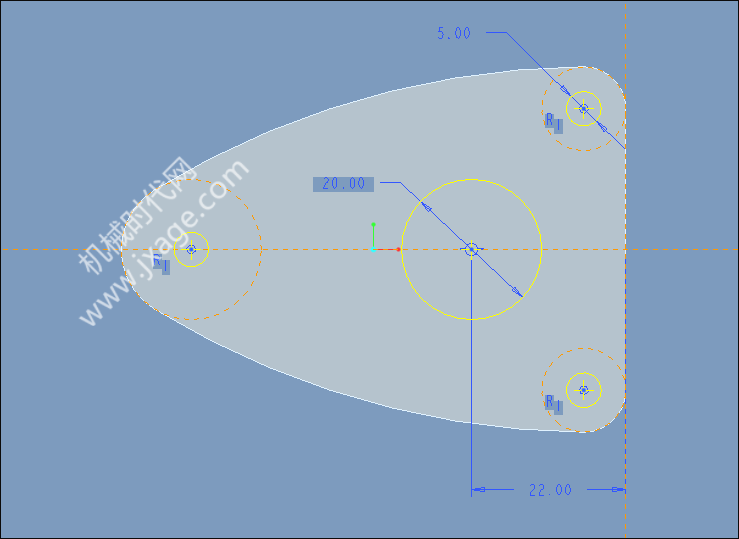

2.点击拉伸，在上一个拉伸实体的表面绘制如下图所示的圆。

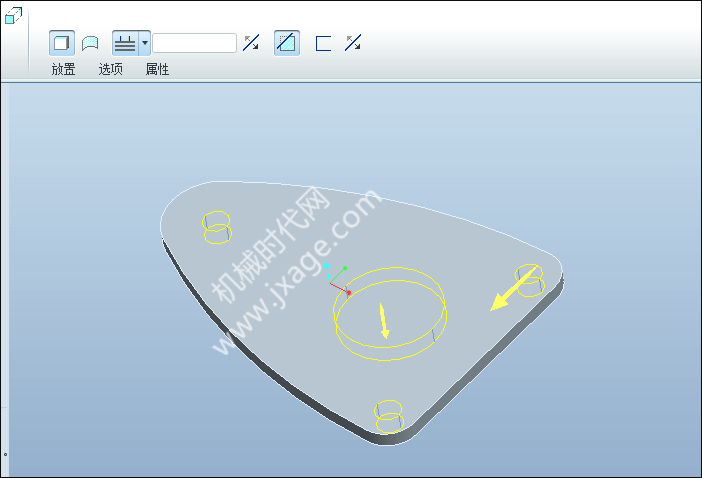

选择切除材料，贯通拉伸。

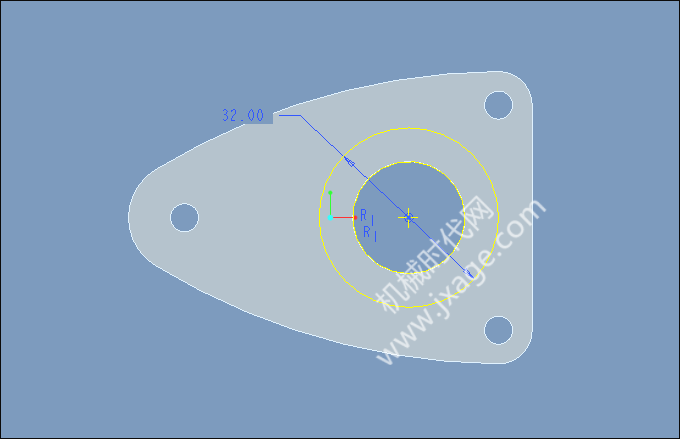

3.点击拉伸，绘制如下图所示的两个圆。

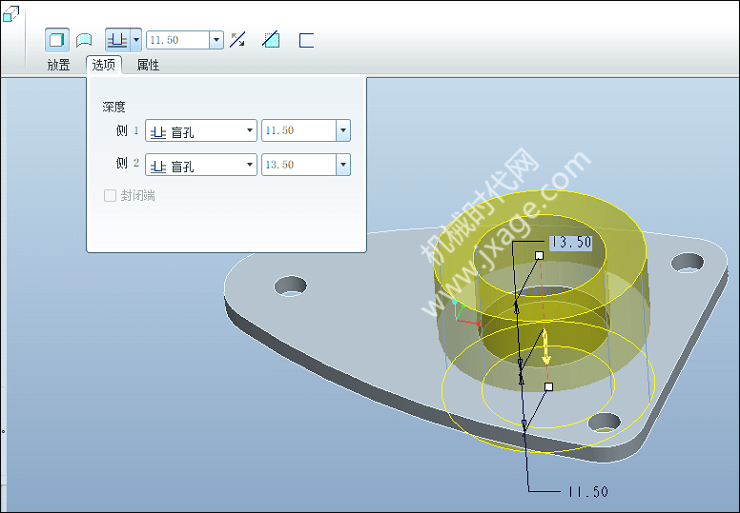

设置拉伸侧1和侧2的拉伸深度，如下图所示。

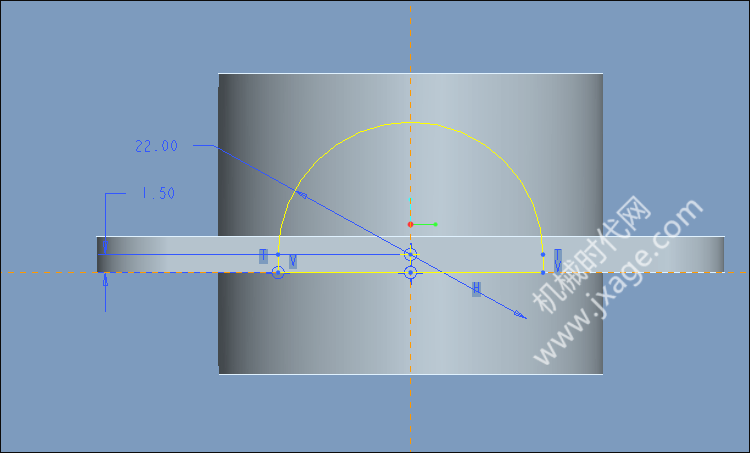

4.点击拉伸，绘制如下图所示的图。

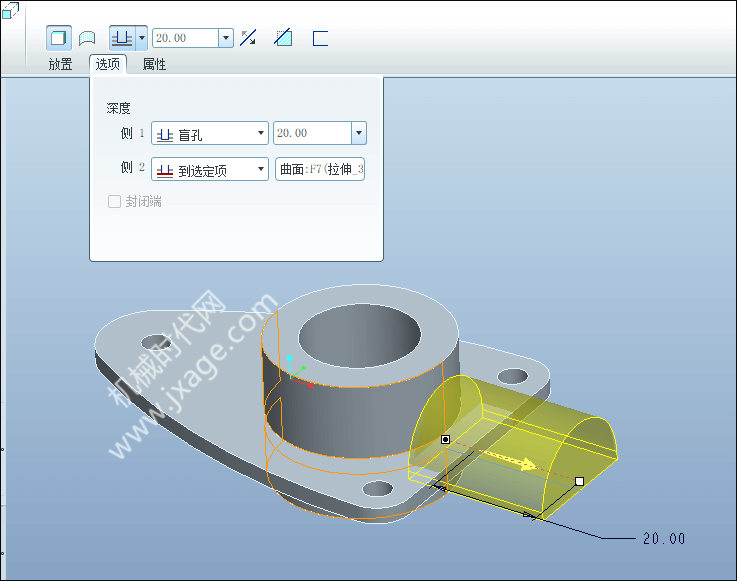

设置拉伸侧1和侧2的拉伸深度，如下图所示。

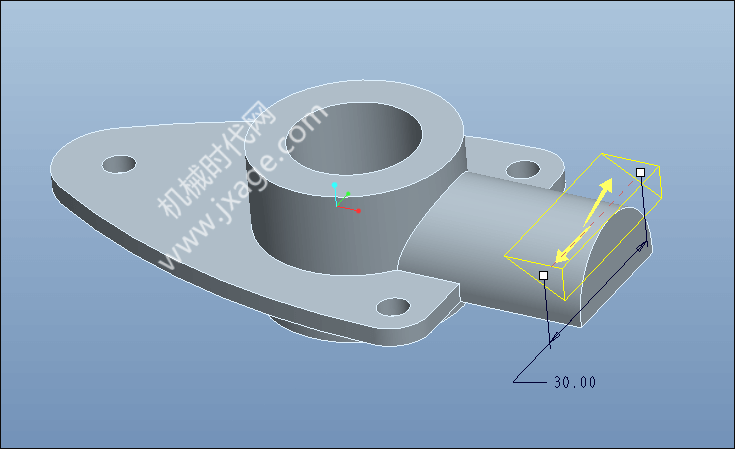

5.点击拉伸绘制如下图所示草图。

选择对称拉伸，拉伸深度为30。

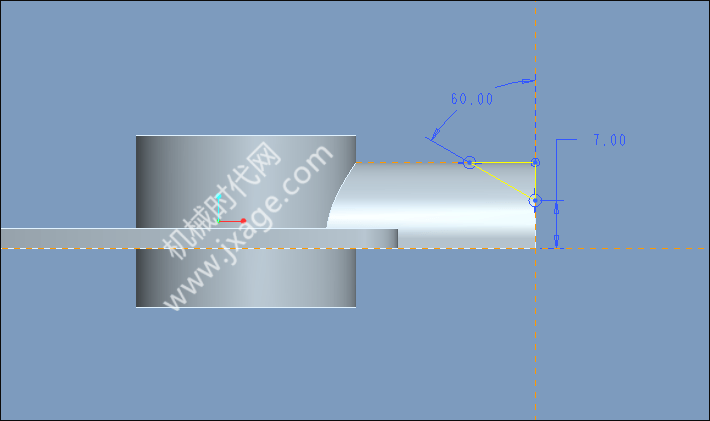

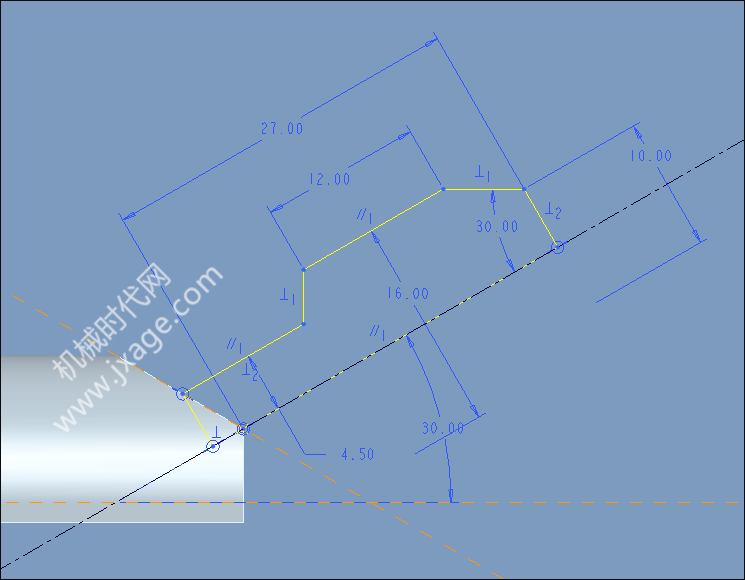

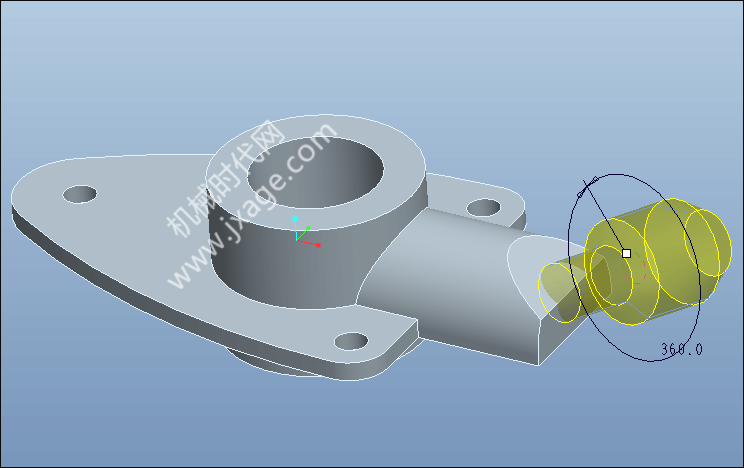

6.点击旋转，绘制如下图所示的旋转截面。

完成。

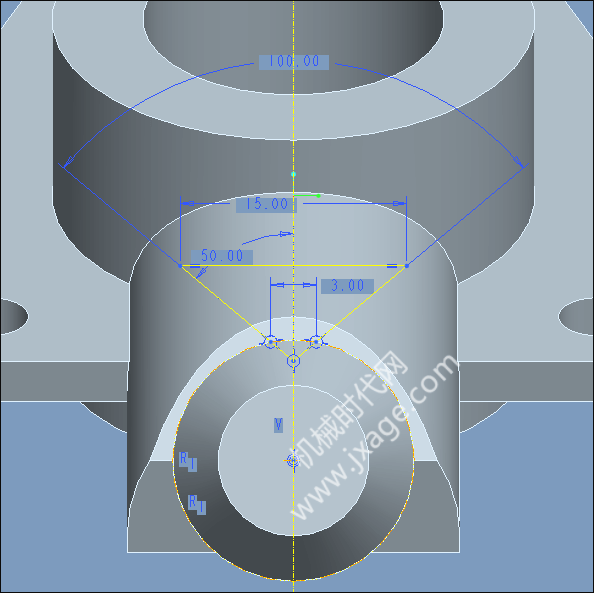

7.点击拉伸，在如下图所示的面上绘制拉伸截面，选择切除材料。

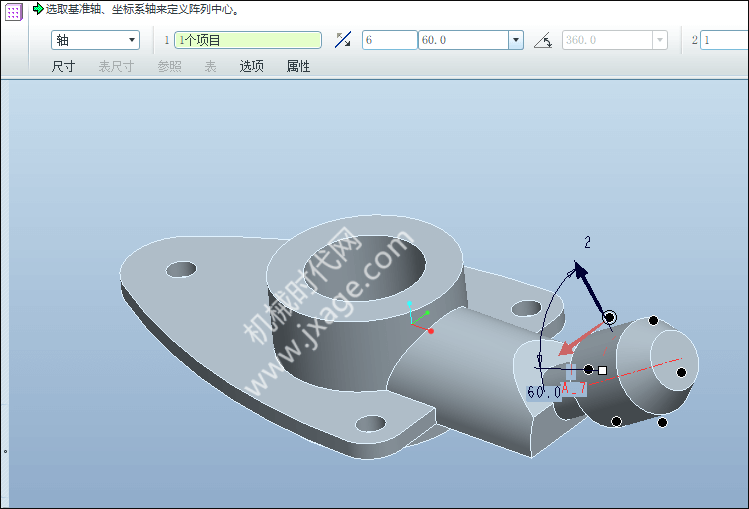

8.选择上一步的拉伸特征，点击阵列，类型选择“轴”，阵列数量为6，如下图所示。

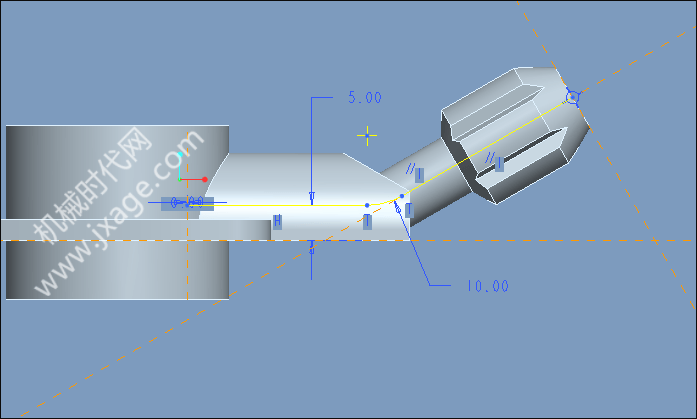

9.点击草绘，绘制如下图所示的草图作为扫描的轨迹。

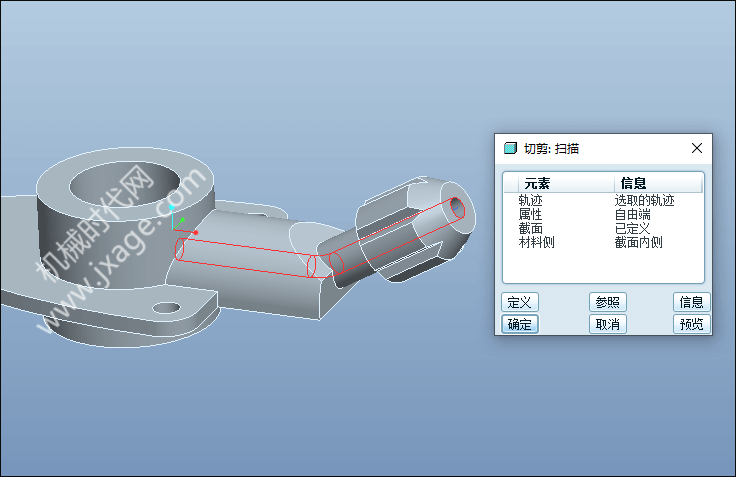

10.点击【插入】-【扫描】-【切口】，选择上一步绘制的扫描轨迹，绘制一个直径为4mm的圆。

11.完成。

模型下载：
