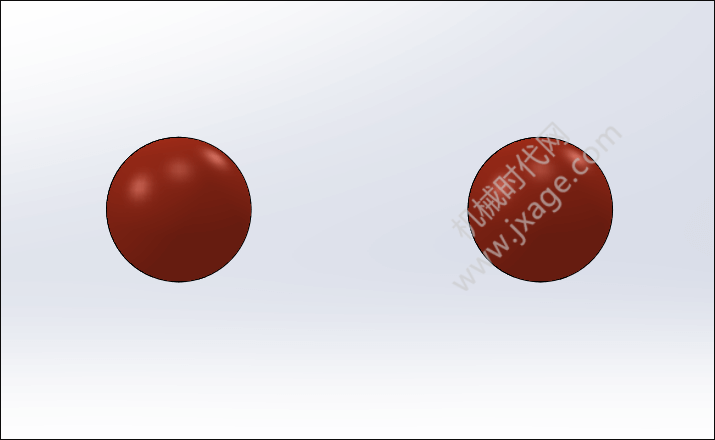

SolidWorks宏效果：
文章末尾下载模型
方法：

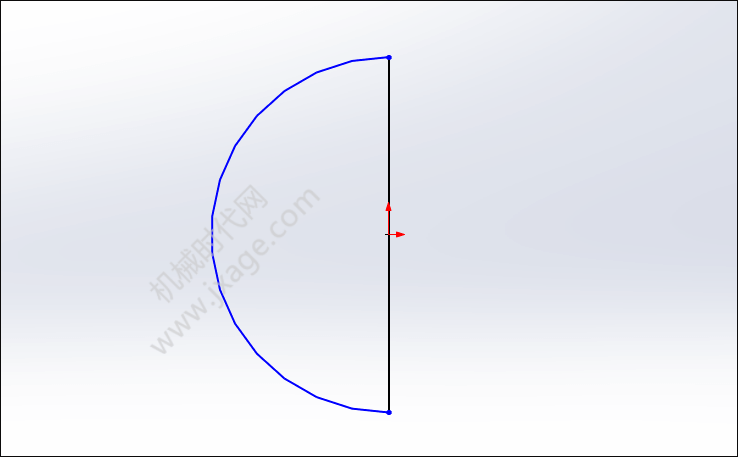

1.点击“旋转凸台/基体”，在前视基准面绘制如下图所示的草绘。

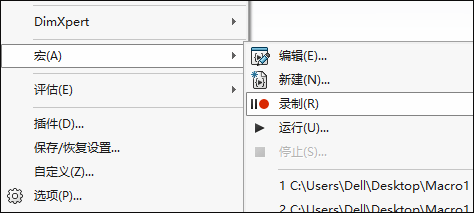

2.不退出草图，点击【工具】-【宏】-【录制】，如下图所示。
此时弹出如下图所示的宏命令窗口。

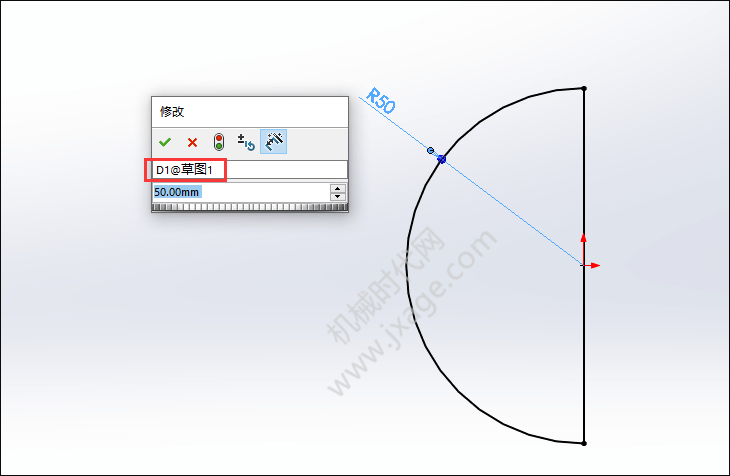

3.标注圆弧的半径，注意标注的名称：D1@草图1，我们会在后面的程序里用到。
4.暂停宏的录制。

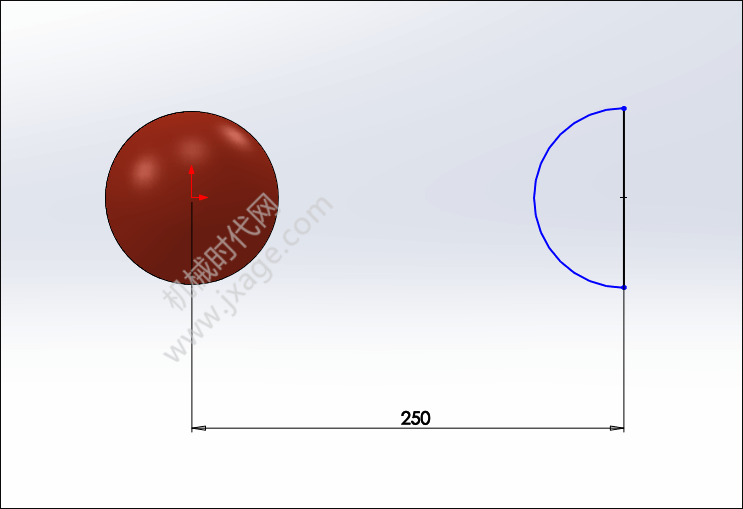

5.再次点击“旋转凸台/基体”，在前视基准面绘制如下图所示的草绘。
6.点击宏窗口中的“录制/暂停宏”，重新开始宏的录制。

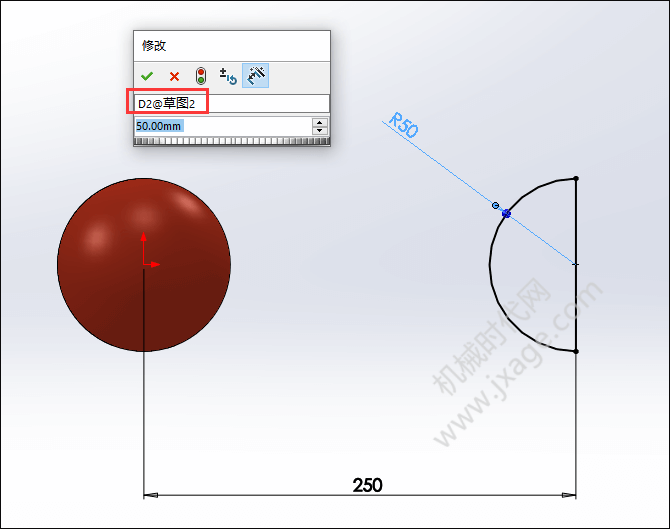

7.标注圆弧的半径，注意标注的名称：D2@草图2，我们会在后面的程序里用到。

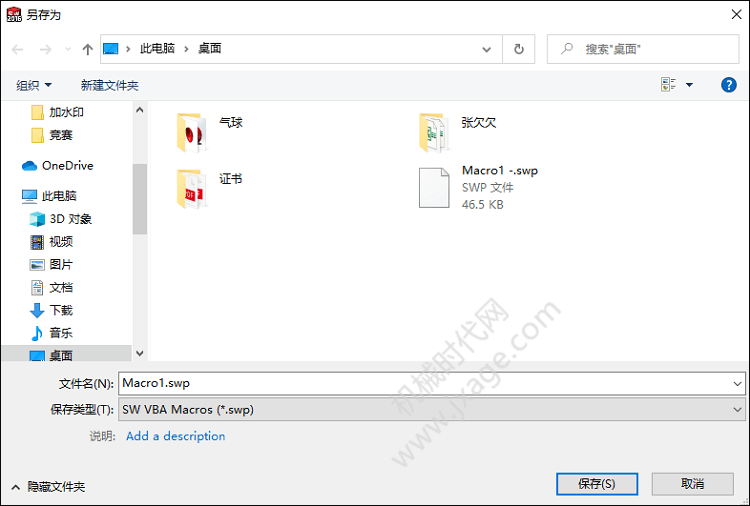

8.停止宏的录制，保存宏文件。
9.完成。

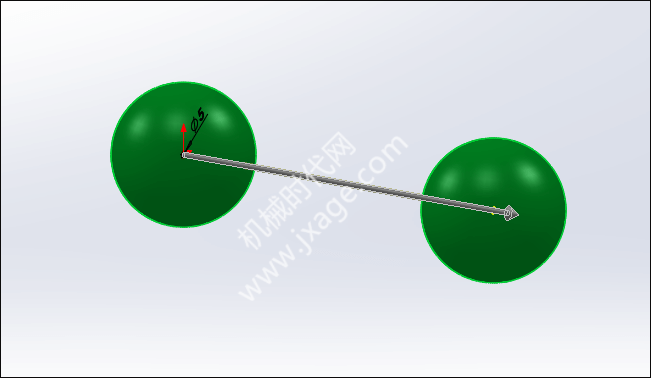

10.点击“拉伸凸台/基体”，在右视基准面绘制直径为5的圆，拉伸深度250mm。
11.点击【工具】-【宏】-【编辑】，对第8步创建的宏文件进行编辑。
' ******************************************************************************
' 机械时代网
' ******************************************************************************
Dim swApp As Object
Dim Part As Object
Dim boolstatus As Boolean
Dim longstatus As Long, longwarnings As Long
Sub main()
Set swApp = _Application.SldWorks
Set Part = swApp.ActiveDoc
Dim myModelView As Object
Set myModelView = Part.ActiveView
myModelView.FrameState = swWindowState_e.swWindowMaximized
boolstatus = Part.Extension.SelectByID2("Arc1", "SKETCHSEGMENT", -3.34257815068415E-02, 3.85000625199539E-02, 0, False, 0, Nothing, 0)
Dim myDisplayDim As Object
Set myDisplayDim = Part.AddDimension2(-7.66050911352832E-02, 5.93818597992822E-02, 0)
Part.ClearSelection2 True
Dim myDimension As Object
'设置草图1中的尺寸D1命名为myDimension1
Set myDimension1 = Part.Parameter("D1@草图1")
myDimension1.SystemValue = 0.05
boolstatus = Part.Extension.SelectByID2("Arc1", "SKETCHSEGMENT", 0.218813672939049, 2.90099272265772E-02, 0, False, 0, Nothing, 0)
Set myDisplayDim = Part.AddDimension2(0.148814034900672, 8.75673167394499E-02, 0)
Part.ClearSelection2 True
'设置草图2中的尺寸D2命名为myDimension2
Set myDimension2 = Part.Parameter("D2@草图2")
myDimension2.SystemValue = 0.05
'对尺寸D1和D2进行操作
For i = 0 To 24
myDimension1.SystemValue = myDimension1.SystemValue + 0.002
myDimension2.SystemValue = myDimension2.SystemValue - 0.002
boolstatus = Part.EditRebuild3()
t = Timer
While Timer < t + 0.1
DoEvents
Wend
Next
'对尺寸D1和D2进行操作
For i = 0 To 24
myDimension1.SystemValue = myDimension1.SystemValue - 0.002
myDimension2.SystemValue = myDimension2.SystemValue + 0.002
boolstatus = Part.EditRebuild3()
t = Timer
While Timer < t + 0.1
DoEvents
Wend
Next
End Sub
12.运行宏文件。
模型下载：
