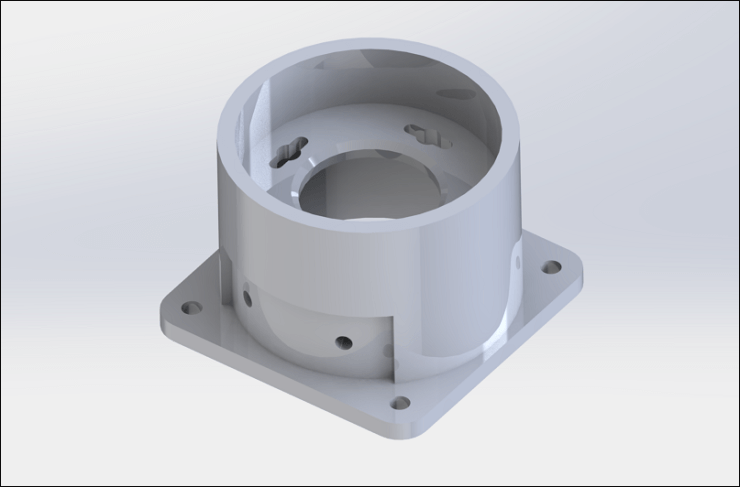

完成结果:
文章末尾下载模型和练习题
方法:

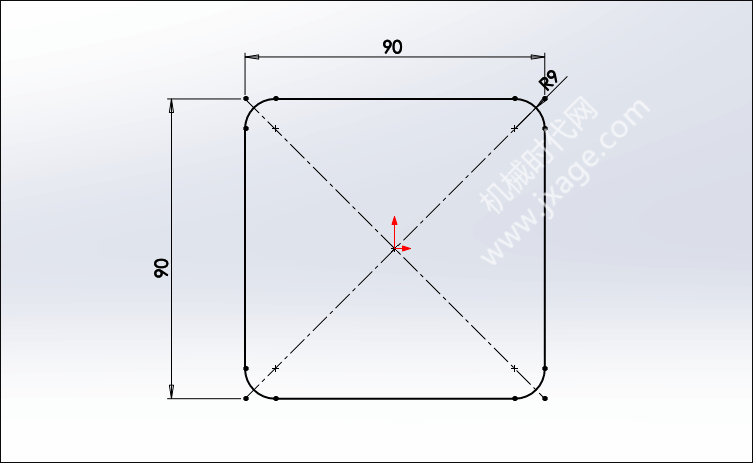

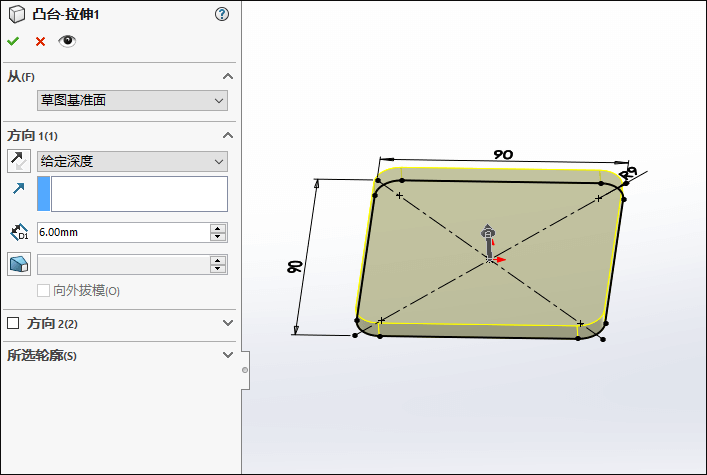

1.点击“拉伸凸台/基体”,在前视基准面绘制如下图所示的草图。
设置拉伸的深度为6mm。

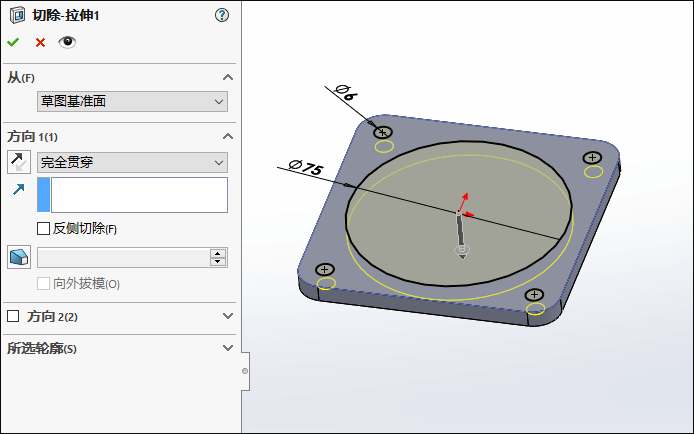

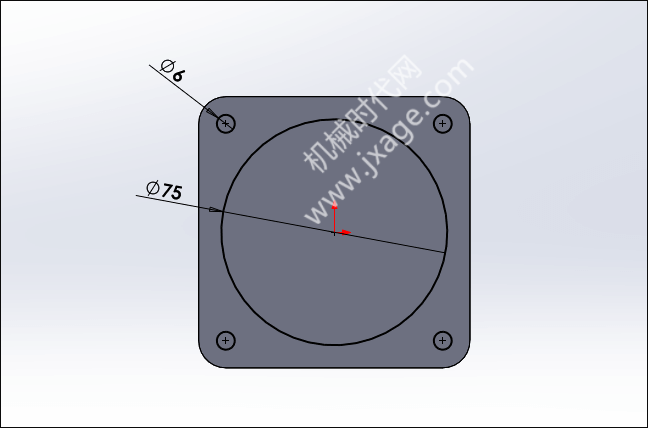

2.点击“拉伸切除”,在模型上绘制如下图所示草绘。
拉伸类型选择“完全贯穿”。

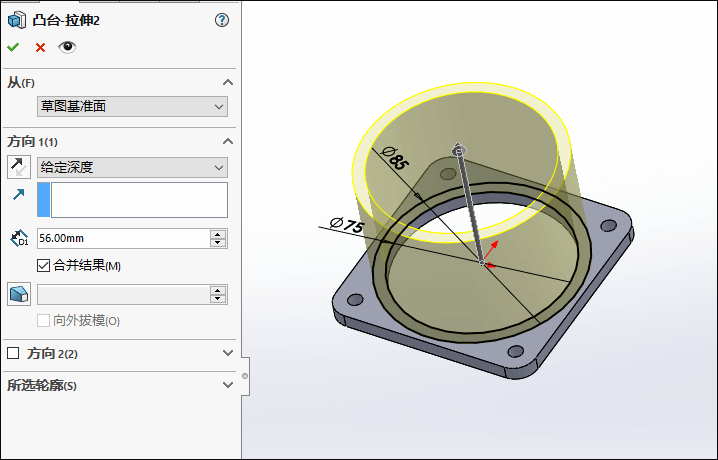

3.点击“拉伸凸台/基体”,在前视基准面绘制如下图所示的草图。
设置拉伸的深度为56mm。

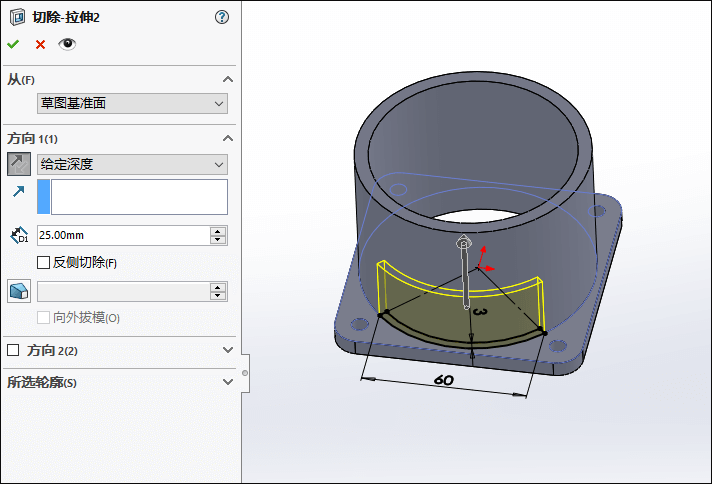

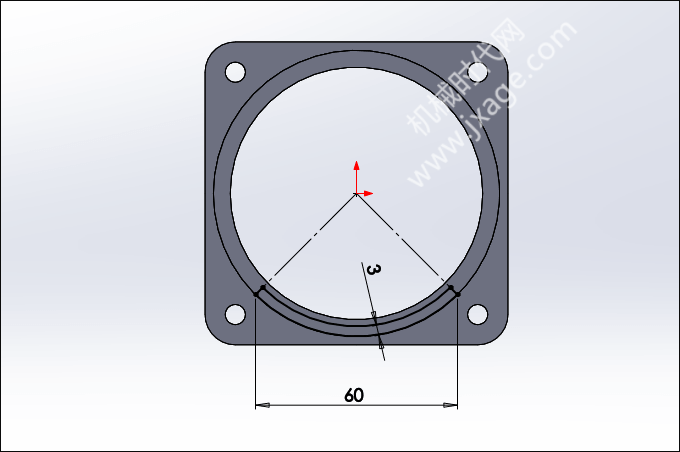

4.点击“拉伸切除”,在模型上绘制如下图所示草绘。
设置拉伸的深度为25mm。

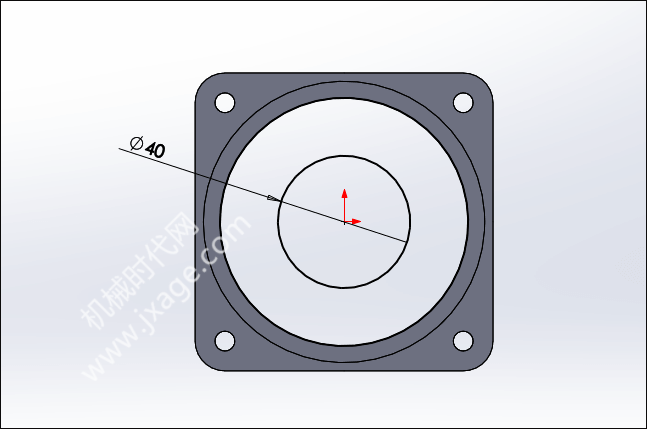

5.点击“拉伸凸台/基体”,在前视基准面绘制如下图所示的草图。

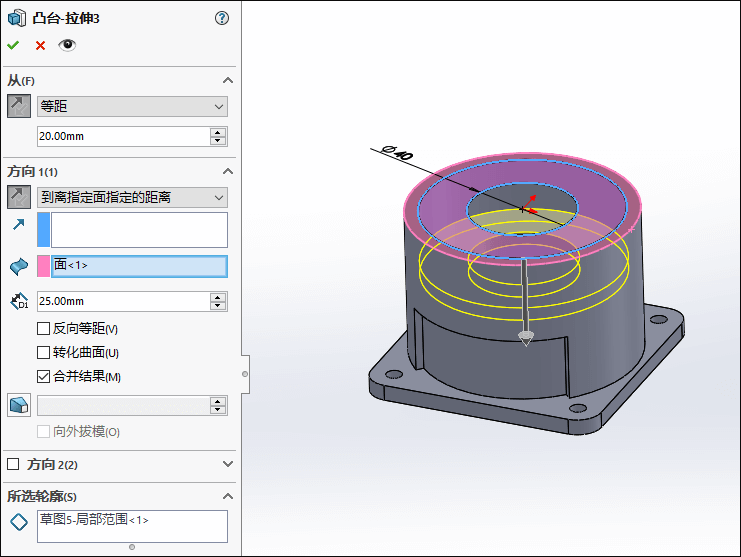

拉伸开始条件选择为:等距,距离为20mm。拉伸的终止条件为:到离指定面指定的距离,选择模型的顶面,距离为25mm。

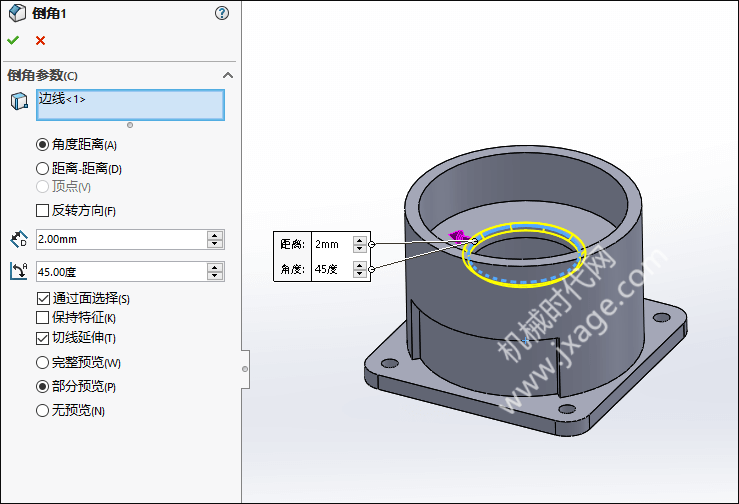

6.倒斜角。

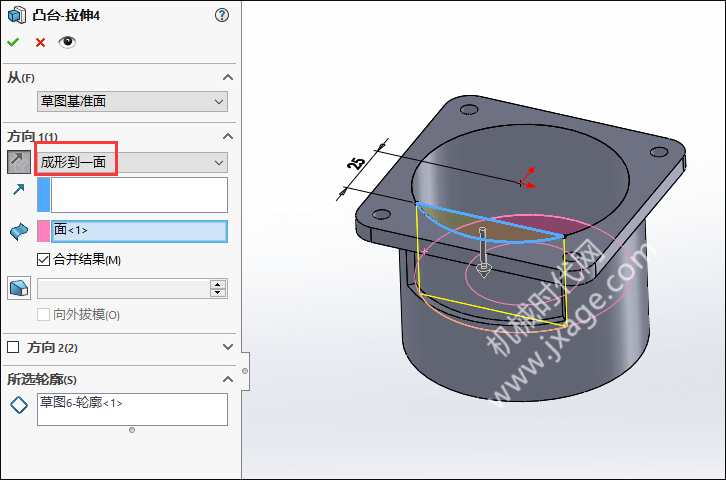

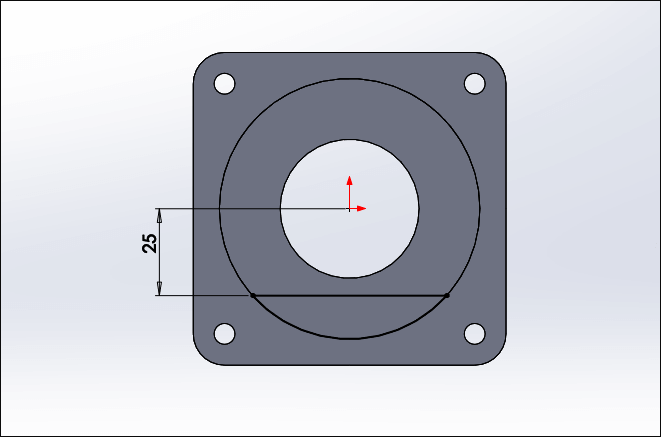

7.点击“拉伸凸台/基体”,在模型的底面绘制如下图所示的草图。
方向1的终止条件选择“成形到一面”,参照面选择为步骤5特征的底部。

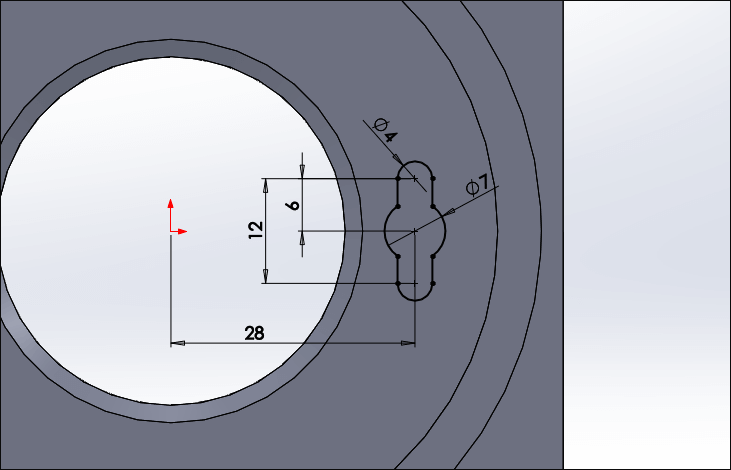

8.点击“拉伸切除”,在模型上绘制如下图所示草绘。

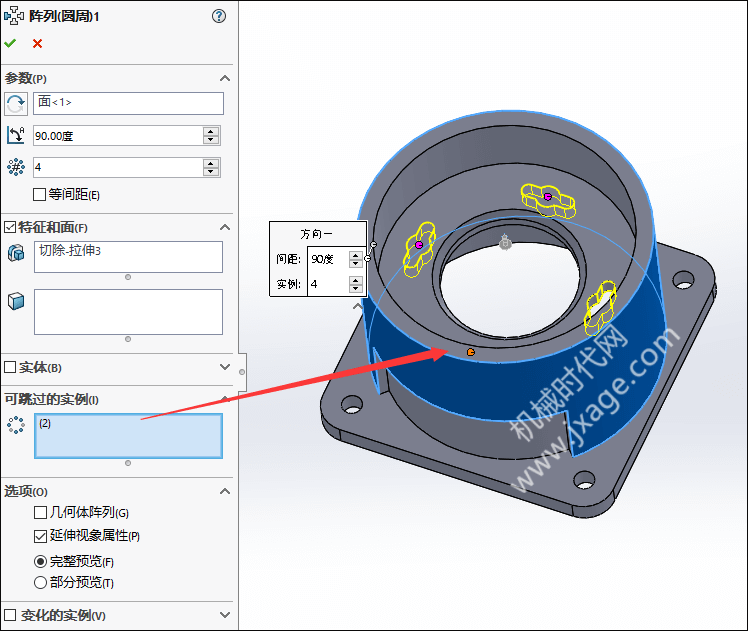

9.点击“圆周阵列”,间距设置为90度,数量为4,要阵列的特征为上一步的拉伸切除特征和扫描切除特征。注意将下图红色箭头所指的实例进行跳过。
10.创建基准平面。

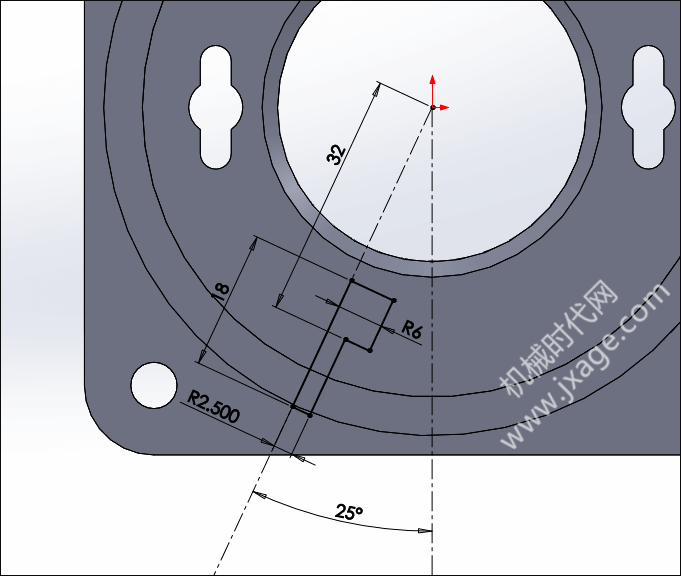

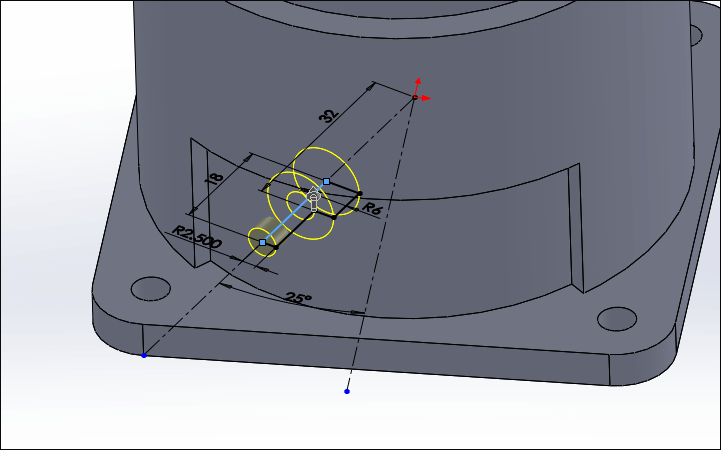

11.点击旋转切除,在上一步创建的基准面上绘制如下图所示的截面。
完成。

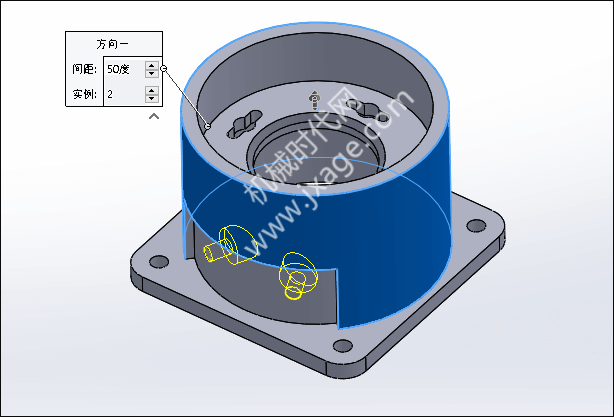

12.点击“圆周阵列”,间距设置为50度,数量为2,要阵列的特征为上一步的旋转切除特征。
13.完成。
