Proe曲面建模（4）：提手

N侧曲面片是指用5条以上的边界线围成的曲面，其中选取的边界线必须连城一个封闭的区域，建立曲面时，曲线的选择没有先后顺序。

方法：

1.新建零件文件。

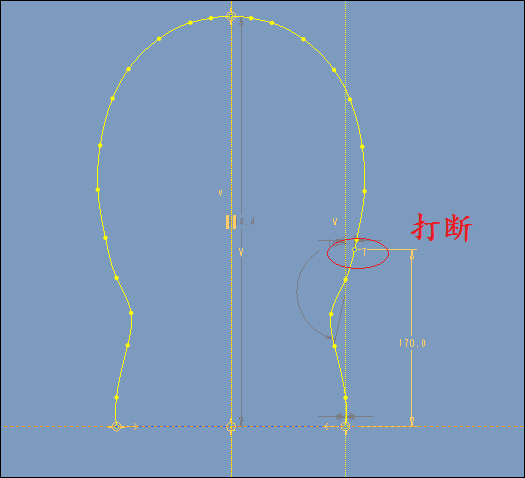

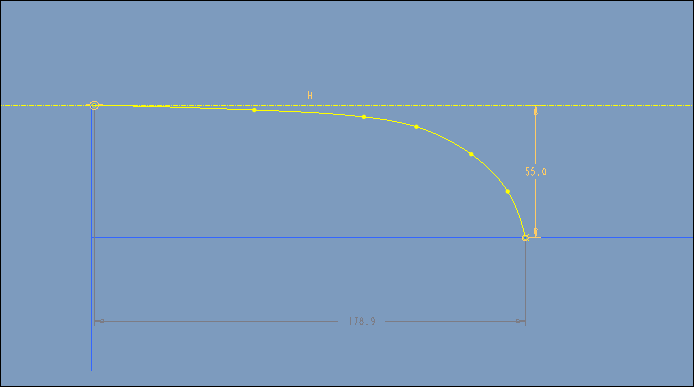

2.选择FRONT平面作为草绘平面，绘制如下草绘。注意将四个顶点使用打断工具进行打断。如下图。

3.选择TOP平面作为草绘平面，绘制如下草绘。按照下面的图进行打断。

4.选择TOP平面绘制如下草绘。

5.选择RIGHT平面作为草绘平面，绘制如下草绘。

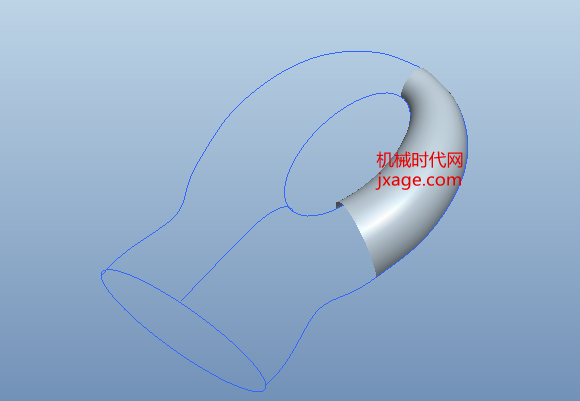

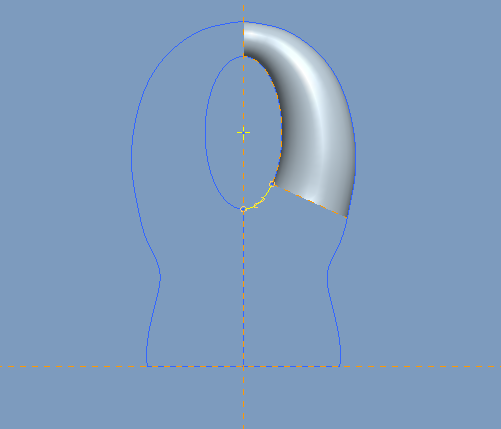

6.点击【插入】-【可变截面扫描】，点击如下曲线作为原点轨迹和辅助轨迹。

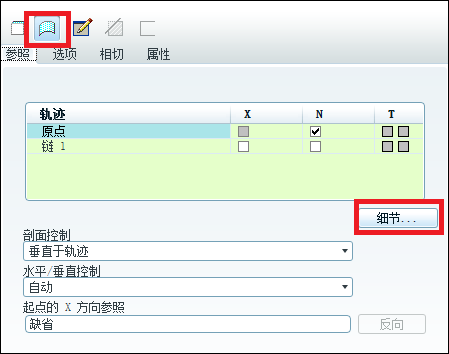

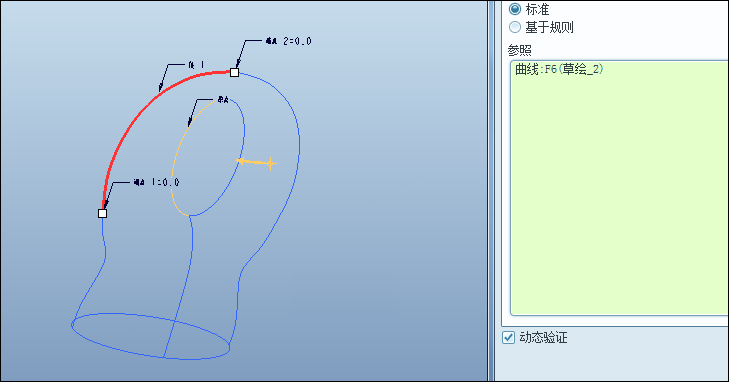

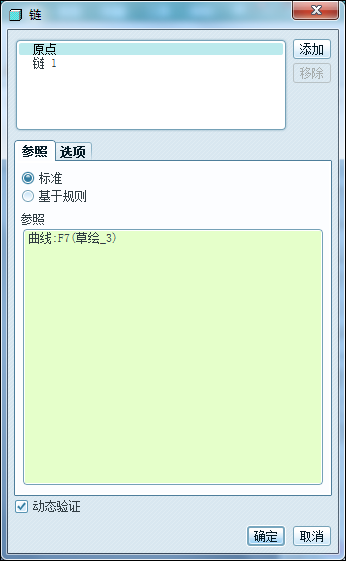

点击【参照】-【细节】，弹出如下窗口。

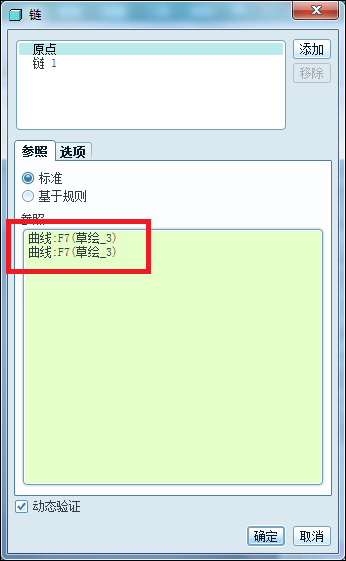

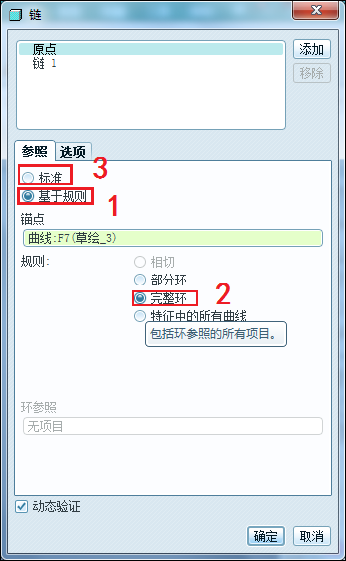

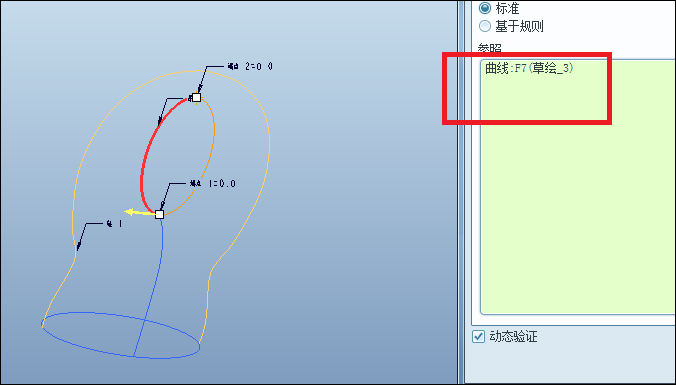

1）选择原点轨迹，点击【基于规则】，再点击【完整环】，最后点击【标注】返回。此时我们可以在参照里出现两条曲线，将其中的一个进行移出。

2）选择辅助轨迹，点击【基于规则】-【完整环】，再点击【标准】返回，我们可以看到所有的曲线，将不需要的曲线进行移出。

3）点击草绘按钮进行如下草绘。

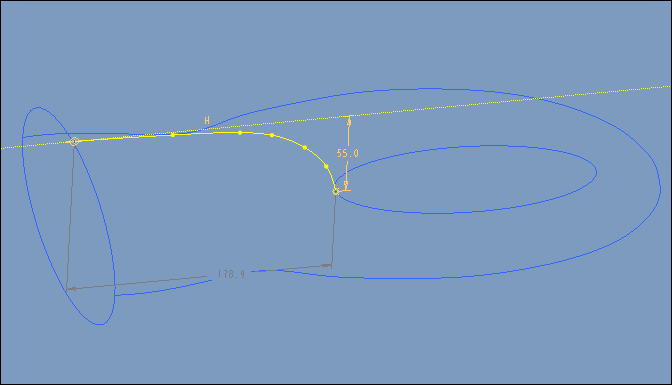

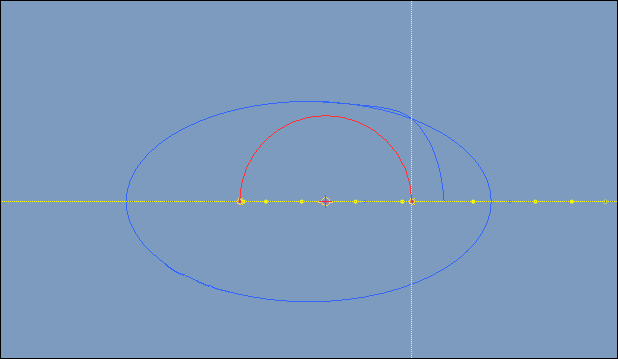

7.点击草绘，选择top平面作为草绘平面，绘制如下草绘。

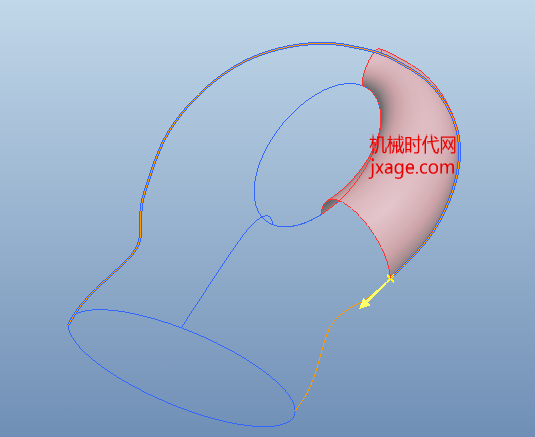

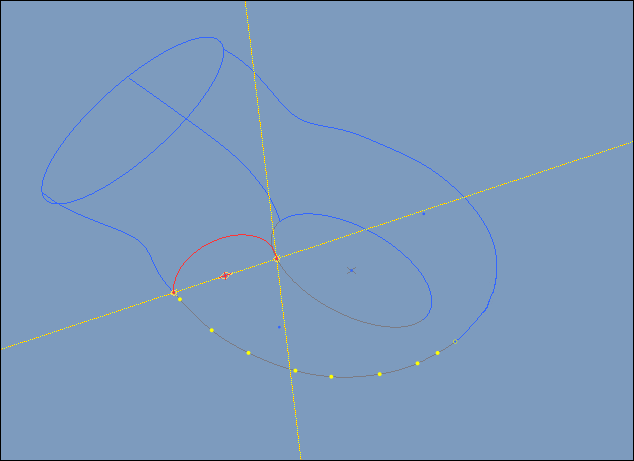

8.选择下面的曲线，点击【编辑】-【修剪】，创建如下曲线。

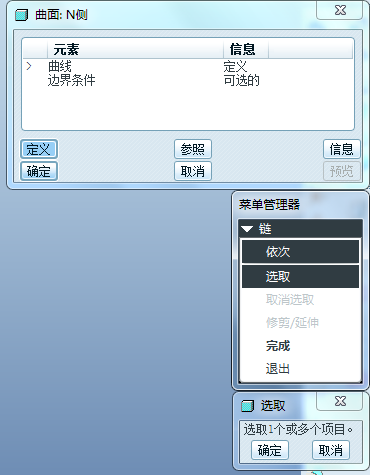

9.点击【插入】-【高级】-【圆锥曲面和N侧曲面片】，弹出如下菜单。选择【N侧曲面】-【完成】。

弹出如下菜单。

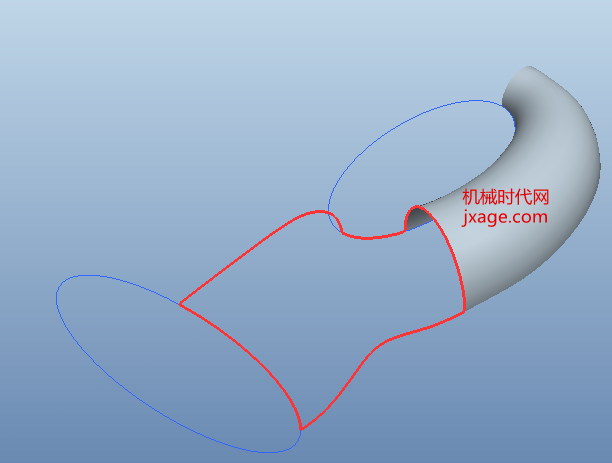

按住Ctrl选择下面五条曲线。

点击预览。

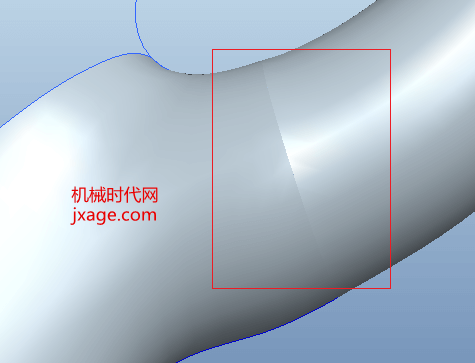

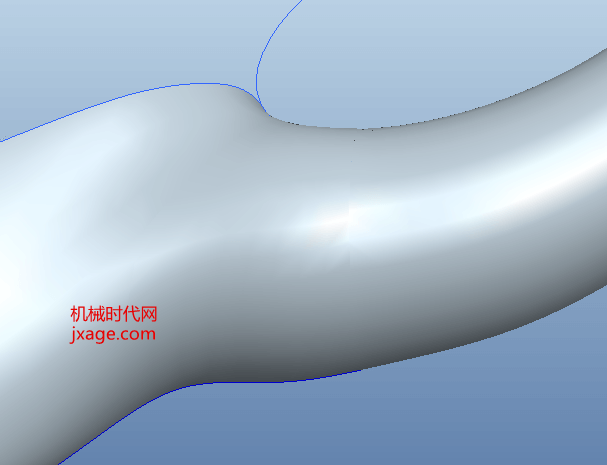

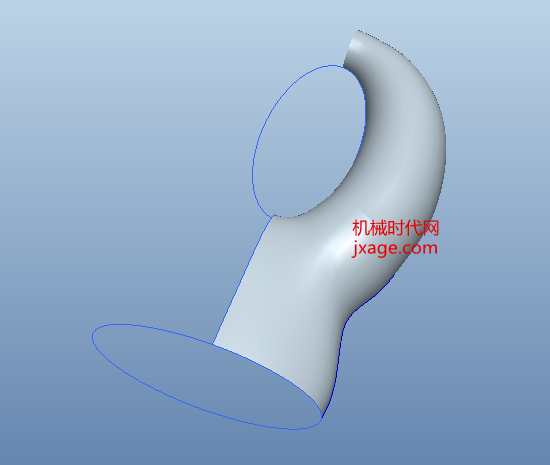

如下图，我们可以看见在两个曲面的相交处拟合的不是很好，因此需要添加约束控制条件。

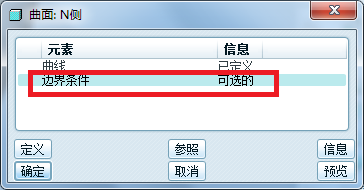

双击下面的【边界条件】。

选择下面的边。

选择【相切】-【完成】。

点击【确定】。

10.接下来是进行曲面合并和镜像、实体化等操作，由于篇幅有限，不再介绍。

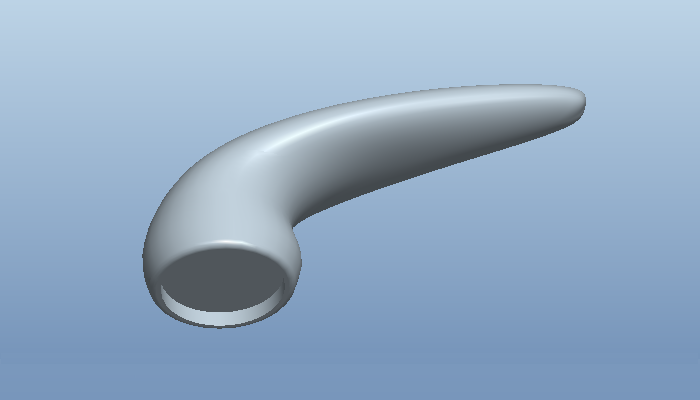

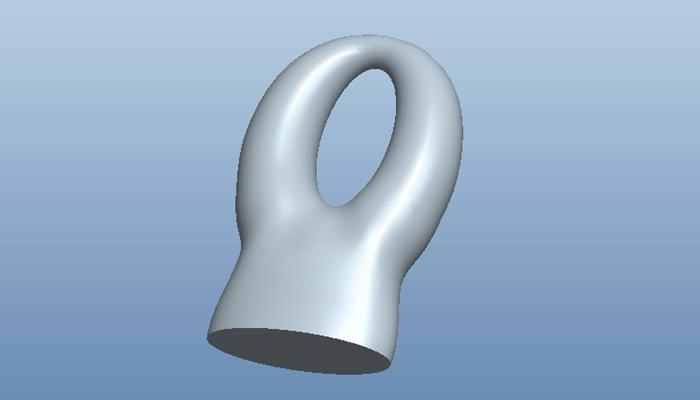

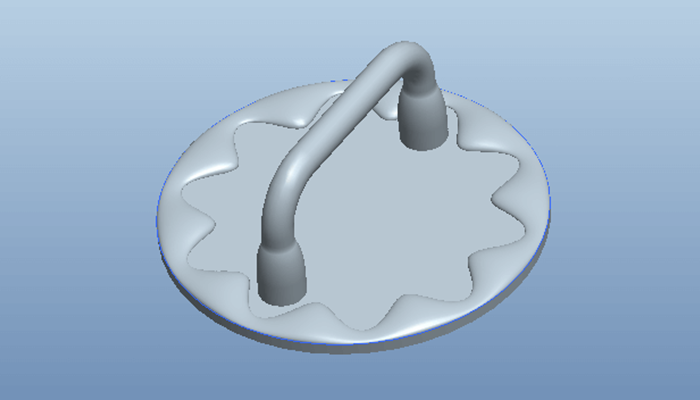

11.完成。
