SolidWorks钣金设计（1）：入门

钣金零件是一种比较特殊的实体模型，是带有折弯角的薄壁零件。整个模型的所有壁厚都相同，折弯程度可以通过指定折弯半径来控制。

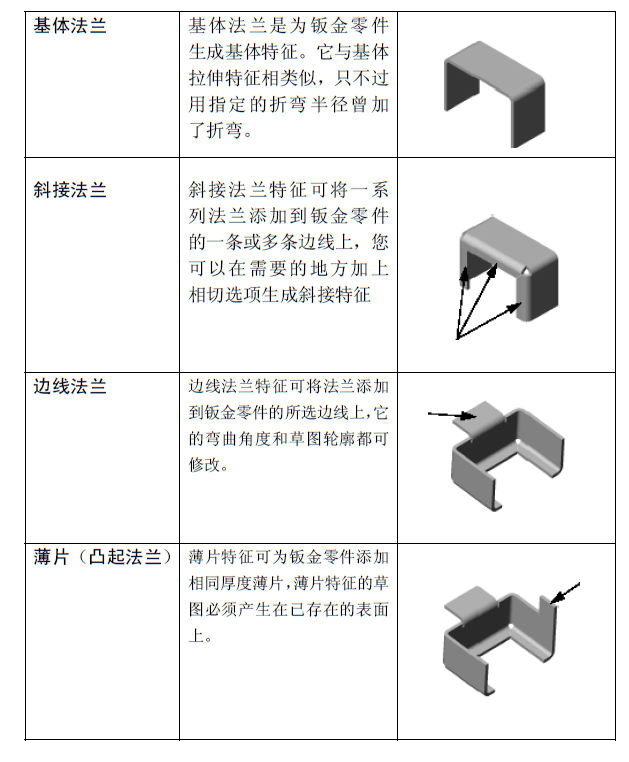

下面简单介绍一些SolidWorks最基本的钣金特征。SolidWorks主要有“基体法兰”、“斜接法兰”、“边线法兰”和“薄片”等命令。

一、基体法兰

基体法兰是为钣金零件生成基体特征。它与拉伸特征相类似，只不过用指定的折弯半径增加了折弯。基体法兰还可以用封闭的轮廓草图来生成一个平整的钣金零件。

基体法兰是一个钣金零件的基本特征。它建立了最初的实体并定义了用于随后添加到钣金特征的设置。

二、斜接法兰

斜接法兰特征可将一系列法兰添加到钣金零件的一条或多条边线上，您可以在需要的地方加上相切选项生成斜接特征。

三、边线法兰

边线法兰特征可将法兰添加到钣金零件的所选边线上，它的弯曲角度和草图轮廓都可修改。

四、薄片

薄片特征可为钣金零件添加相同厚度薄片，薄片特征的草图必须产生在已存在的表面上。

以上简单介绍了SolidWorks钣金的一些基本命令，接下来我们将开始SolidWorks钣金设计之旅。
