SolidWorks钣金设计（2）：啤酒扳

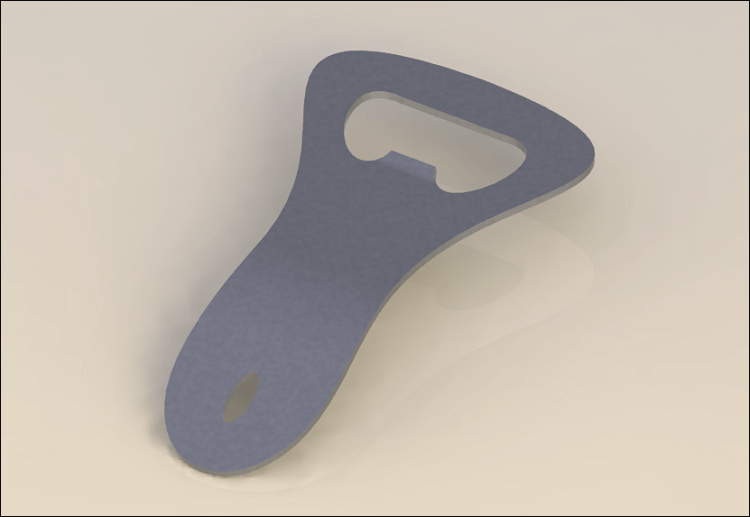

最终结果如下图所示：

文章末尾下载模型

方法：

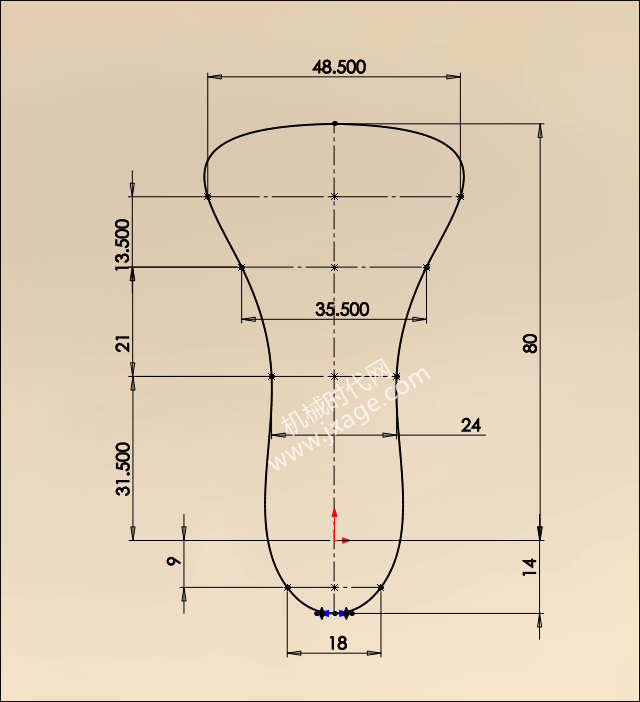

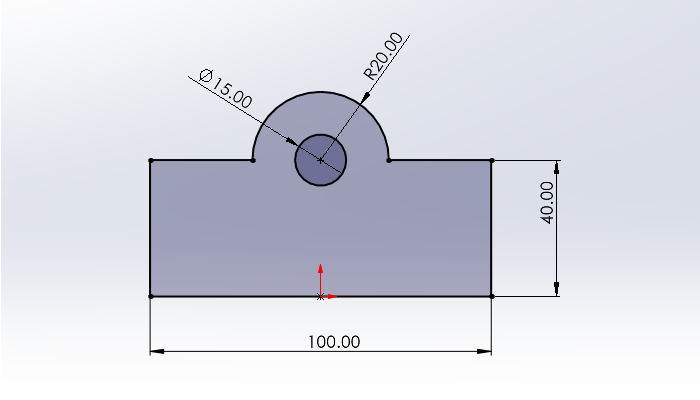

1.点击草图，在前视基准面绘制如下图所示的草图。

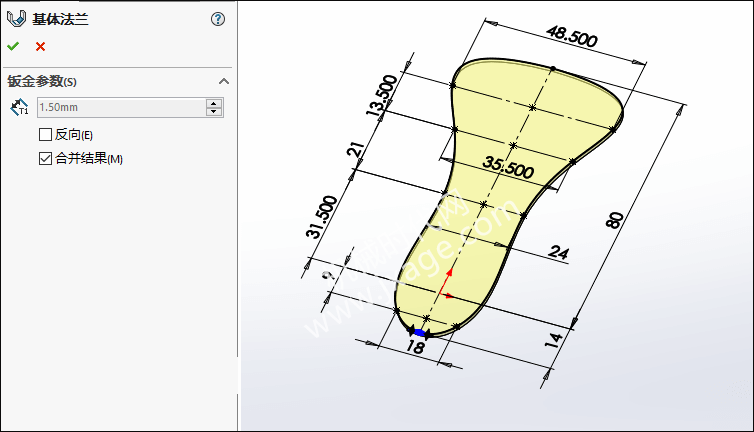

2.点击基体法兰命令，选择上一步的草图，创建一个厚度为1.5mm的法兰。

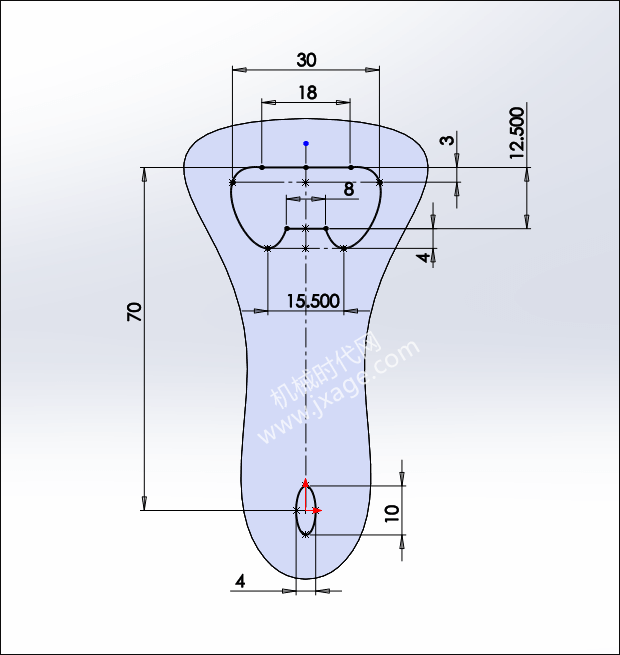

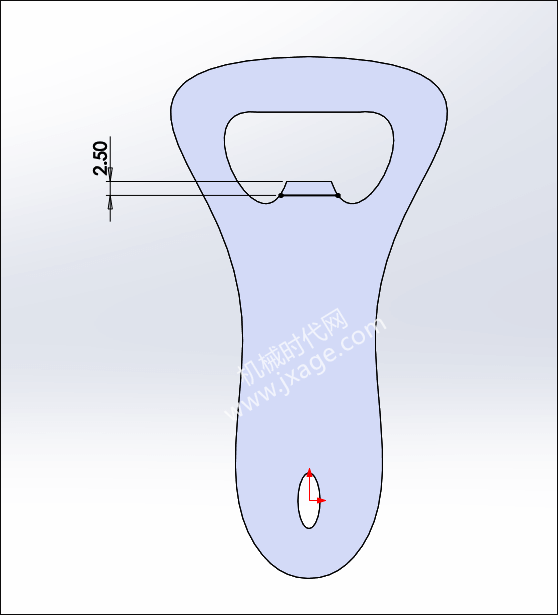

3.点击拉伸切除命令，在模型的上表面绘制如下图所示的草图截面。

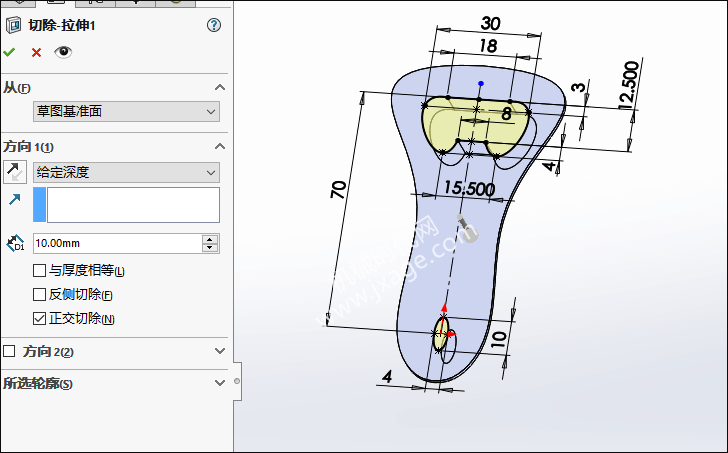

点击勾号完成拉伸的切除，将实体进行切除。

4.点击绘制的折弯，在模型的上表面上绘制如下图所示的一条直线作为折弯线。

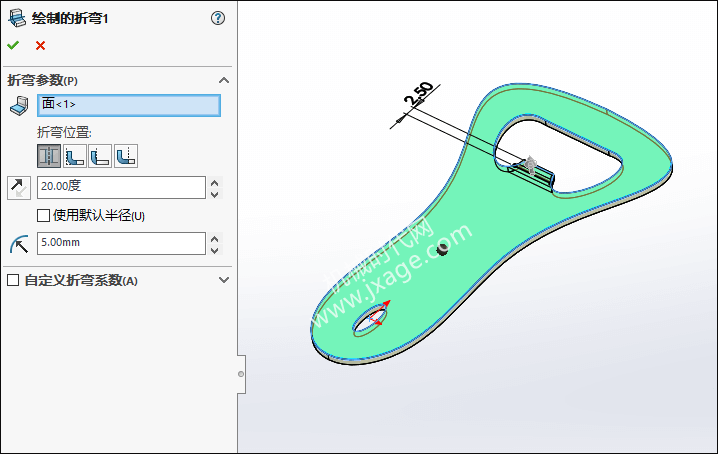

固定面选择草图所在的模型平面。折弯位置选择“折弯中心线”，折弯角度为20度，折弯半径为5mm。

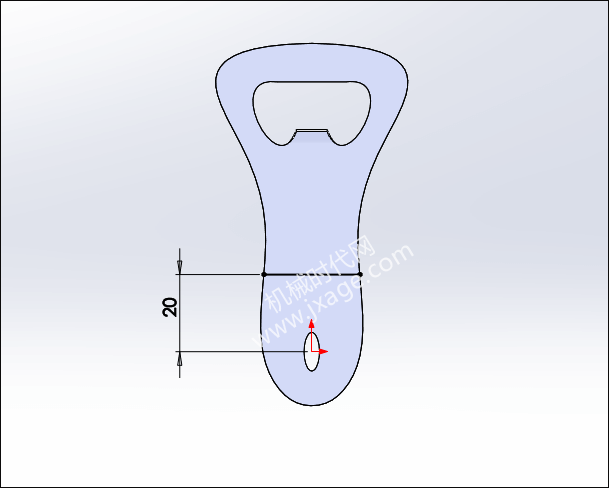

5.再次点击绘制的折弯，在模型的上表面上绘制如下图所示的一条直线作为折弯线。

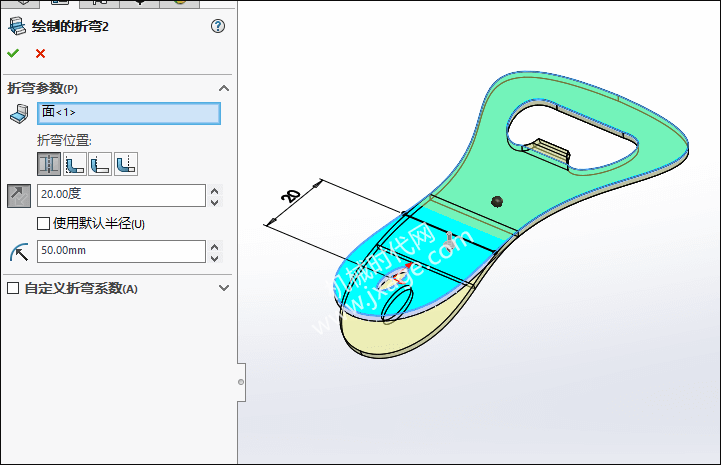

固定面选择草图所在的模型平面。折弯位置选择“折弯中心线”，折弯角度为20度，折弯半径为50mm。

6.完成。

模型下载：
