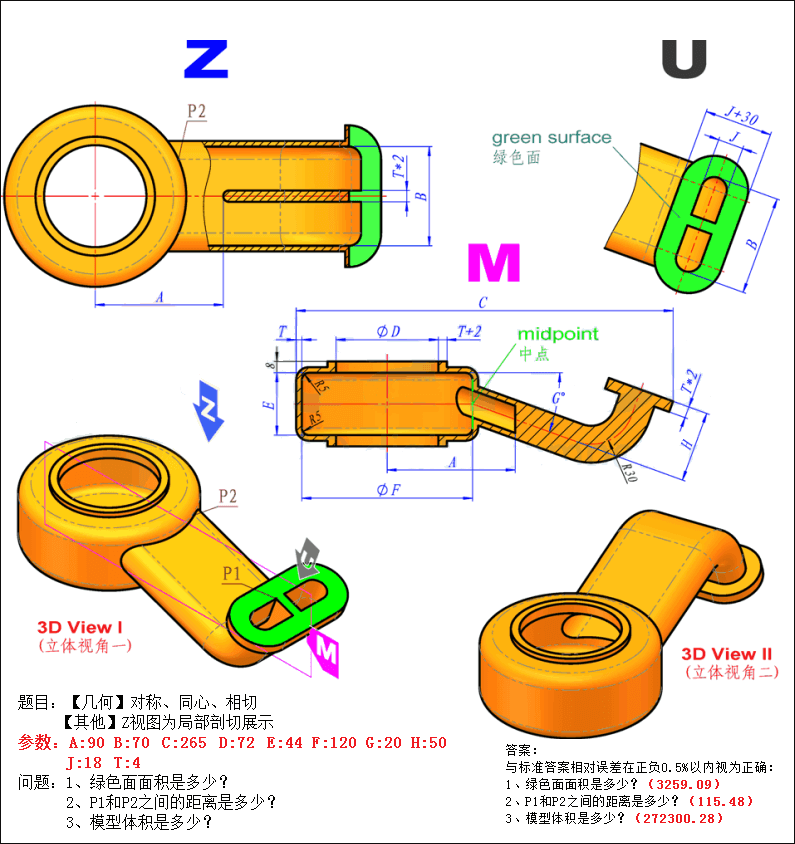

完成结果:
文章末尾下载模型和练习题
方法:

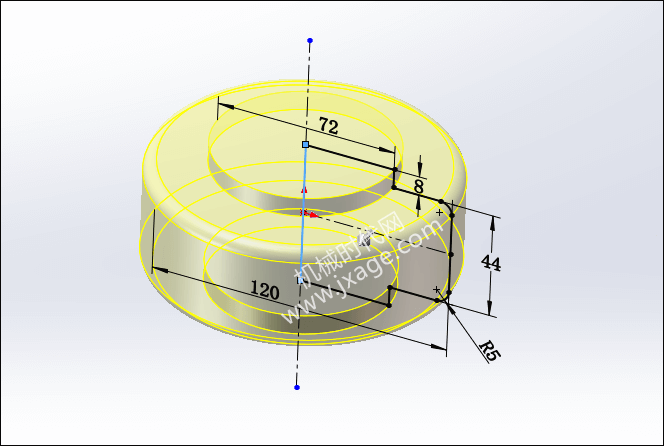

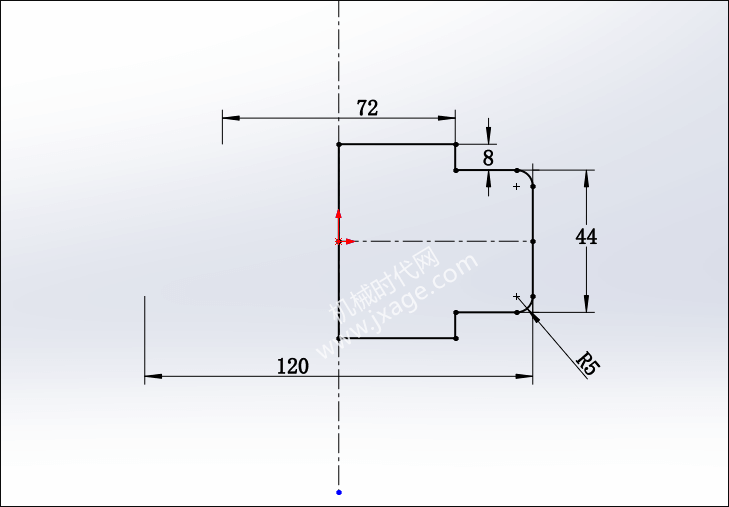

1.点击“旋转凸台/基体”,在前视基准面绘制如下图所示的草图。
完成。

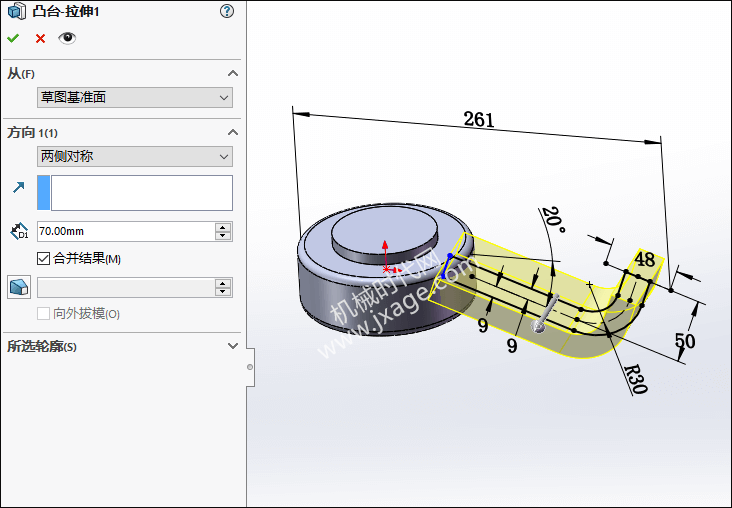

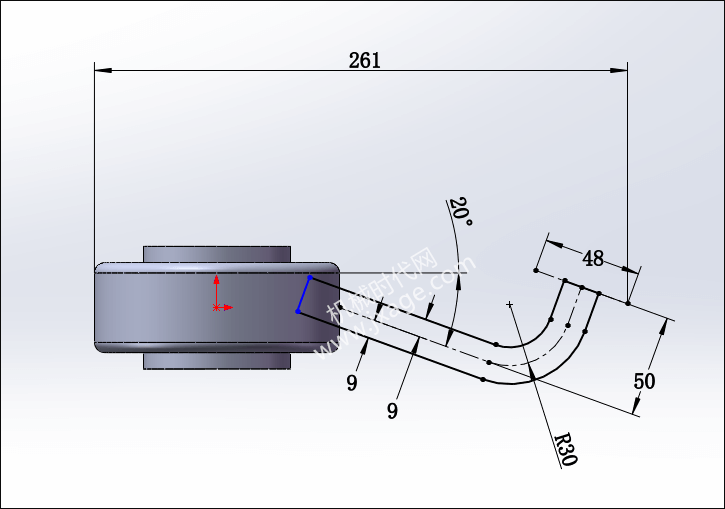

2.点击“拉伸凸台/基体”,在前视基准面绘制如下图所示的草图。
两侧对称拉伸,设置拉伸的深度为70mm,勾选合并结果。

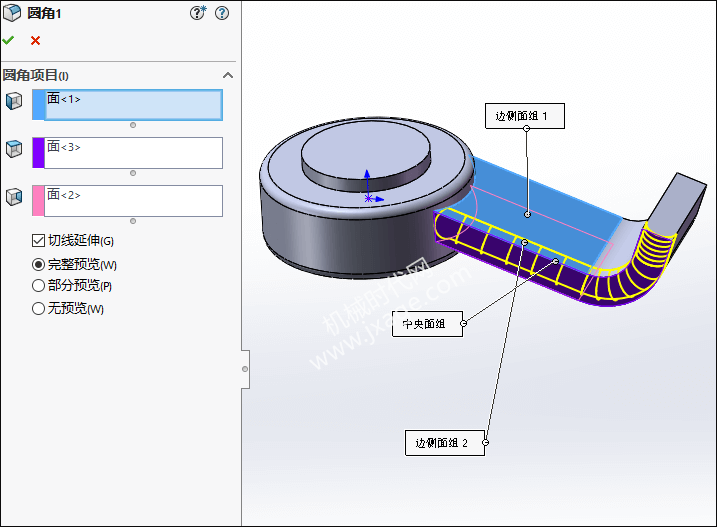

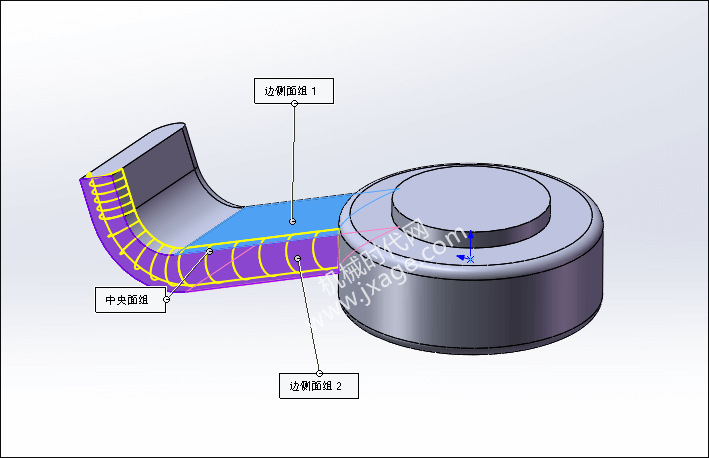

3.倒完整圆角。
4.点击抽壳,设置厚度为4mm,将如下图所示的3个面进行移除。

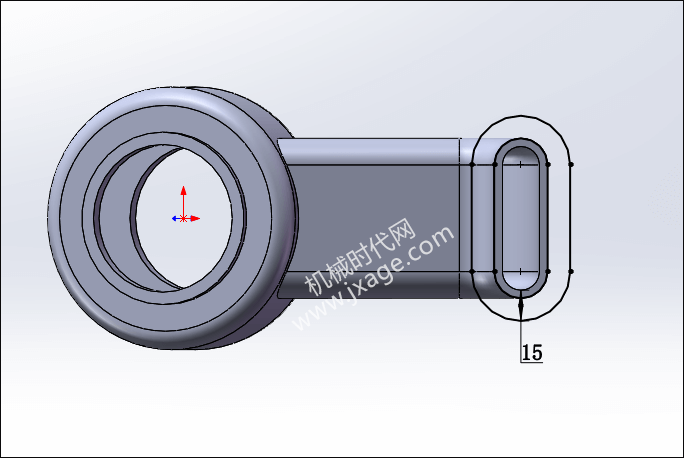

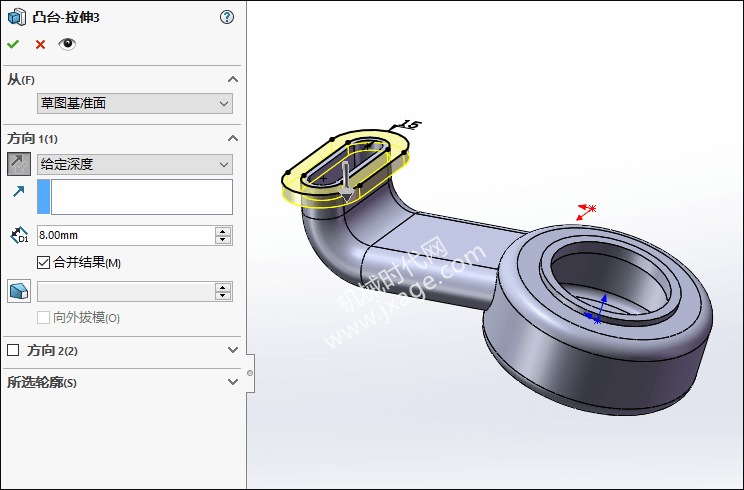

5.点击“拉伸凸台/基体”,在如下图所示的端面上绘制草图。
设置拉伸的深度为8mm,勾选合并结果。

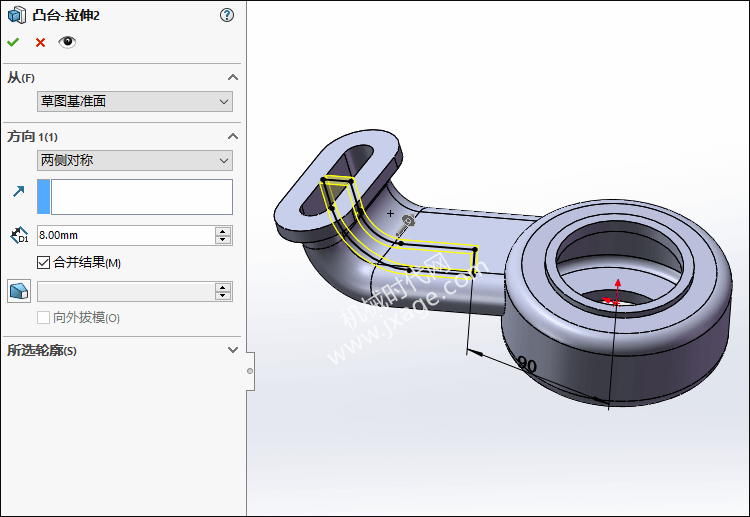

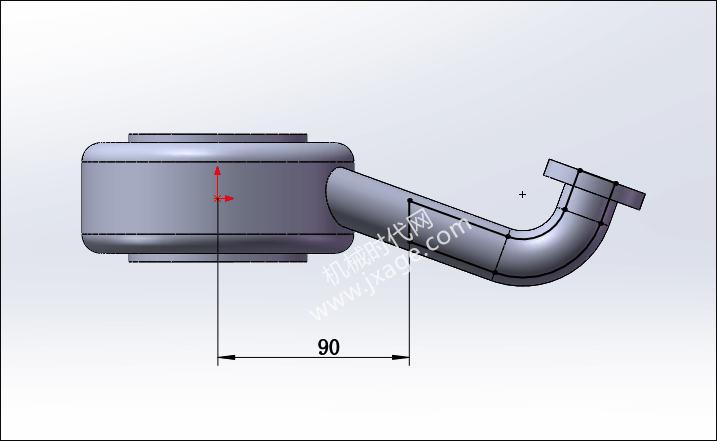

6.点击“拉伸凸台/基体”,在前视基准面上绘制如下图所示的草图。
两侧对称拉伸,设置拉伸的深度为8mm,勾选合并结果。

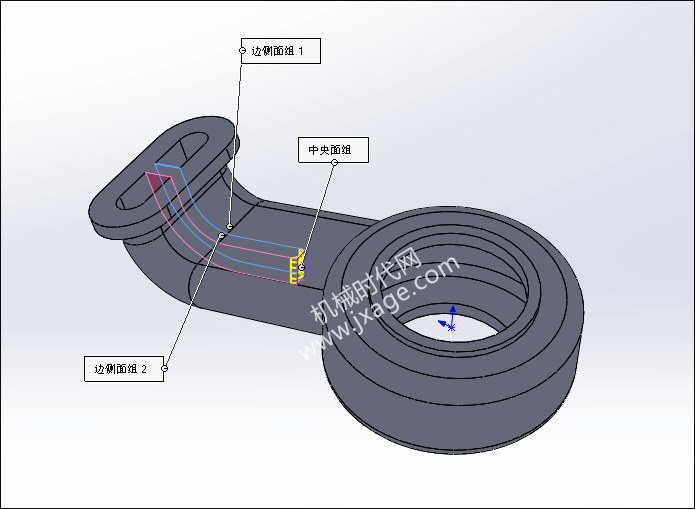

7.倒完整圆角。
8.完成。
