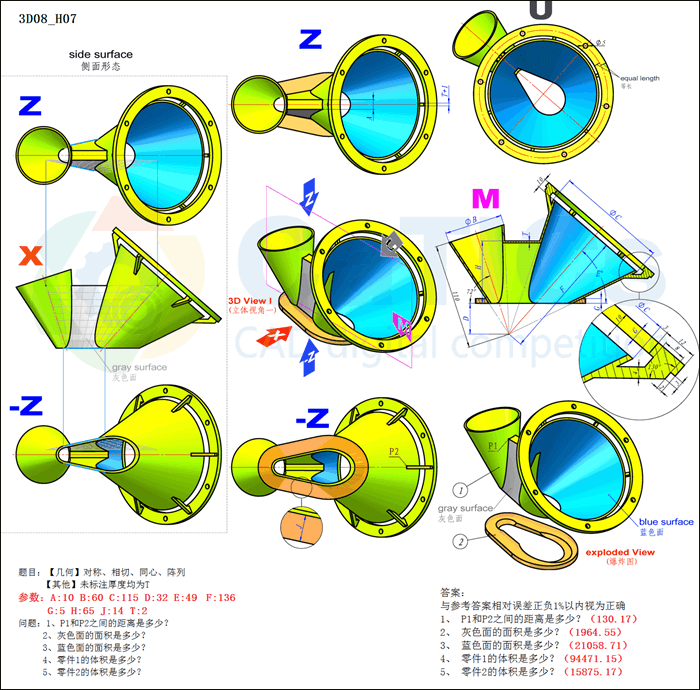

完成结果:
文章末尾下载模型和练习题
方法:

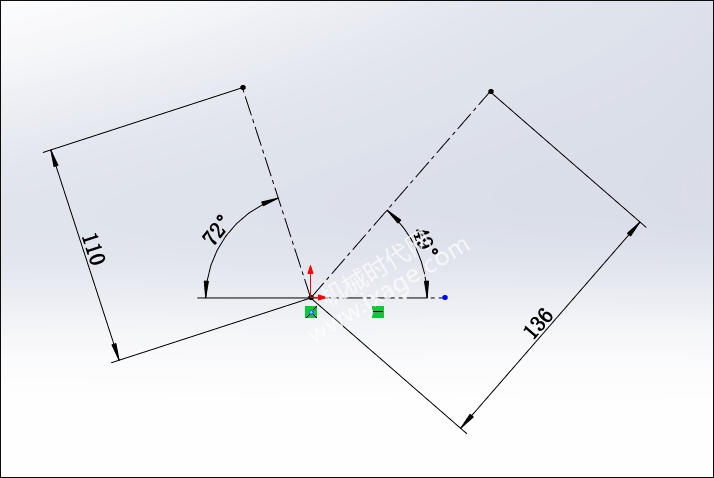

1.在前视基准面绘制如下图所示的草图,即下图三个虚线。

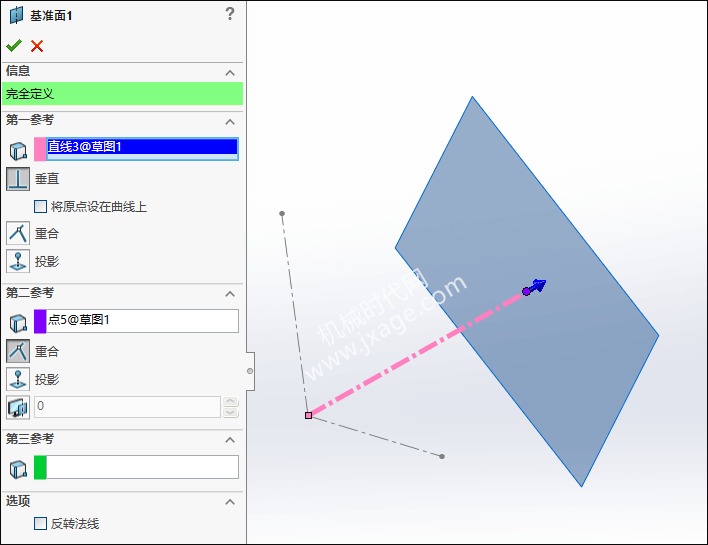

2.创建基准平面1,过如下图所示的虚线的端点作一个基准面,基准面的法线即这条虚线。

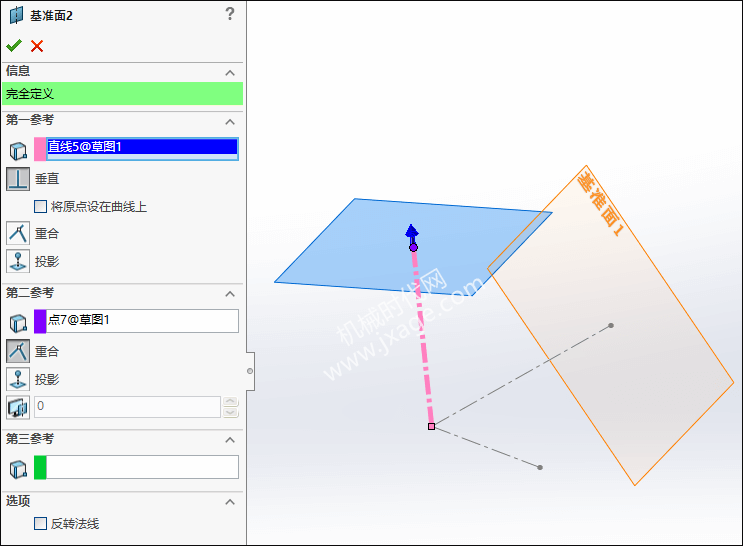

3.再次通过同样的方法创建基准面2。

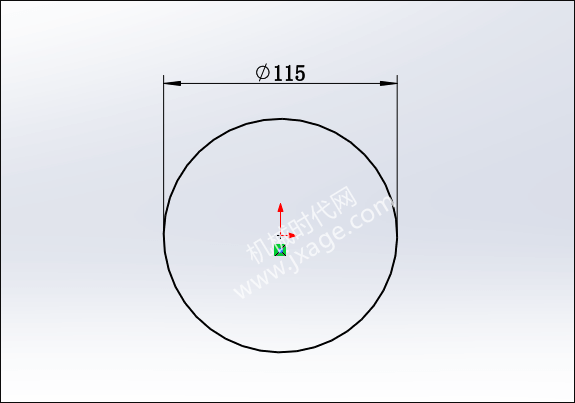

4.在基准面1上绘制如下图所示的草图。

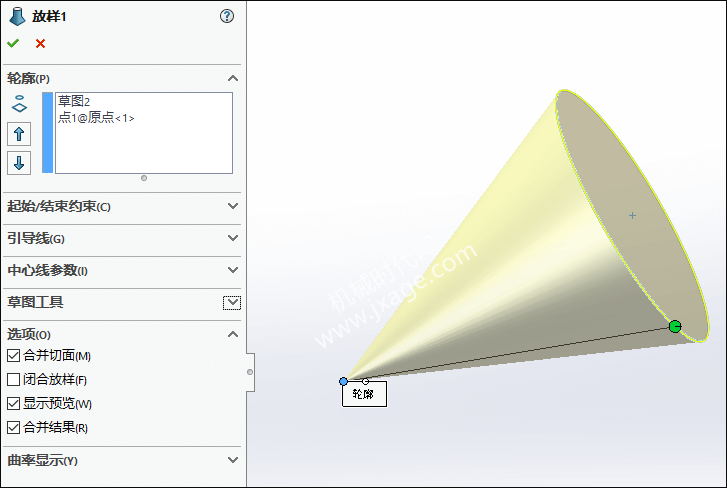

5.点击放样凸台/基体,依次选择上一步的草图和原点,如下图所示。
6.在基准面2上绘制一个直径为60的圆。

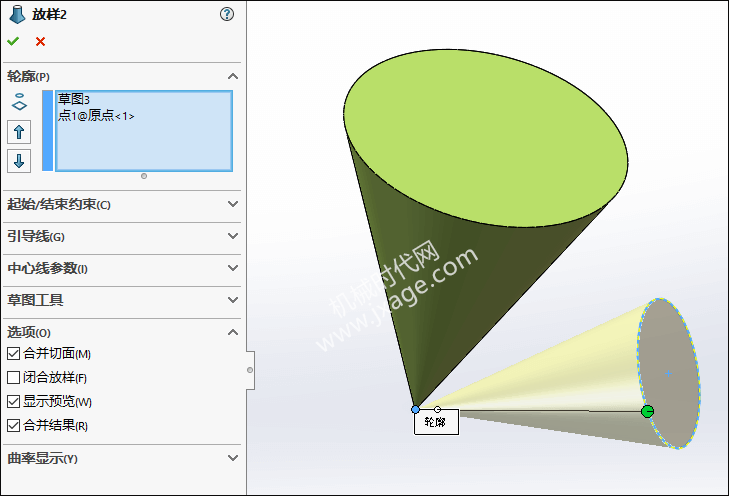

7.通过放样凸台/基体,按照如下图进行设置,再次创建一个放样特征。

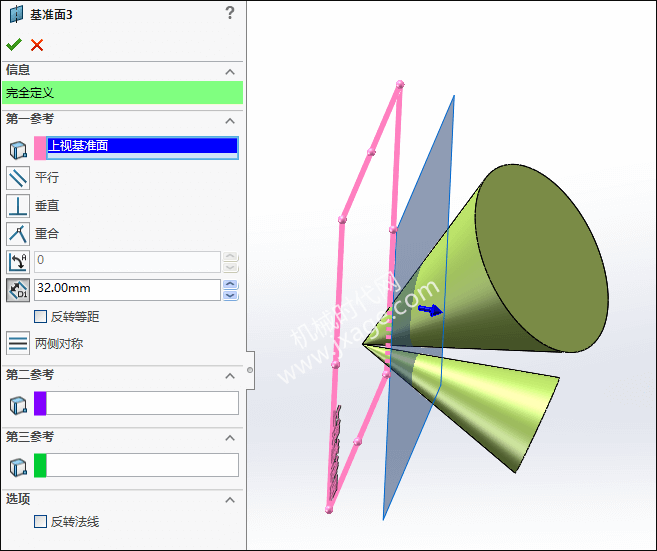

8.创建基准平面3。

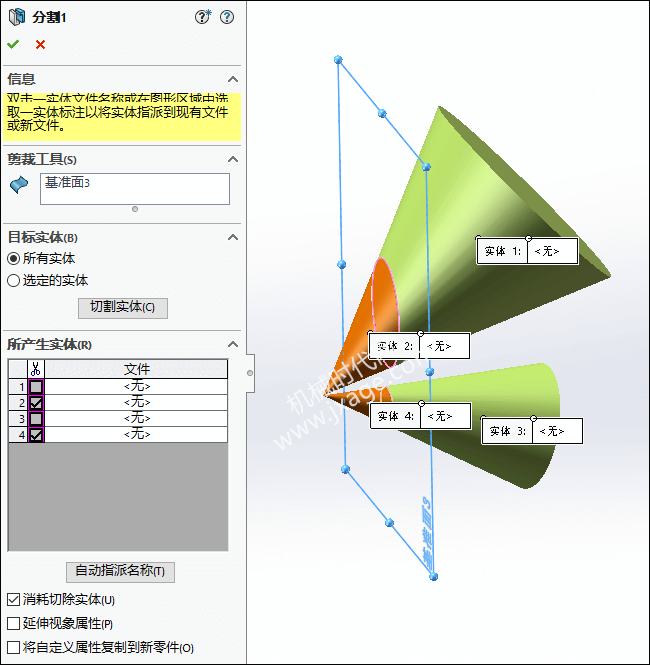

9.点击【插入】-【特征】-【分割】,通过上一步创建的基座面3对两个实体进行切割。

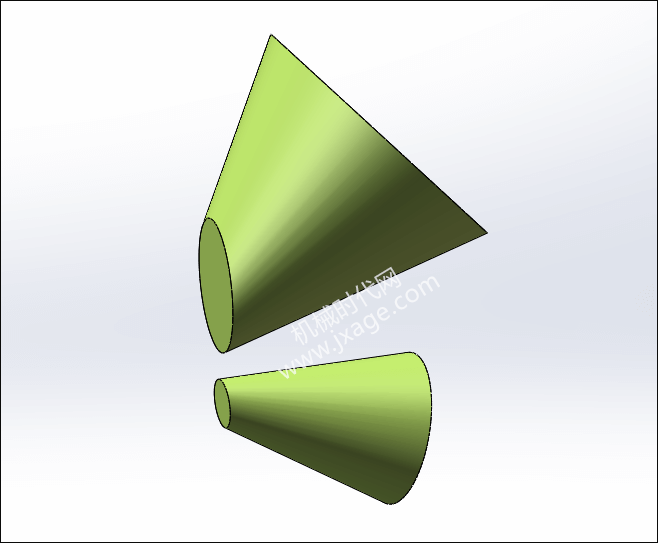

保留下图所示的黄色的两个部分。
10.创建基准面4。

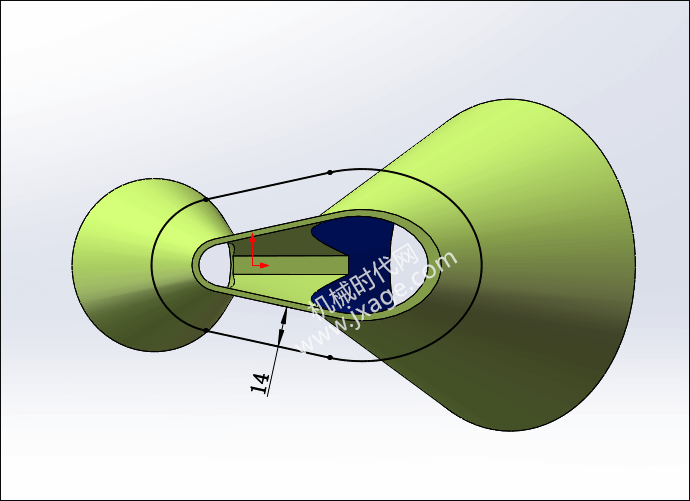

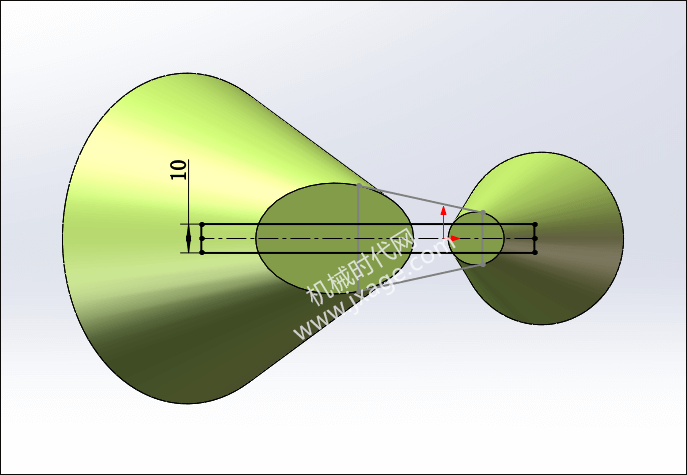

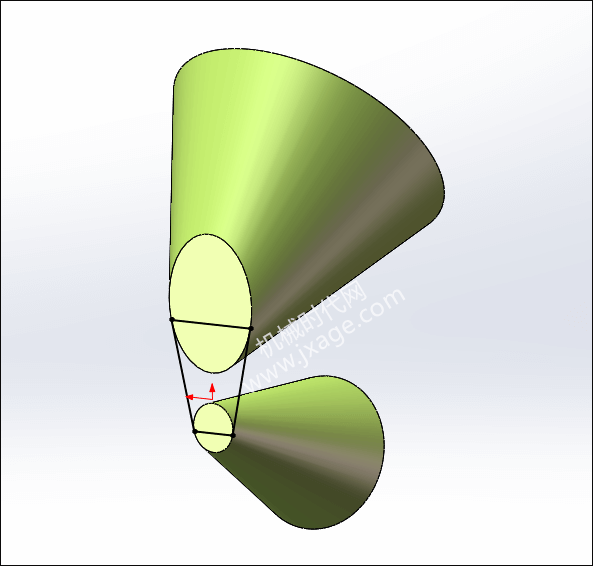

11.在下图所示的面上绘制草图,注意保持相切。
12.在基准面4上绘制如下图所示的草图。

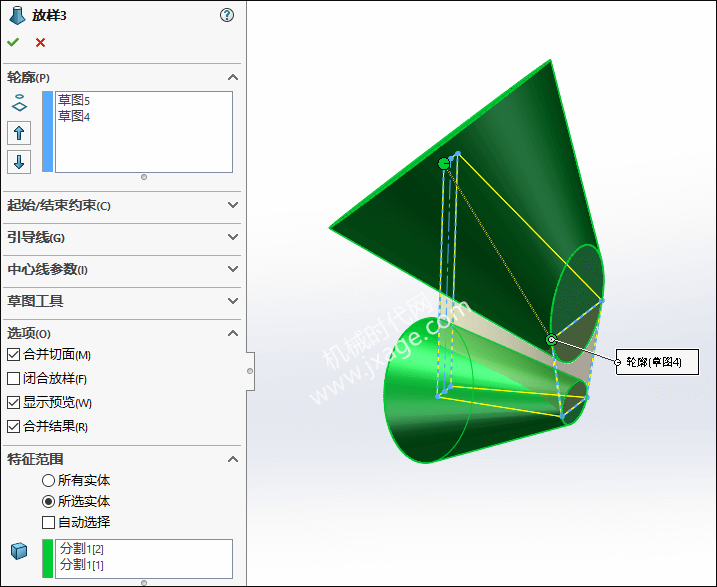

13.通过放样凸台/基体,按照如下图进行设置,再次创建一个放样特征。

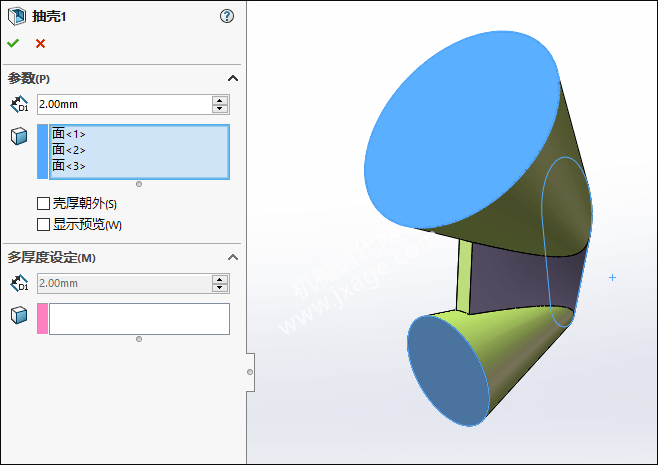

14.抽壳,厚度为2mm。

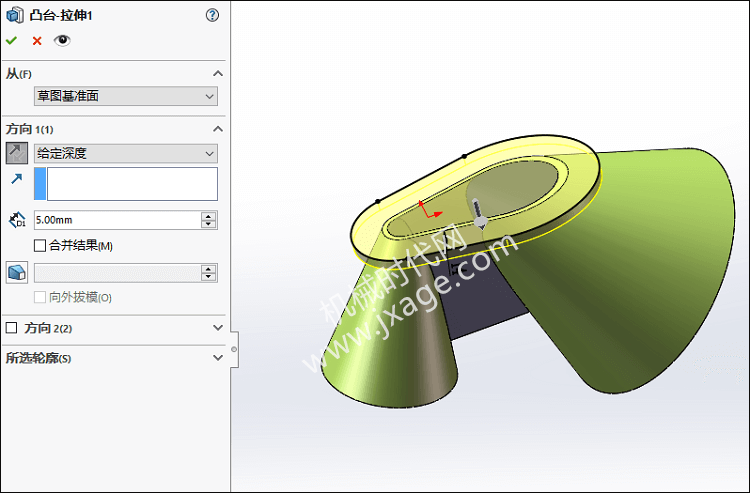

15.点击“拉伸凸台/基体”,在如下图所示的端面上绘制草图。
设置拉伸深度为5mm,取消勾选“合并结果”。

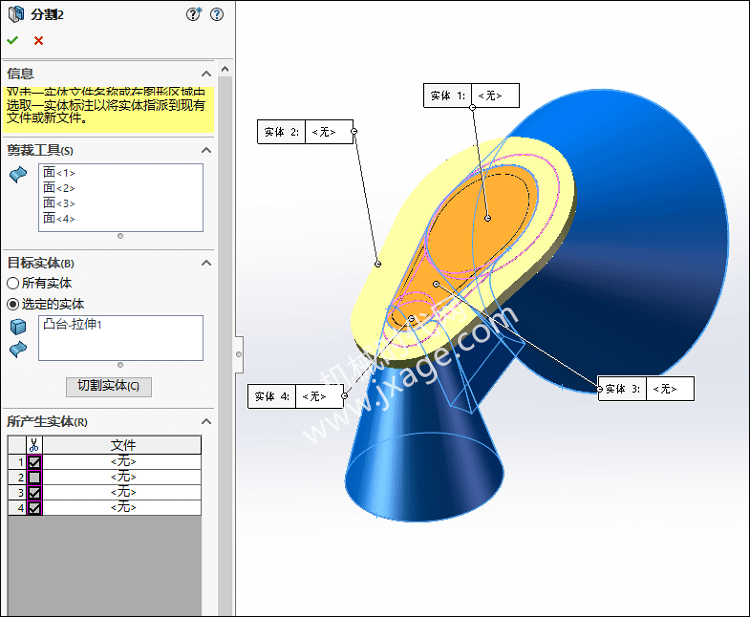

16.点击【插入】-【特征】-【分割】,对上一步创建的拉伸特征进行分割。选择下图所示的4个蓝色的面作为剪裁工具,对所选择的实体进行勾线并选择“消耗切除实体”。

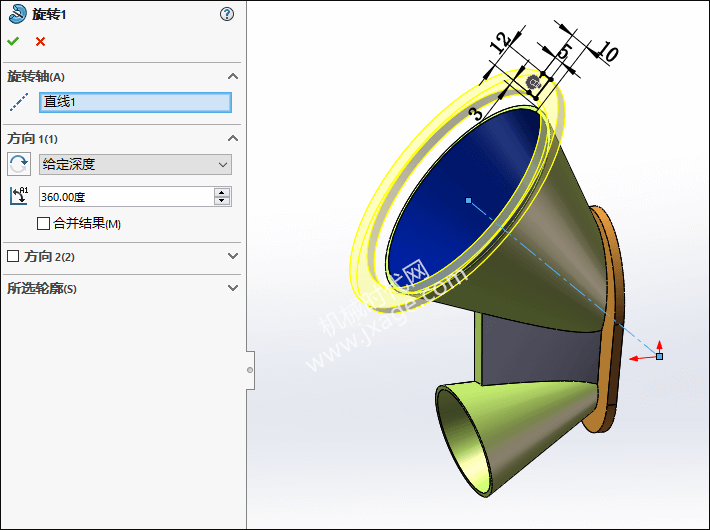

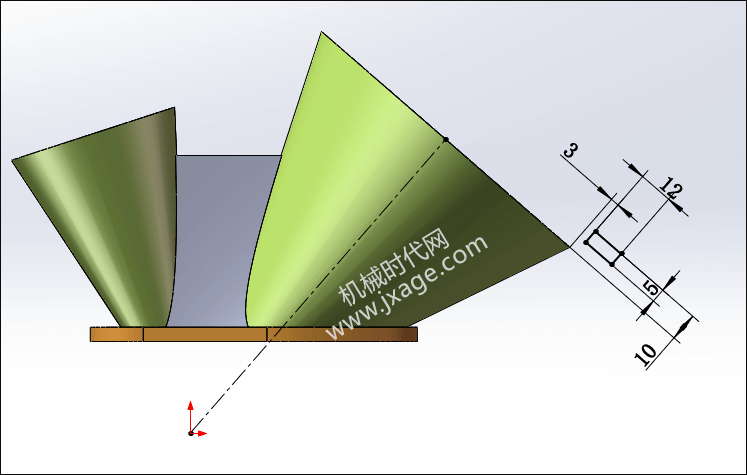

17.点击“旋转凸台/基体”,在前视基准面绘制如下图所示的草图。

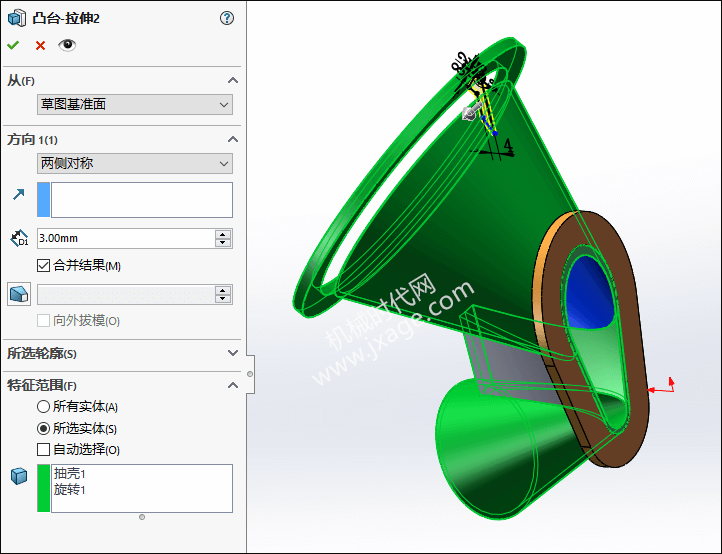

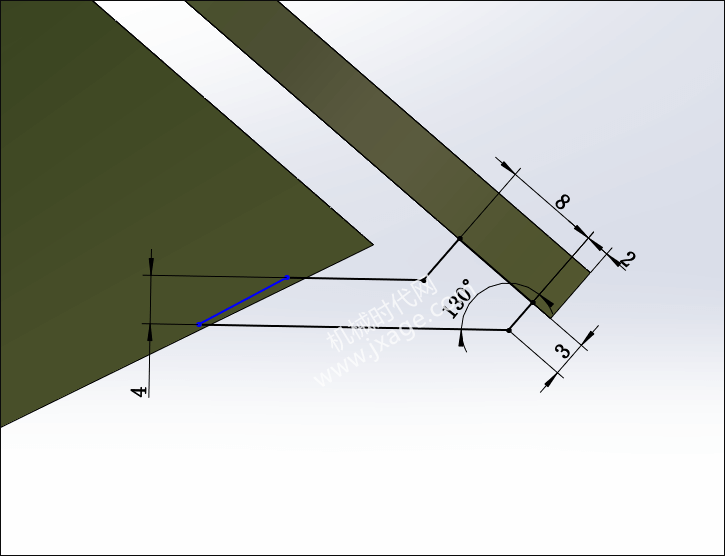

18.点击“拉伸凸台/基体”,在前视基准面绘制如下图所示的草图。
两侧对称拉伸,设置拉伸的深度为3mm,勾选合并结果。

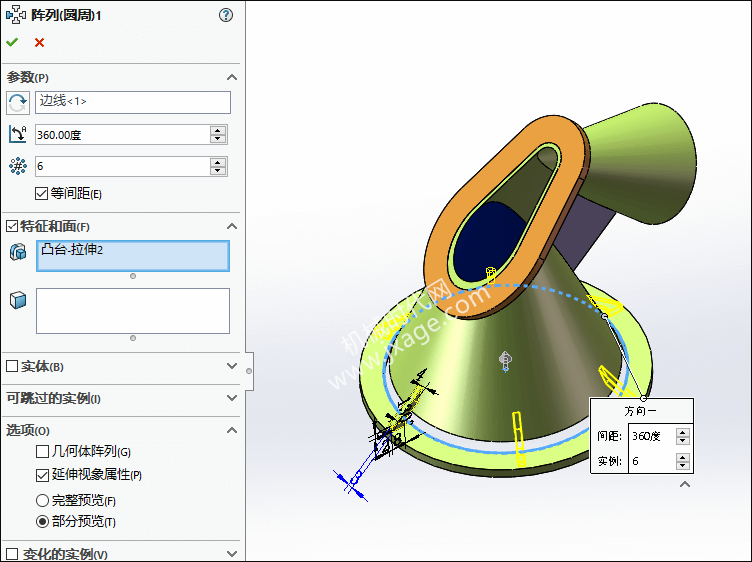

19.对上一步的拉伸特征进行阵列。

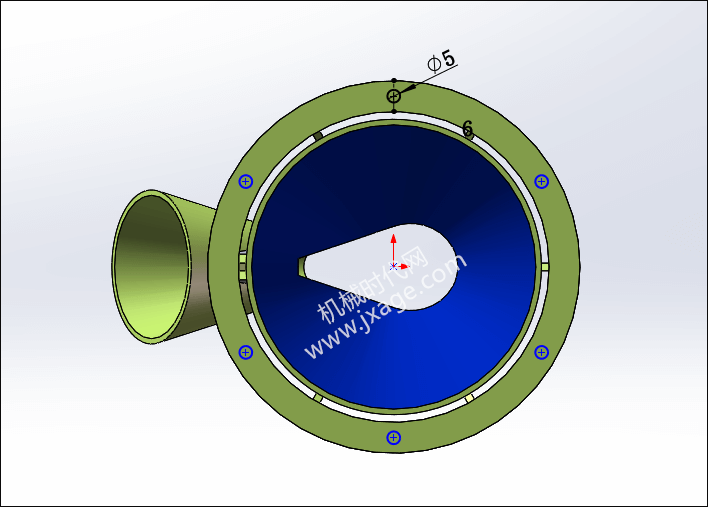

20.点击“拉伸切除”,在如下图所示的面上绘制一个圆并进行阵列。

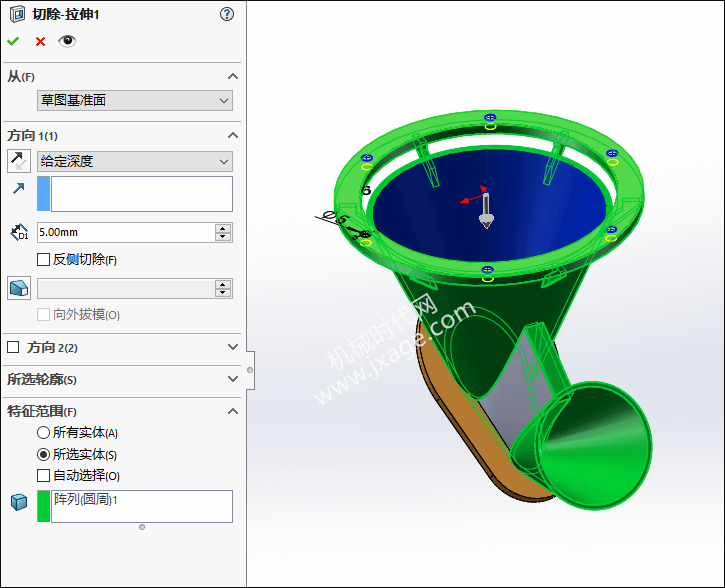

设置拉伸的深度为5mm。
完成。
