SolidWorks竞赛练习题（25）

完成结果：

文章末尾下载模型和练习题

方法：

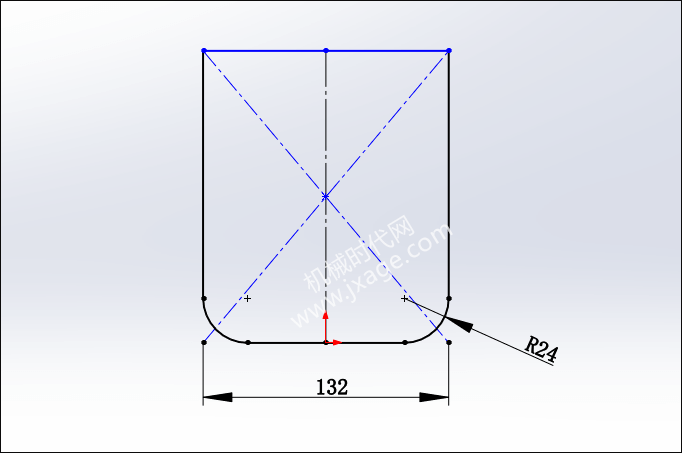

1.点击草图绘制，在前视基准面绘制如下图所示的草图，作为扫描特征的路径。

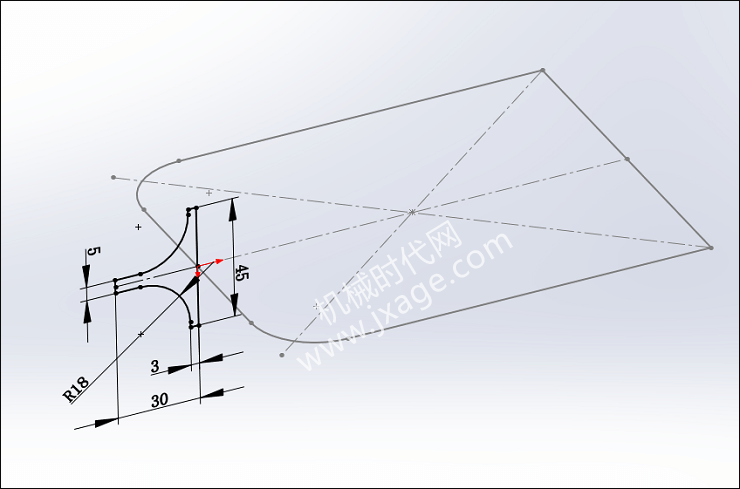

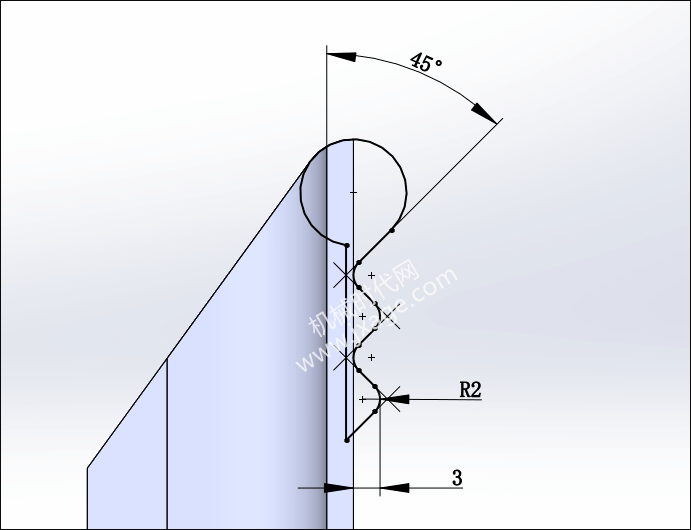

2.在右视基准面上绘制如下图所示的草图作为接下来扫描特征的截面。

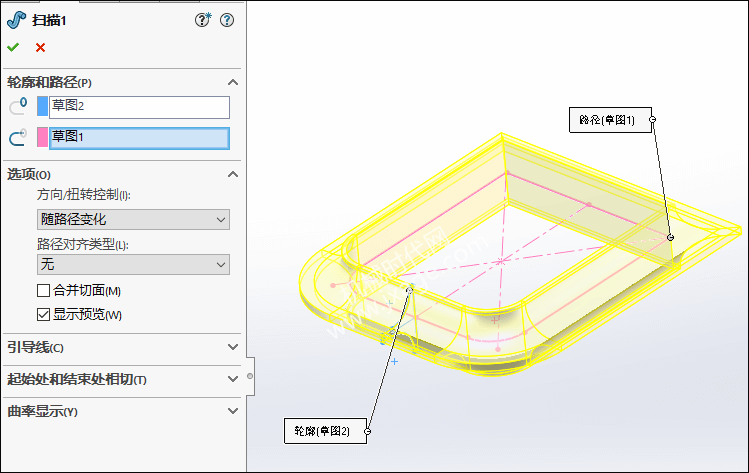

3.点击扫描，依次选择步骤1和步骤2的草绘作为扫描的路径和轮廓。

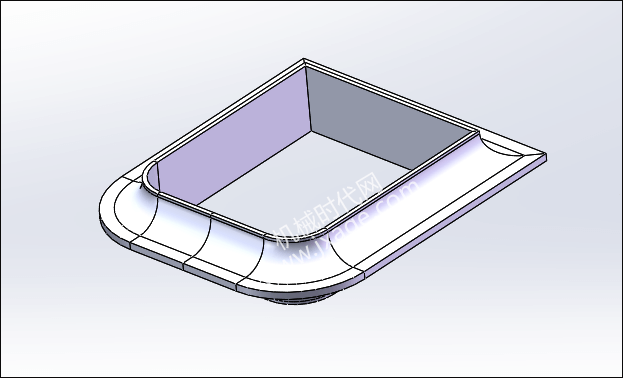

完成。

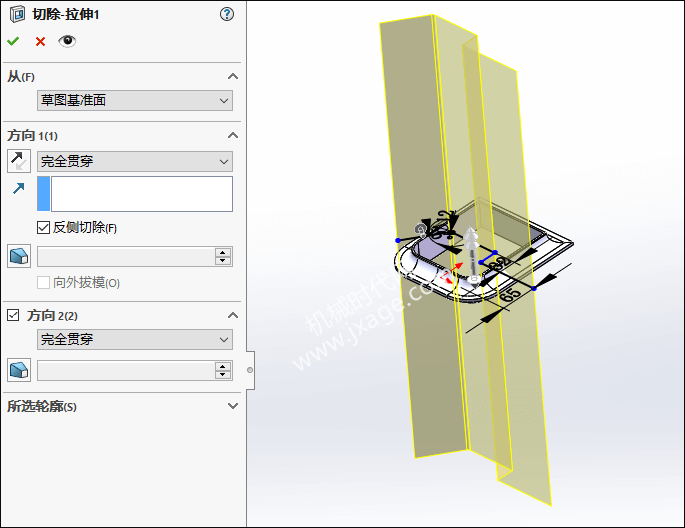

4.点击“拉伸切除”，在前视基准面上绘制如下图所示草绘。

选择完全贯穿。

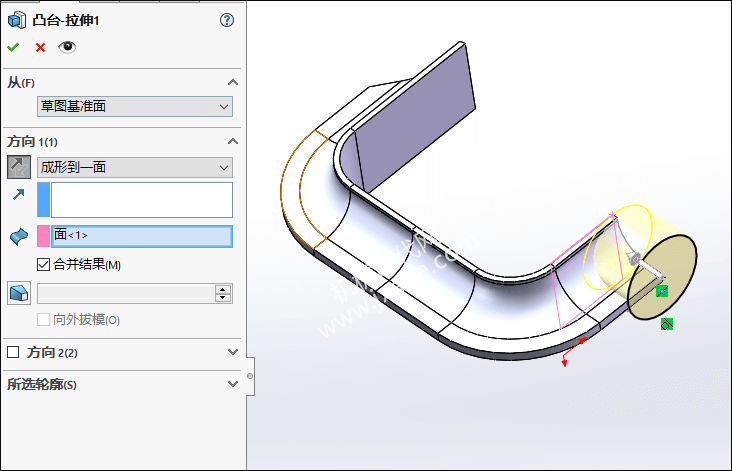

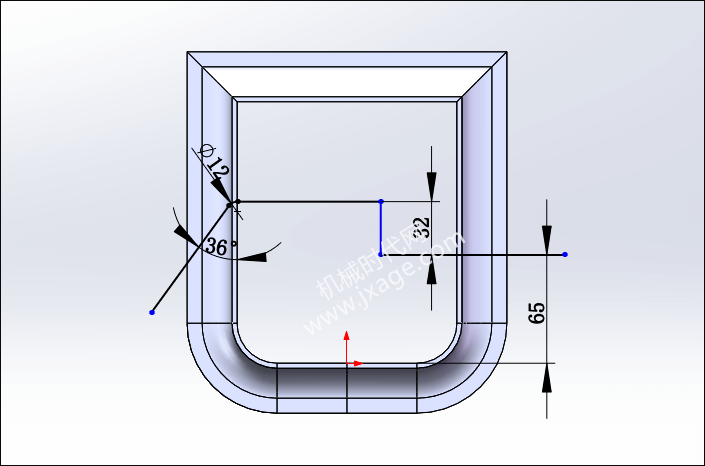

5.点击“拉伸凸台/基体”，在模型侧面上绘制如下图所示的草图。

拉伸开始条件选择为：草图基准面。拉伸的终止条件为：成形到一面，参考面选择下图红色的圆柱面。

6.点击“拉伸凸台/基体”，在前视基准面上绘制如下图所示的草图。

两侧对称拉伸20mm。

7.点击“旋转凸台/基体”，在前视基准面绘制如下图所示的草图。

选择草图的一半作为旋转的截面。

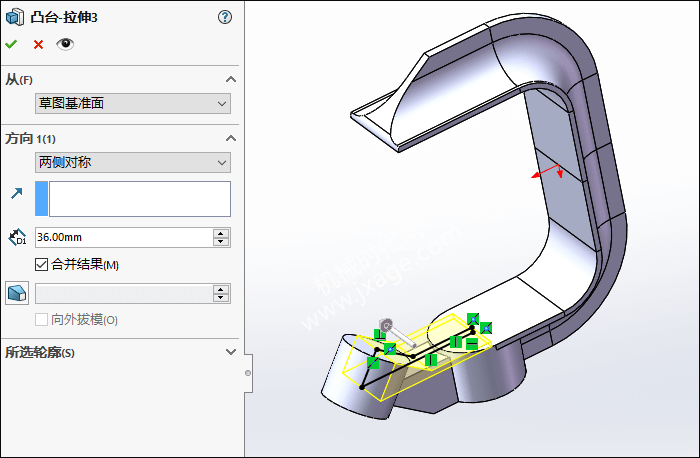

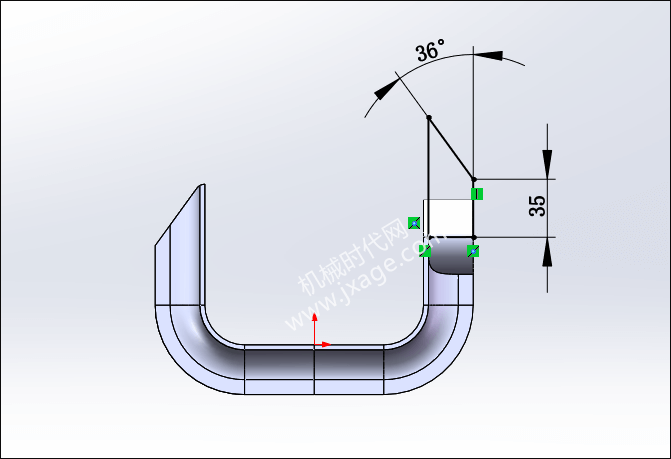

8.点击“拉伸凸台/基体”，在前视基准面上绘制如下图所示的草图。

两侧对称拉伸36mm。

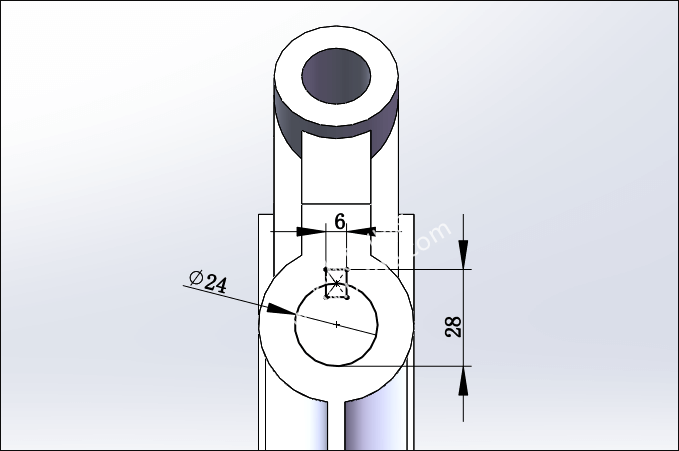

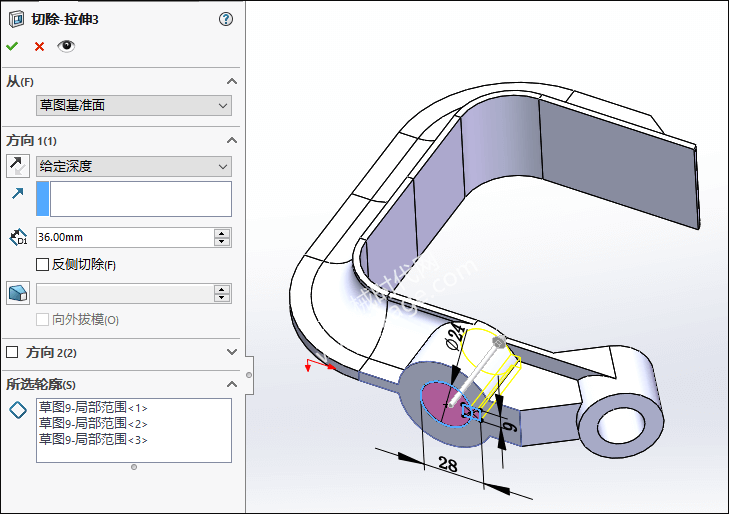

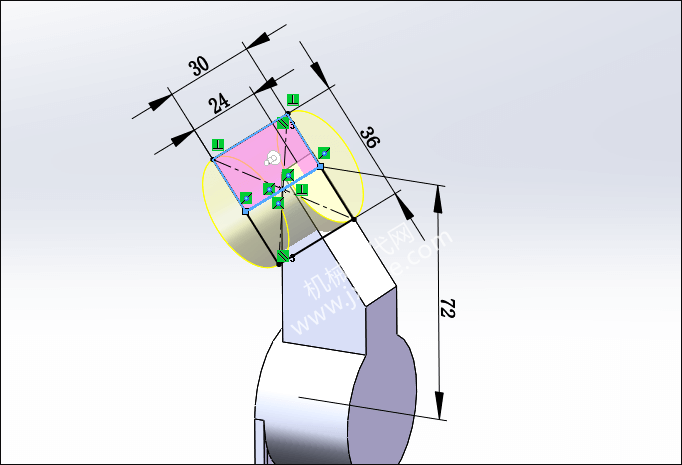

9.点击“拉伸切除”，在圆柱端面上绘制如下图所示草绘。

设置拉伸深度为36mm。

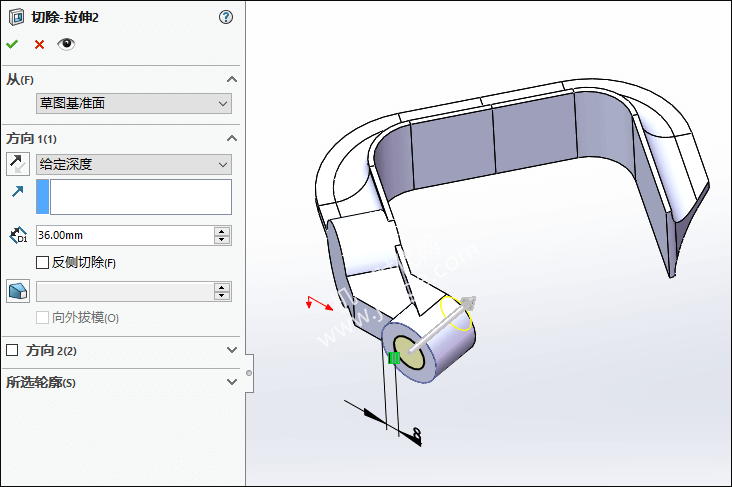

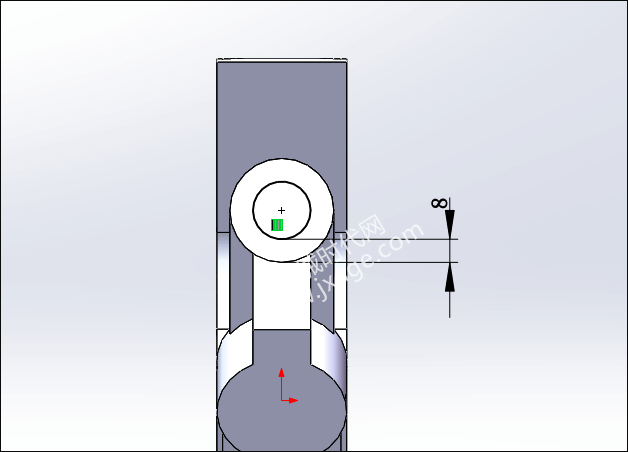

10.点击“拉伸切除”，在另外一个圆柱端面上绘制如下图所示草绘。

设置拉伸深度为36mm。

11.点击“拉伸凸台/基体”，在前视基准面上绘制如下图所示的草图。

两侧对称拉伸45mm。

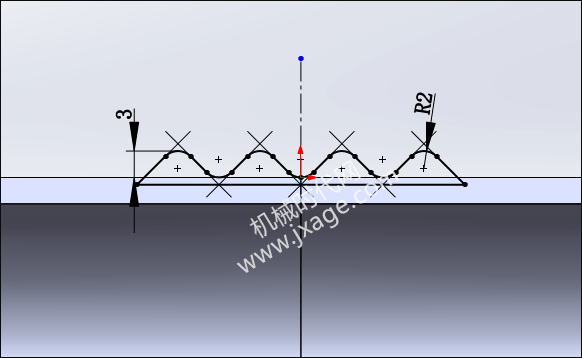

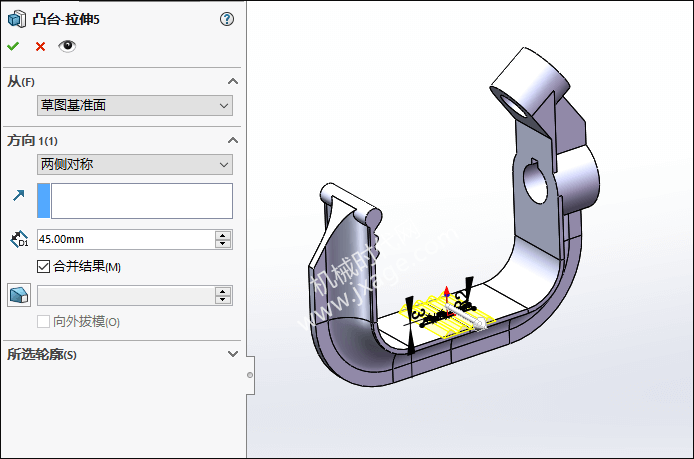

12.点击“拉伸凸台/基体”，在前视基准面上绘制如下图所示的草图。

两侧对称拉伸45mm。

完成。

模型下载：
