前面我们介绍了Proe手工布线的基本操作,今天我们通过一个实例来简单介绍导线类型的线缆布线。
文章末尾下载模型
方法:

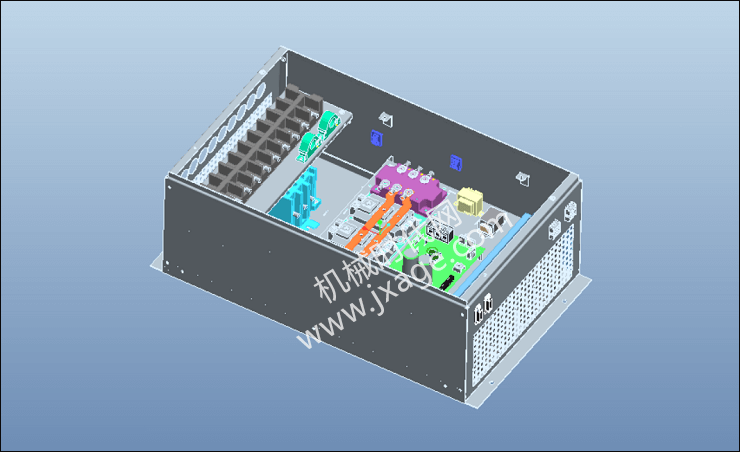

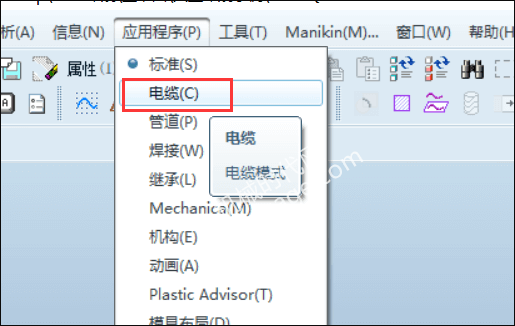

1.首先我们打开模型,点击“应用程序”-“电缆”,进入电缆模块。

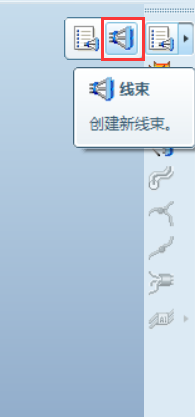

2.创建新线束。点击如下图所示的“线束”按钮,创建一个新的线束。

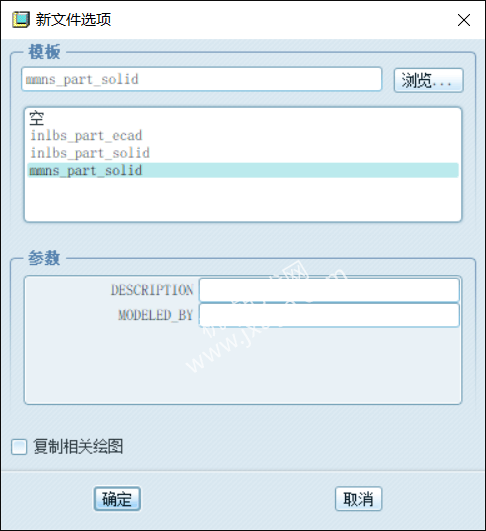

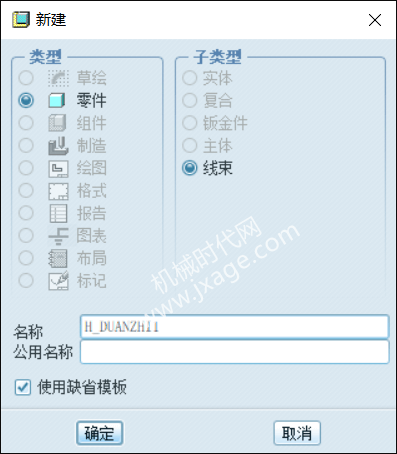

此时会弹出如下图所示的新建零件的窗口,使用默认的零件模板,零件名称如下图所示。
点击确定。

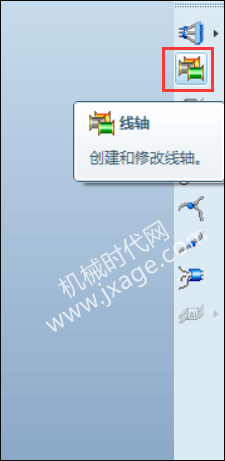

3.创建线轴。点击如下图所示的创建和修改线轴按钮。

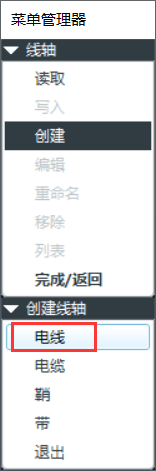

我们选择创建线轴,线轴的类型选择为电缆。
输入线轴的名称。

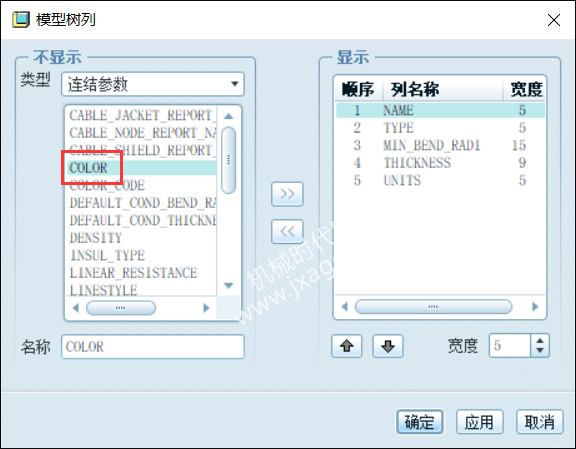

此时弹出如下图所示的电气参数窗口。我们点击“视图”-“列”。

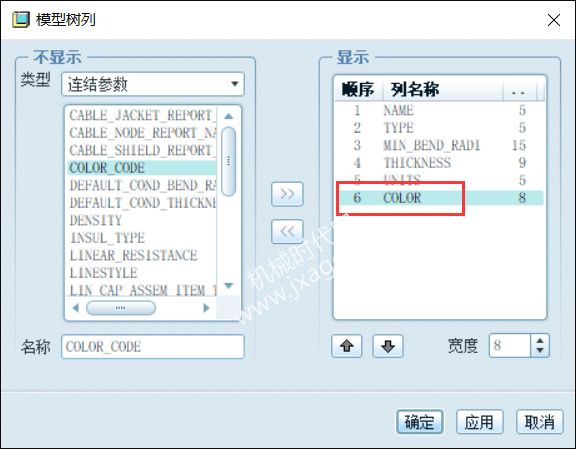

选择不显示栏中的参数COLOR,点击箭头移动到显示栏。
点击确定。

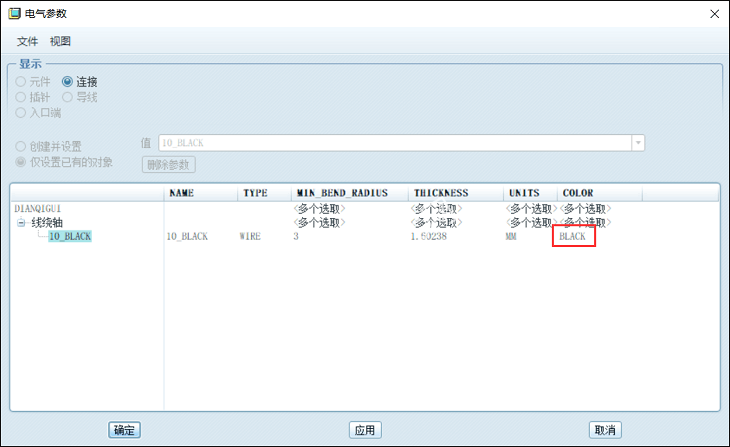

设置COLOR的参数为“BLACK”,如下图所示。

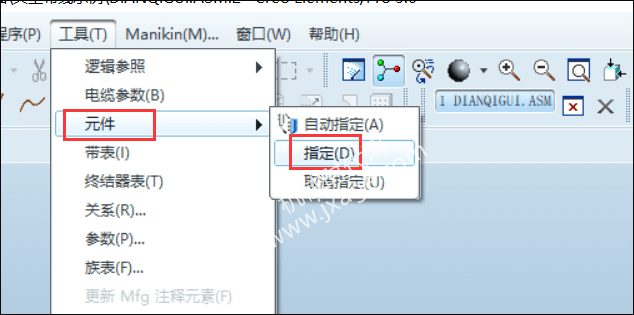

4.手工指定元件入口端、线缆类型。点击【工具】-【元件】-【指定】。

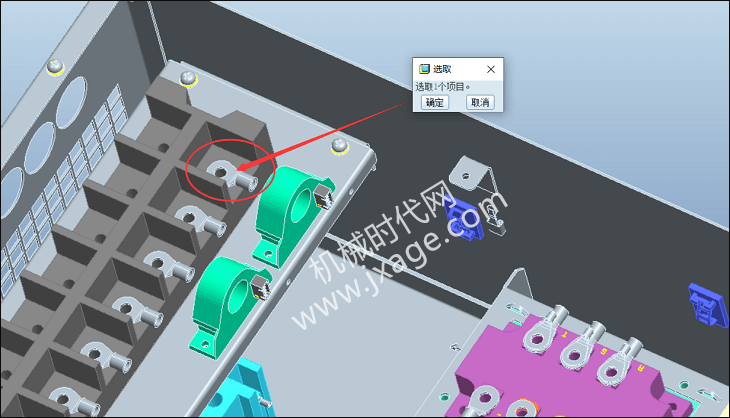

选择如下图箭头所指的零件。

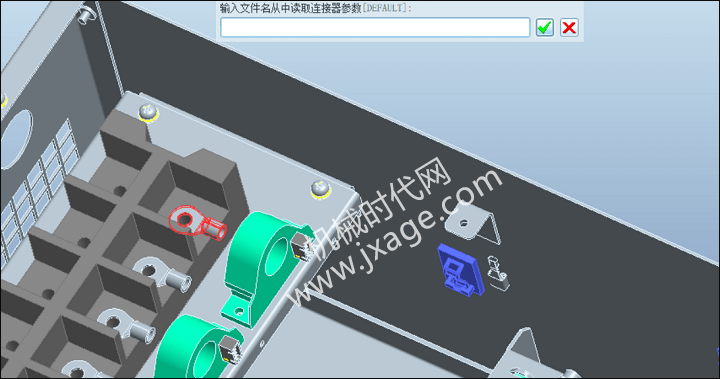

直接单击勾号。

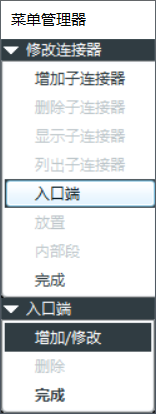

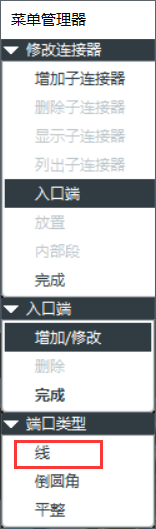

点击“入口端”-“增加/修改”。

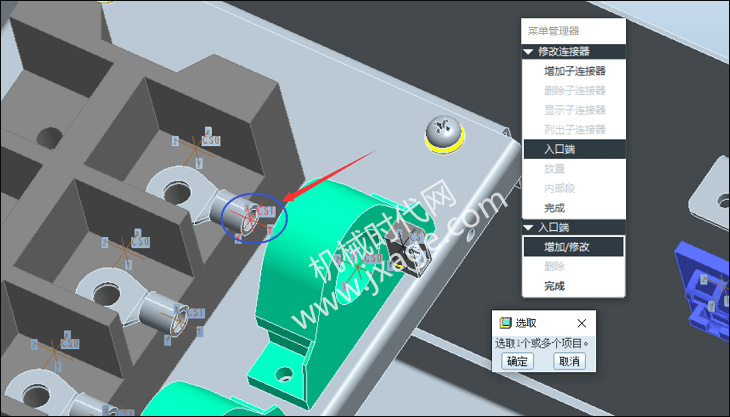

选择如下图所示的坐标。
设置连接器内的电缆长度为5。
设置端口类型为“线”。
点击勾号。
5.采用同样的方法再次指定元件入口端、线缆类型。

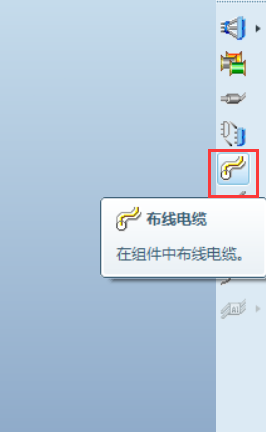

6.点击布线电缆按钮。

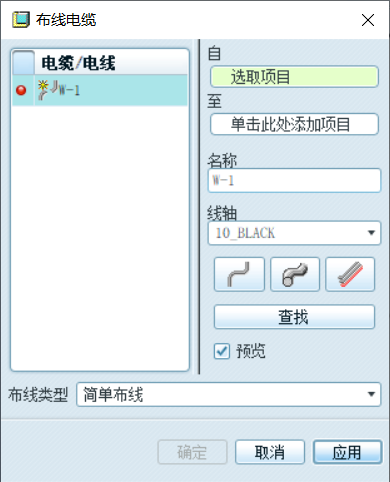

点击下图中的“新建一个线特征进行布线”按钮,此时会自动创建一个W-1的电缆。

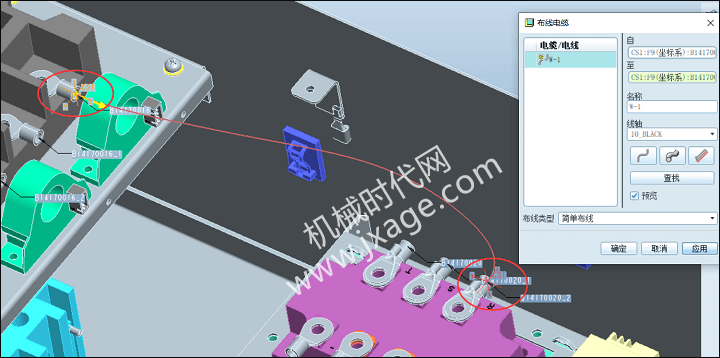

依次选择前面我们定义的两个电气元件入口端坐标系。

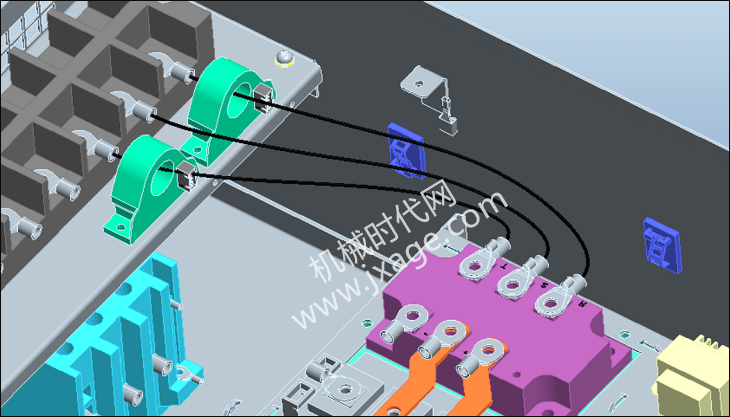

7.采用同样的方法创建另外2个线缆。点击工具栏中的“粗电缆”按钮显示电缆的外观,如下图所示。
后面我们还可以对线缆的路径进行调整。
