SolidWorks竞赛练习题（28）

文章末尾下载模型和练习题

方法：

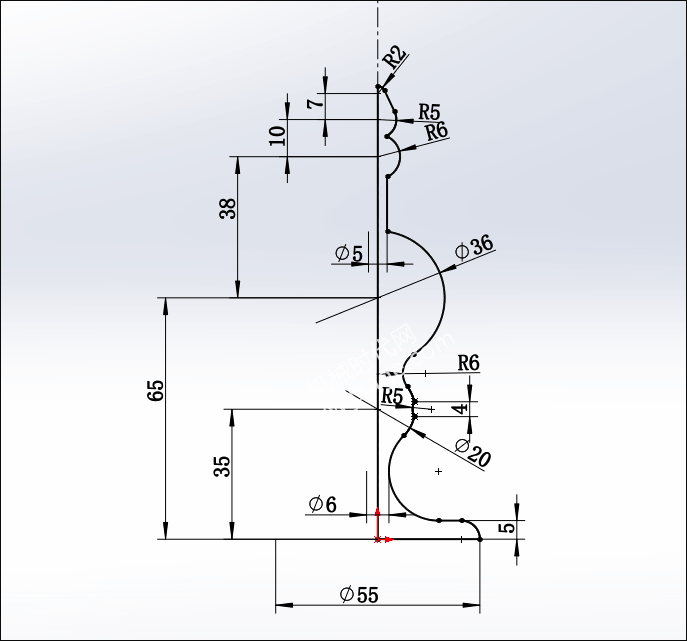

1.点击“旋转凸台/基体”，在前视基准面绘制如下图所示的草图。

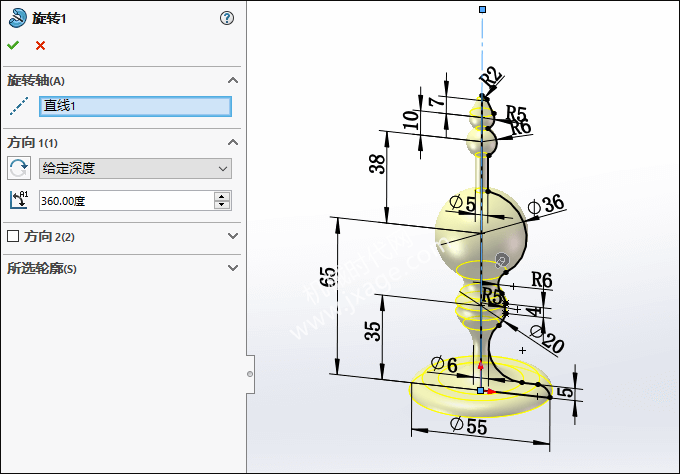

点击勾号完成。

2.再次点击“旋转凸台/基体”，在前视基准面绘制如下图所示的草图。

点击勾号完成，注意取消勾选“合并结果”。

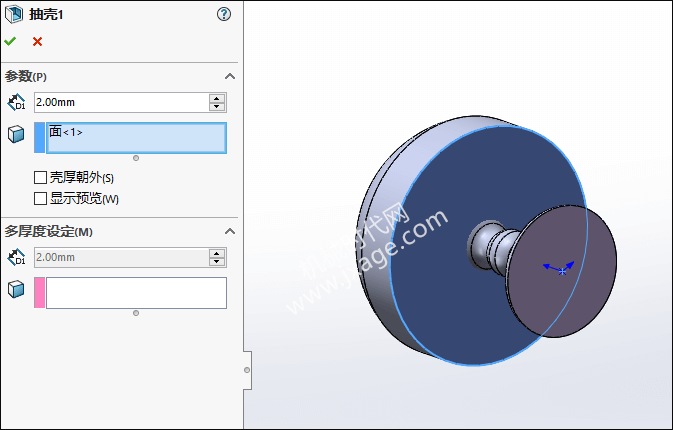

3.抽壳。选择上一步的旋转实体的下表面作为移除的面，壳厚为2mm。

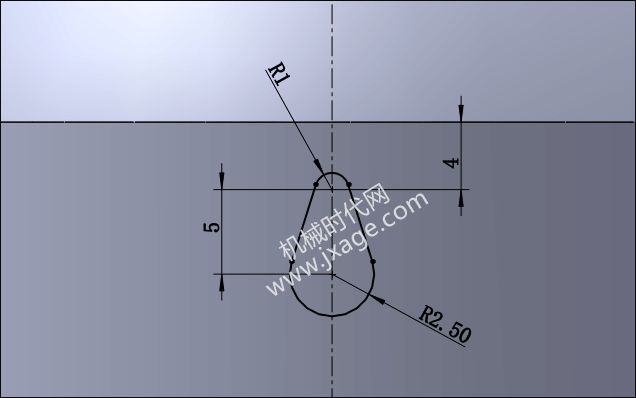

4.在前视基准面绘制如下图所示的草图。

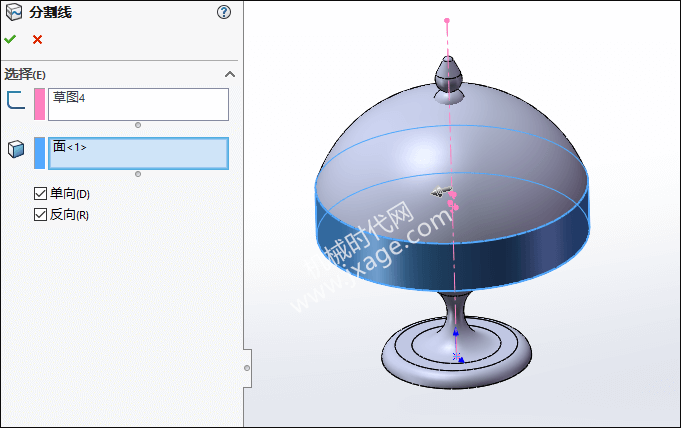

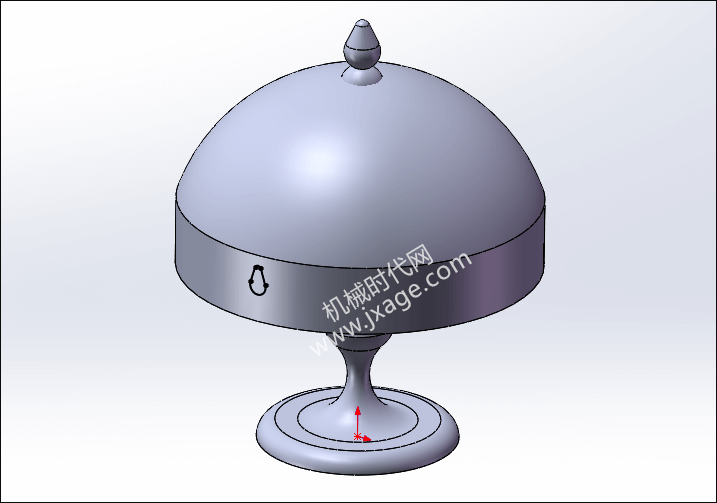

5.点击【插入】-【曲线】-【分割线】，类型选择“投影”，选择上一步的草图，将其投影到下图所示的曲面上。

6.通过上一步的分割线创建3D草图。

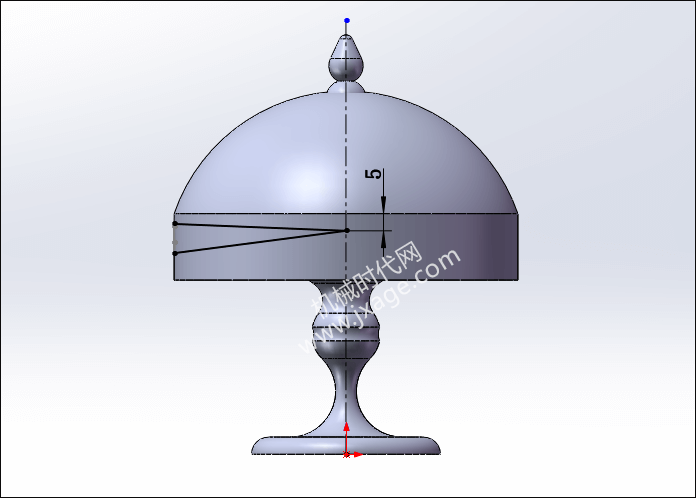

7.在右视基准面上绘制如下图所示的草图。

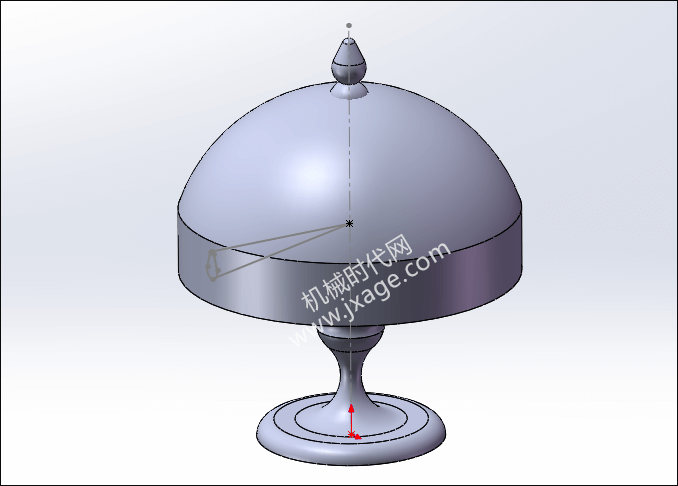

8.创建包含如下图所示点的3D草图。

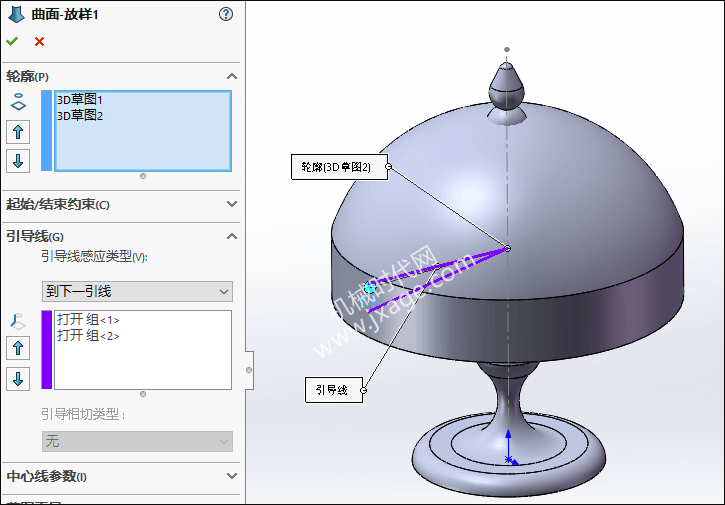

9.点击【插入】-【曲面】-【放样曲面】，选择第6步和第8步的3D草图作为放样的轮廓，选择步骤7的曲线作为引导线。

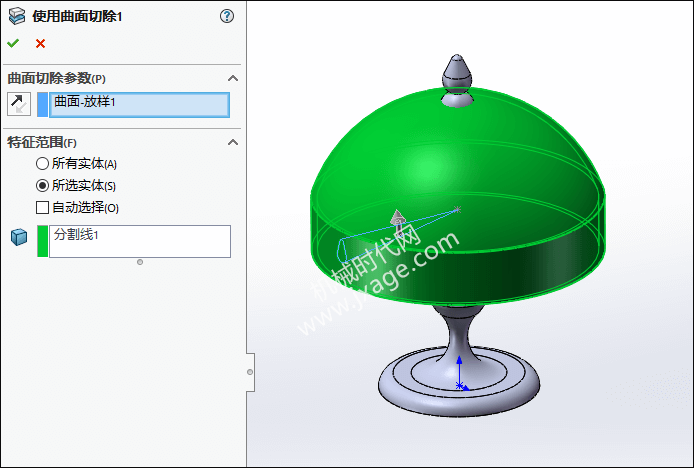

10.点击【插入】-【切除】-【使用曲面】，选择蓝色的曲面作为切除曲面，选择绿色的实体作为被切的对象。

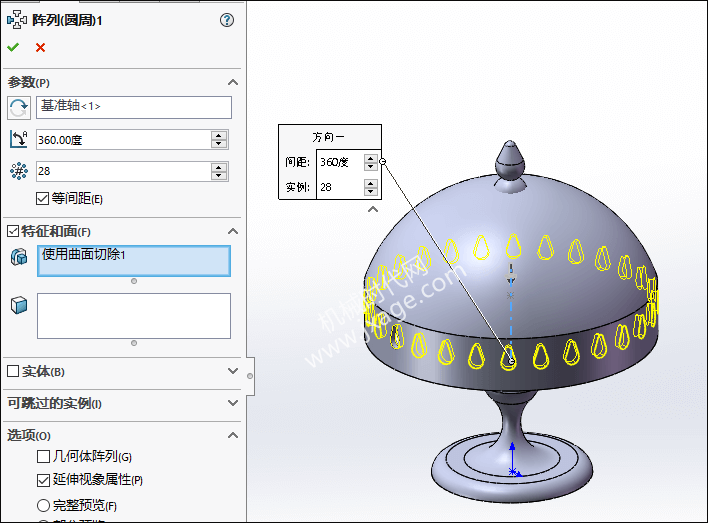

11.圆周阵列，选择上一步的切除特征作为阵列对象，阵列数量为28。

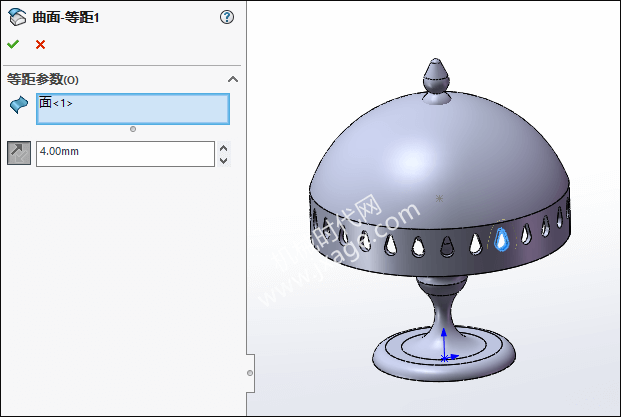

12.【插入】-【曲面】-【等距曲面】，选择如下图的切口端面作为偏移的面，等距偏移的距离为4mm。

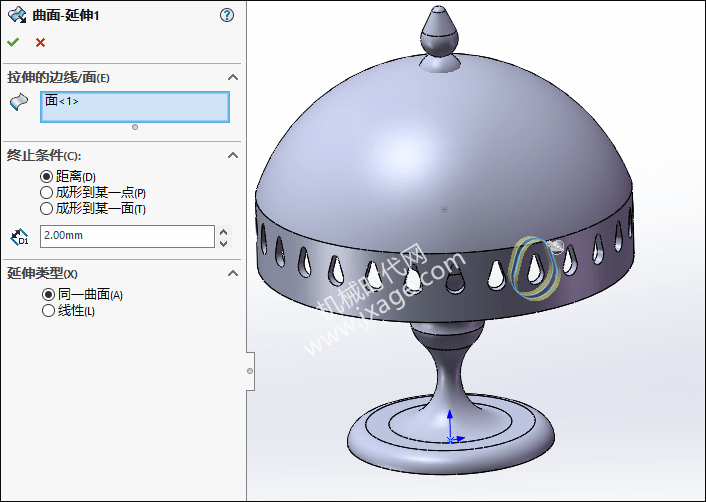

13.为了便于查看和选择，我们可以点击【插入】-【曲面】-【延伸曲面】，将上一步等距的曲面进行延伸。

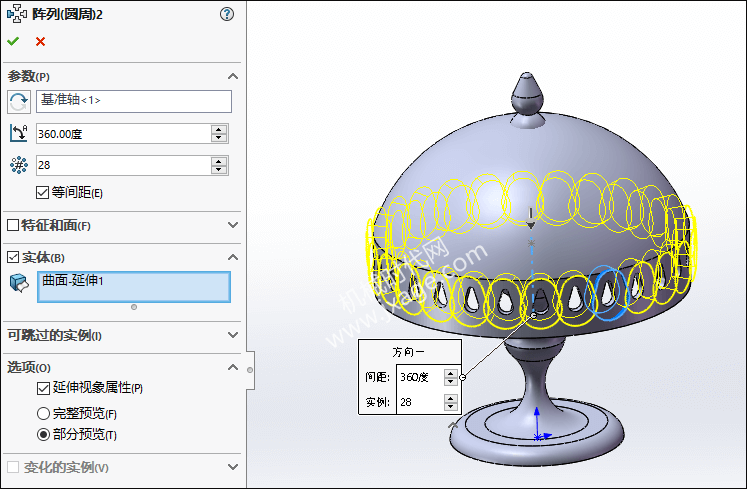

14.圆周阵列，选择上一步的曲面作为阵列对象，阵列数量为28。

阵列完成。

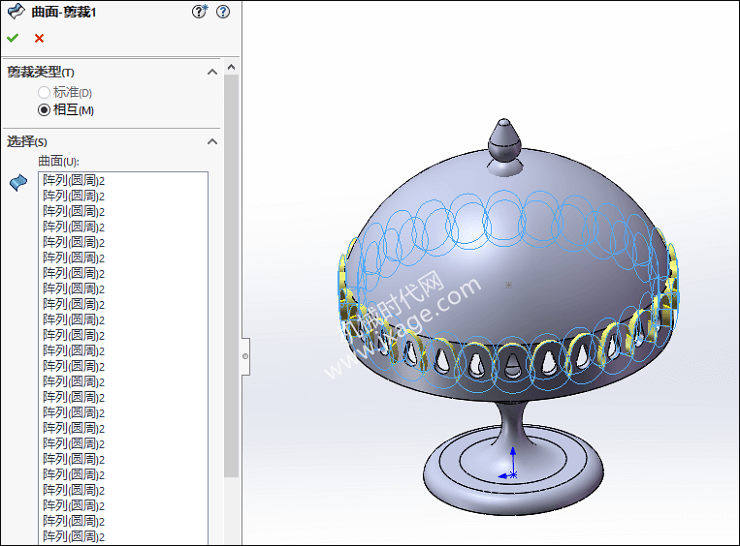

15.点击【插入】-【曲面】-【剪裁曲面】，类型选择“相互”，依次选择上一步阵列的所有曲面。点击曲面的下半部分进行保留。

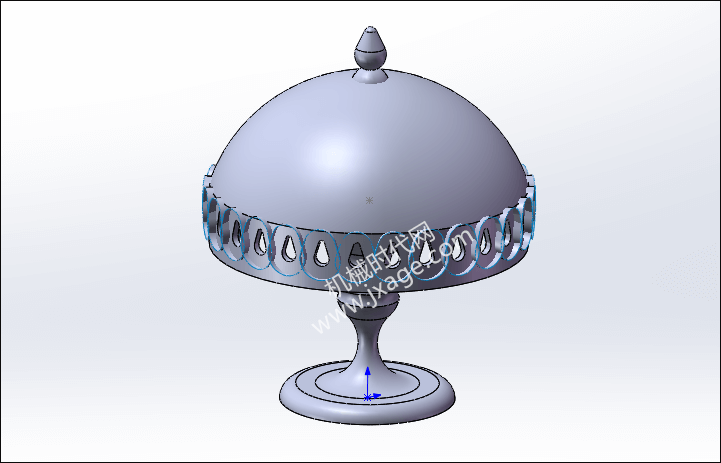

剪裁完成。

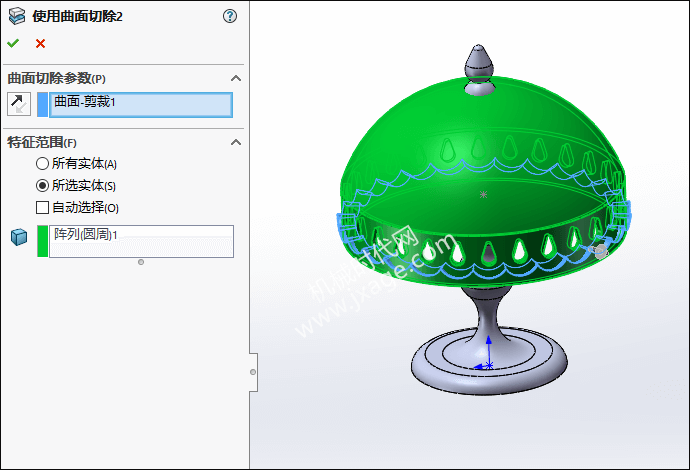

16.点击【插入】-【切除】-【使用曲面】，利用上一步的剪裁后的曲面对绿色实体进行切除。

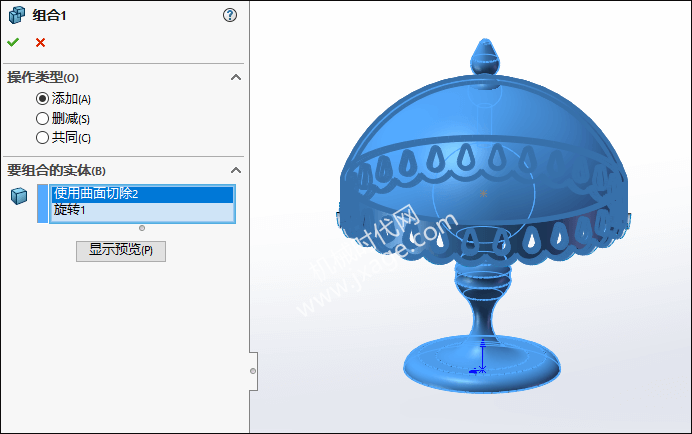

17.点击【插入】-【特征】-【组合】，类型选择添加，将两个实体进行合并。

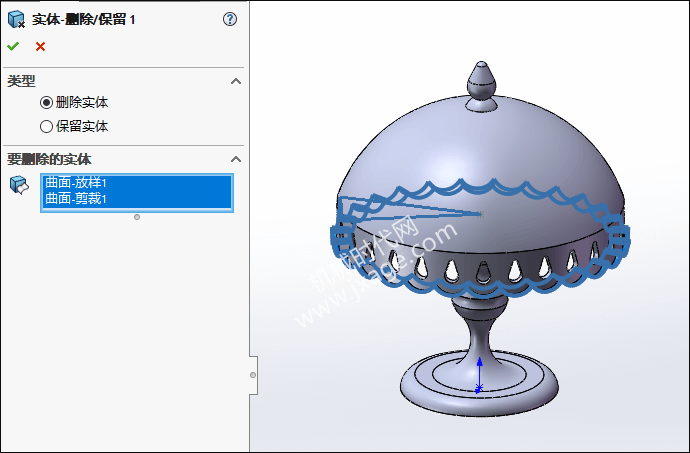

18.点击【插入】-【特征】-【删除/保留实体】，将两个曲面进行删除。

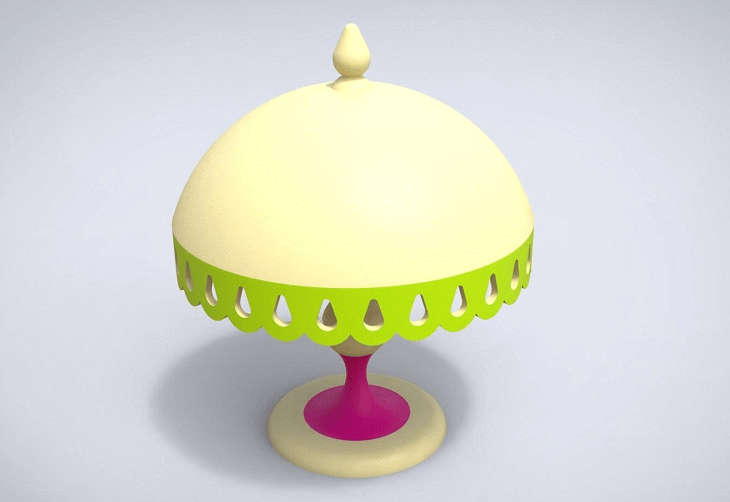

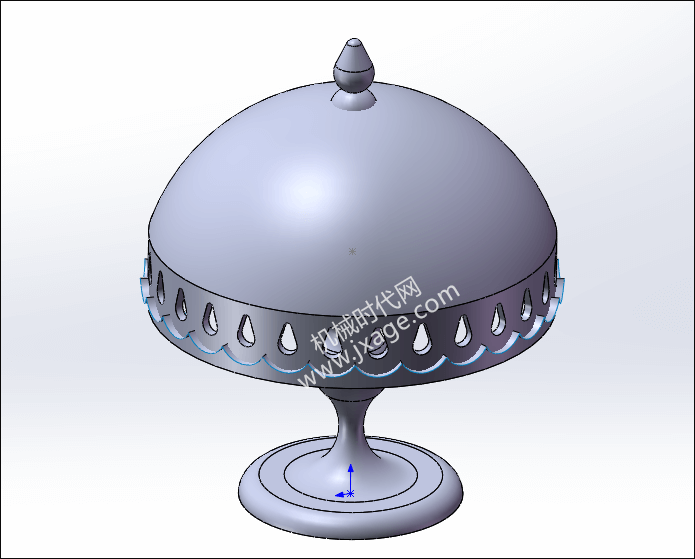

19.完成。

模型下载：
