SolidWorks竞赛练习题(29)

  • 5,168 次阅读
  • 阅读模式

文章末尾下载模型和练习题

方法:

1.点击草图,在前视基准面绘制如下图所示的草图。

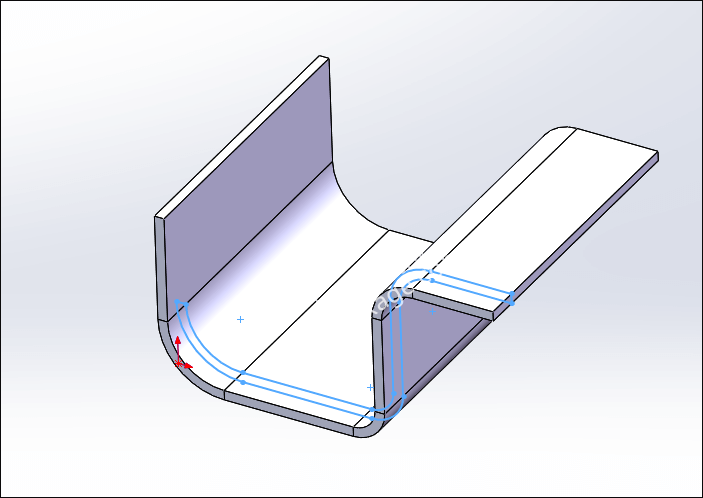

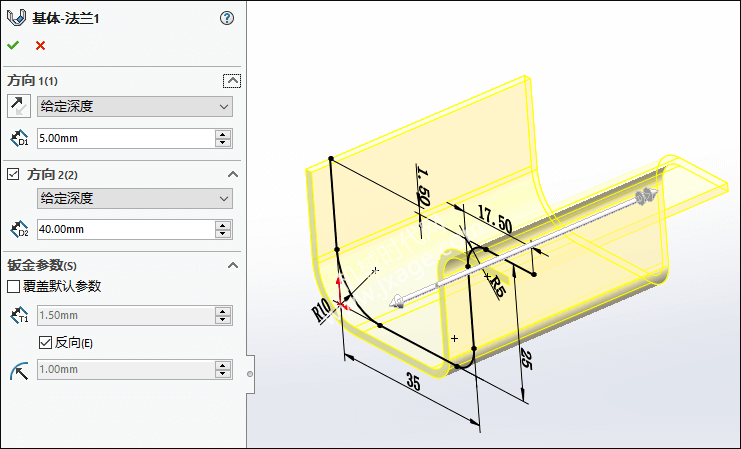

2.创建基体法兰。点击基体法兰,选择上一步的草图,设置钣金厚度为1.5mm,方向1的深度为5mm,方向2的深度为40mm,其余参数全部默认。

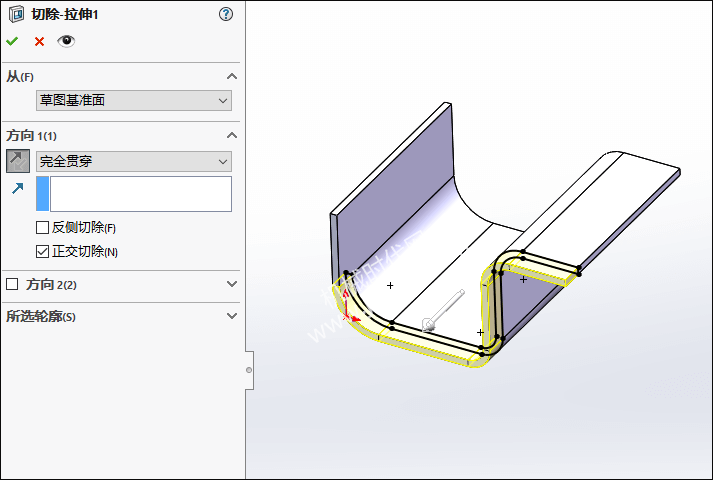

2.点击拉伸切除,在前视基准面上绘制草图。

选择完全贯穿。

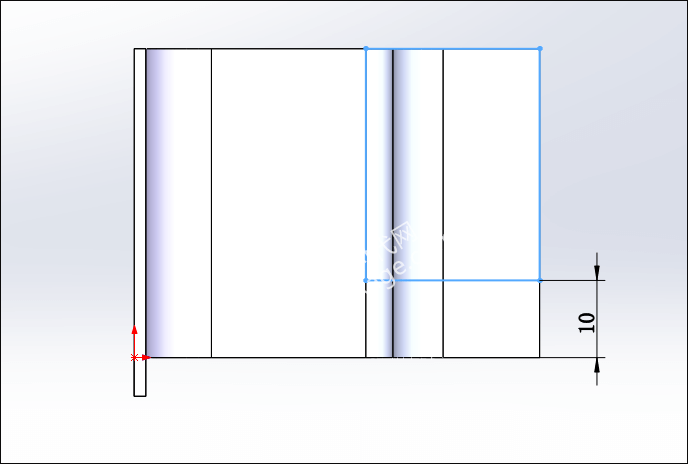

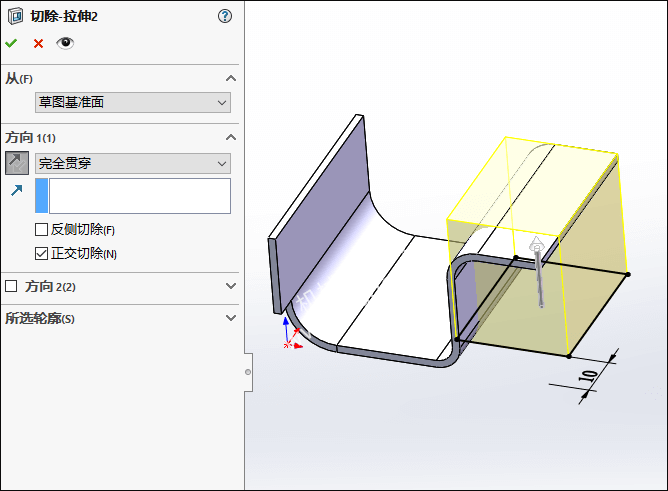

3.点击拉伸切除,在上视基准面上绘制草图。

选择完全贯穿。

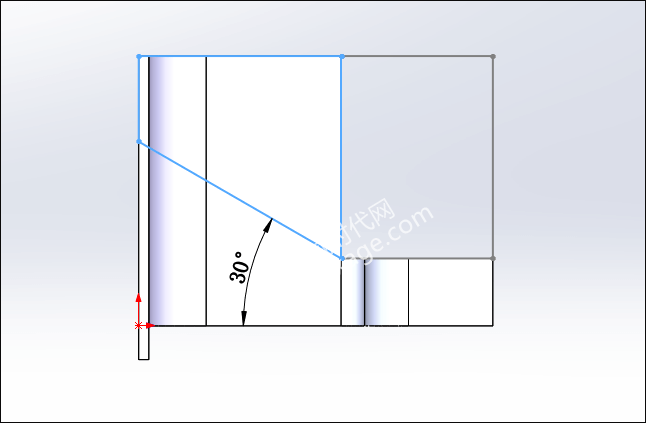

4.点击拉伸切除,在上视基准面上绘制草图。

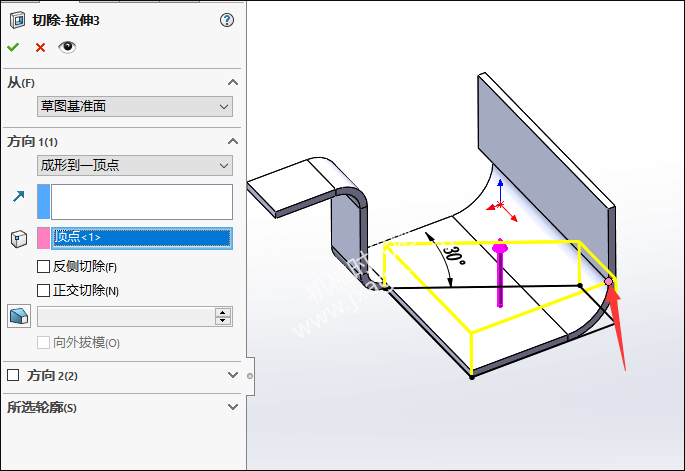

拉伸方式选择“成形到一顶点”,选择如下图红色箭头所指的点。

5.倒圆角。

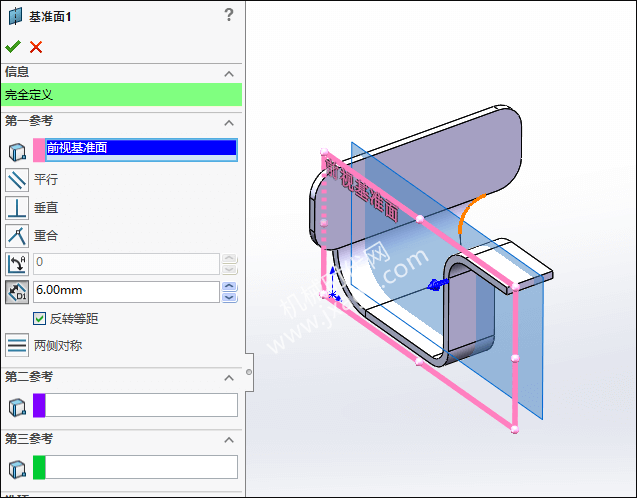

6.创建基准面1。

7.在上一步创建的基准面上绘制如下图所示的草图。

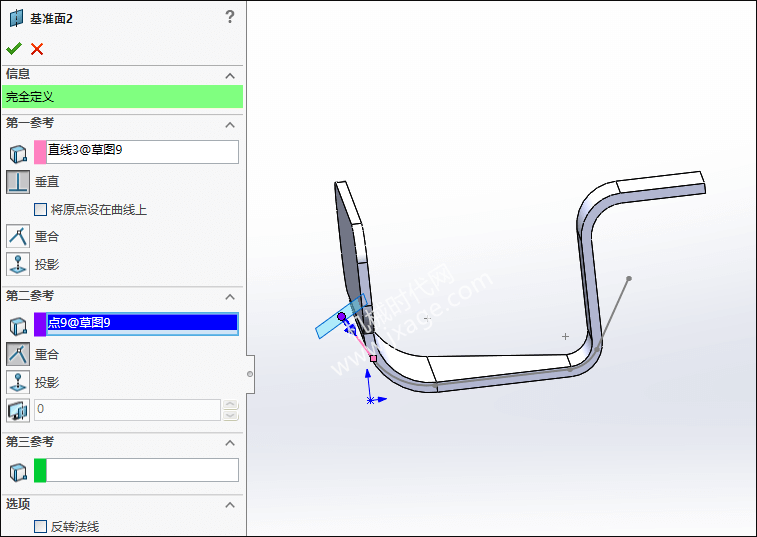

8.创建基准面2。

9.在上一步创建的基准面上绘制如下图所示的草图。

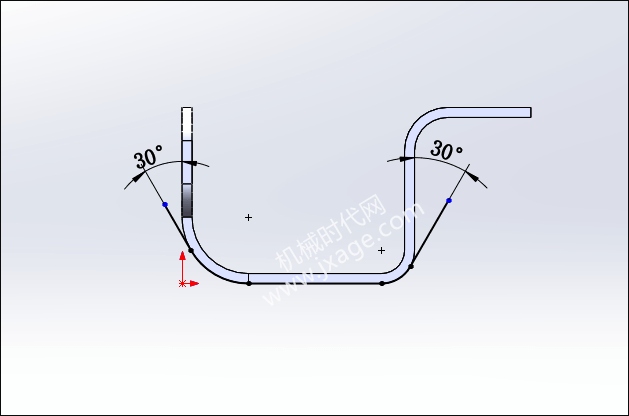

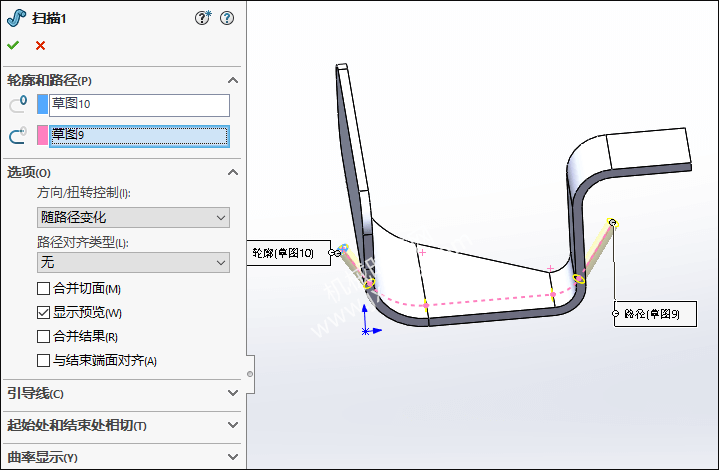

10.点击扫描,依次选择第7步和第9步的草图作为扫描的路径和轮廓。

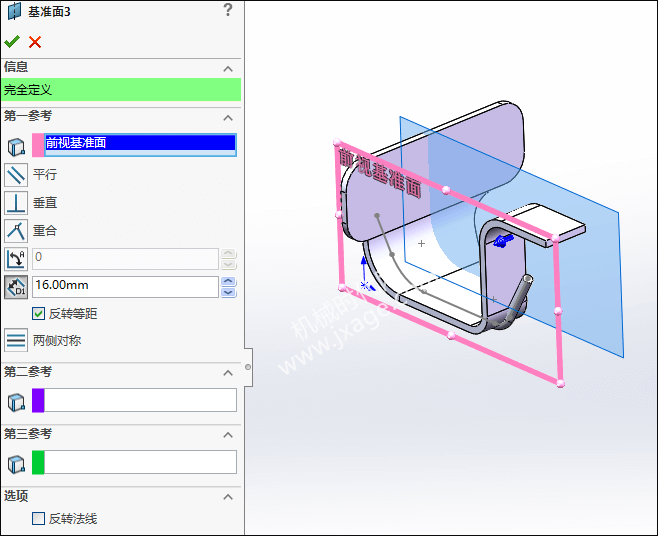

11.创建基准面3。

12.在上一步创建的基准面上绘制如下图所示的草图。

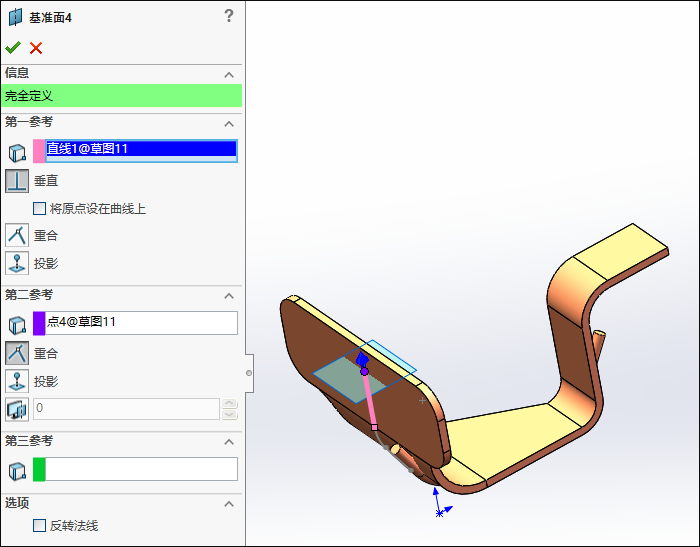

13.创建基准面4。

14.在上一步创建的基准面上绘制如下图所示的草图。

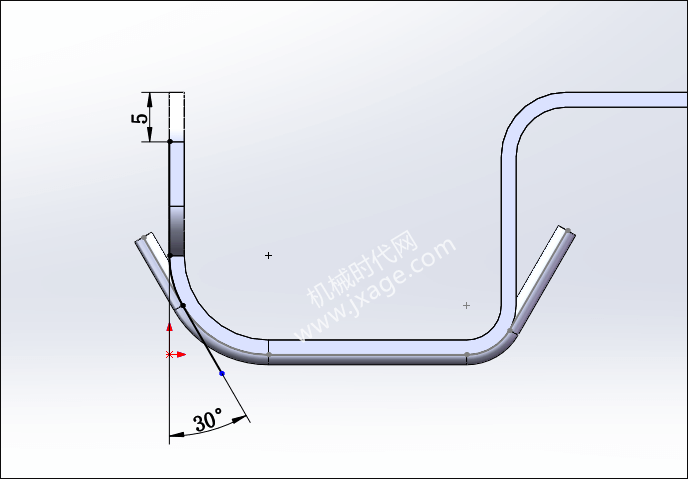

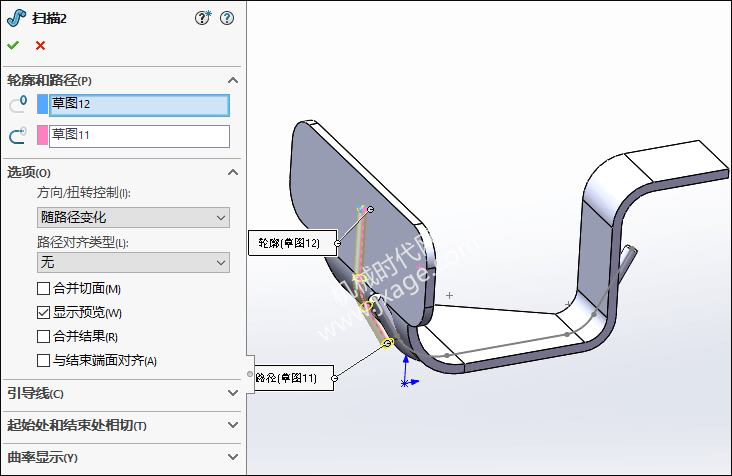

15.点击扫描,依次选择第7步和第9步的草图作为扫描的路径和轮廓。

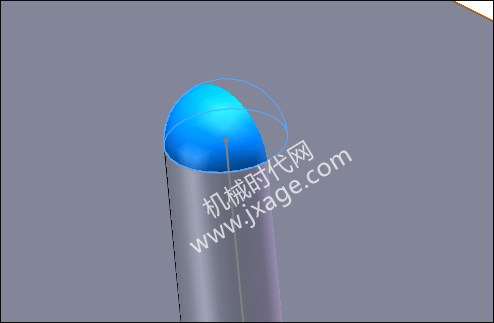

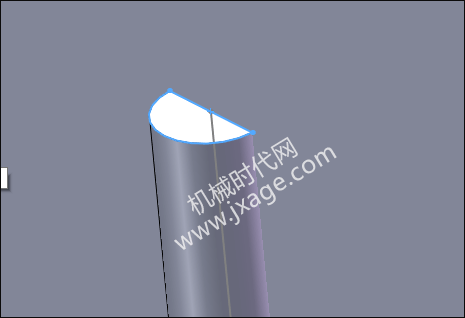

16.点击旋转,在扫描2的端面绘制如下图所示的截面。

旋转完成。

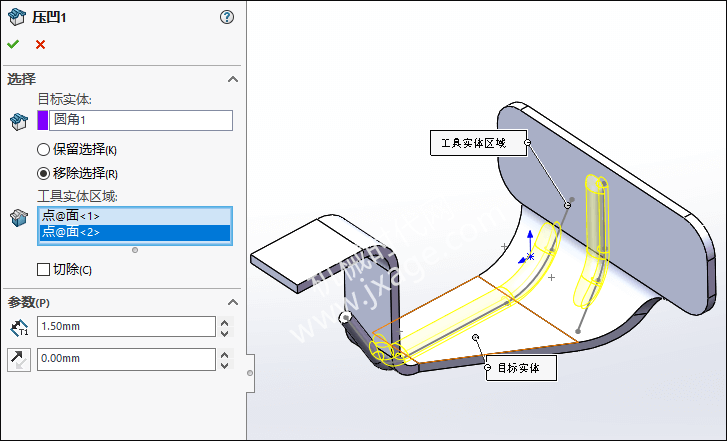

17.点击【插入-【特征】-【压凹】,选择两个扫描特征作为工具实体进行压凹。

18.点击【插入】-【特征】-【删除/保留实体】,类型选择“删除实体”,将之前的工具实体进行删除。

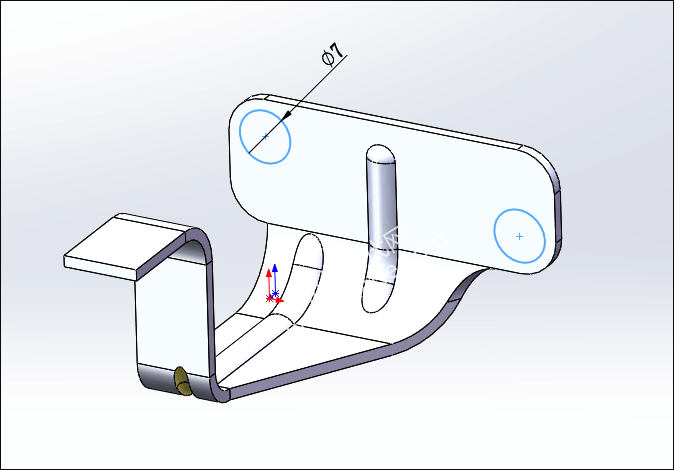

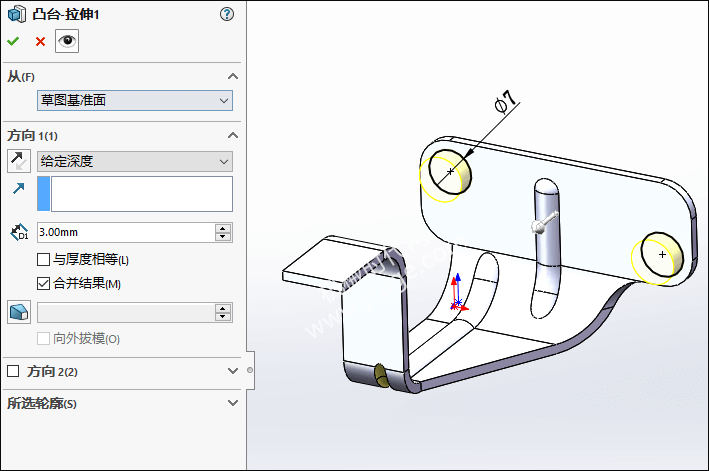

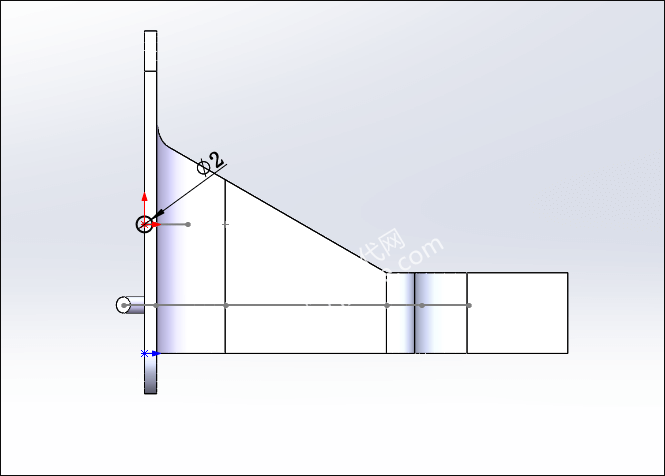

19.点击“拉伸凸台/基体”,在前视基准面绘制如下图所示的草图。

设置拉伸高度3mm。

20.拉伸切除。

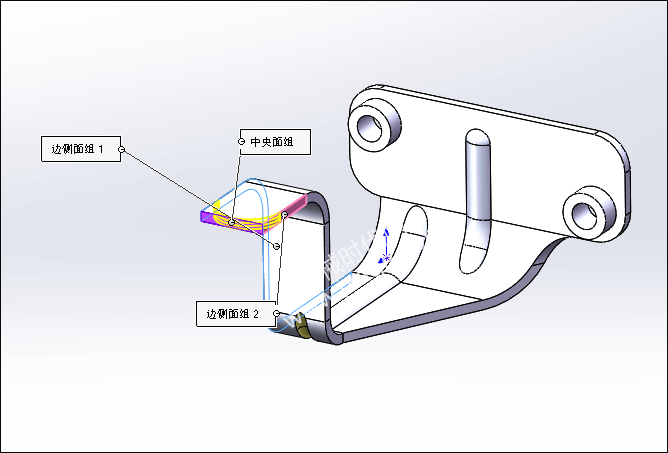

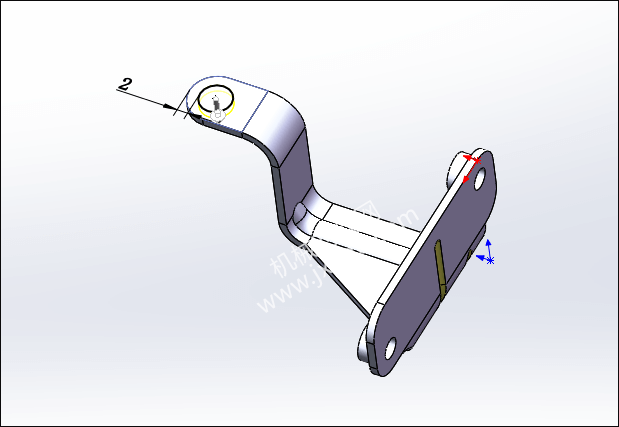

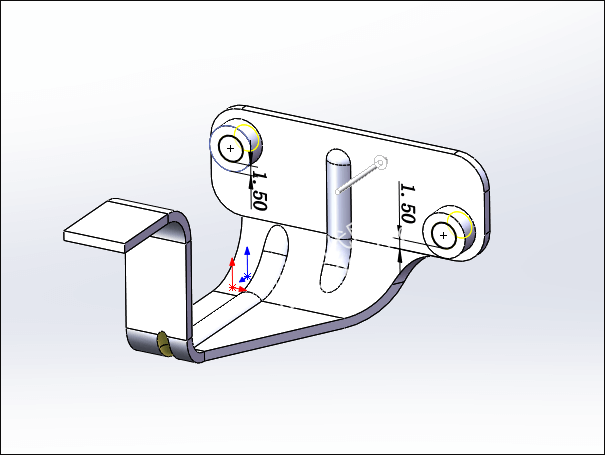

21.倒圆角。

22.拉伸切除。

完成。
