Proe三维建模（5）：尺寸阵列之旋转楼梯

本篇文章主要介绍如何使用尺寸阵列创建楼梯。结果如下图。

方法：

1.新建一个零件。

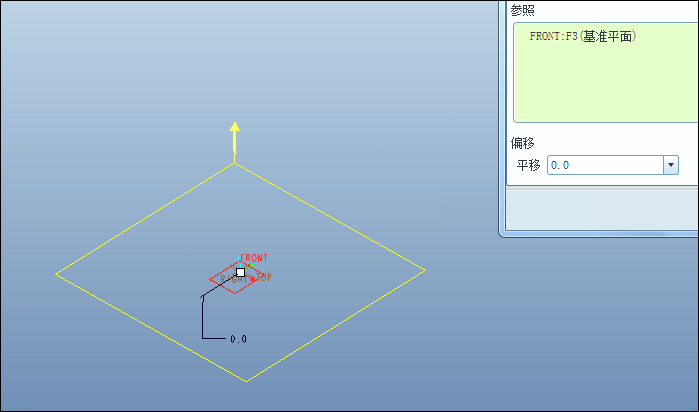

2.点击基准平面工具，选择FRONT平面作为参照平面，创建DTM1平面，如下图所示。

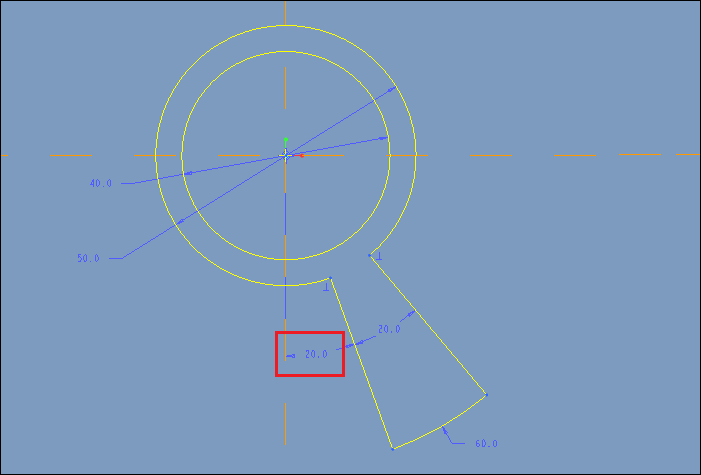

3.在DTM1平面绘制如下截面。注意下图红色方框中的尺寸为下面阵列的驱动尺寸。

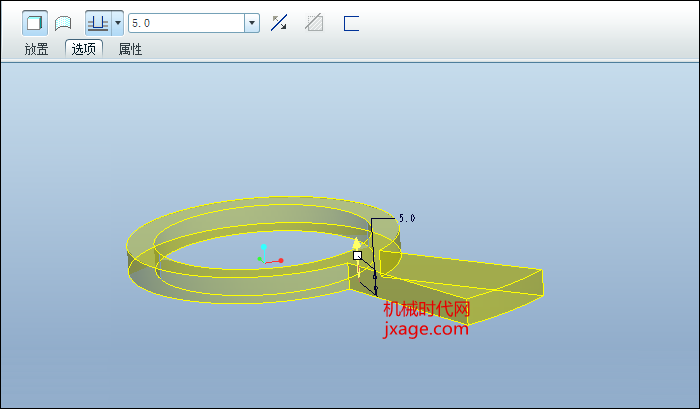

拉伸长度为5。

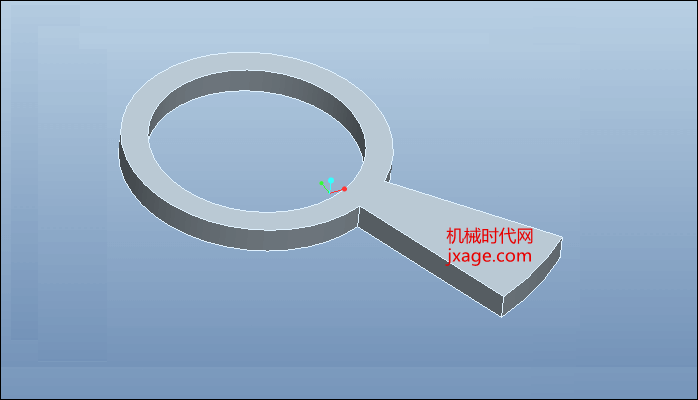

完成。

4.选择拉伸特征和DTM1鼠标右击选择【组】，这样就可以将这两个特征放到同一个图层中，便于我们选择二者所包含的尺寸。

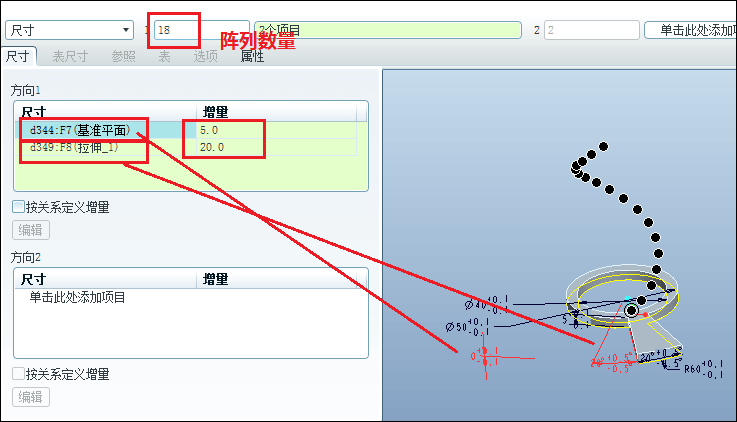

5.选择【组LOCAL_GROUP】，鼠标右击选择【阵列】，阵列类型为【尺寸】，在方向1内，按住CTRL键，选择第3步红色方框中的尺寸和DTM1的偏移尺寸设置好数量和增量尺寸。

6.完成。

模型下载：
