Proe拆模设计实例练习（4）:含靠破孔的拆模

最终结果如下图所示：

方法：

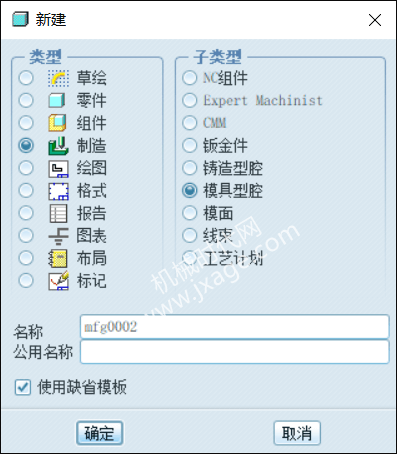

1.首先我们点击【新建】，类型选择“制造”，子类型选择“模具型腔”，如下图所示。模板选择“mmns_mfg_mold”，点击确定完成。

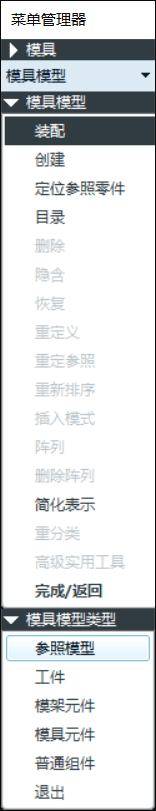

2.添加参照模型。所谓参照模型就是我们需要进行开模的模型，它是模具开发的基础。依次点击“模具模型”-“装配”-“参照模型”。

选择我们需要进行拆模的零件，将其像在装配体中插入零件一样进行定位。

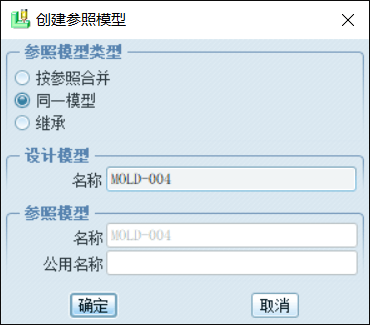

参考模型类型选择“同一模型”，点击确定完成。

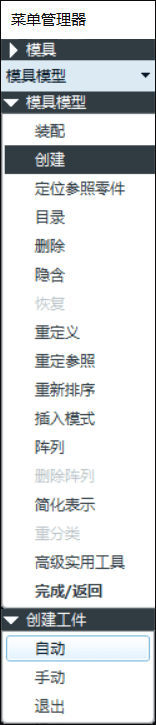

3.创建模具工件。点击“模具模型”-“创建”-“工件”-“自动”，如下图所示。

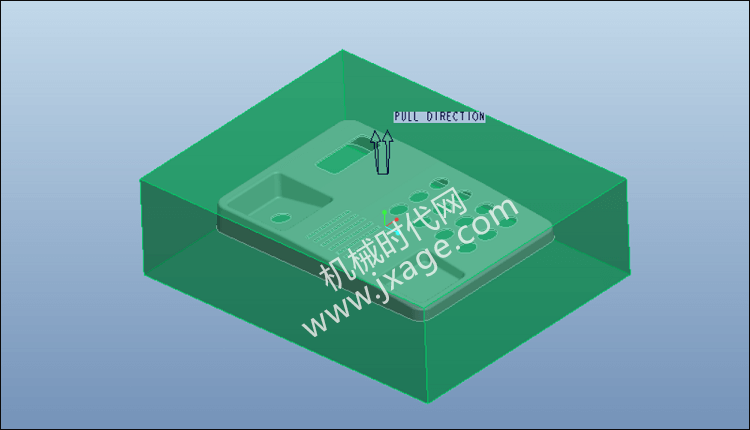

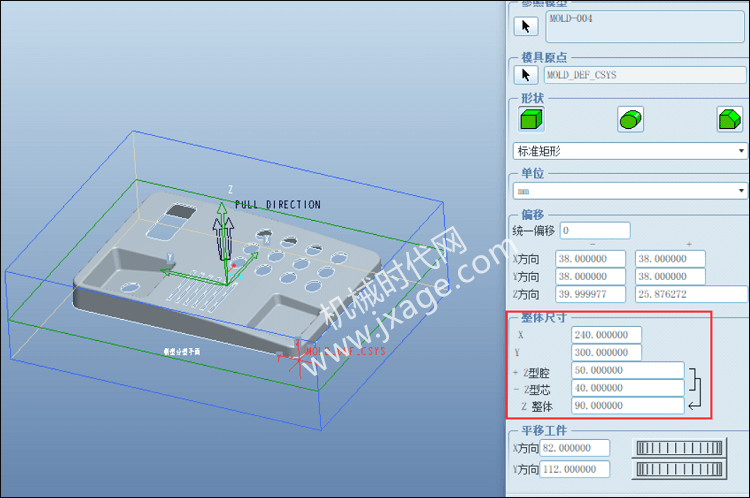

选择模型的坐标系作为模具原点。设置工件的整体尺寸X为240，Y,方向为300，+Z型腔为50，-Z型腔为40，如下图所示。

点击确定完成。

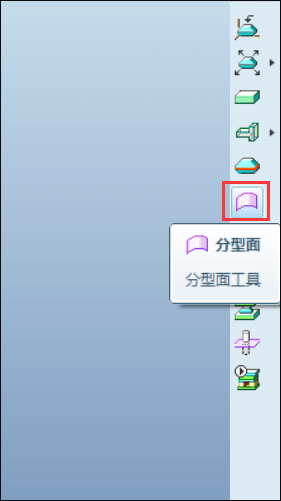

4.点击分型面工具按钮，如下图所示。

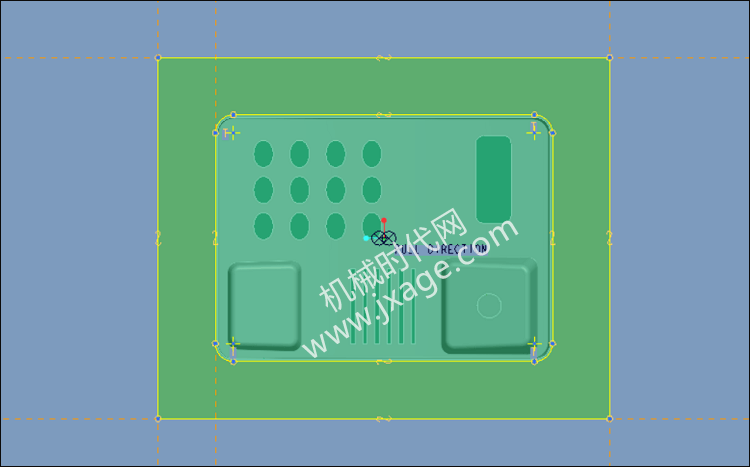

1）点击填充按钮，绘制如下图所示的草图，点击勾号完成填充平面的创建。

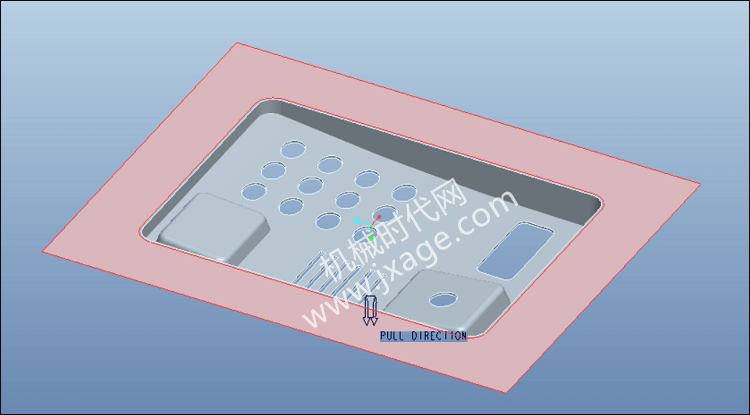

完成。

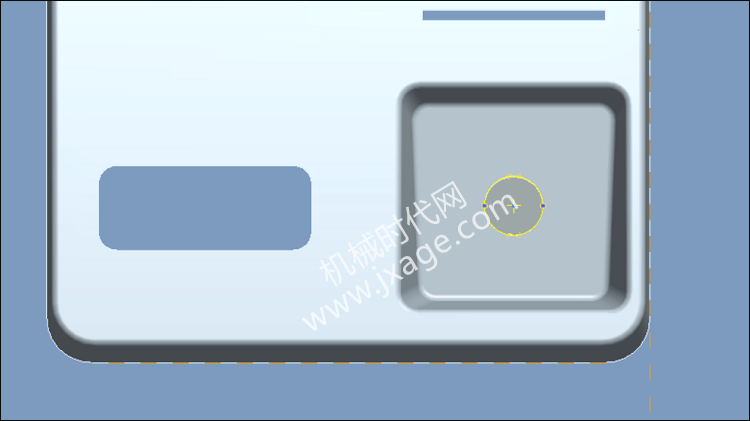

2）在平面靠破孔的位置再次利用填充工具创建填充面。

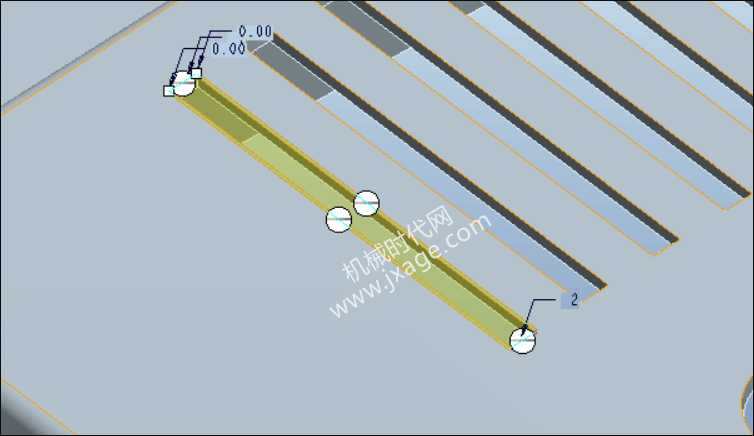

3）通过边界混合将以下的矩形孔进行封闭，注意设置边界的约束条件为相切。

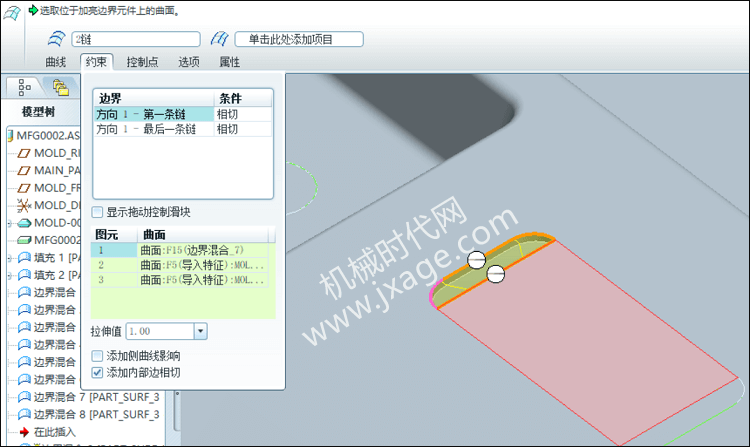

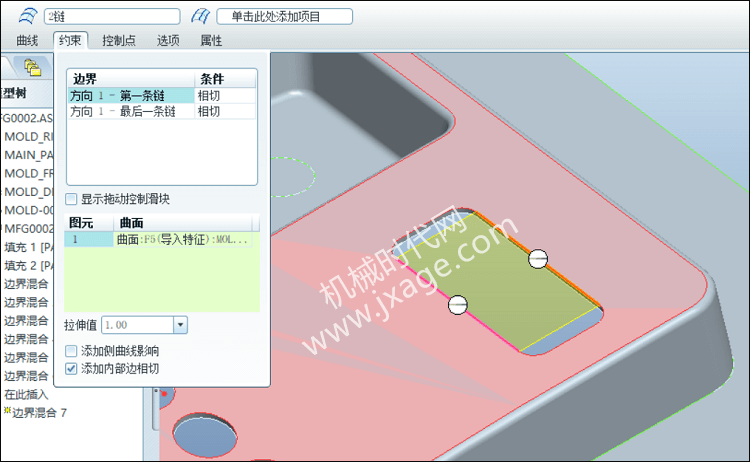

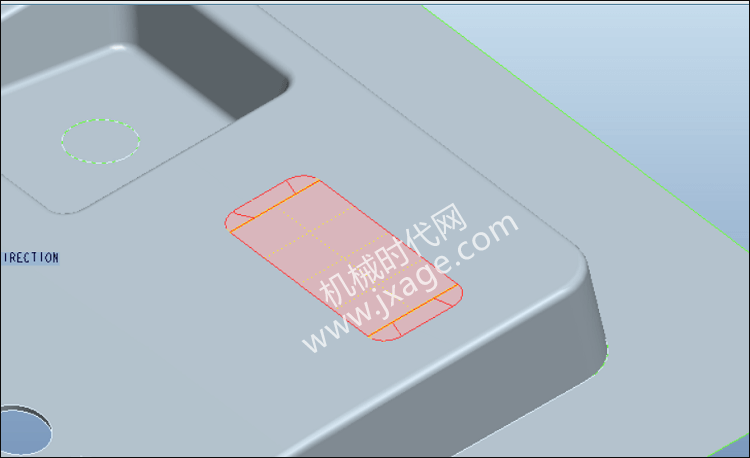

4）通过边界混合将以下的矩形孔进行封闭。

注意设置边界的约束条件为相切。

边界混合完成。

5）如何封闭按钮部分的孔呢？由于按钮孔所在的面不是平面，无法通过填充命令来封闭，边界混合命令也不太适用。

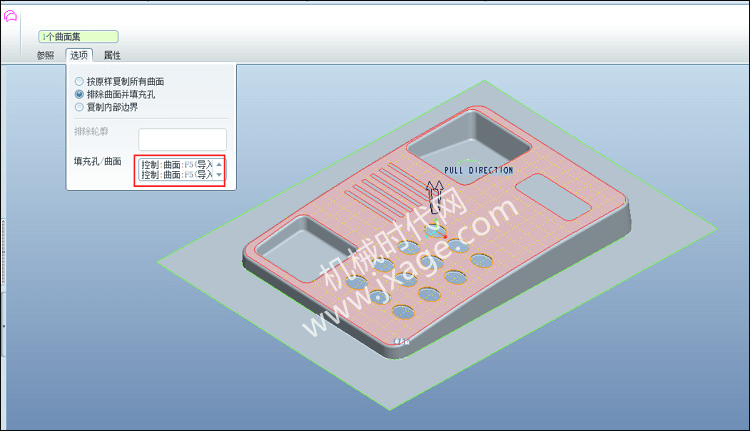

这是我们可以使用复制曲面的方法。首先复制按钮所在的曲面，将按钮所在的孔进行排除，这样就会复制出一个没有按钮孔的曲面，如下图所示。

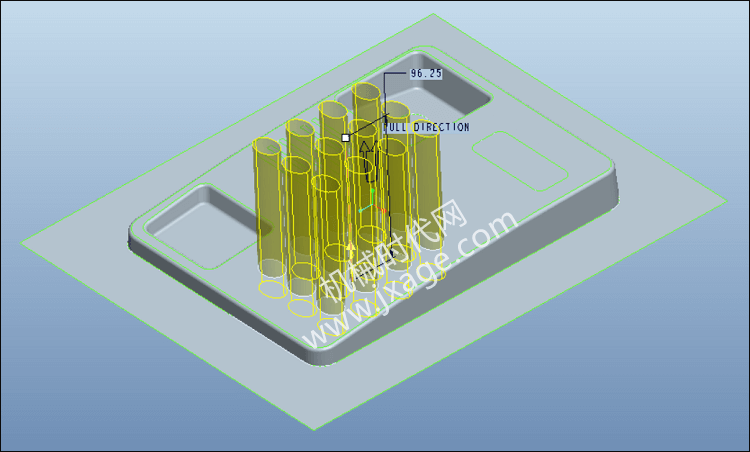

然后拉伸出如下图所示的曲面。

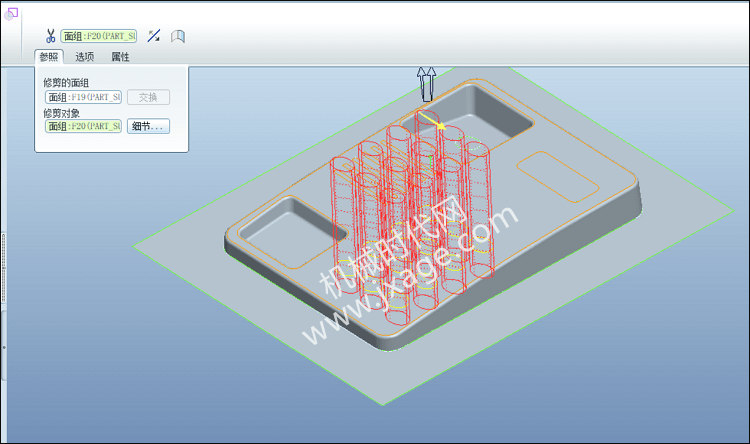

利用拉伸曲面对复制曲面进行修剪，这样可以将按钮孔的部分进行封闭。

靠破孔完成封闭。

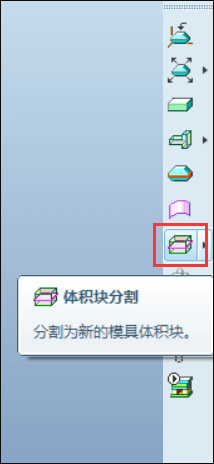

5.对工件进行分割。点击“体积块分割”，如下图所示。

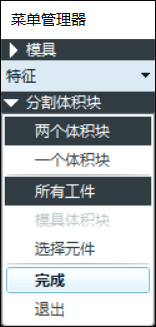

选择“两个体积块”和“所有工件”，点击确定。

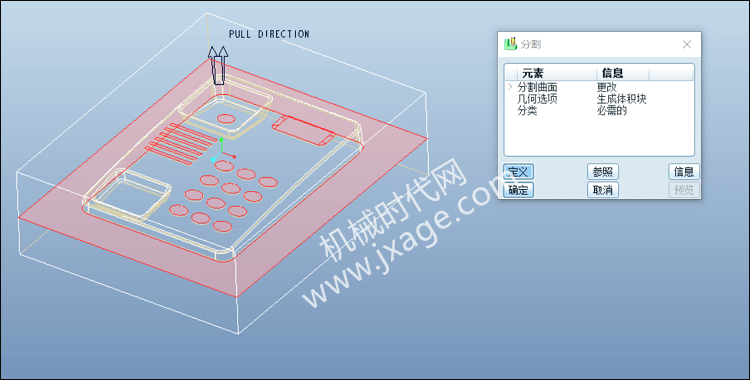

依次选择上一步创建的所有曲面，点击确定。

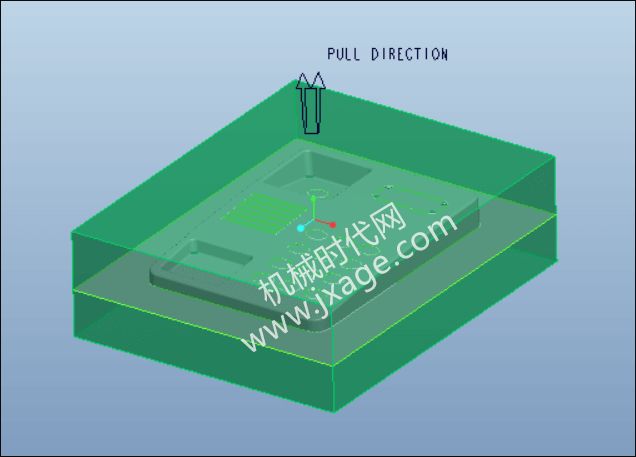

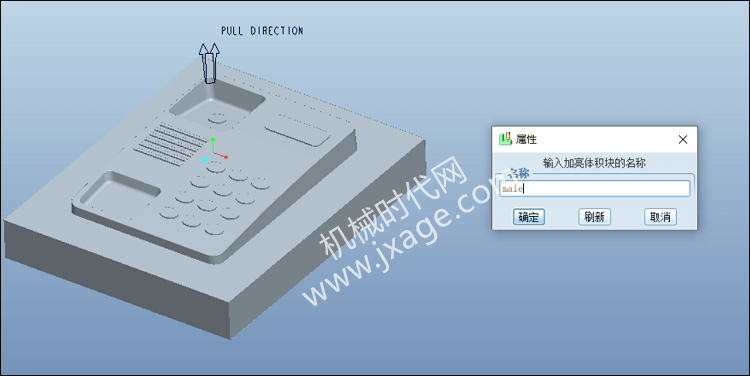

点击属性窗口中的“着色”按钮，我们可以看到如下图所示的结果，将这个体积块命名为male。

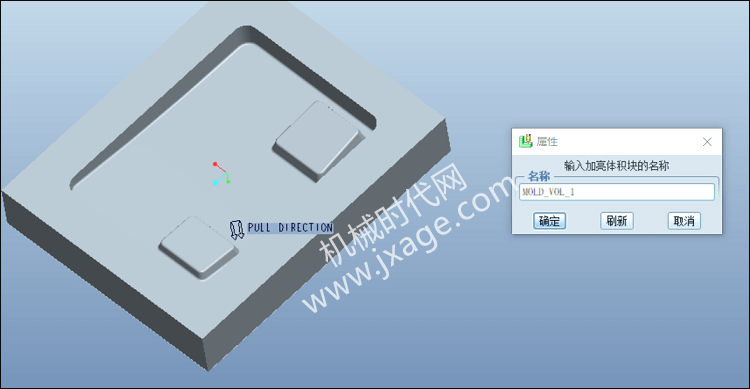

点击确定，将另一个体积块命名为female。

6.通过上面的分割操作，我么只得到了公模和母模的外形曲面，它还不是实体的模型。为了得到实体，我们需要通过抽取命令来实现。

点击“模具元件”-“抽取”。

弹出如下图所示的窗口。选我们上一步分割出来的体积块，点击确定。

此时公模和母模就是一个可以打开的实体模型了。
