SolidWorks Simulation 有限元分析实例练习(24):simulation计算结果与ABAQUS和ANSYS Workbench对比

  • 5,556 次阅读
  • 阅读模式

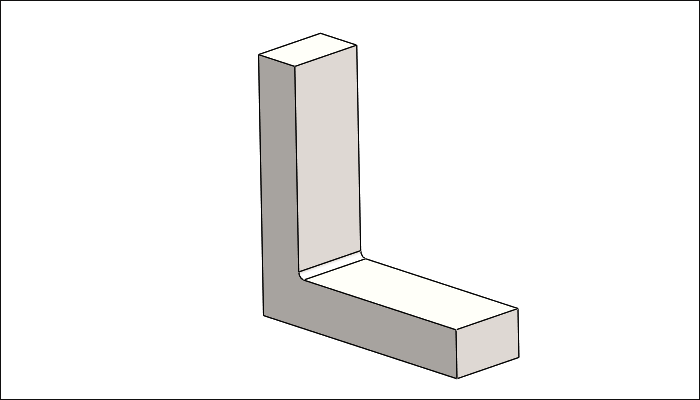

今天我们研究simulation计算结果和常用的有限元分析软件的计算结果进行对比,看看simulation计算结果的精度,以下图为例简单进行介绍。

方法:

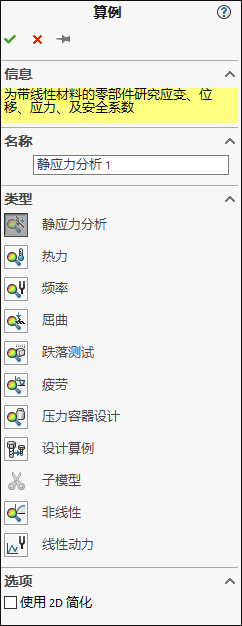

1.首先我们通过simulation进行计算,创建名一个算例,类型选择【静应力分析】。

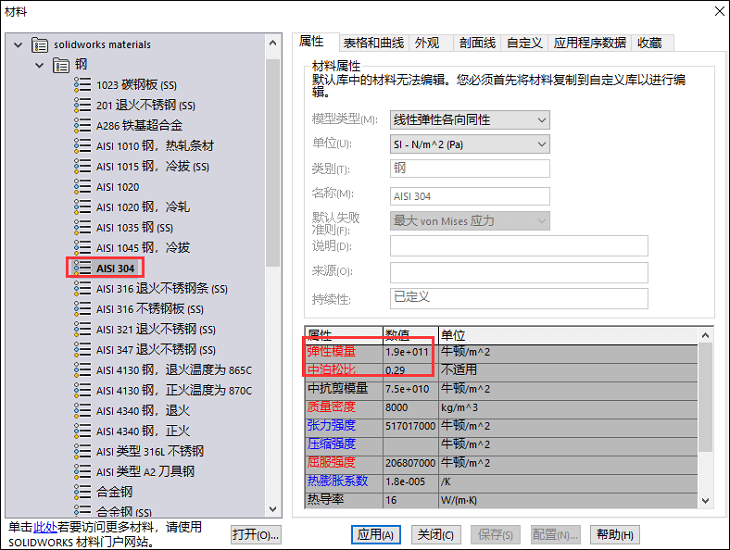

2.设置材料。材料为AISI 304,弹性模量和泊松比如下图所示。

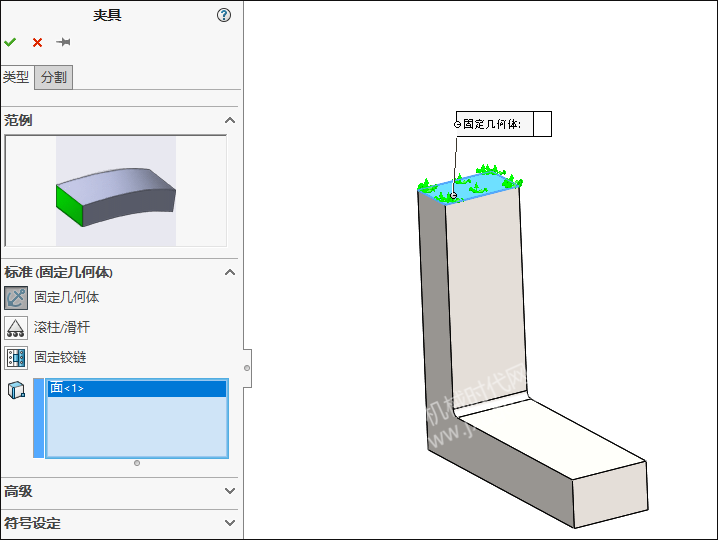

3.对支架上端面施加【固定几何体】约束。点击夹具鼠标右键选择“固定几何体”。

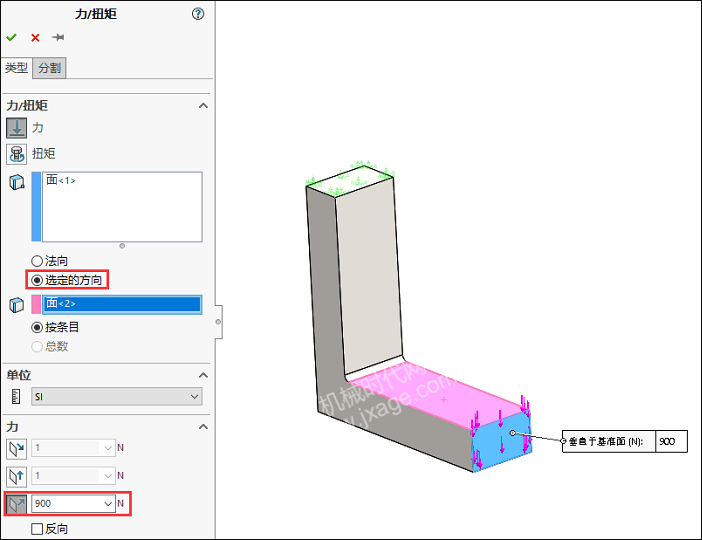

4.施加载荷。选择外部载荷,鼠标右键选择“力”。这里添加一个剪切力而不是法向力,选择【选定的方向】,按照下图进行设置。

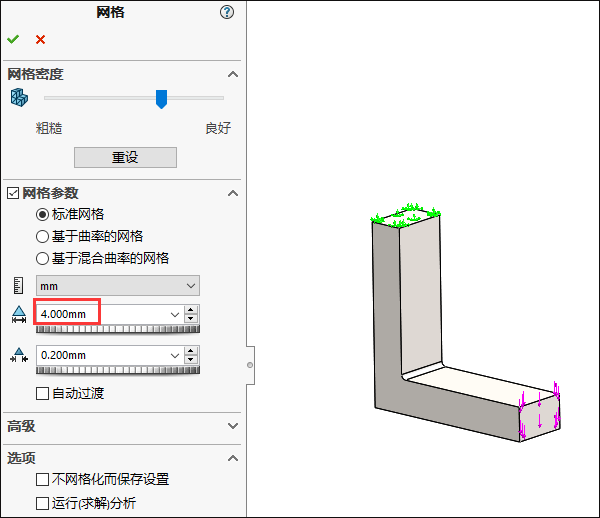

5.划分网格。在特征树下选择网格,鼠标右击选择【生成网格】,网格的参数如下图所示。

选择特征树中的网格,鼠标右击选择【应用网格控制】。选择下面的圆角面,单元大小设置为0.5mm。

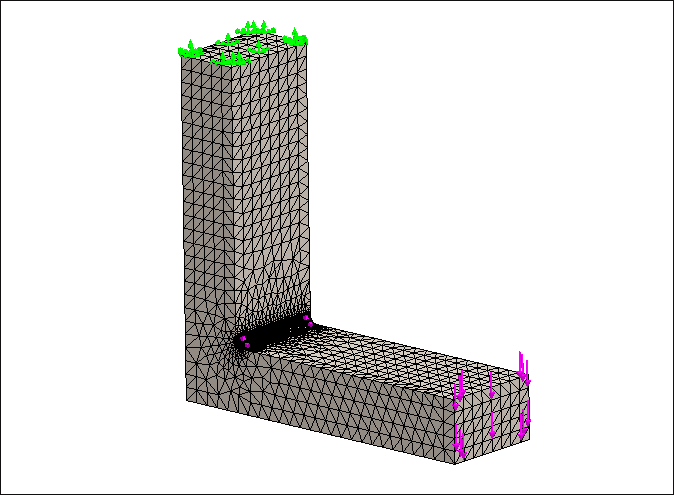

我们可以得到如下图所示的网格结果。

6.运行分析。我们发现最大应力为102MPa,如下图所示。

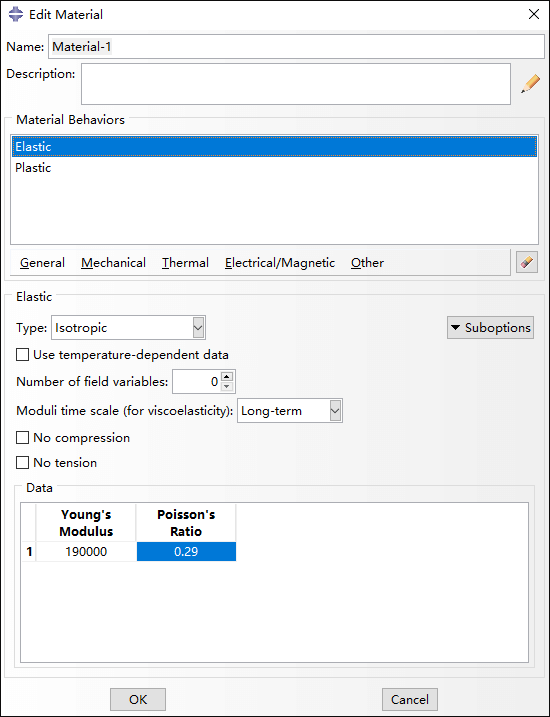

7.接下来通过ABAQUS进行计算,设置材料的弹性模量和泊松比如下图所示。

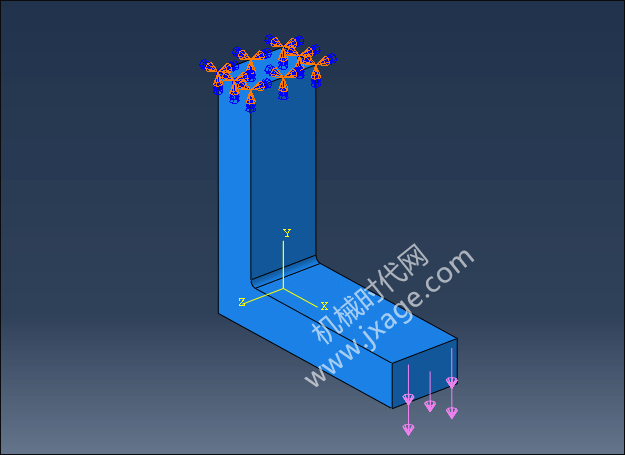

8.添加编边界条件。载荷类型使用surface traction,将900N的力转换为对应的剪切力。

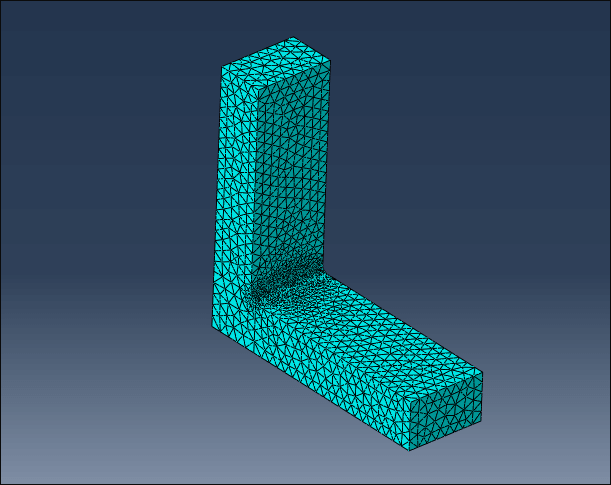

9.网格划分。注意圆角处的网格大小和simulation的设置保持一致。

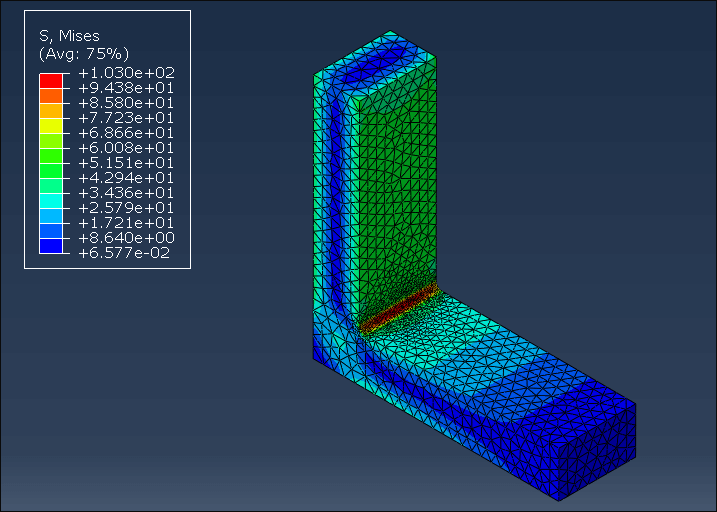

10.计算结果。我们发现最大应力为103MPa,如下图所示。

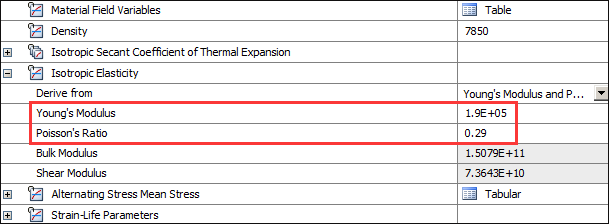

11.接下来在ANSYS workbench进行分析。设置材料的杨氏模量和泊松比,如下图所示。

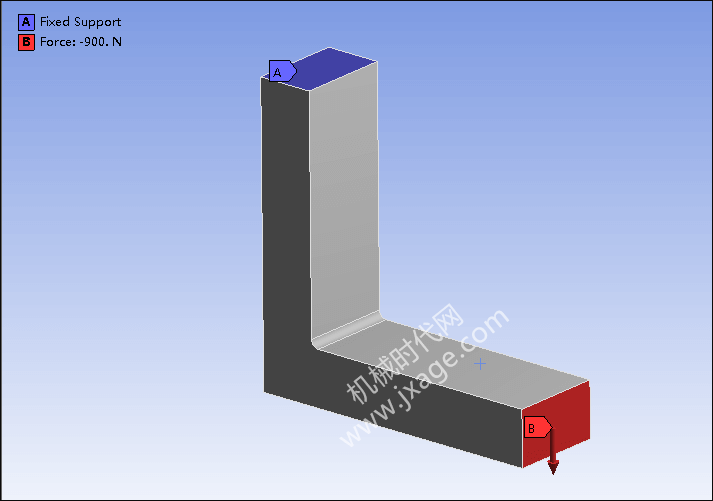

12.设置边界条件。

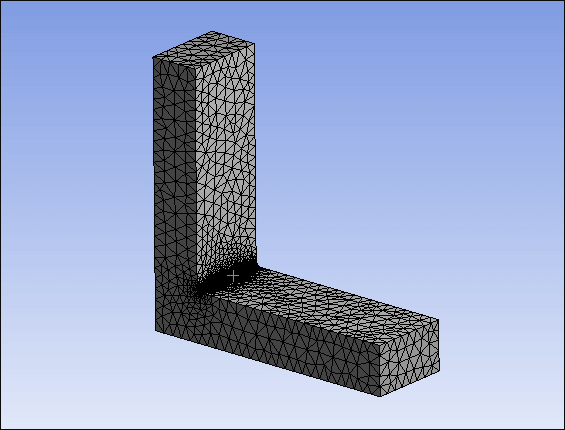

13.划分网格。

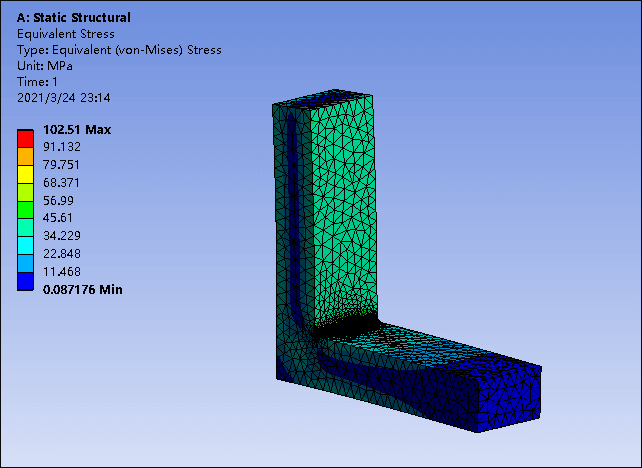

14.计算结果。我们发现最大应力为102.5MPa,如下图所示。

综上所述,Simulation的分析结果和常用的有限元分析软件非常接近,精度是足够的。
