Creo三维建模（35）：油桶

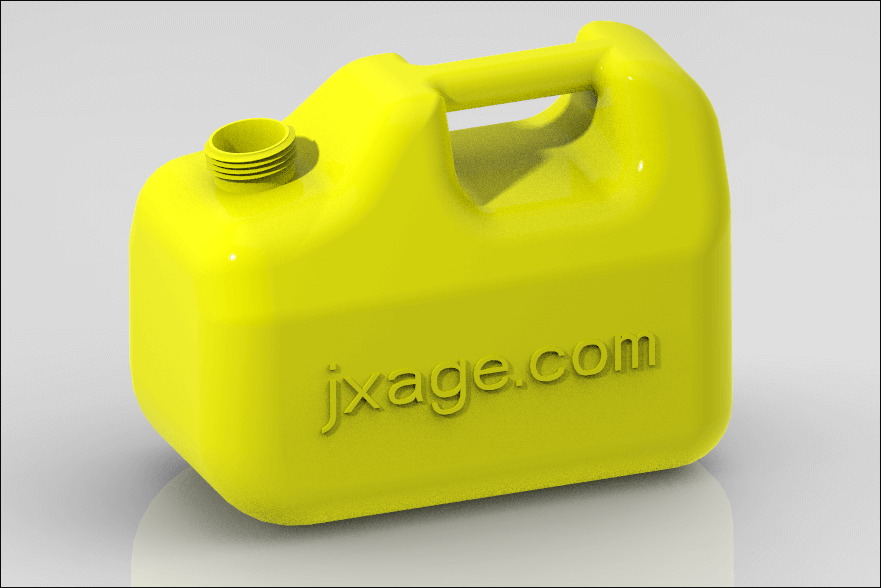

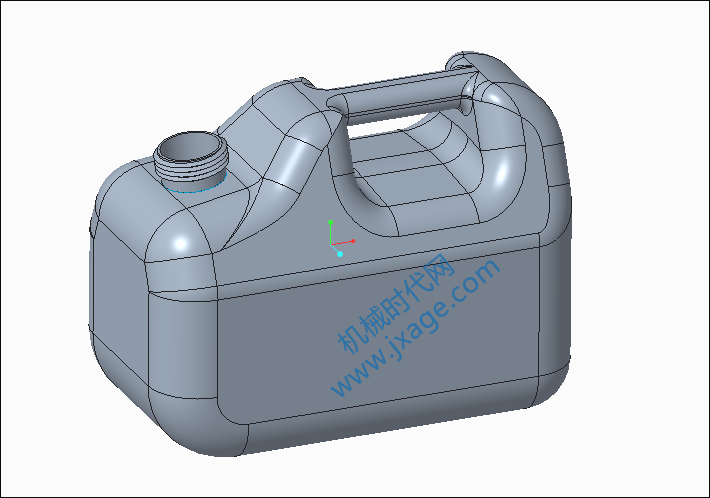

最终完成后如下图所示。

文章末尾下载模型和练习题

方法：

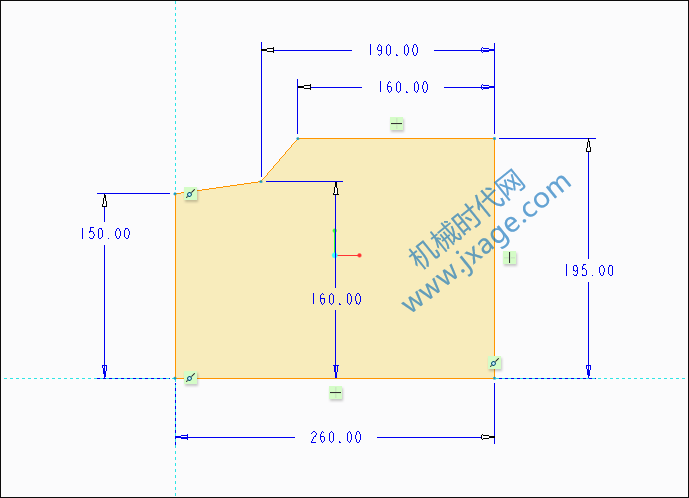

1.首先我们在FRONT平面绘制如下图所示的草图。

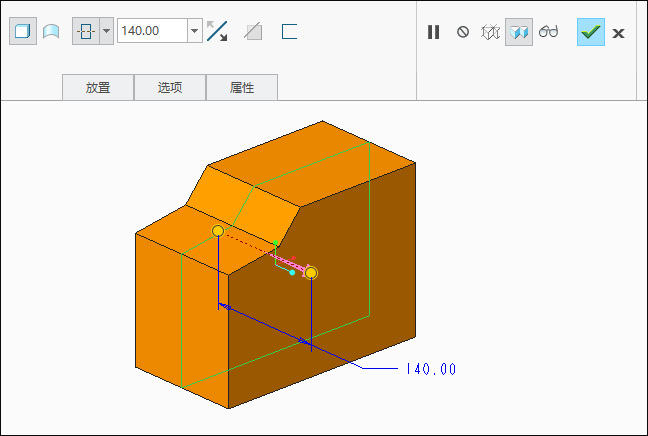

点击拉伸，选择上一步创建的草图，对称拉伸140。

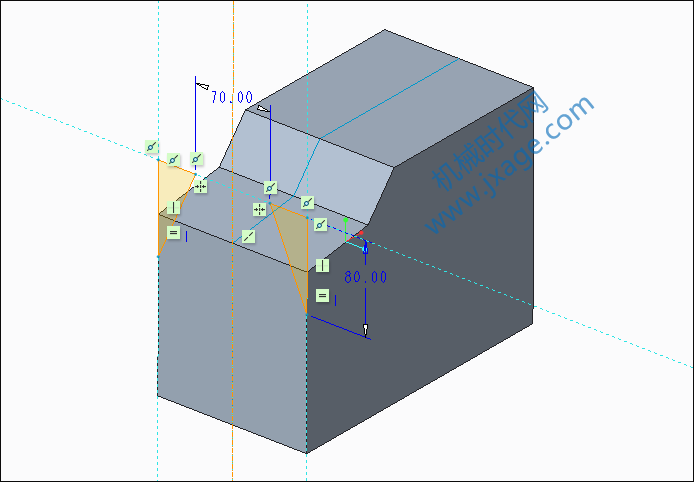

2.在RIGHT平面绘制如下图所示的草图。

点击拉伸，选择切除材料，完成后如下图所示。

3.在模型的顶部绘制如下图所示的草图。

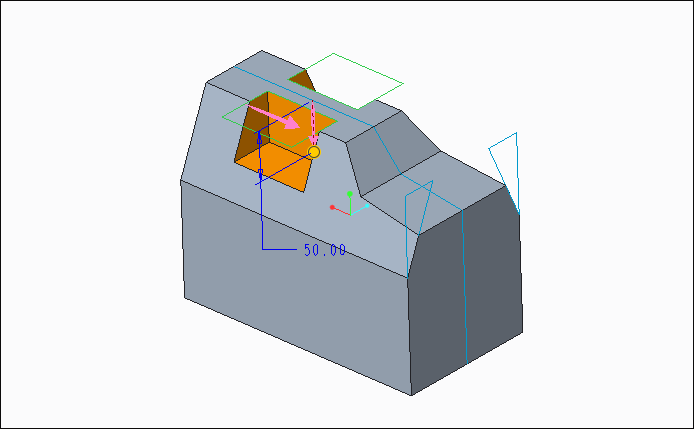

点击拉伸，选择切除材料，拉伸深度50，完成后如下图所示。

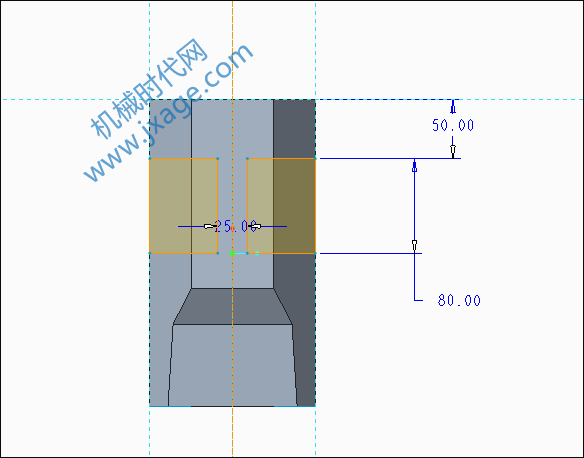

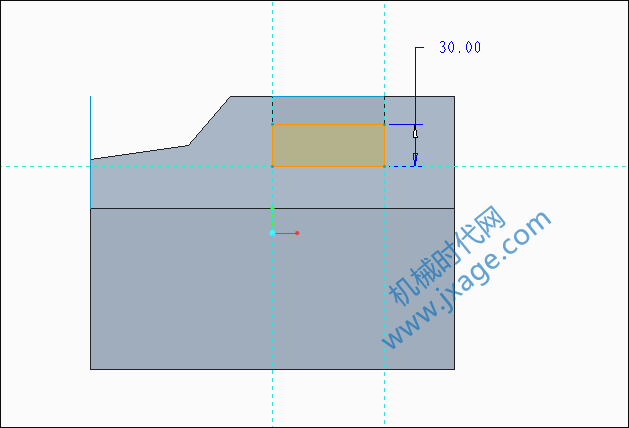

4.绘制如下图所示的草图。

点击拉伸，选择切除材料，完成后如下图所示。

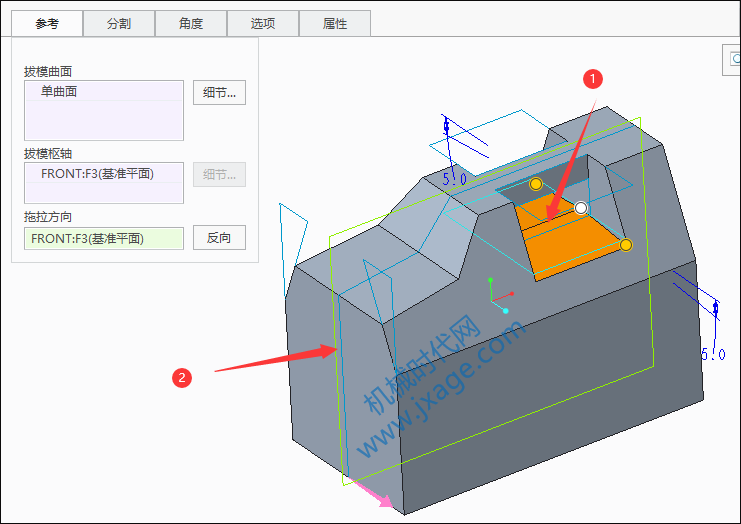

5.点击拔模，选择如下图所示的黄色面作为拔模曲面，选择FRONT平面作为拔模枢轴，拔模方向为FRONT平面，拔模角度为5度。

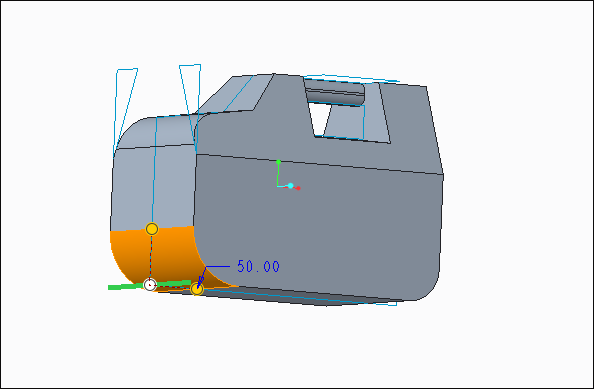

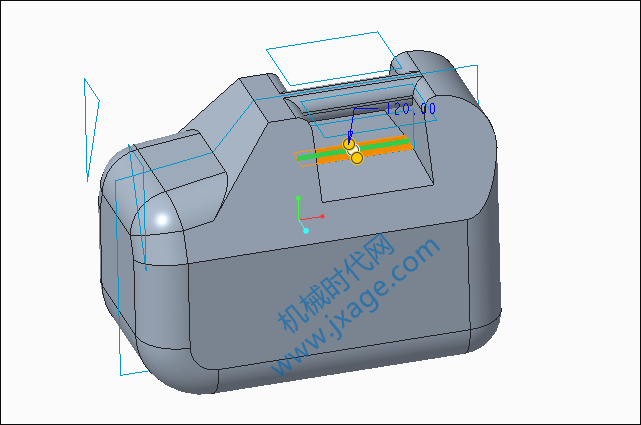

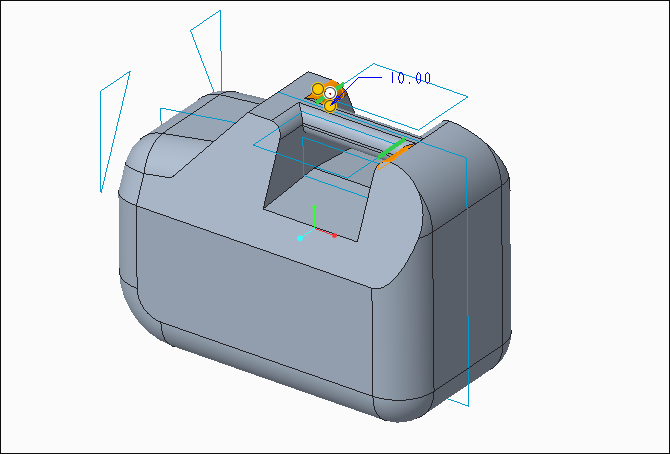

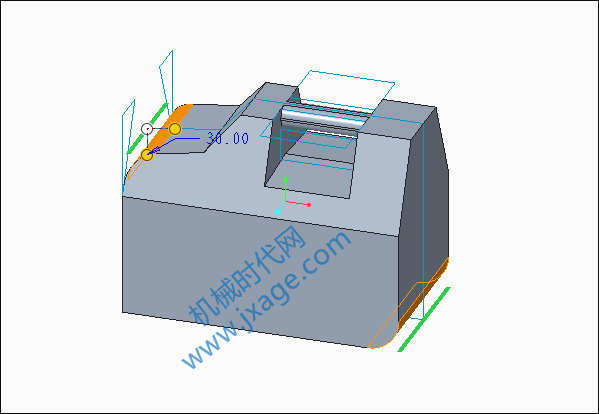

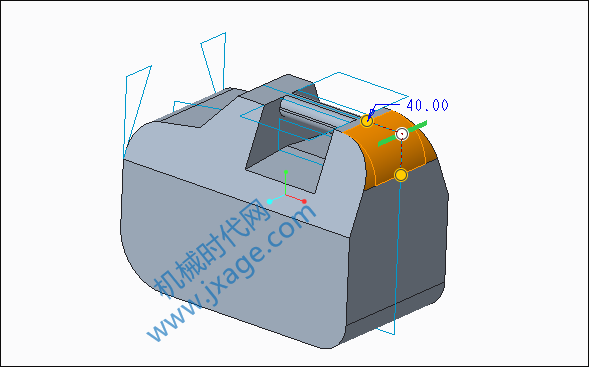

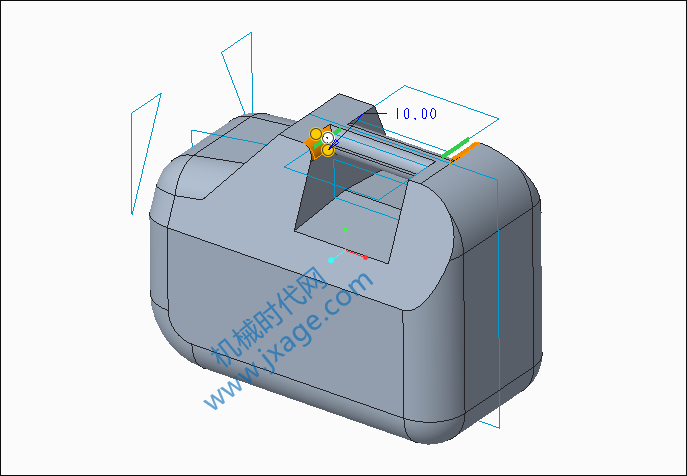

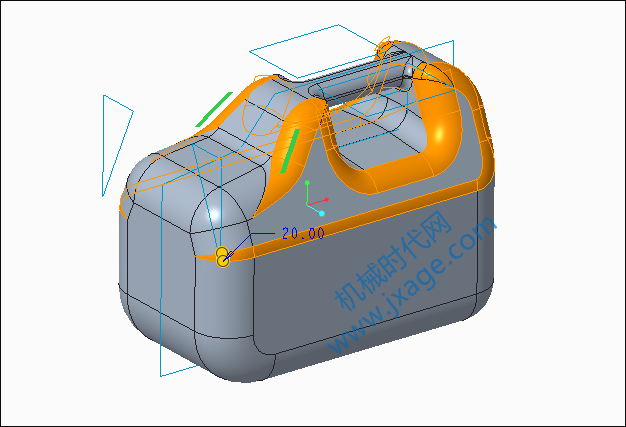

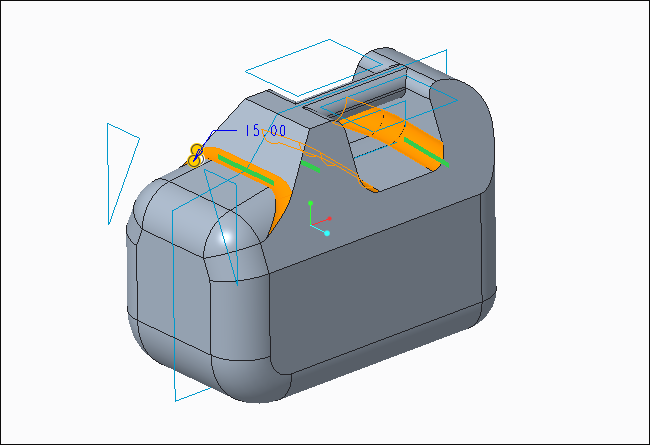

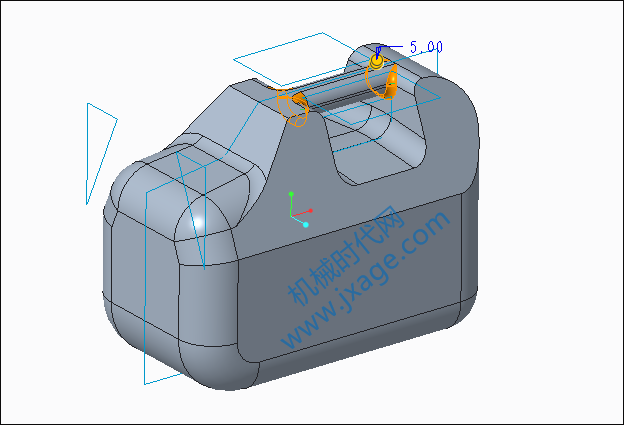

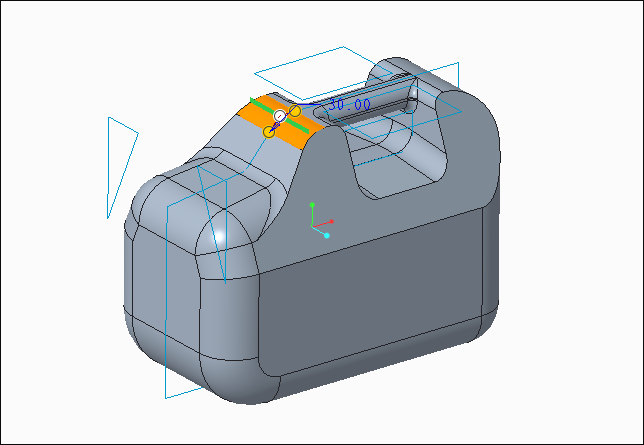

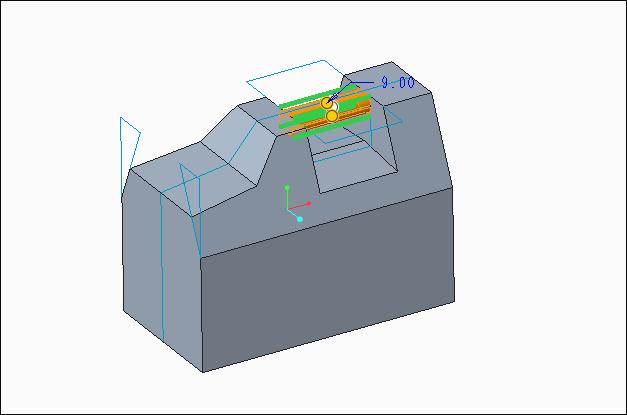

6.倒圆角。

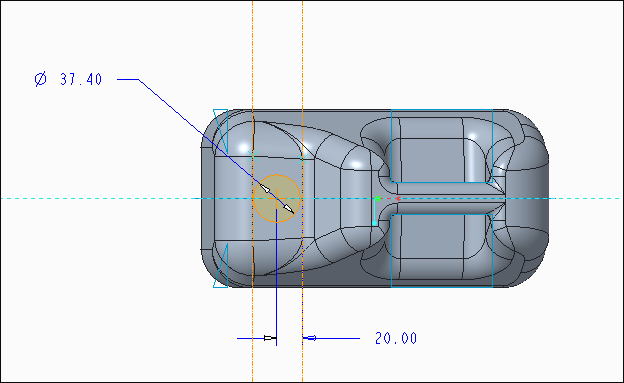

7.在模型顶部绘制如下图所示的草图。

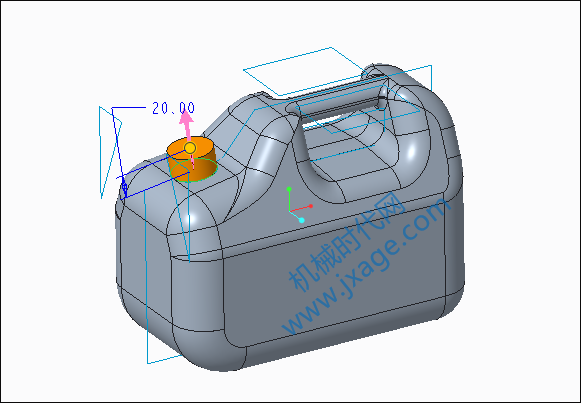

点击拉伸，设置拉伸高度为20，完成后如下图所示。

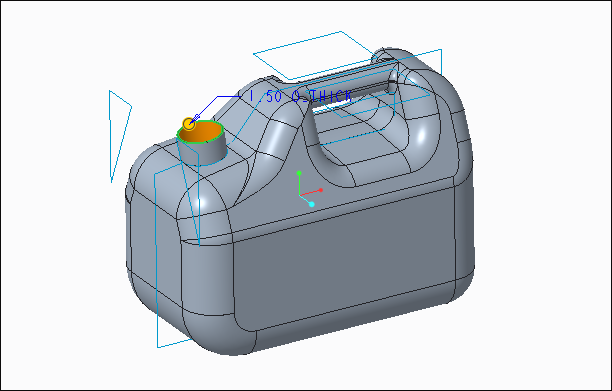

8.抽壳，厚度为1.5。

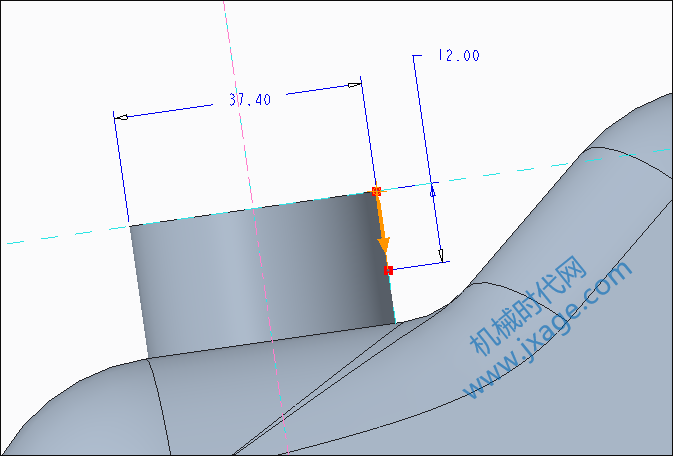

9.绘制如下图所示的直线作为接下来螺旋扫描的路径。

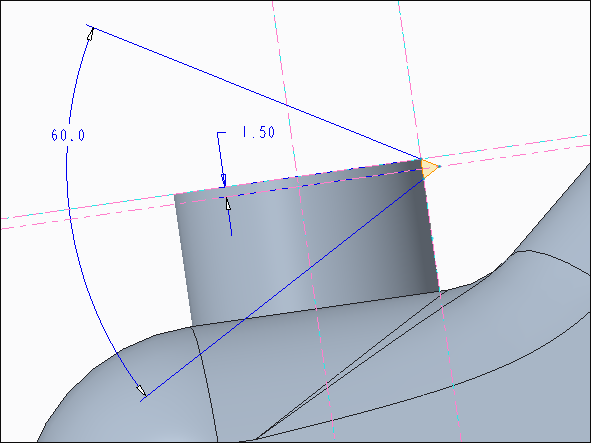

10.绘制如下图所示的草图作为接下来螺旋扫描的轮廓。

11.点击螺旋扫描，完成桶口螺纹的绘制。

模型下载：
