Creo Advanced Framework Extension教程（1）：装配截面

Creo Advanced Framework Extension (AFX) 提供为特定框架设计任务量身定制的强大、易于使用的功能，可让工程师和设计师更快速地创建结构框架。作为 Creo 产品系列的一个完整部分，Creo AFX 为设计师和工程师提供了一种方式，可帮助他们极大地提高定义结构框架装配的精确性和效率。

下面简单介绍AFX的使用方法。

方法：

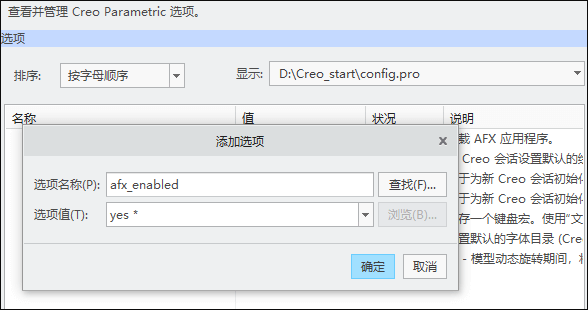

1.在默认情况下，AFX模块不显示，因此我们首先需要将AFX模块显示出来。输入afx_enabled选项，设置选项值为yes，如下图所示。

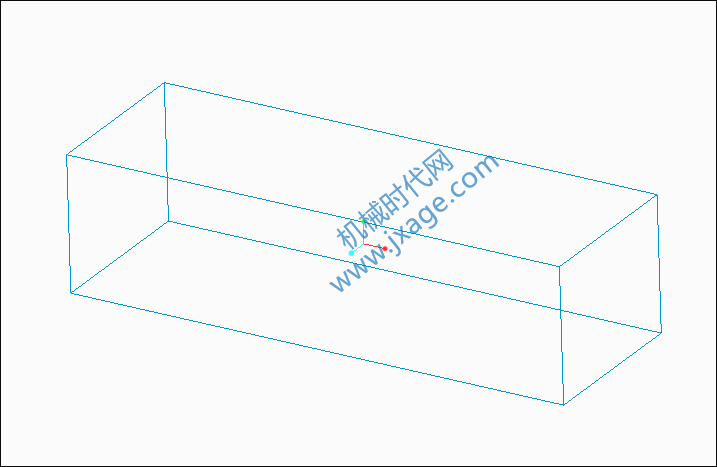

2.新建一个组件，插入如下图所示的零件，该零件作为框架。

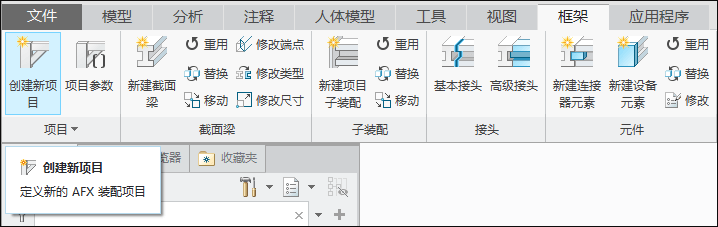

3.点击“创建新项目”按钮，输入afx作为项目快捷方式。

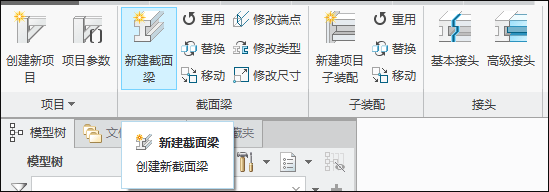

4.点击新建截面梁。

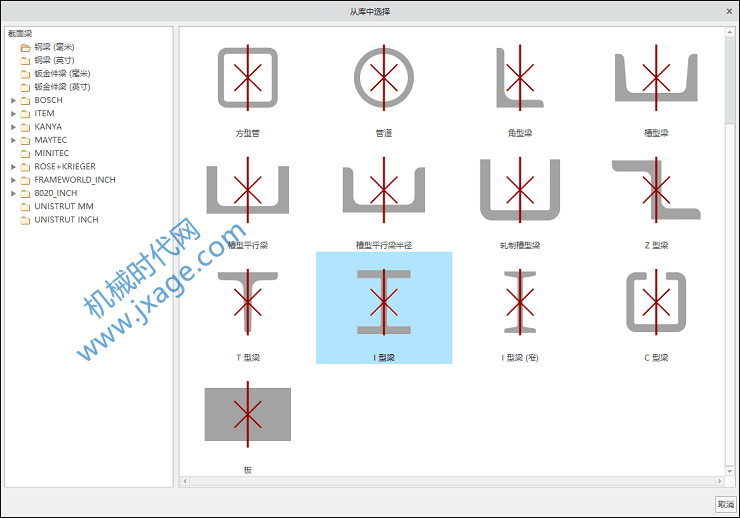

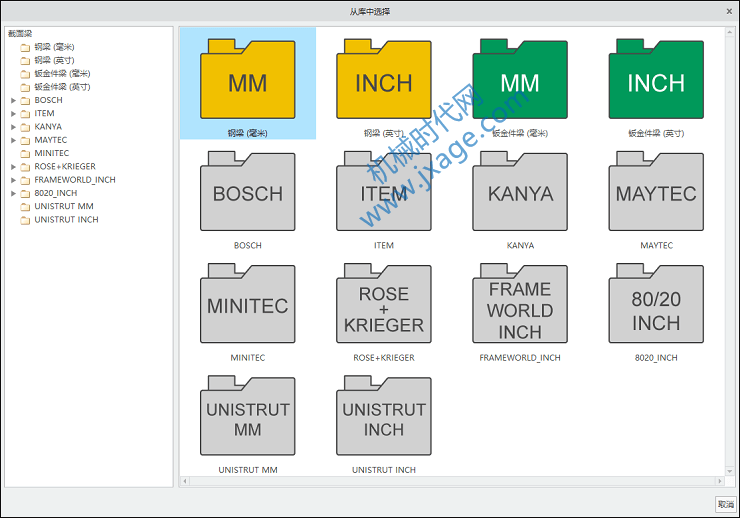

弹出如下图所示的窗口，我们选择“钢梁（毫米）”。

选择I型梁。

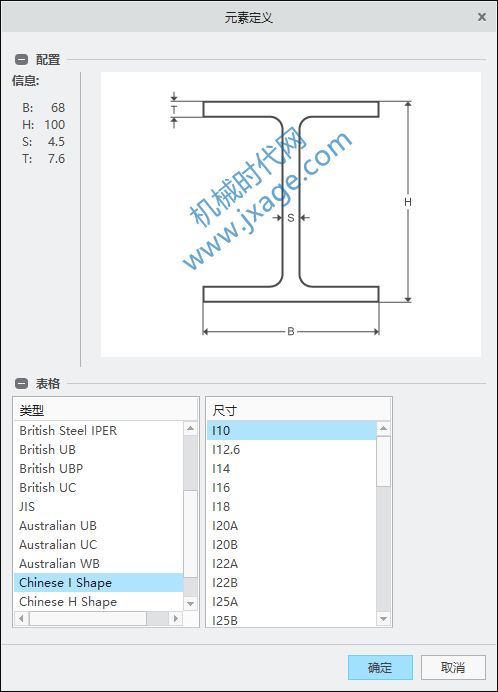

选择中国标准“Chinese I Shape”，尺寸选择I10。

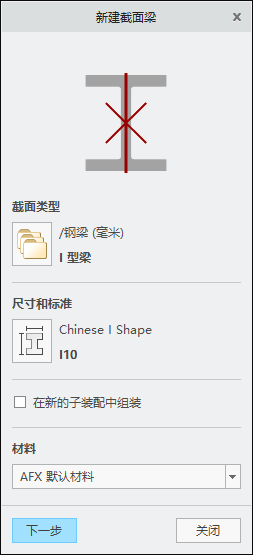

点击下一步。

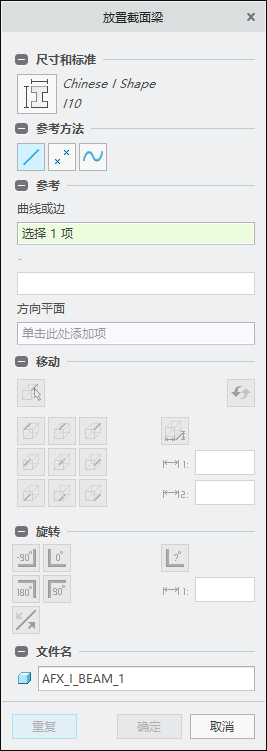

弹出如下图所示的“放置截面梁”窗口。

选择如下图所示的曲线，梁会立即显示出来。

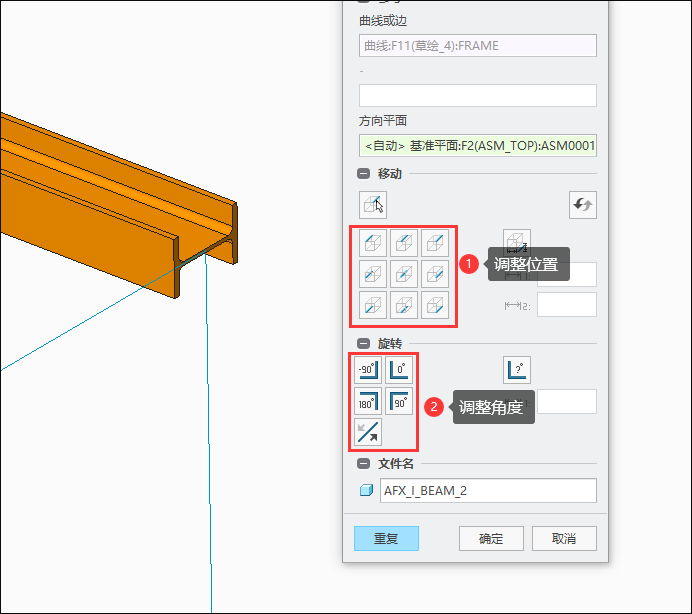

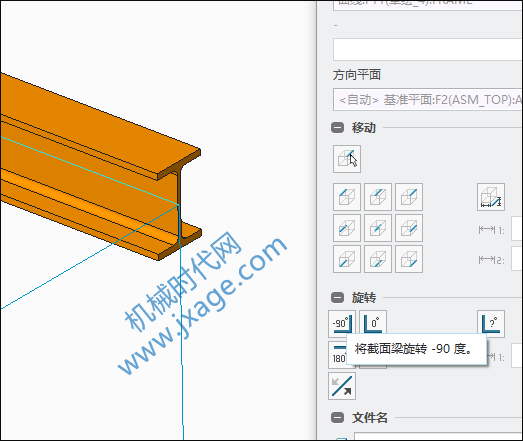

5.如果梁的位置不对，我们可以点击窗口中的按钮进行调整，如下图所示。

将梁截面旋转-90°。

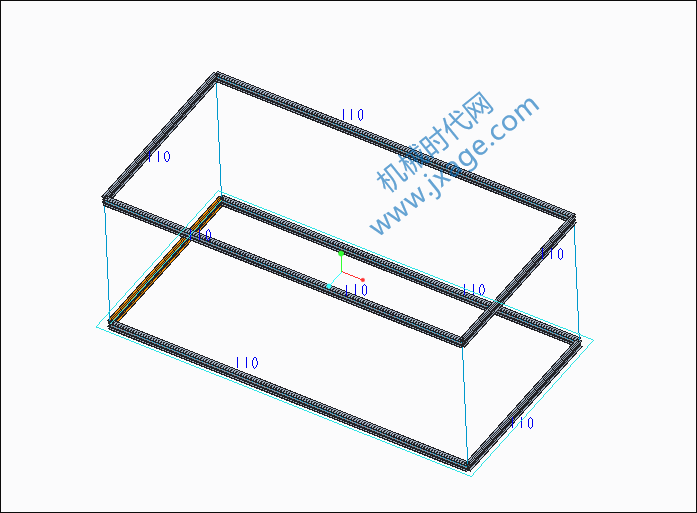

采用同样的方法，给其他曲线赋予梁截面。

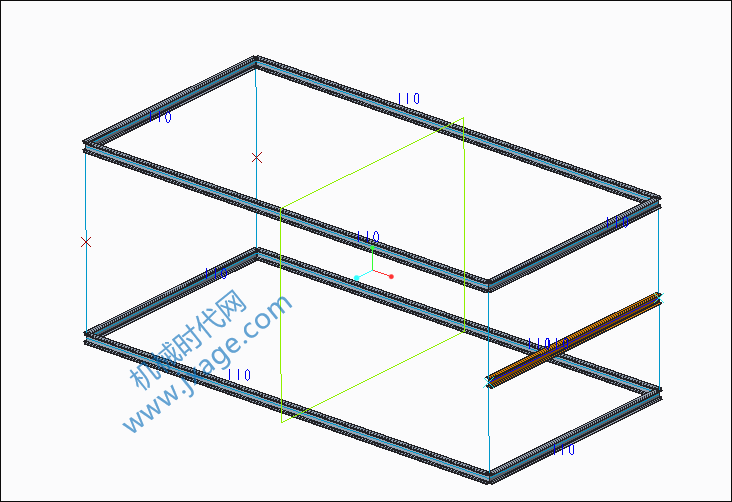

6.我们还可以参考基准点之间赋予截面。参考方法选择用于 2 点间的参考方法，如下图所示选择两个基准点。

完成在两点间放置截面。

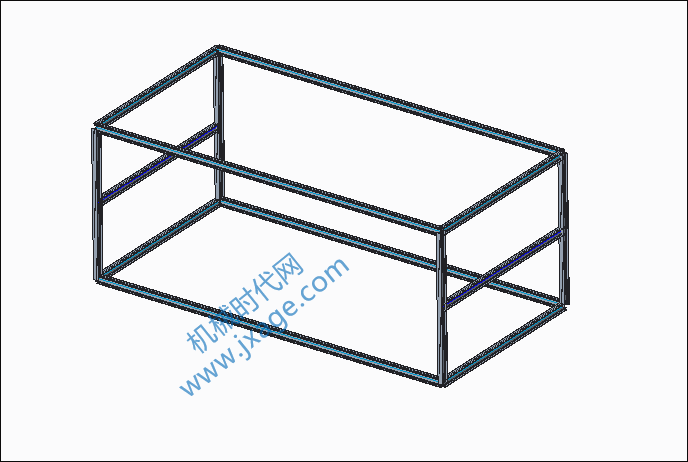

7.完成。
