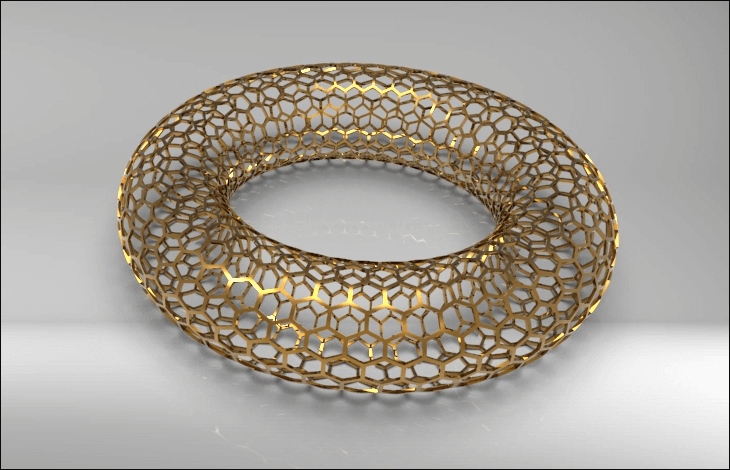

最终结果如下图所示。
文章末尾下载模型
方法:

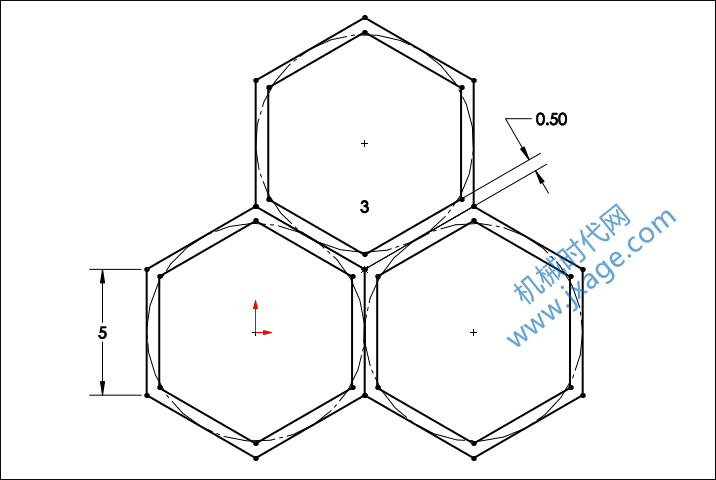

1.在FRONT平面绘制如下图所示的草图。
2.在FRONT平面绘制如下图所示的草图。

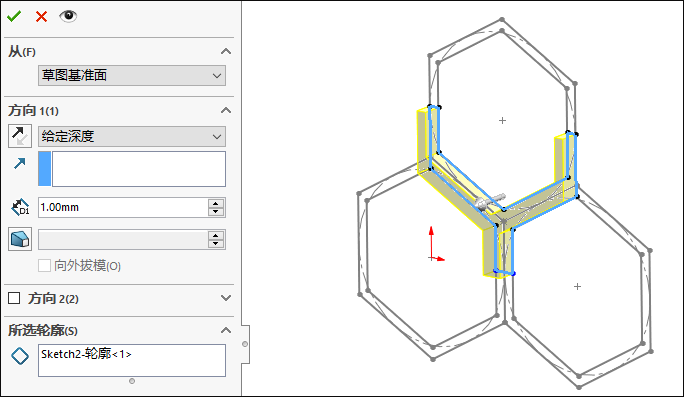

3.点击拉伸凸台/基体,选择如下图所示的轮廓进行拉伸,拉伸深度为1mm。

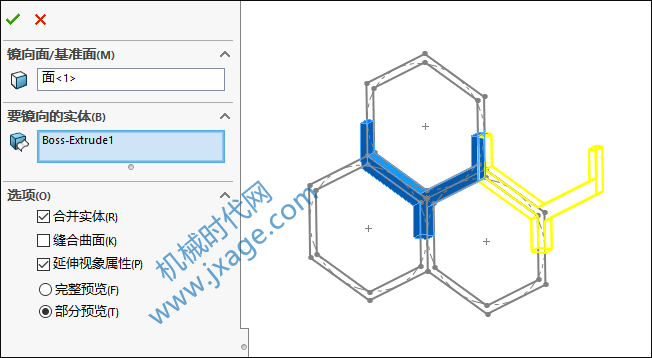

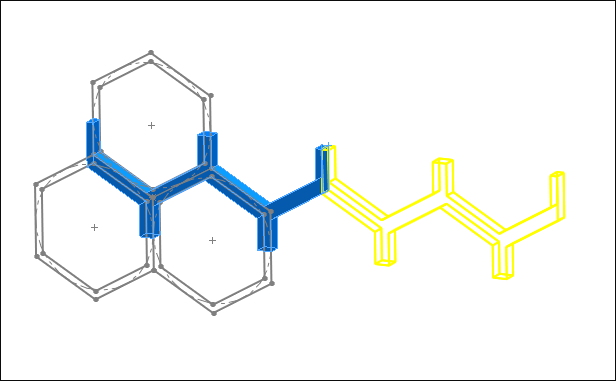

4.将上一步的拉伸实体进行镜像,如下图所示。

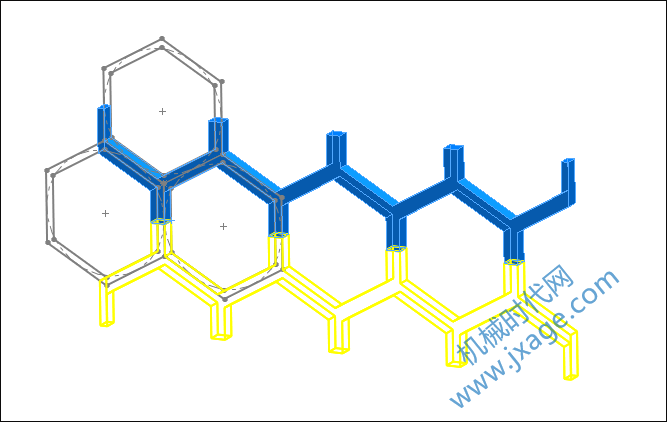

5.再次进行镜像。

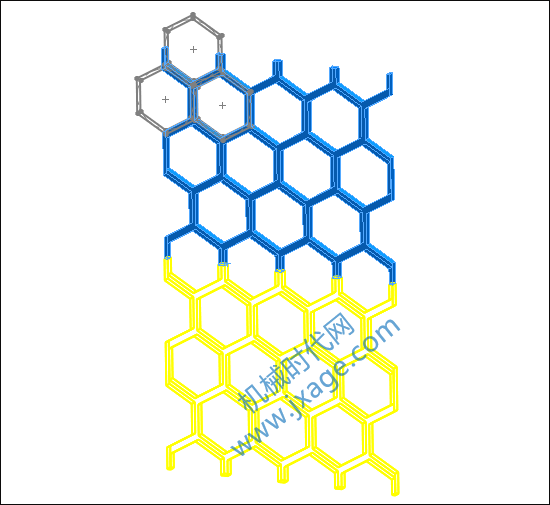

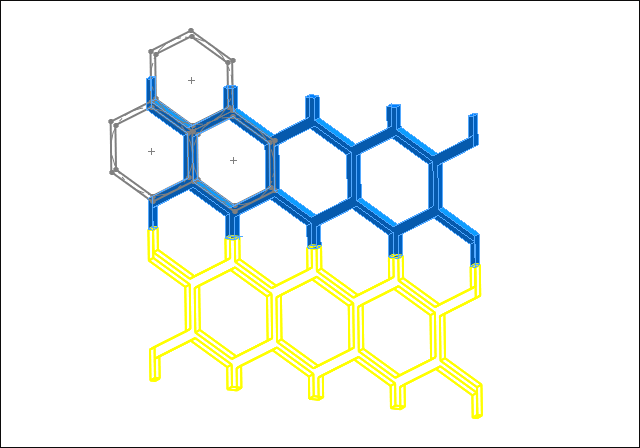

6.镜像。
7.镜像。
8.镜像。

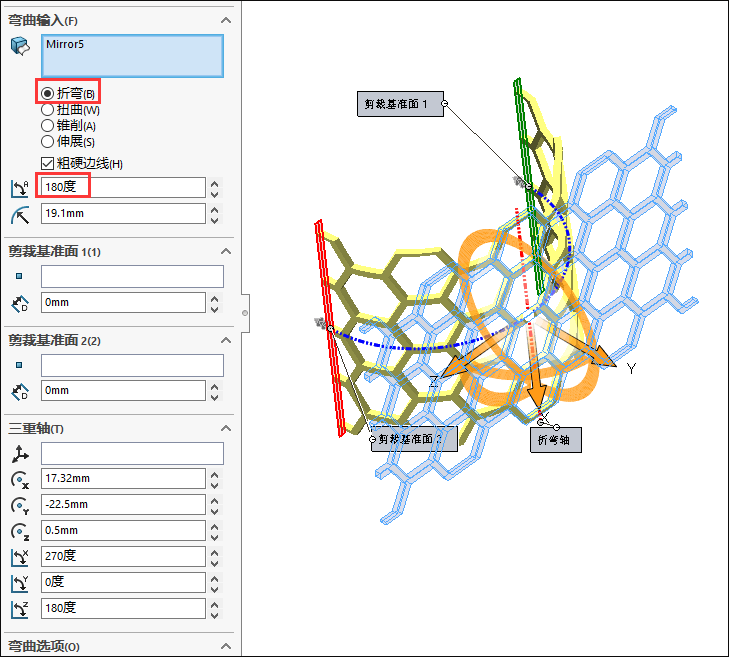

9.点击“插入”-“特征”-“弯曲”,选择上一步的实体作为对象,类型选择“折弯”,角度设置为180度,钣金为19.1mm。

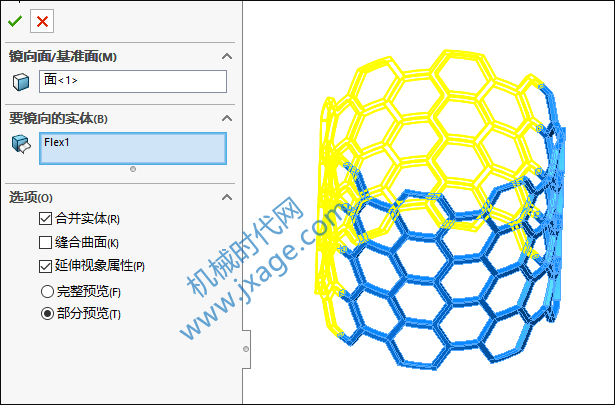

10.镜像。

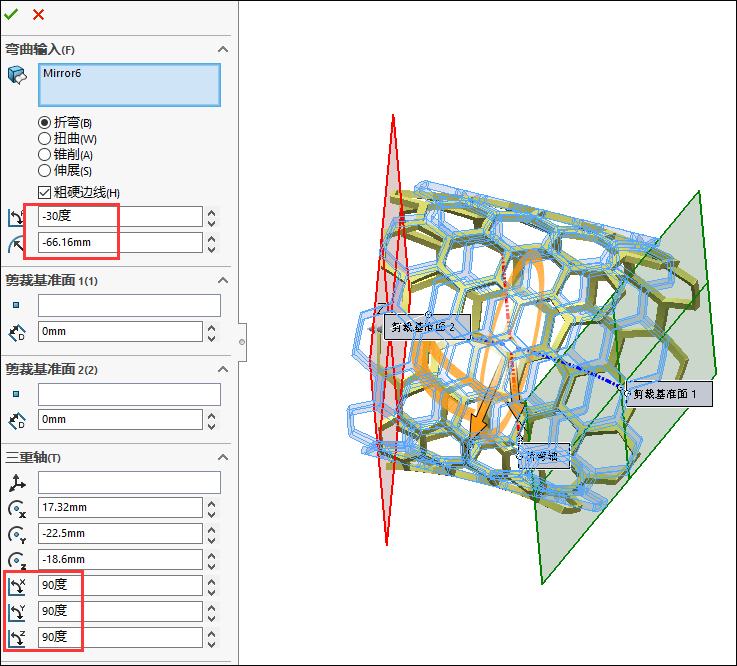

11.点击“插入”-“特征”-“弯曲”,类型选择“折弯”,角度设置为-30度,钣金为-66.16mm。按照如下图所示的角度,调整“三重轴”的X、Y和Z旋转角度。

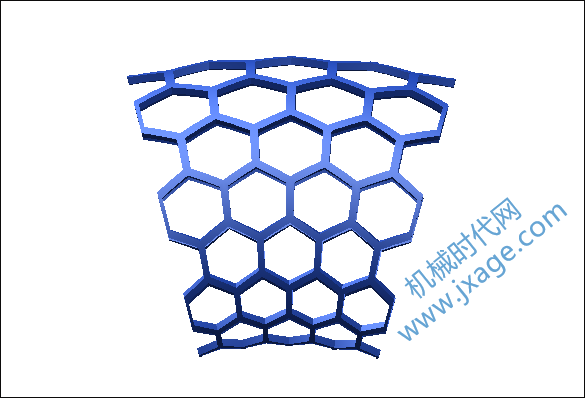

12.完成后如下图所示。

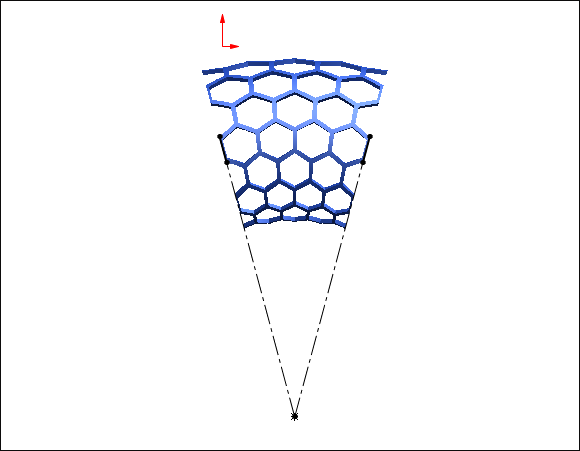

13.在FRONT平面绘制如下图所示的草图。

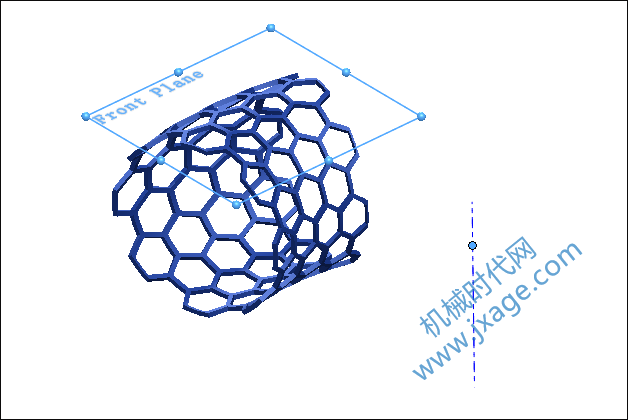

14.创建基准轴。

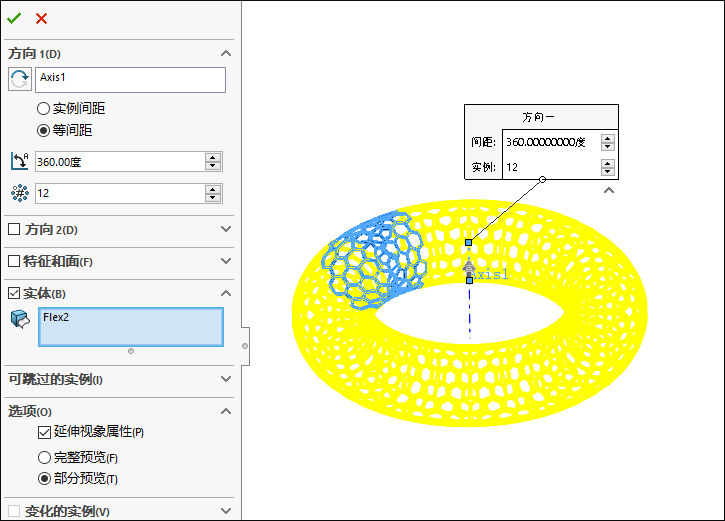

15.点击“圆周阵列”,选择上一步的基准轴作为阵列轴,选择“等间距”,角度为360°,实例数为12,阵列对象为上一步的弯曲实体。

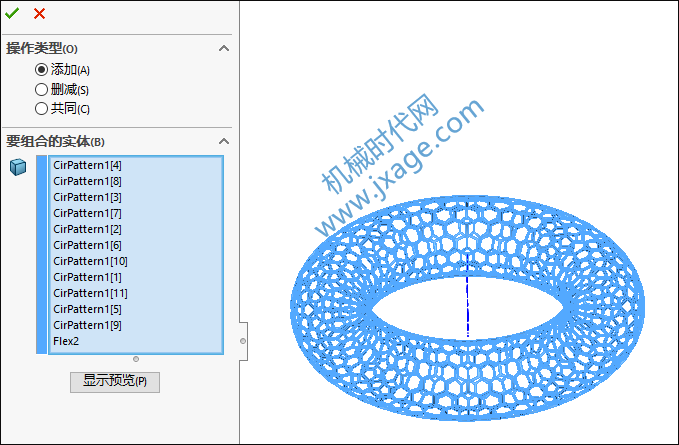

16.点击“插入”-“特征”-“组合”,操作类型选择“添加”,选择所有的阵列实体进行组合。
完成 。
