Creo曲面建模(38):伸缩波纹管

  • 3,641 次阅读
  • 阅读模式

文章末尾下载模型

方法:

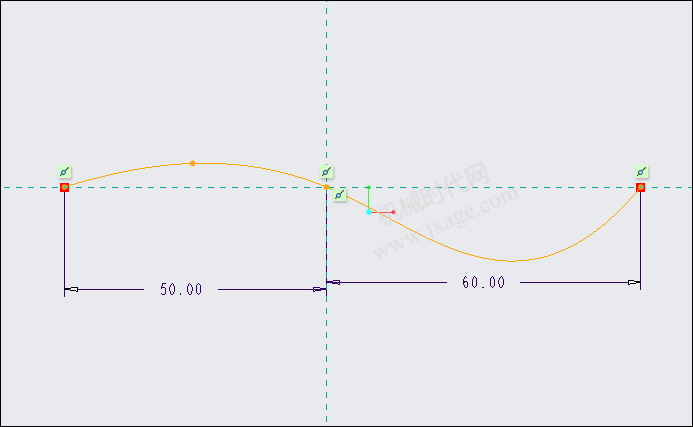

1.在FRONT平面绘制如下图所示的草图。

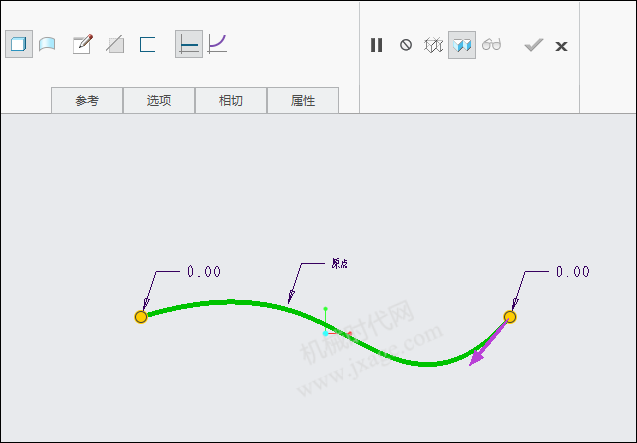

2.点击扫描按钮,选择上一步创建的草图作为扫描的轨迹,点击草图按钮,进入草绘环境。

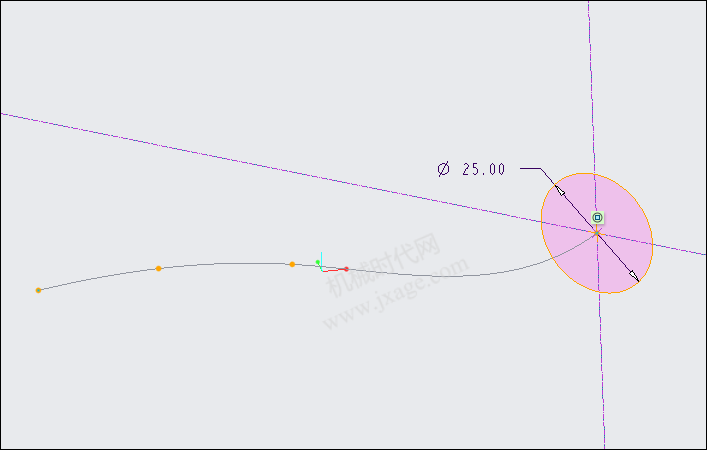

绘制如下图所示的圆。

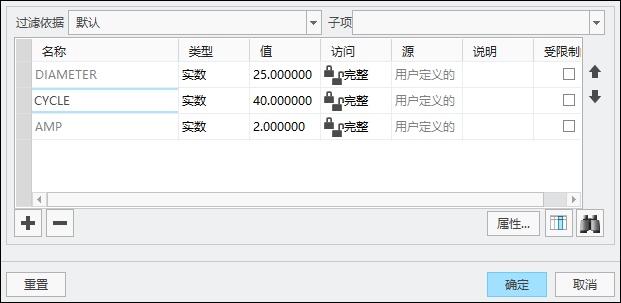

3.点击“工具”-“关系”,设置如下图所示的三个参数,分别表示直径、圈数和幅值。

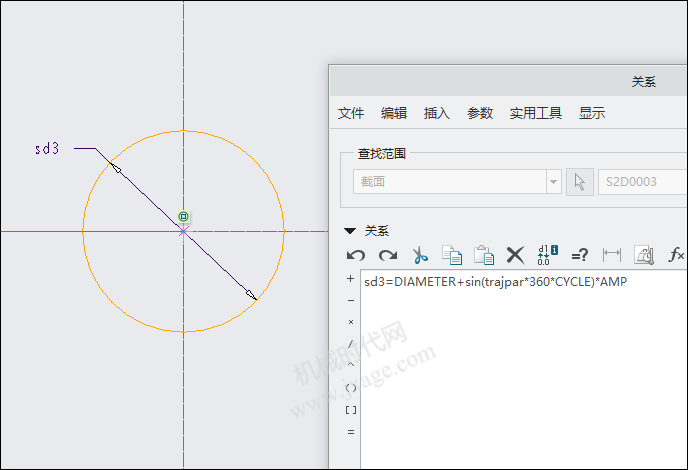

将直径sd3添加如下图所示的关系式:sd3=DIAMETER+sin(trajpar*360*CYCLE)*AMP

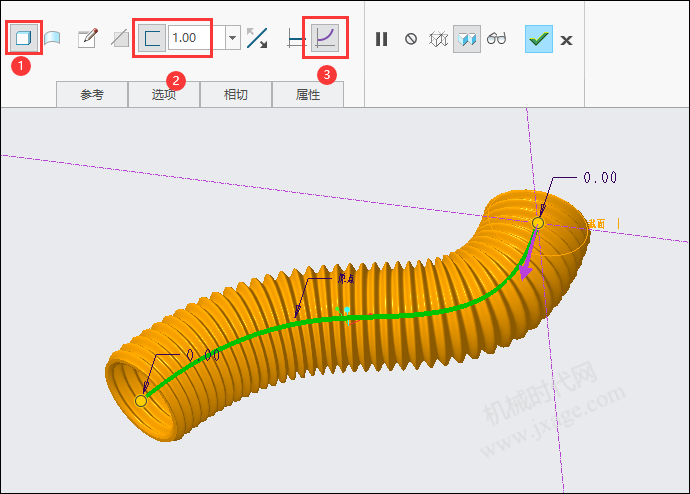

4.按照下图进行设置,设置壁厚为1mm,如下图所示。

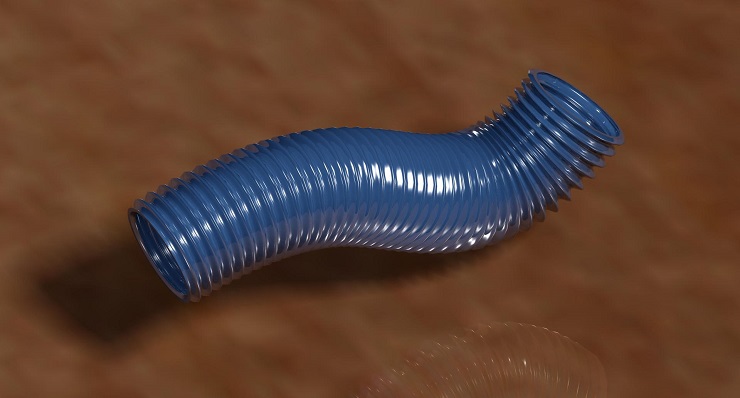

完成。
