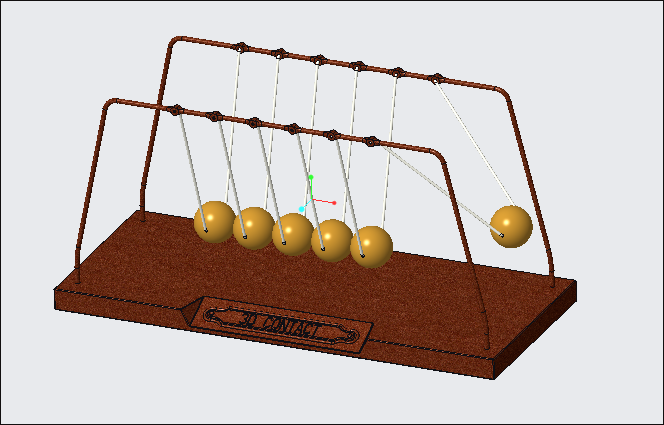

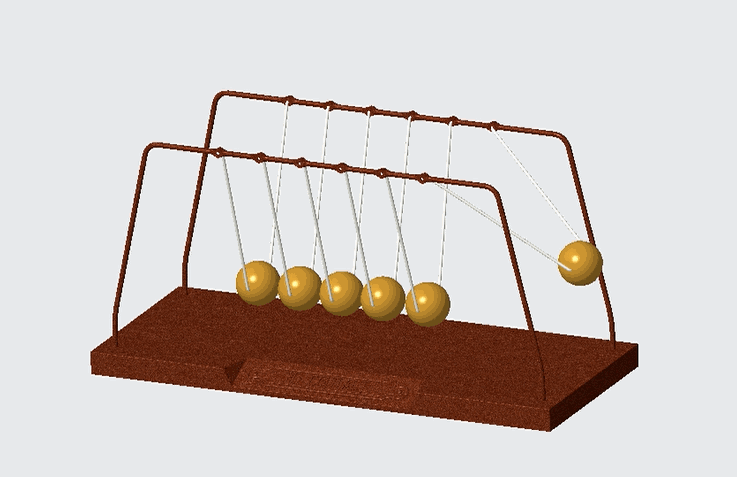

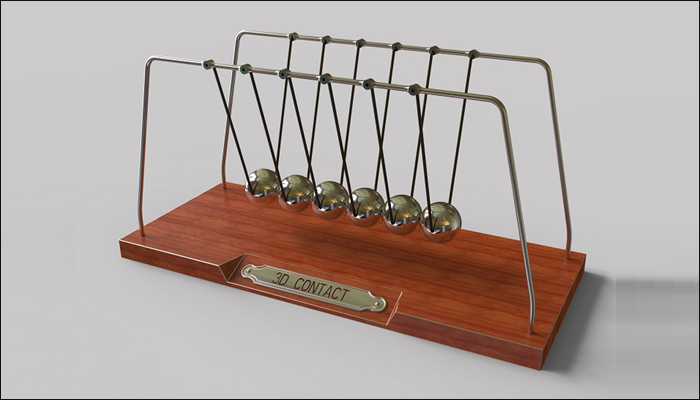

最终结果如下图所示:
文章末尾下载模型
方法:

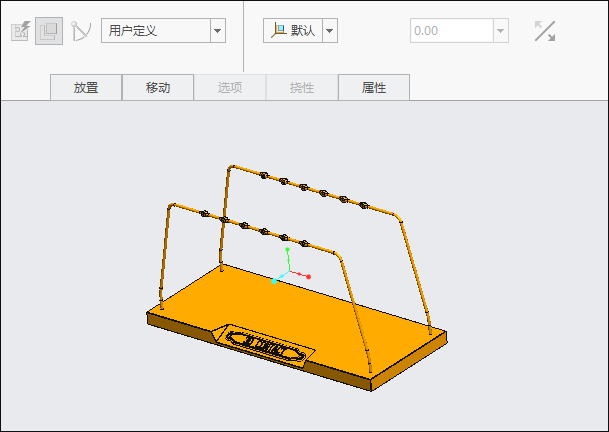

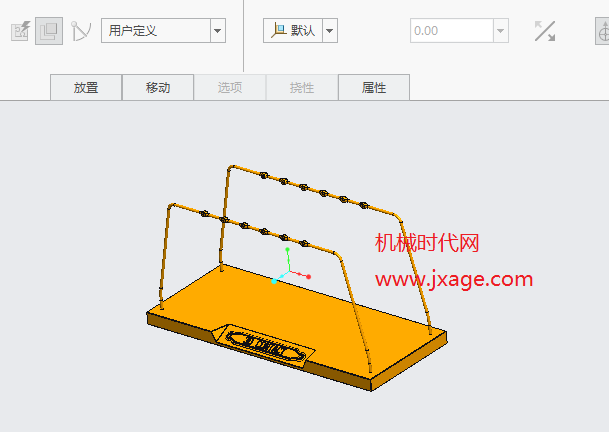

1.首先插入零件“HANDLE”,以默认的方式进行放置。

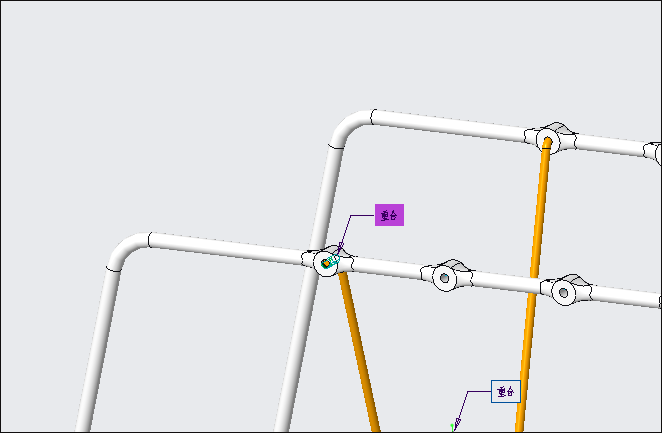

2.出入零件“WIRE”,使用销连接,选择下图两个圆柱面定义“轴对齐”。

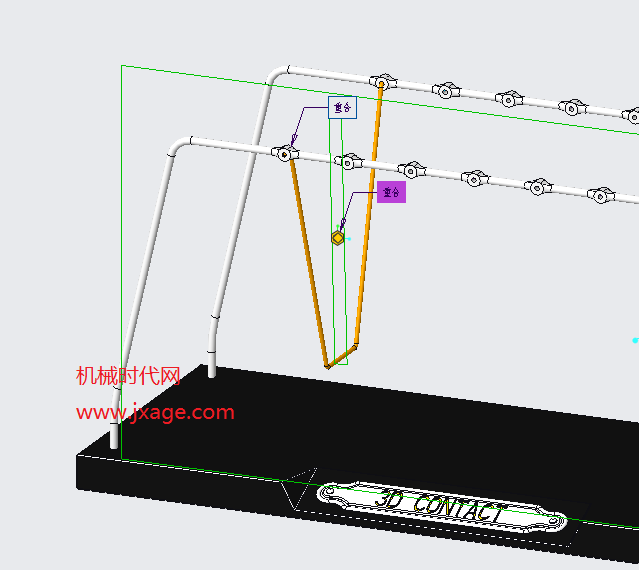

选择下图与屏幕平行的两个基准平面定义“平面”。

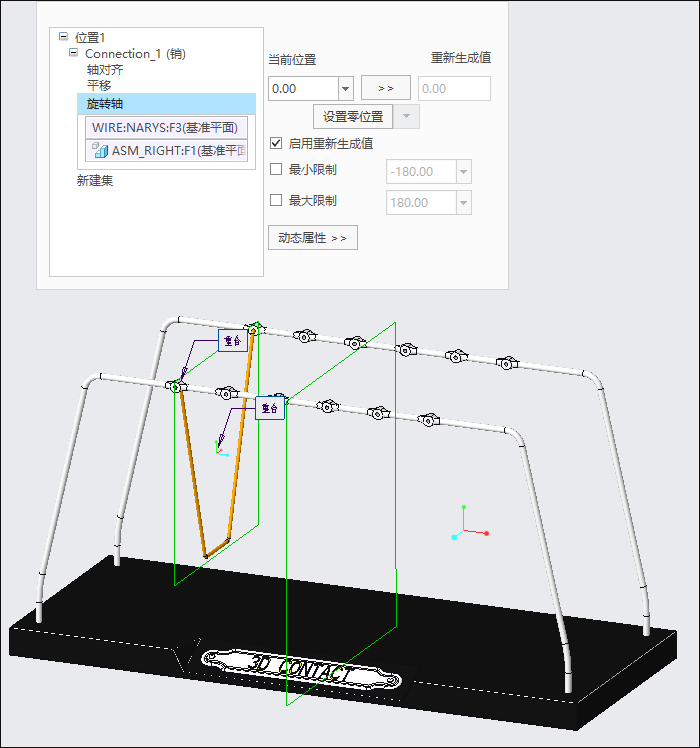

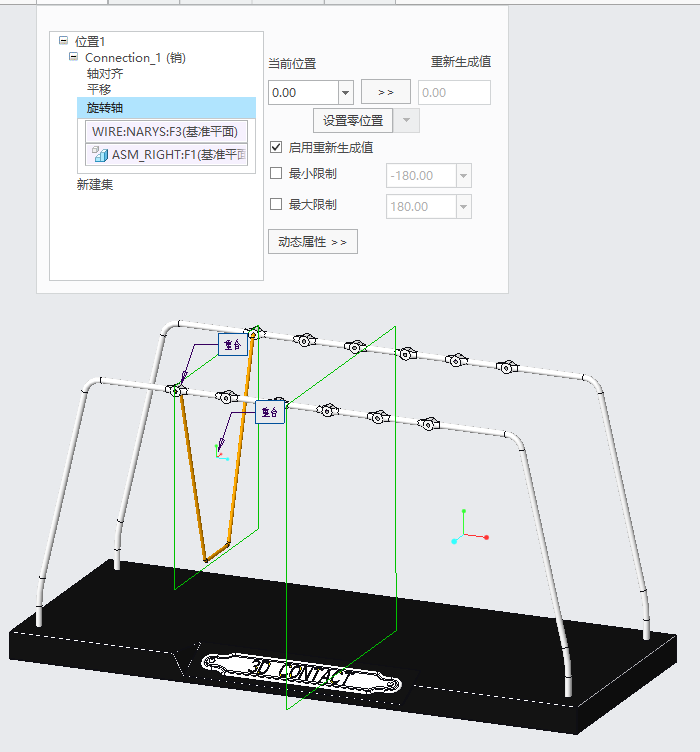

选择下图两个基准平面定义“轴对齐”,设置当前位置为0,勾选“启用重新生成值”。

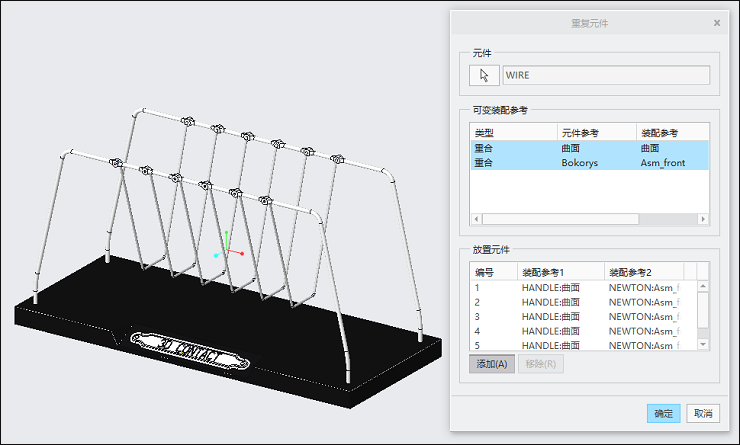

3.通过重复装配功能,一次性创建出其他位置的装配。

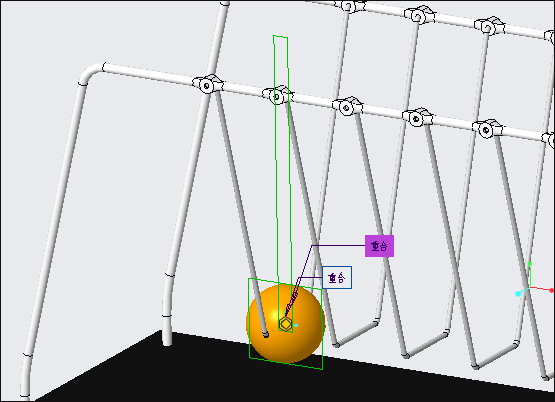

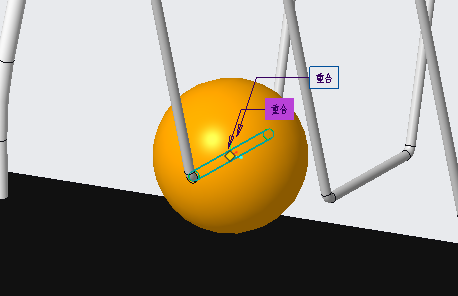

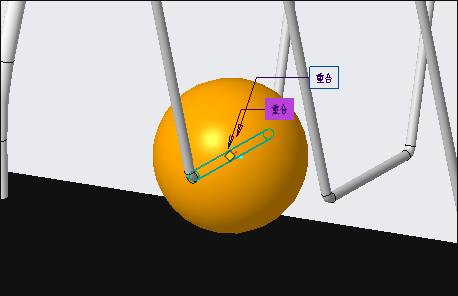

4.装配零件“BALL”,使用销连接,选择下图两个圆柱面定义“轴对齐”。
选择下图与屏幕平行的两个基准平面定义“平面”。

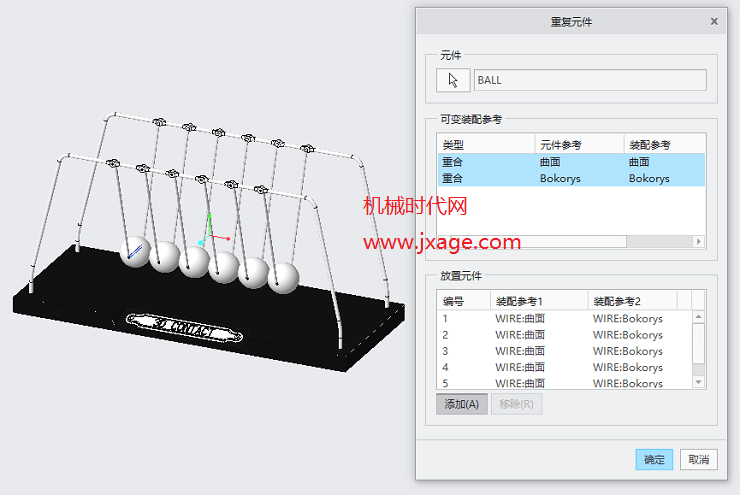

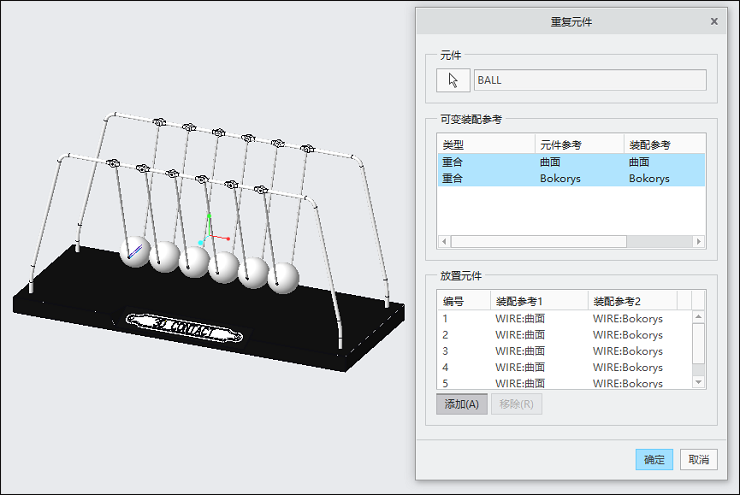

5.通过重复装配功能,一次性创建出其他位置的装配。

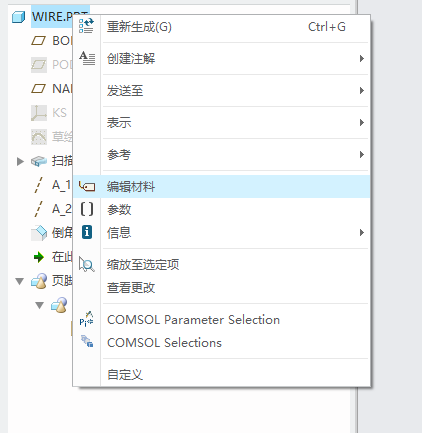

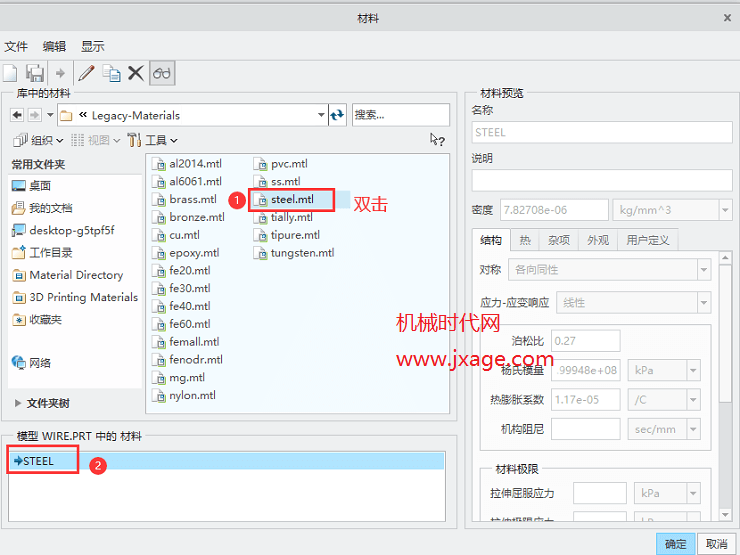

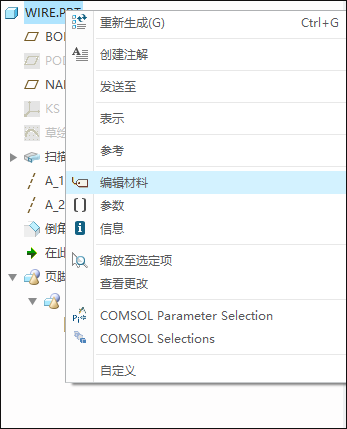

6.由于牛顿摆属于动力学分析,需要对零件设置材料密度。

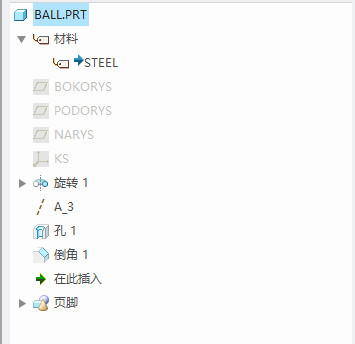

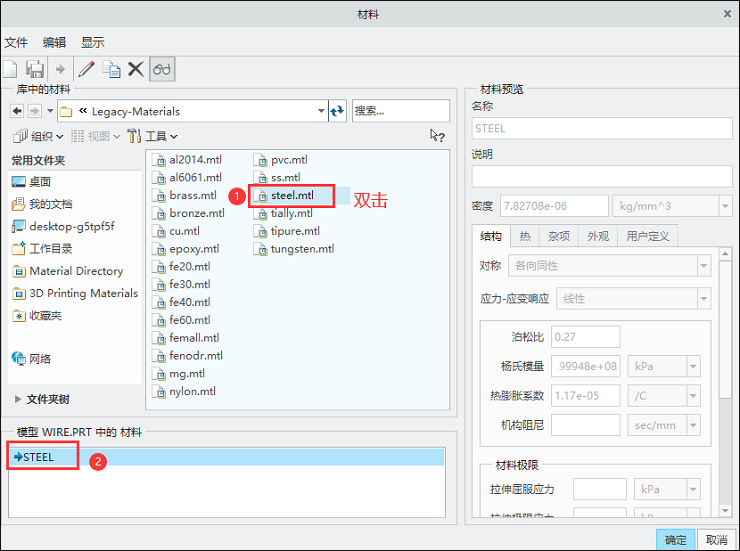

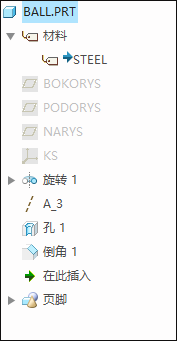

这里我们所有的材料均选择steel。

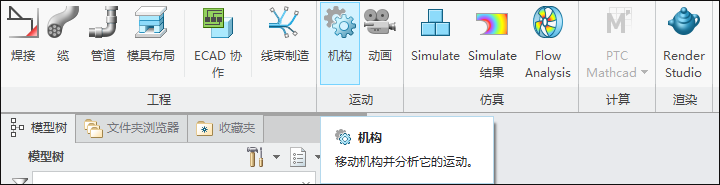

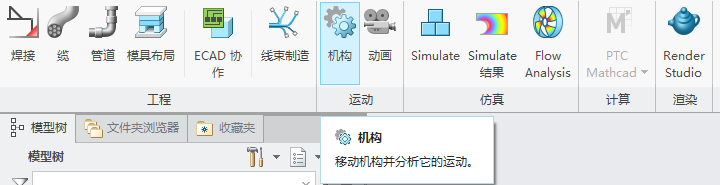

7.点击“机构”,进入机构环境。
8.点击“拖动元件”按钮,将最右侧的一个小球向上拖拽。

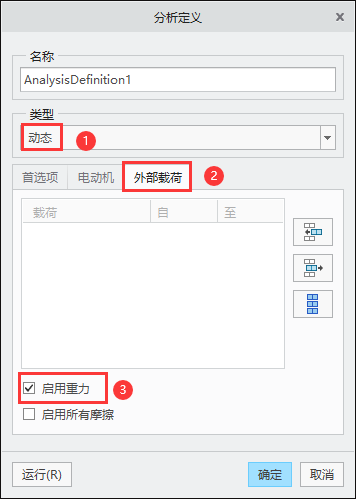

9.点击“机构分析”,类型选择“动态”,点击“外部载荷”,勾选“启用重力”,最后点击窗口左下侧的运行按钮。

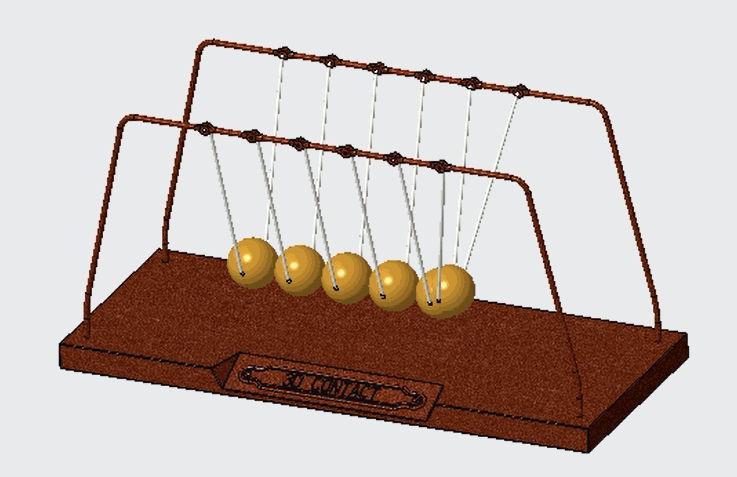

我们可以看到如下图所示的动画。可以看到小球之间没有发生碰撞。如何让小球发生碰撞呢?我们需要设置3D接触。
10.鼠标右键点击“3D接触”,点击如下图所示的按钮。

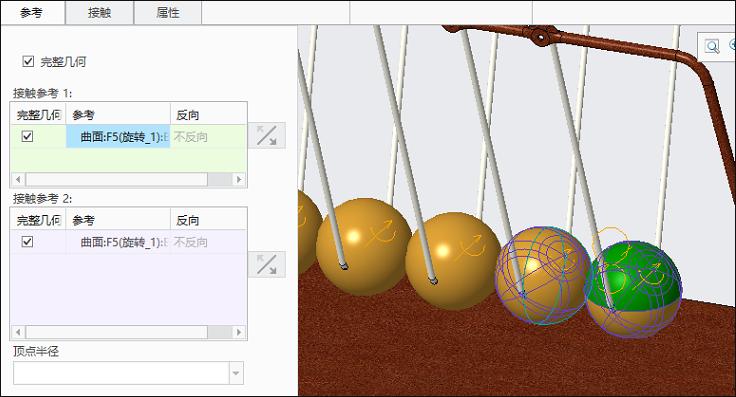

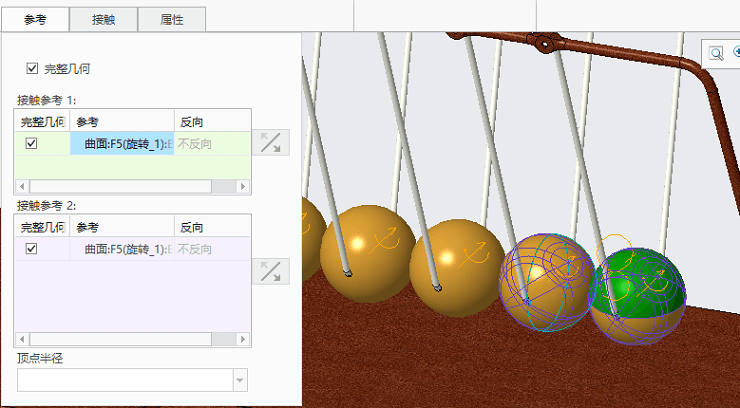

为每两个小球之间添加3D接触属性。

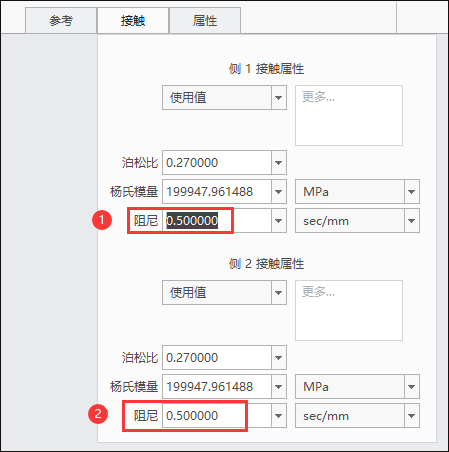

设置接触属性,其中需要将阻尼值设置为0。

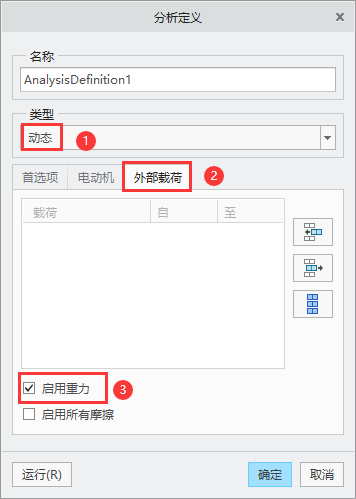

11.点击“机构分析”,类型选择“动态”,点击“外部载荷”,勾选“启用重力”,最后点击窗口左下侧的运行按钮。
