SolidWorks Simulation 有限元分析实例练习(27):混合网格

  • 3,631 次阅读
  • 阅读模式

所谓混合网格就是说模型中包含两种及两种以上的网格类型,以下图为例,就是混合了实体网格和壳网格。下面我们简单介绍一下基于混合网格的静力学分析。

方法:

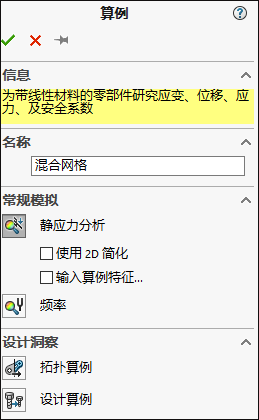

1.单击新建算例,类型选择“静力学分析”,算例名称“混合网格”。

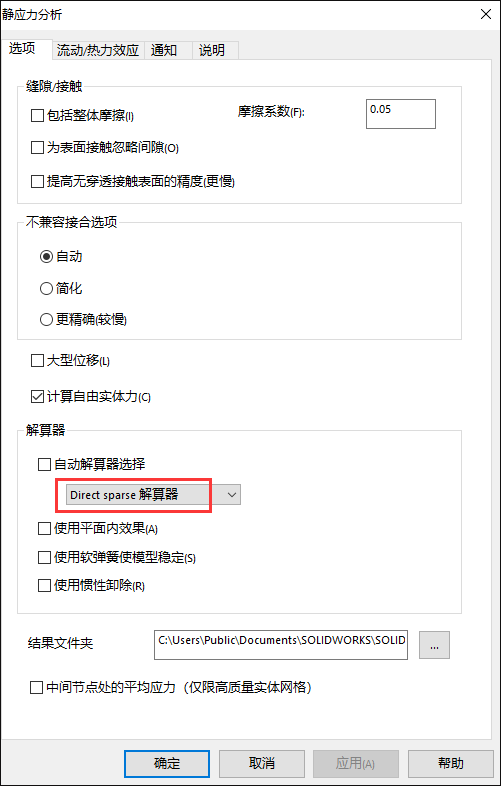

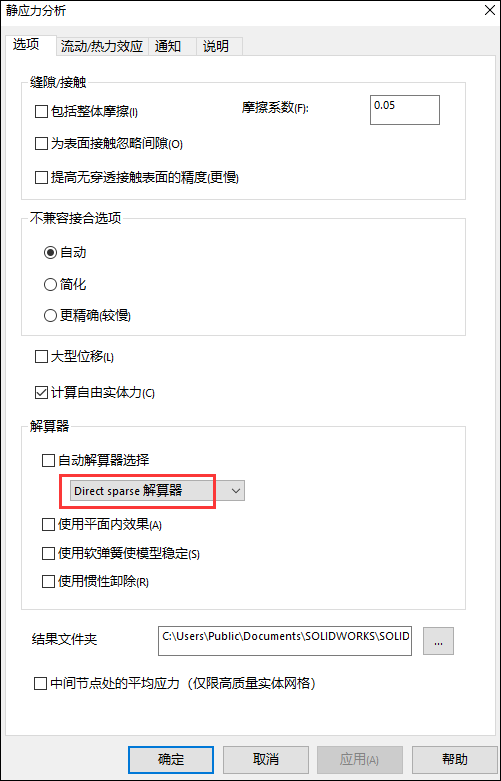

2.鼠标右键单击“ 混合网格算例,选择属性在对话框中的解算器下,选择 Direct Sparse 解算器

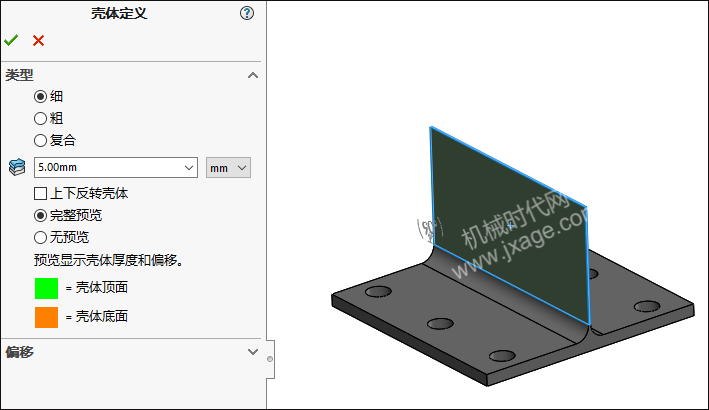

3.在 Simulation算例树的零件下面单击壳体图标然后选择编辑定义选择mm作为单位,并输入5作为壳体厚度

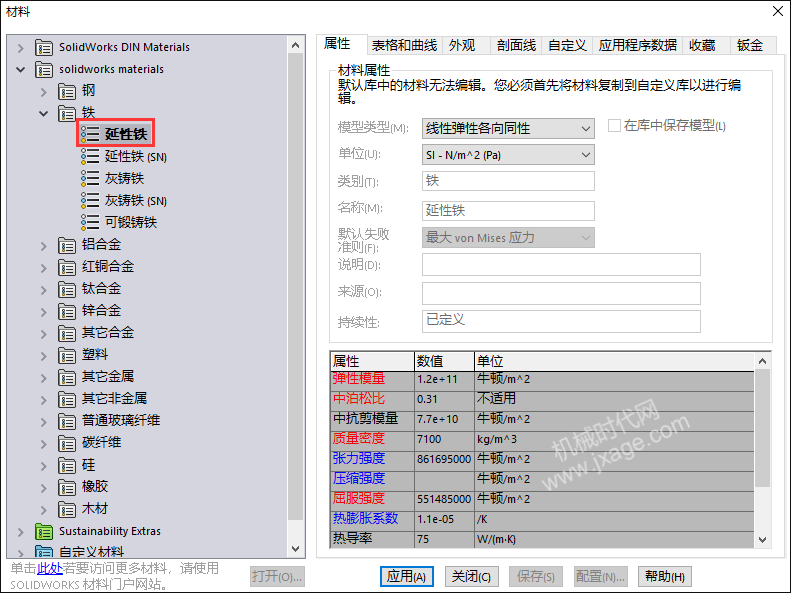

4.从 SOLIDWORKS 材料库选择延性铁将其应用到壳体。

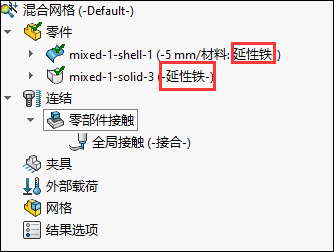

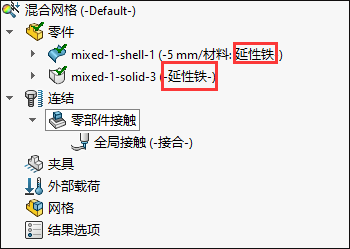

将实体也添加延性铁材料。

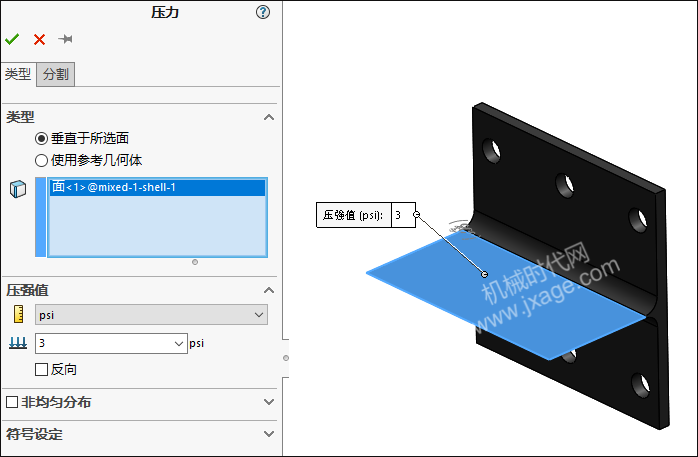

5.定义载荷,在如下图所示的面上施加3psi的压力。

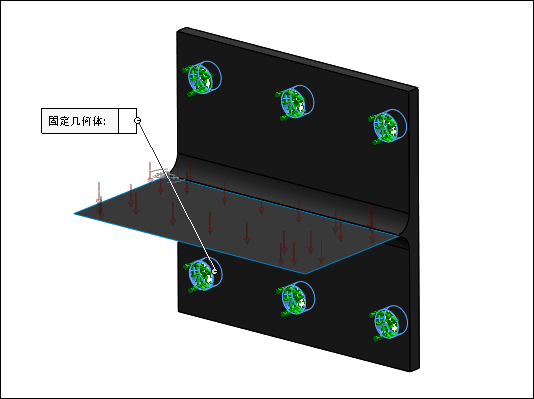

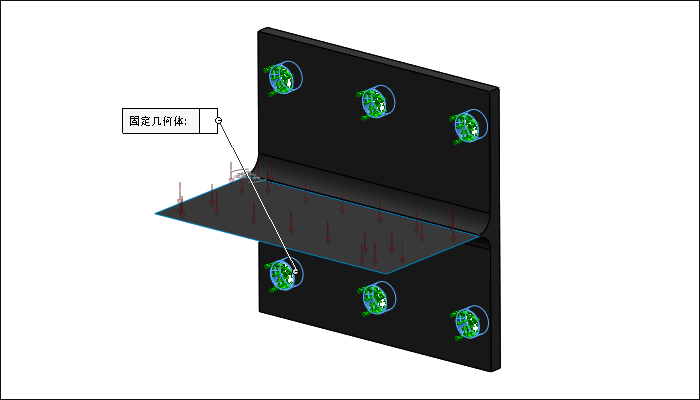

6.在下图所示的6个孔的圆柱面应用固定约束。

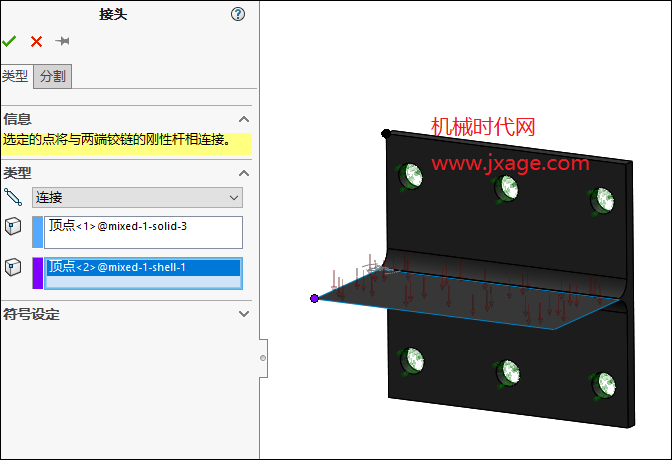

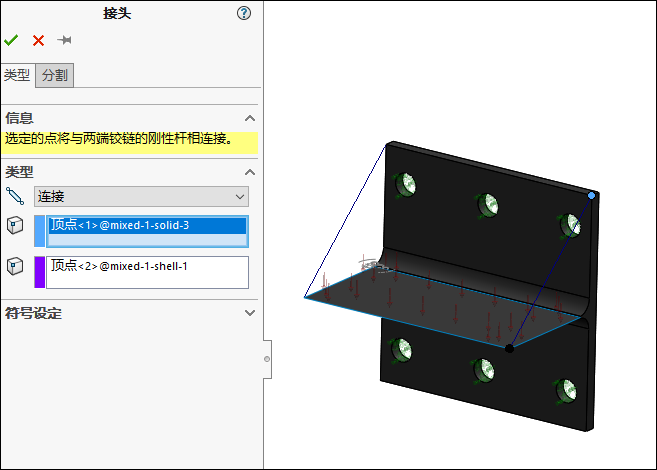

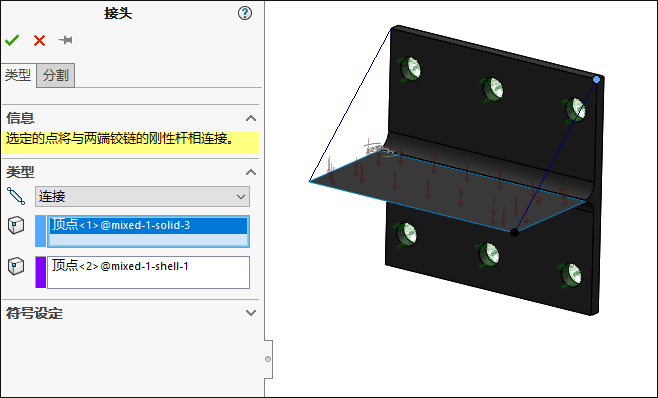

7.右键单击“连接并选择“链接”。第一位置的顶点选择如下图所示的顶点 1,第二位置的顶点选择所示的顶点2。

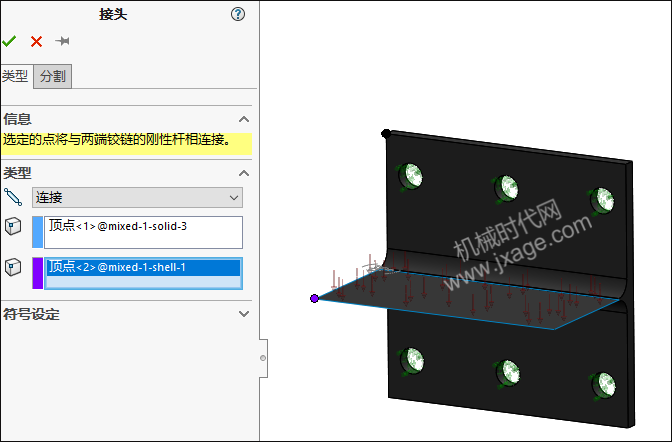

8.再次添加链接。第一位置的顶点选择如下图所示的顶点3,第二位置的顶点选择所示的顶点 4。

9.确保全局接触条件设置为接合

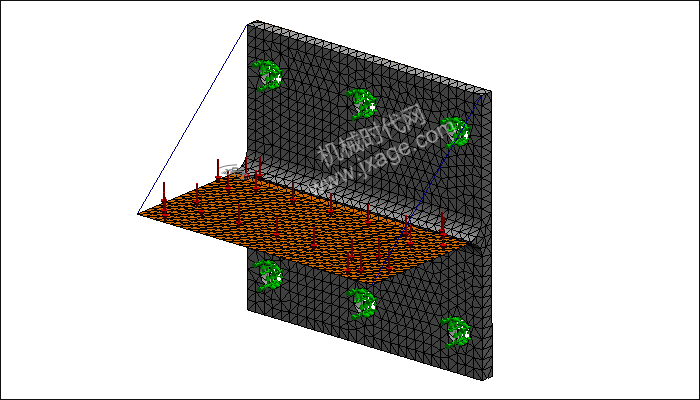

10.划分网格。壳体底面以橙色显示,壳体方位在我们查看应力时很重要。

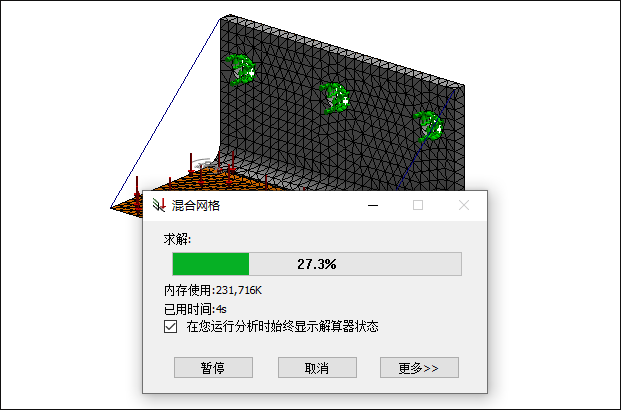

11.提交计算。

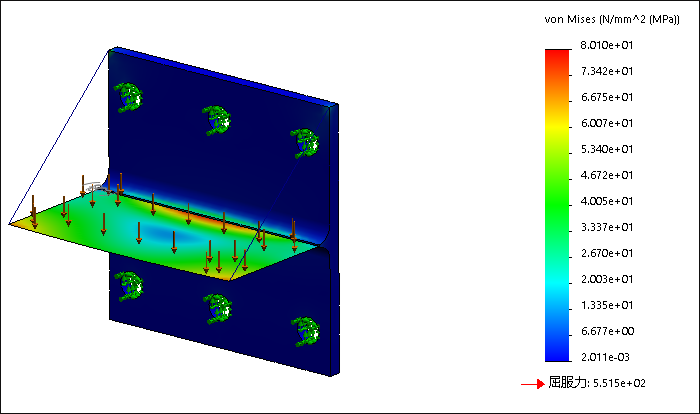

12.查看应力云图。从图中可知,最大应力为80.1MPa,未达到材料的屈服极限。

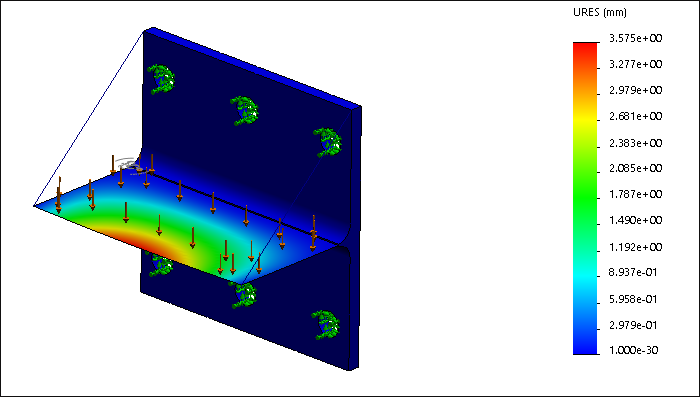

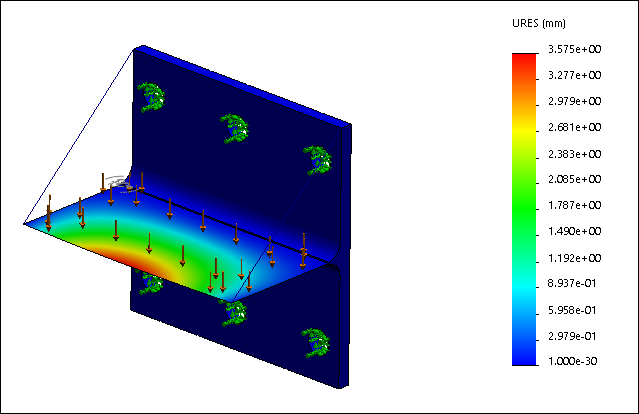

从位移云图中可以看到模型的最大变形量为3.6mm。
