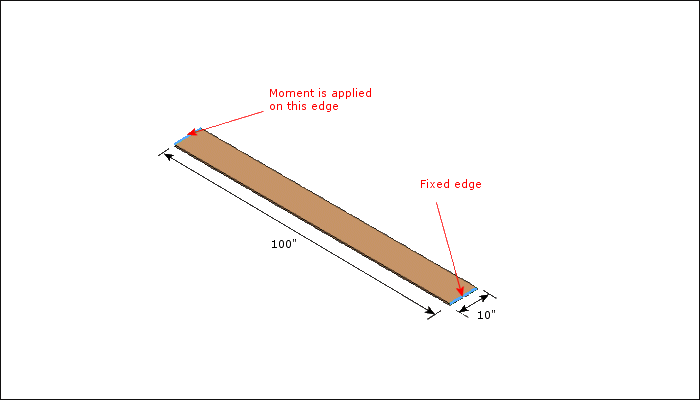

薄板的尺寸如下图所示，矩形平板的一个短边已经固定， 在另一边施加一个力矩，将平板折弯成环。
方法：

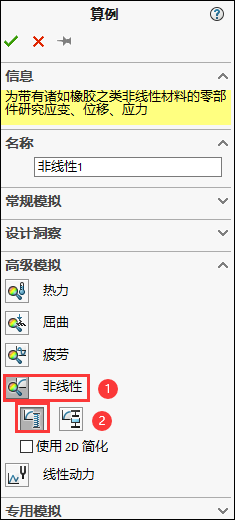

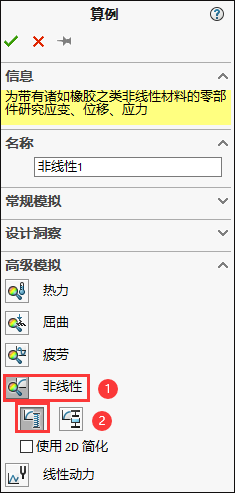

1.单击新建算例，类型选择“非线性”-“静应力分析”，算例名称“非线性1”。

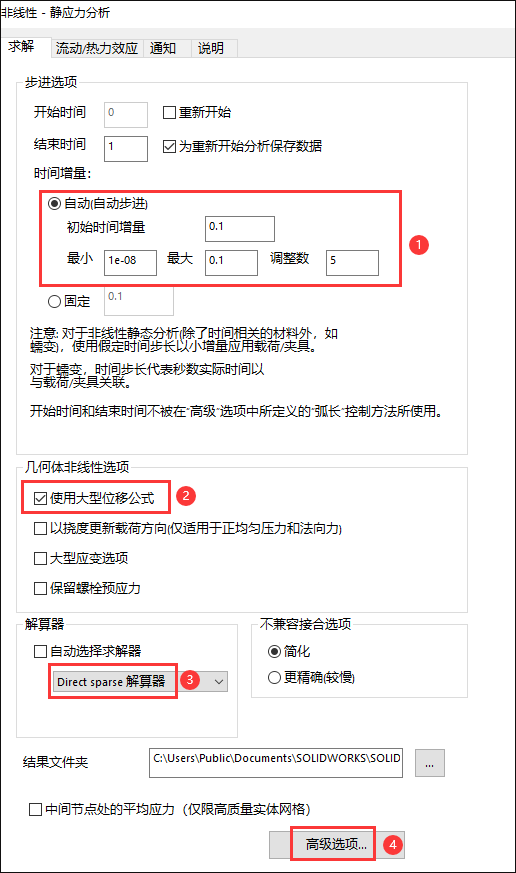

2.在 Simulation 算例树中，右键单击算例图标，然后选择属性。在非线性 - 静应力分析对话框中的步进选项框中执行以下操作：
1）确保结束时间设定为 1。
2）在时间增量下，确保选择了自动(自动步进)。 设定初始时间增量为 0.1，最小和最大框中分别输入 1.e-8 和 0.1。
3）在几何体非线性选项框中，确定勾选了使用大型位移公式。
4）确保选择了 Direct Sparse解算器。
5）单击高级选项。在非线性 - 静应力分析对话框中的高级选项卡上，在方法框中确保控制设置为 力，迭代方法设置为NR(牛顿拉夫森)。

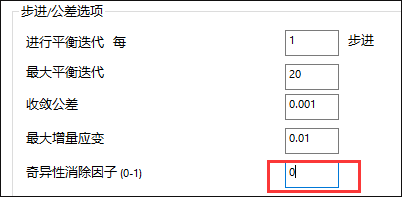

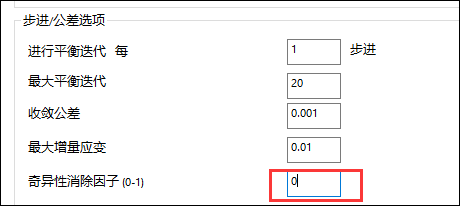

6）在步进/公差选项框中，设置收敛公差为 0.001，设定奇异性消除因子 (0-1) 为 0。

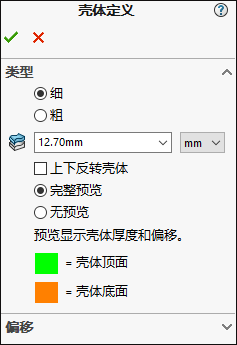

3.在Simulation算例树中，右键单击壳体图标，然后选择编辑定义。将类型设为细，单位设置为mm，然后设置薄板的厚度为12.7。

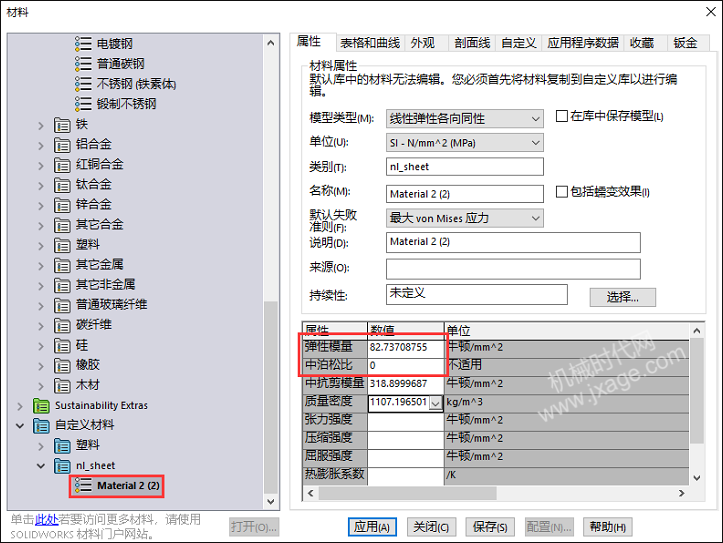

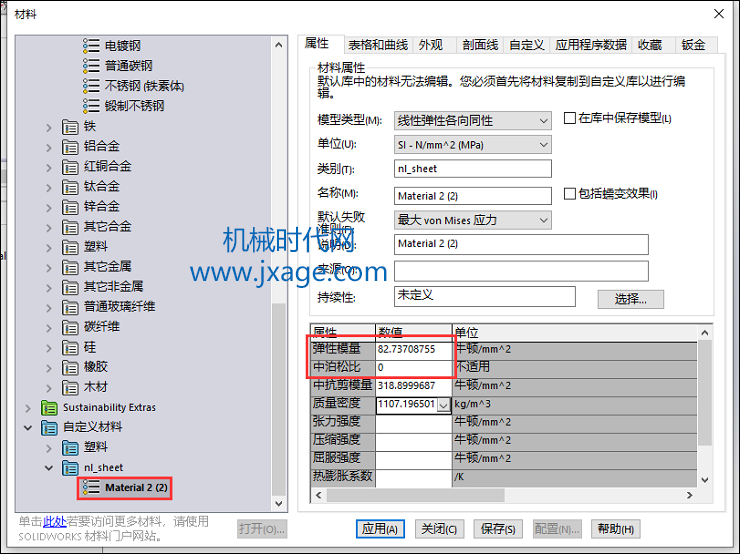

4.按照下图新建一个新材料Material2，材料属性如下图所示，将这个材料赋予薄板。

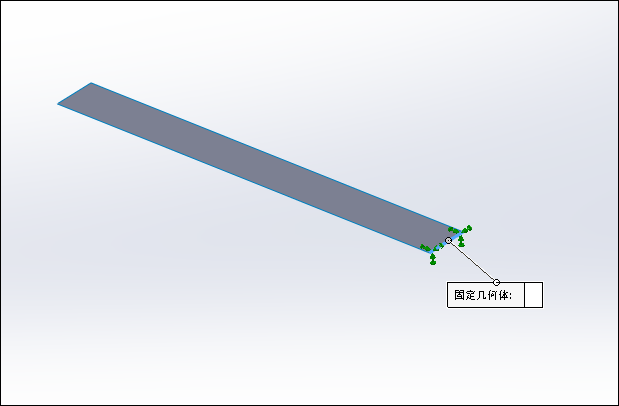

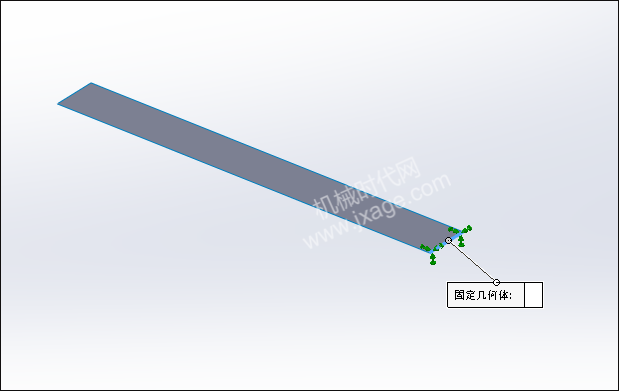

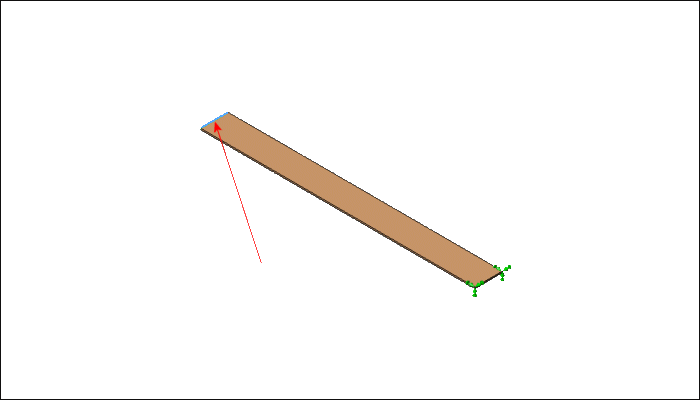

5.在 SOLIDWORKS Simulation 算例树中，右键单击夹具 ，然后选择固定几何体，在图形区域中单击下图所示的边。

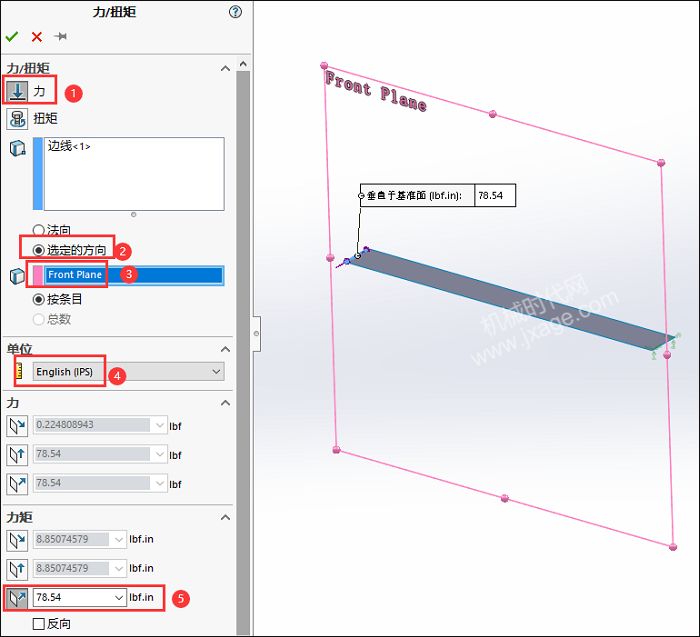

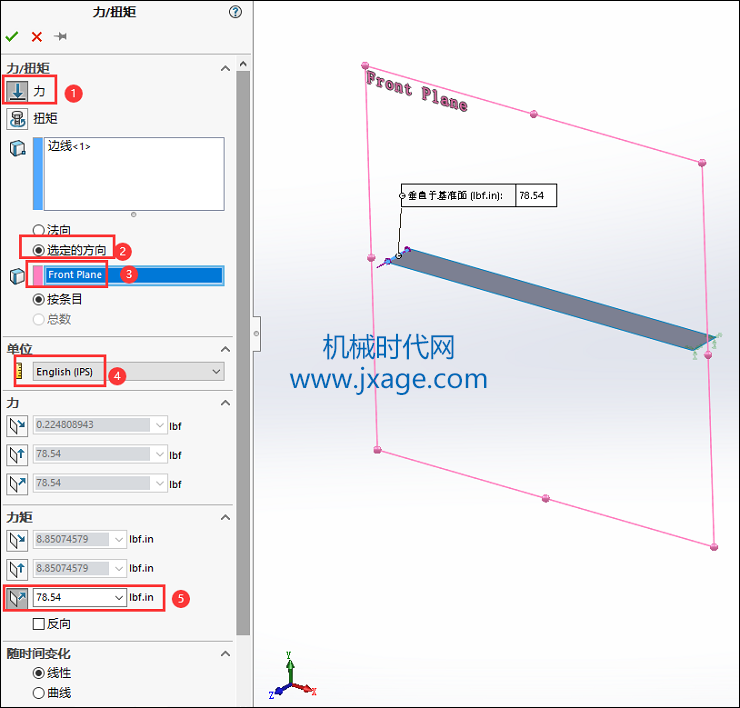

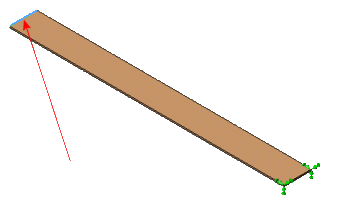

6.在 Simulation算例树中，右键单击外部载荷，选择力，然后按照下图所示的顺序进行操作。

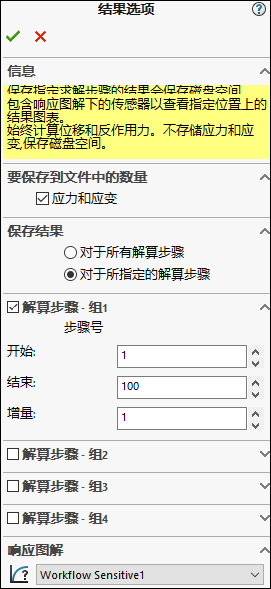

7.在 SOLIDWORKS Simulation 算例树中，右键单击结果选项，然后选择定义/编辑。在保存结果下，选择“对于所指定的解算步骤”。选中解算步骤 - 组 1 并执行以下操作：
1）设定开始为 1。
2）在结束框中键入 100。
3）在增量框中键入 1。
4）在响应图解下，在传感器清单中选择Workflow Sensitive1。

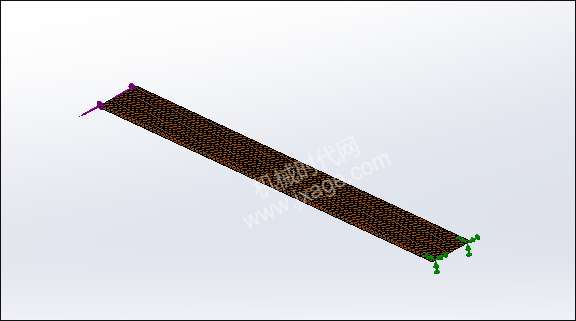

8.在 Simulation 算例树中，右键单击网格 ，然后选择生成网格。

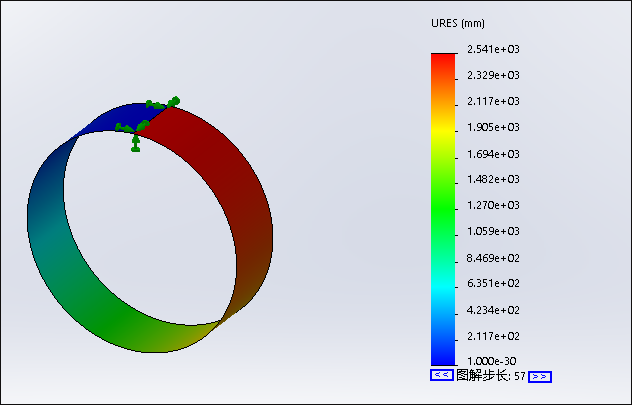

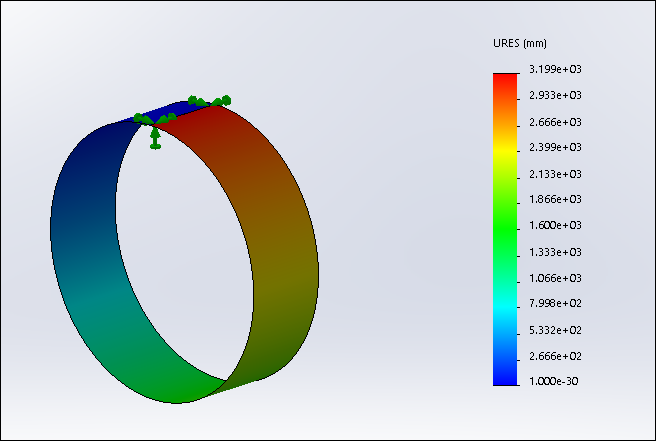

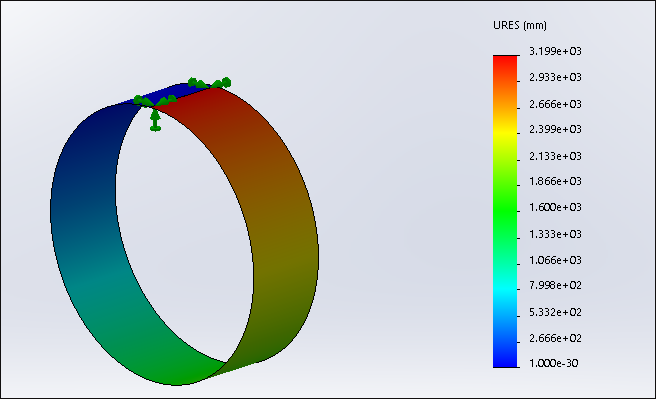

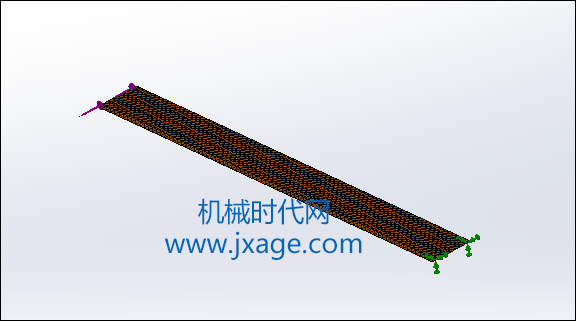

9.执行分析。下图为最后求解步骤的合位移云图。

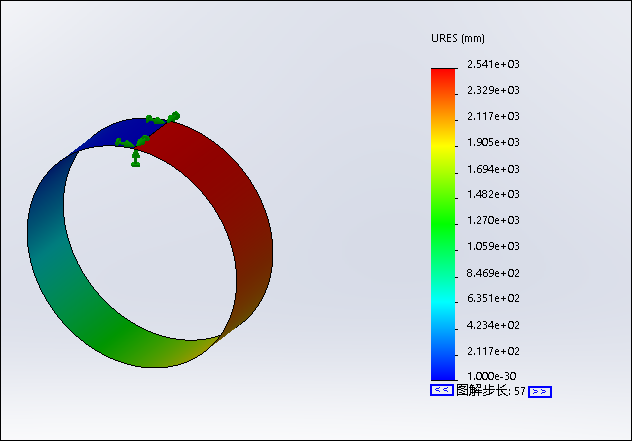

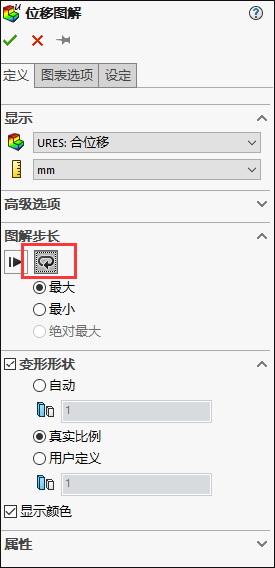

10.在 Simulation 算例树中，右键单击结果文件夹，然后选择定义位移图解。将分量设置为 URES： 合位移，单位设置为mm。在 图解步长下，单击穿越所有步长的图解边界，并确保选中最大。在变形形状下,选择真实比例。
通过以上操作即可显示所有解算步骤中的最大合位移云图。
