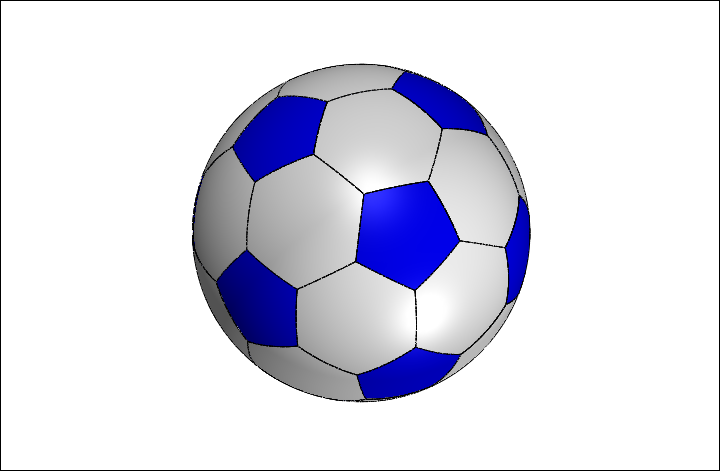

最终结果如下图所示。
文章末尾下载模型
方法:
1.在前视基准面绘制如下图所示的五边形。
2.创建基准平面1,选择前视基准面和五边形的一条边作为参考,角度为142.62度。

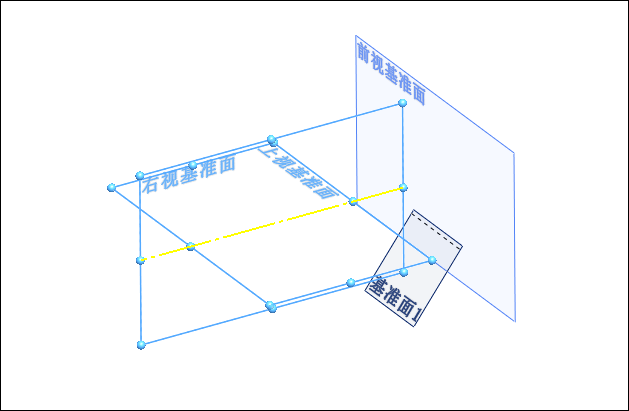

3.创建基准轴1,以上视基准面和右视基准面为参考。

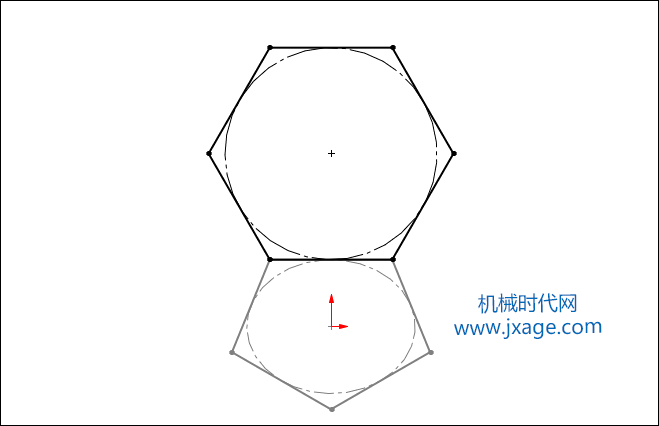

4.在基准平面1上绘制如下图所示的六边形。

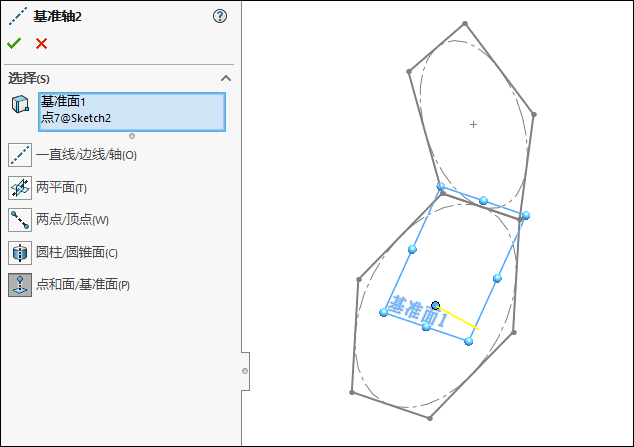

5.创建基准轴2。
6.在基准轴1和基准轴2的交点处创建一个3D草绘点。

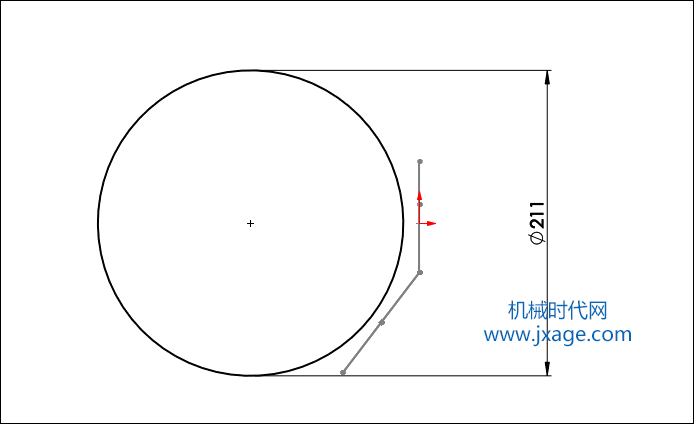

7.以右视基准面为草绘平面,绘制如下图所示的圆。

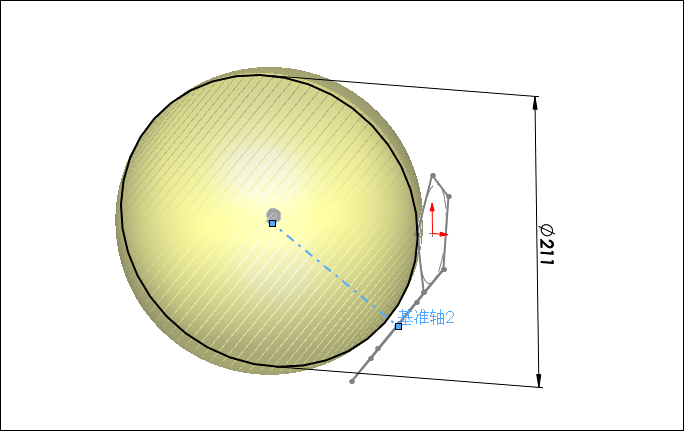

8.创建一个旋转曲面。

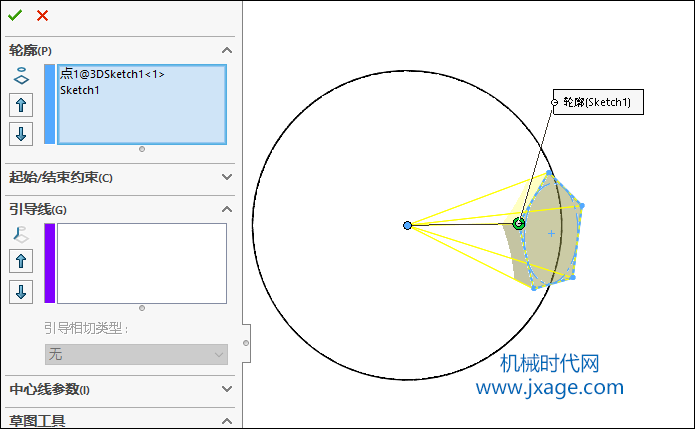

9.点击“放样凸台/基体”命令,按照下图进行设置。

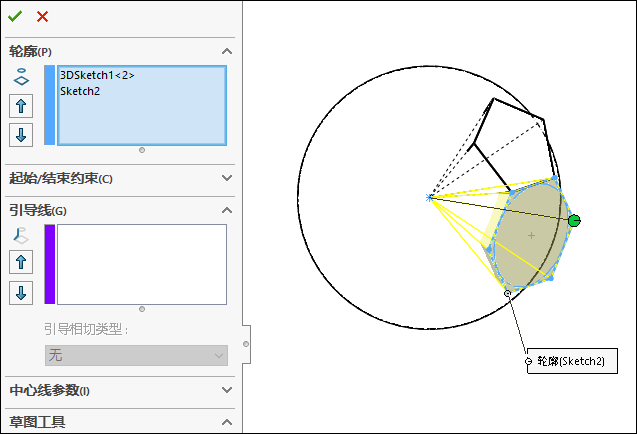

10.再次点击“放样凸台/基体”命令,按照下图进行设置。

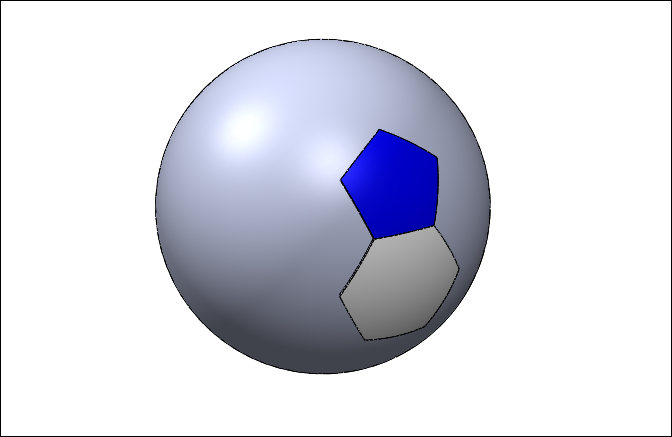

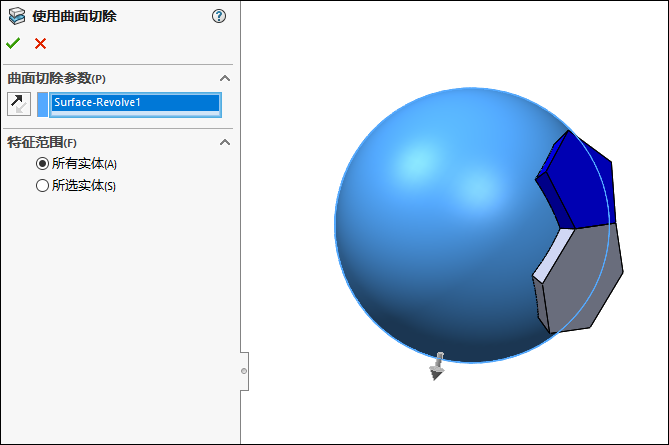

11.点击“插入”-“切除”-“使用曲面切除”,选择旋转曲面作为切除的参考。

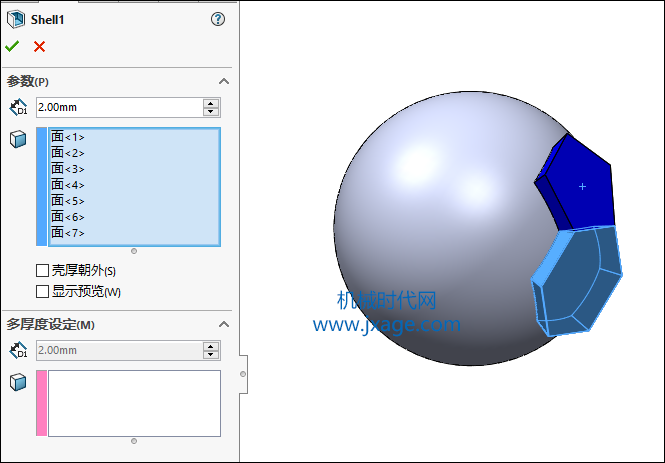

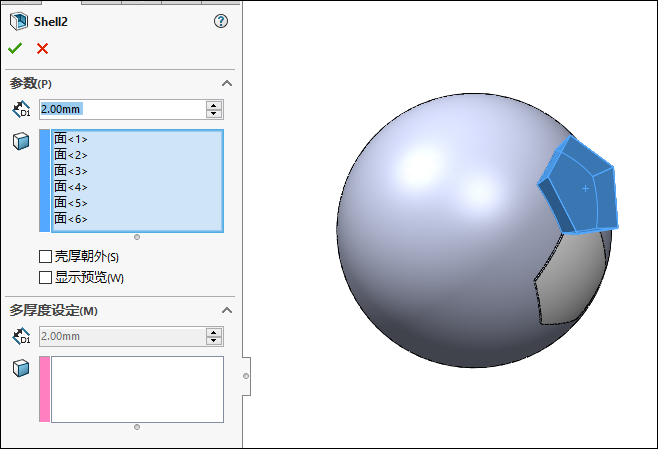

12.对放样实体进行抽壳。
完成抽壳后如下图所示。

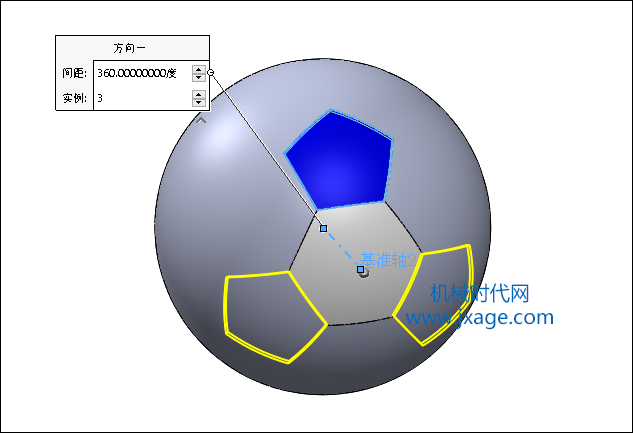

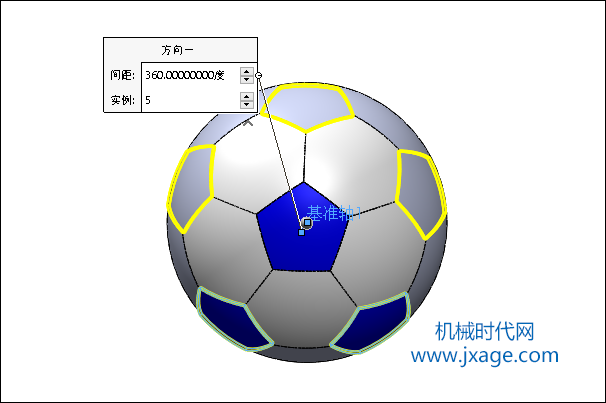

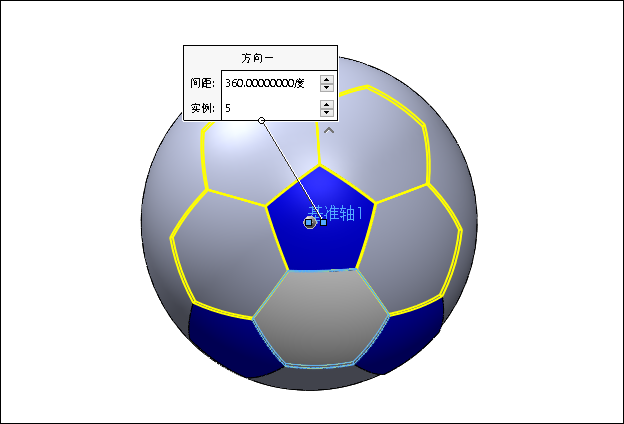

13.圆周阵列。
14.圆周阵列。
15.圆周阵列。

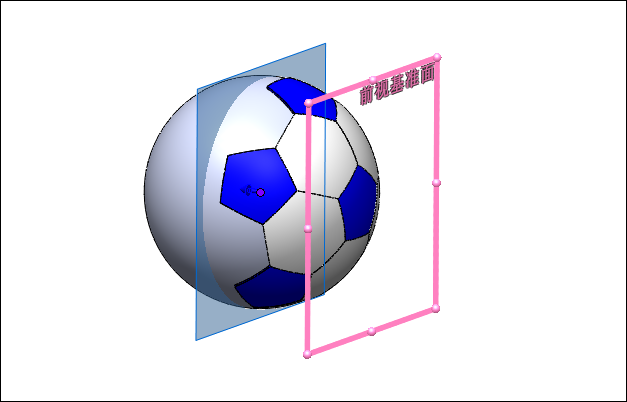

16.创建基准平面2。

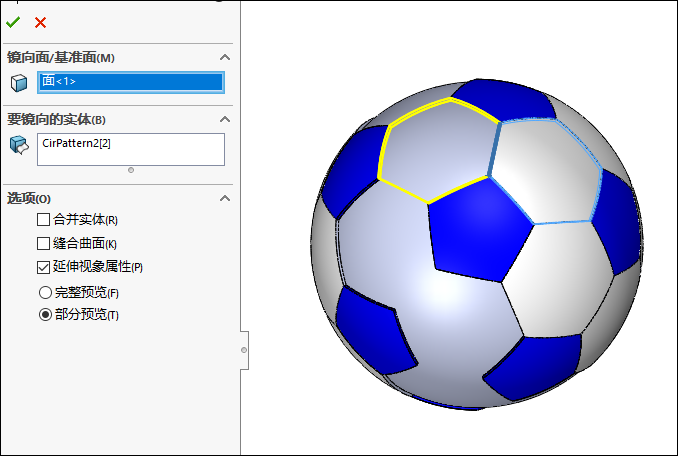

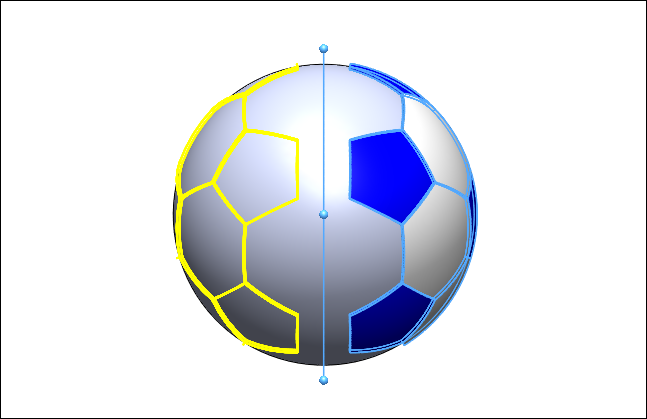

17.将球右侧的放样实体镜像到左侧。

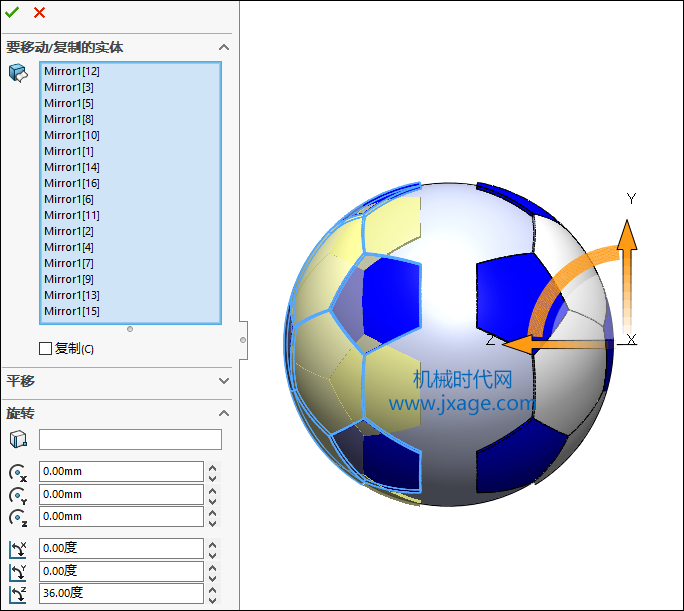

18.点击点击“插入”-“特征”-“移动/复制”,将镜像后的放样实体以Z基准轴为旋转轴,旋转36度。
19.将球体中间空缺的部分依次进行镜像。
完成。
