Creo三维建模(44):盘绕电缆

  • 3,350 次阅读
  • 阅读模式

完成后如下图所示。

文章末尾下载模型

方法:

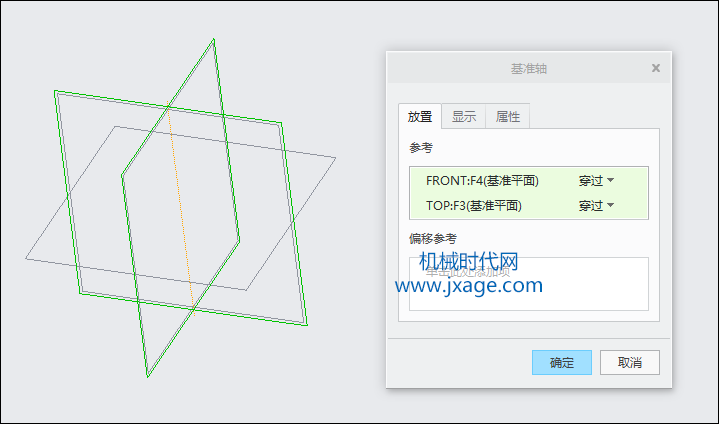

1.创建基准轴,如下图所示。

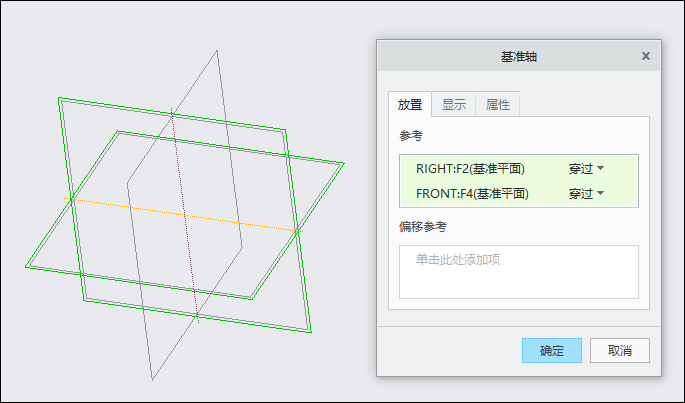

2.再次创建基准轴,如下图所示。

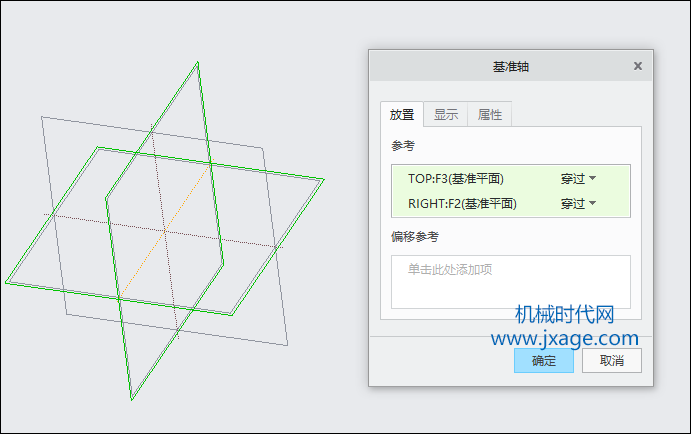

3.再次创建基准轴,如下图所示。

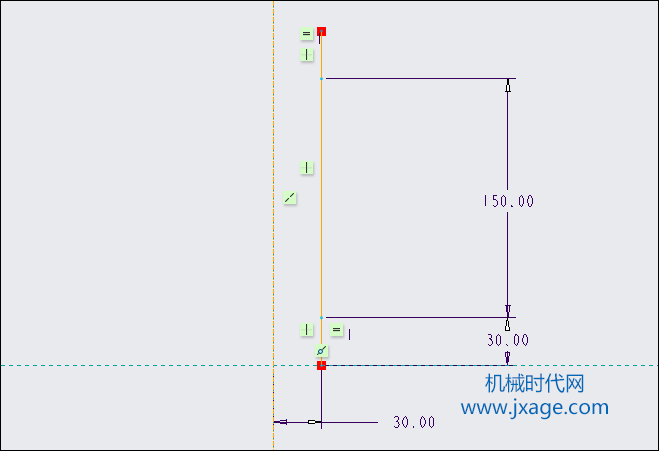

4.在FRONT平面绘制如下图所示的草图(含中心线)。

5.点击螺旋扫描按钮,选择上一步创建的草图作为扫描的轨迹,点击“扫描为曲面”。

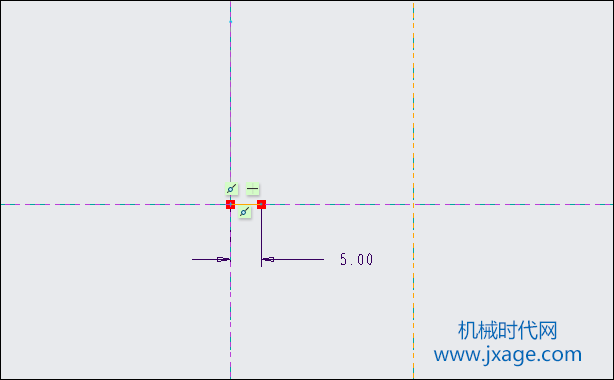

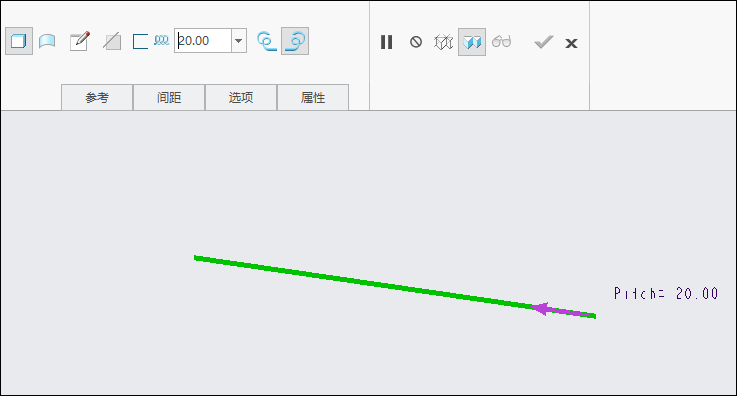

点击控制面板上的草绘按钮,进入草绘环境,绘制如下图所示的一条直线作为扫描的截面。

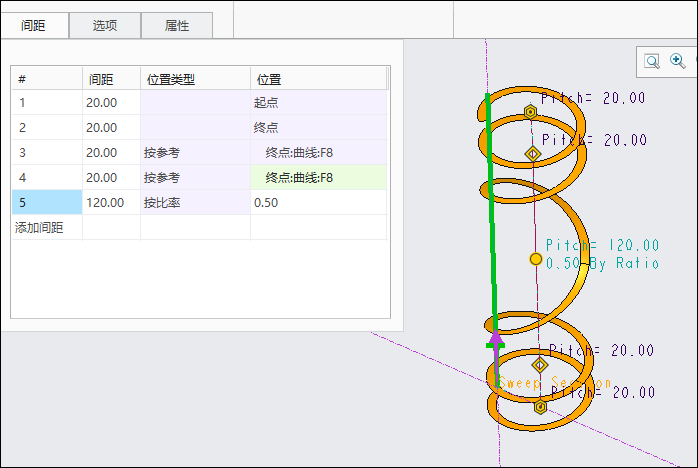

退出草图后,点击“间距”选项卡,按照下图设置间距值。点击勾号完成。

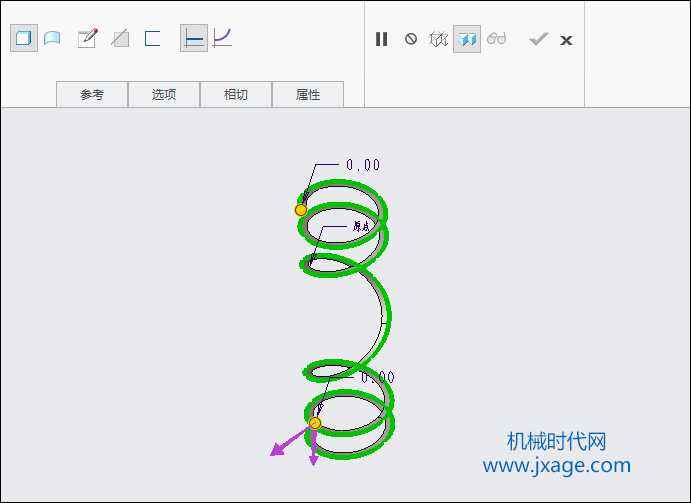

6.点击扫描按钮,选择上一步创建的螺旋扫描的边作为扫描的轨迹,点击“扫描为实体”。

点击控制面板上的草绘按钮,进入草绘环境,绘制如下图所示的草图作为扫描的截面。

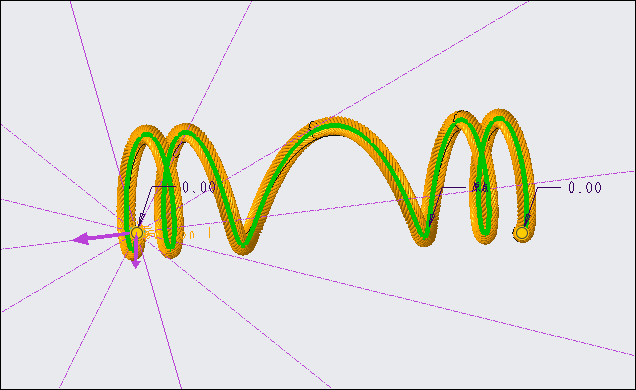

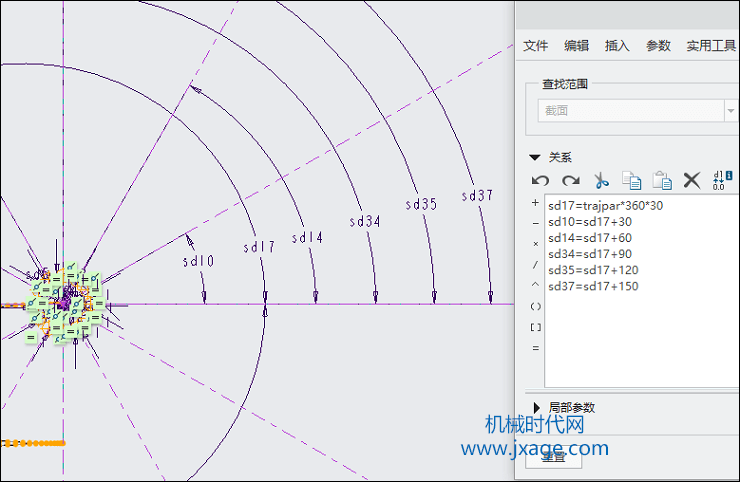

7.点击“工具”-“关系”,将如下图所示的6个尺寸设置如下图所示的关系(注意:尺寸代号要对应,复制下面的关系式后需要修改对应的尺寸代号):

sd17=trajpar*360*30

sd10=sd17+30

sd14=sd17+60

sd34=sd17+90

sd35=sd17+120

sd37=sd17+150

点击勾号完成。

完成。
