Creo曲面建模(42):多边形容器

  • 3,826 次阅读
  • 阅读模式

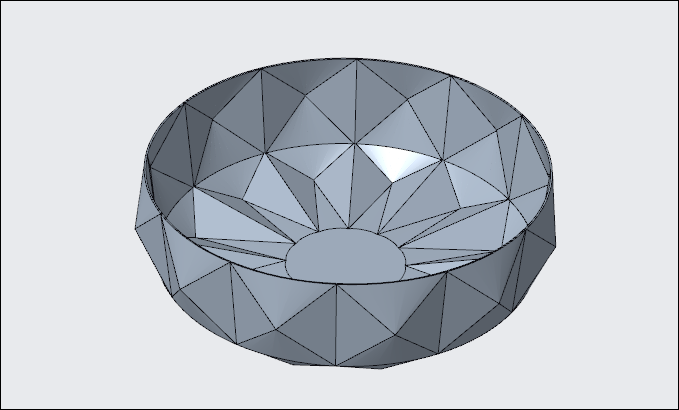

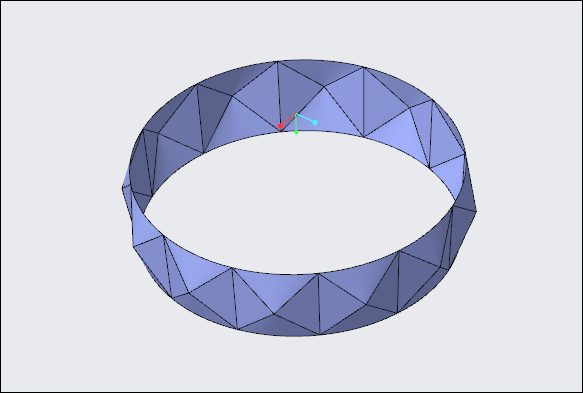

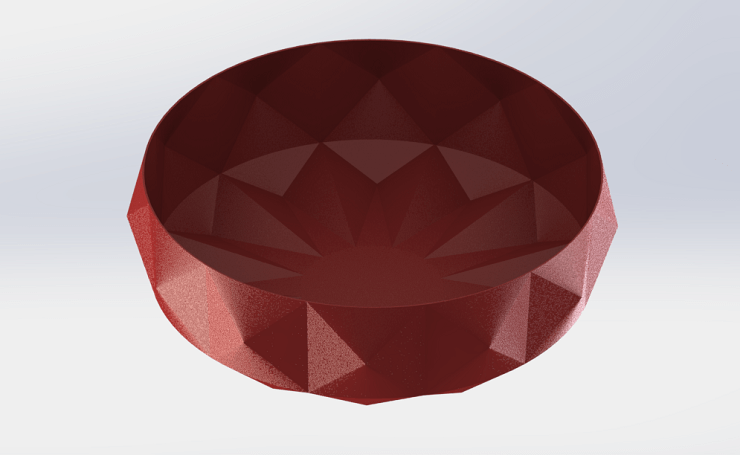

最终完成后如下图所示。

文章末尾下载模型

方法:

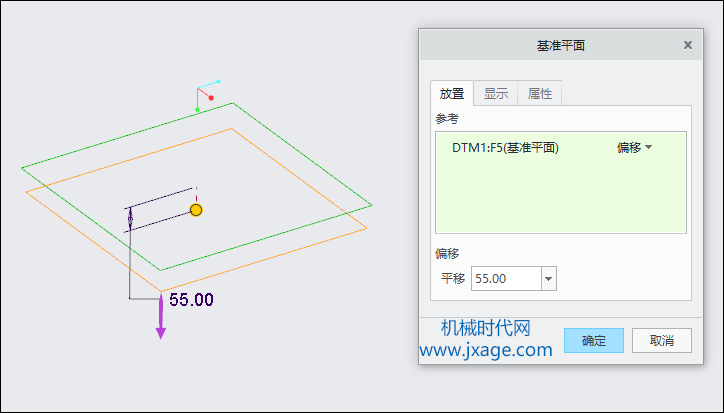

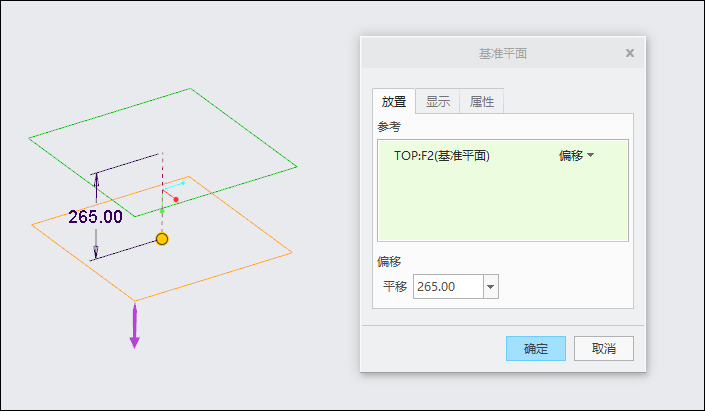

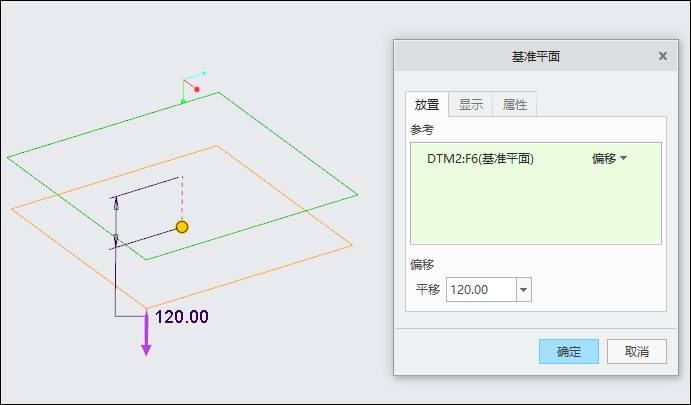

1.新建基准平面1。

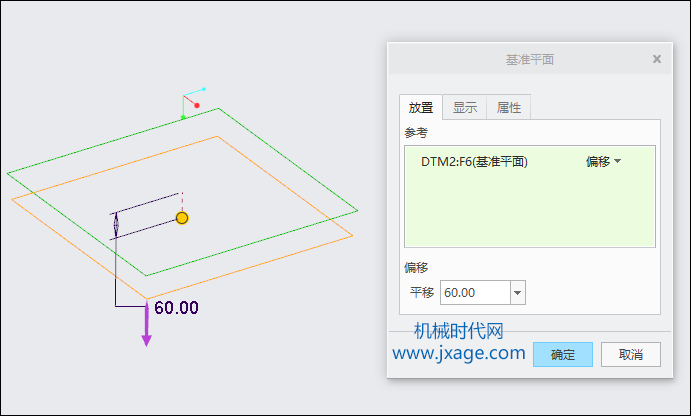

2.新建基准平面2。

3.新建基准平面3。

4.新建基准平面4。

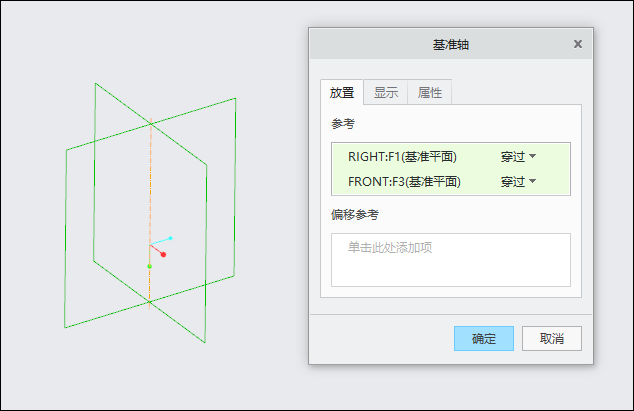

5.创建基准轴1。

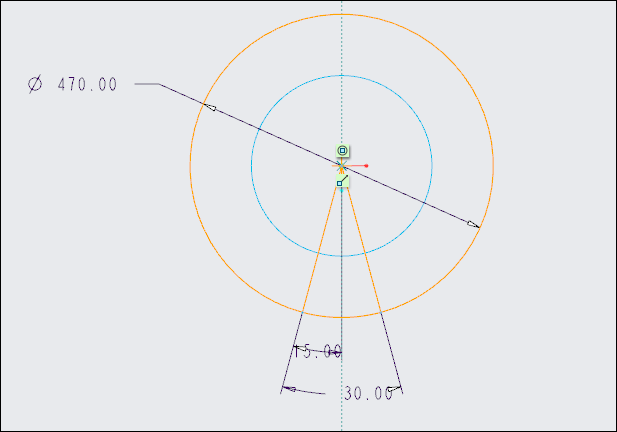

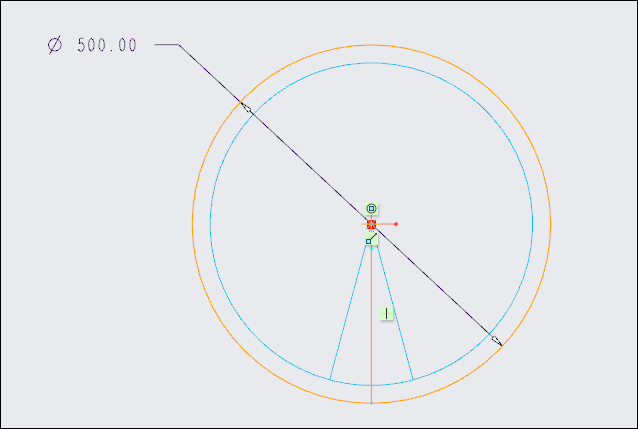

6.在基准平面1绘制如下图所示的草图1。

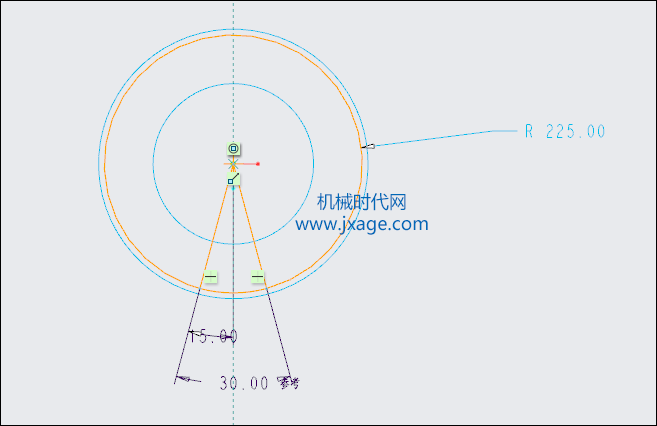

7.在基准平面2绘制如下图所示的草图2。

8.在基准平面3绘制如下图所示的草图3。

9.在基准平面4绘制如下图所示的草图4。

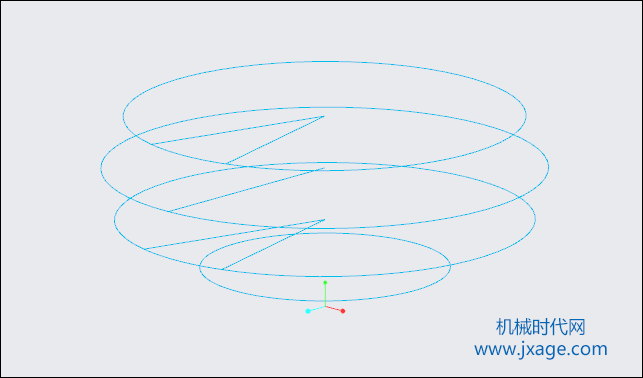

完成后如下图所示。

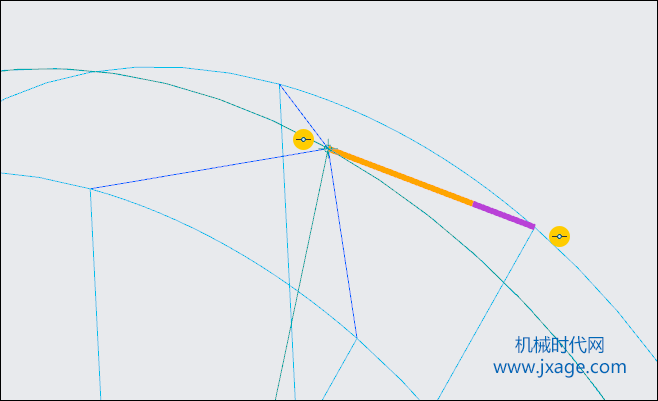

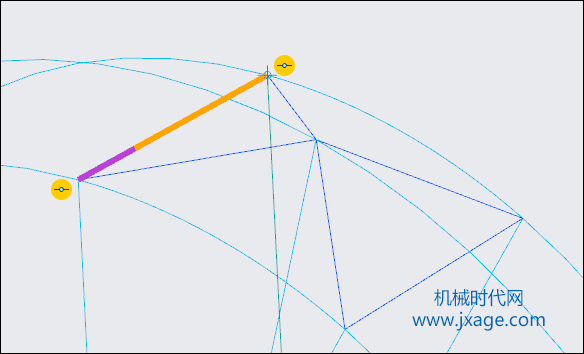

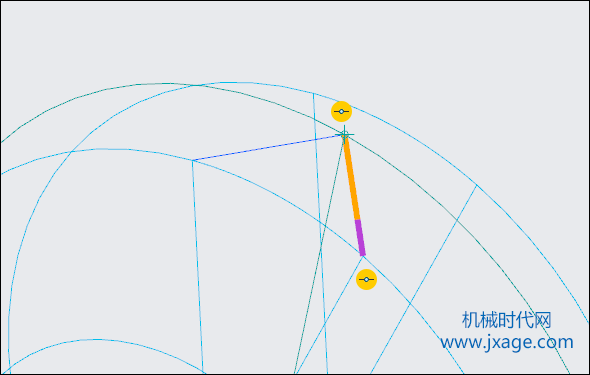

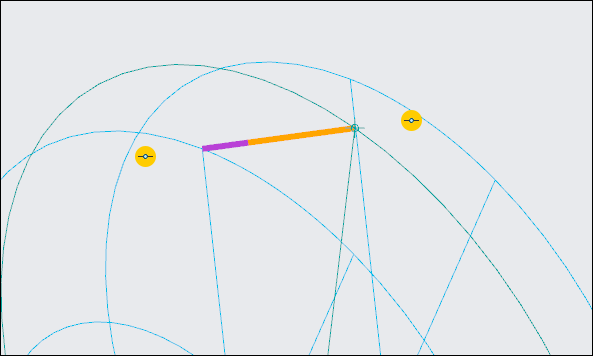

10.点击“基准”-“曲线”-“通过点的曲线”,依次选择下图两个点,创建出如下图所示的曲线。

11.方法同上,创建出如下图所示的曲线。

12.方法同上,创建出如下图所示的曲线。

13.方法同上,创建出如下图所示的曲线。

14.方法同上,创建出如下图所示的曲线。

15.方法同上,创建出如下图所示的曲线。

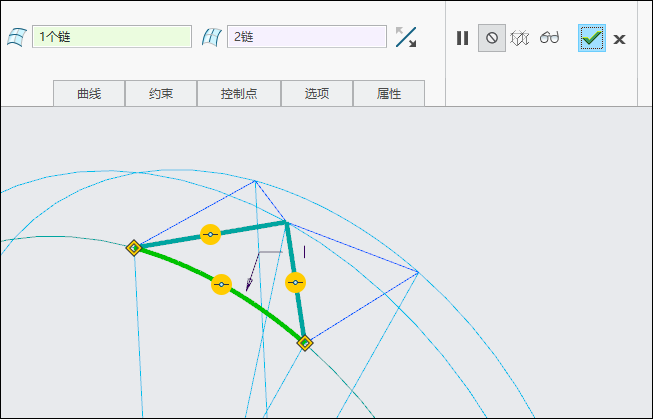

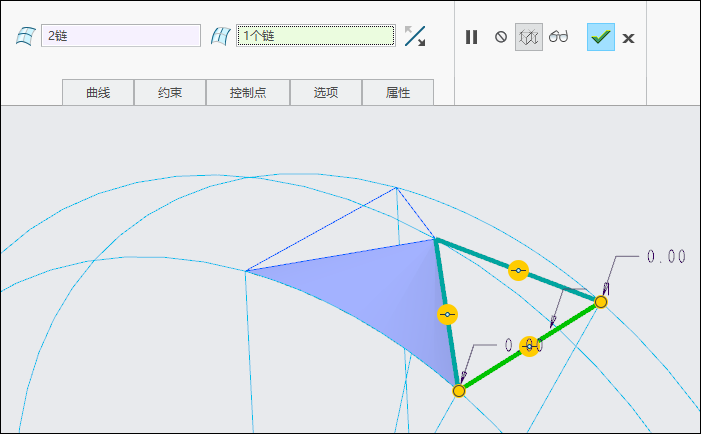

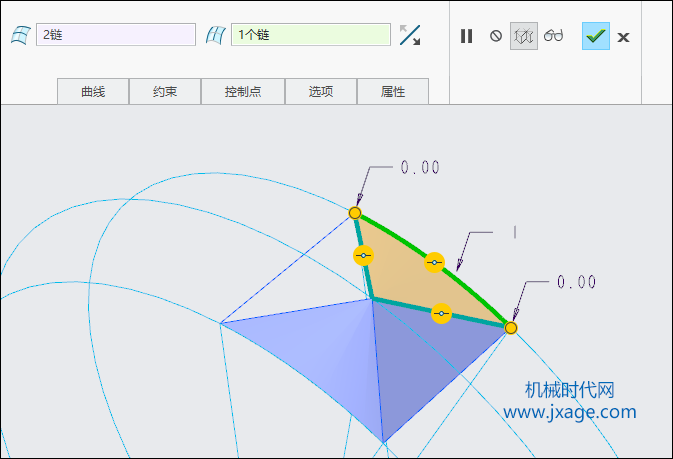

16.点击“边界混合”,选择下图一条曲线作为第一方向的边,选择另外两条曲线作为第二方向的边,点击勾号完成边界曲面的创建。

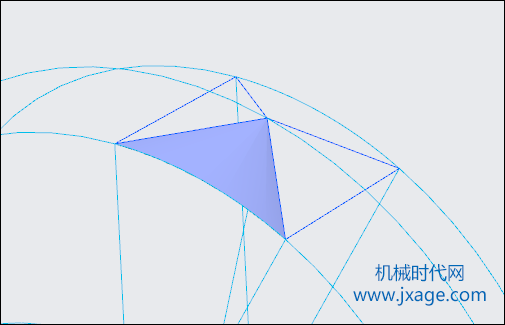

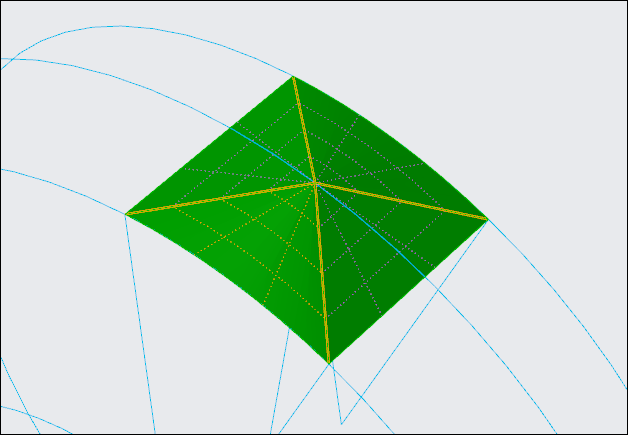

完成后如下图所示。

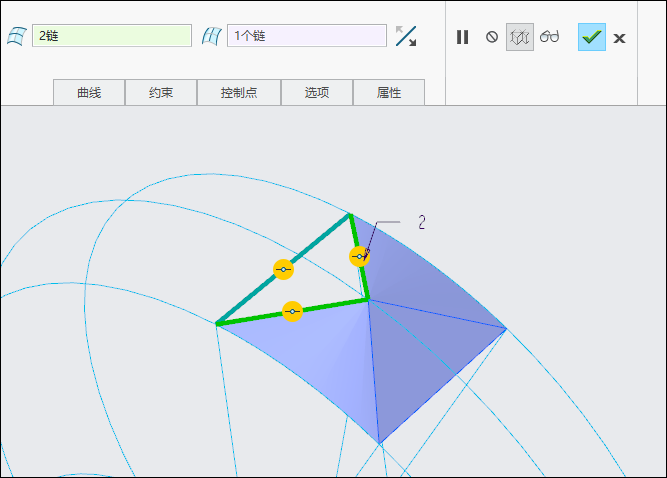

17.点击“边界混合”,选择下图一条曲线作为第一方向的边,选择另外两条曲线作为第二方向的边,点击勾号完成边界曲面的创建。

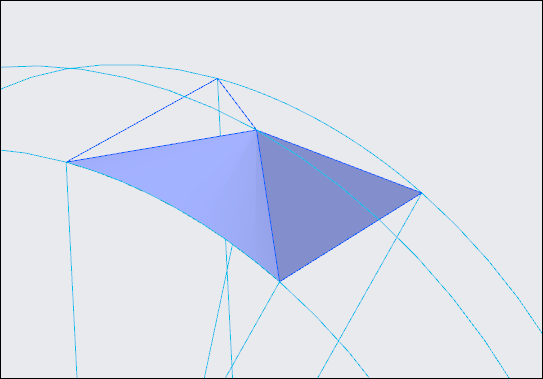

完成后如下图所示。

18.点击“边界混合”,选择下图一条曲线作为第一方向的边,选择另外两条曲线作为第二方向的边,点击勾号完成边界曲面的创建。

19.点击“边界混合”,选择下图一条曲线作为第一方向的边,选择另外两条曲线作为第二方向的边,点击勾号完成边界曲面的创建。

20.将4个边界混合曲面进行合并。

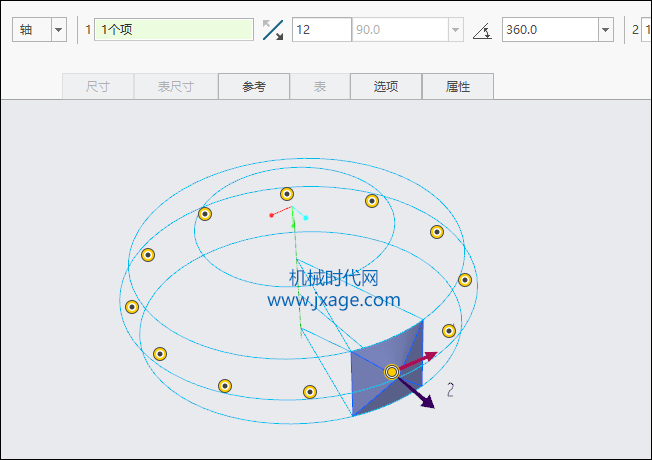

21.将上一步的合并曲面进行圆周阵列,阵列数量12个。

阵列完成后如下图所示。

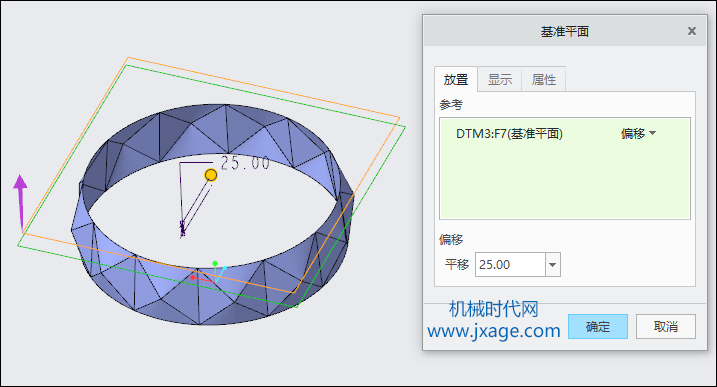

22.创建基准平面5。

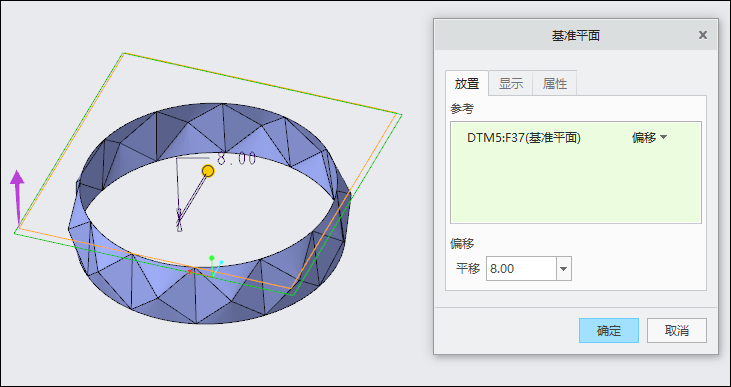

23.创建基准平面6。

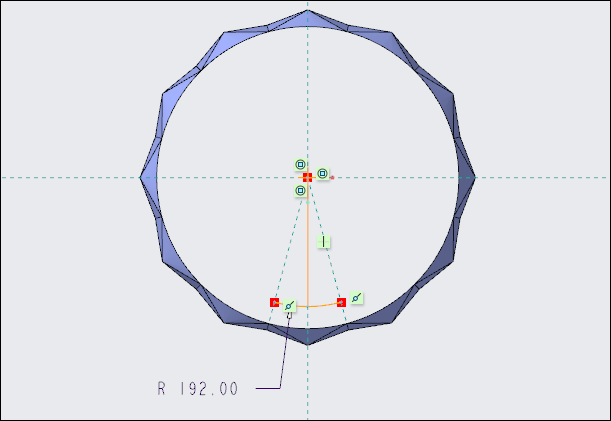

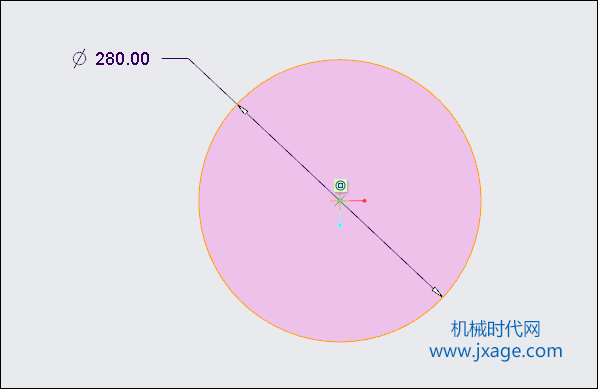

24.在基准平面5上绘制如下图所示的草图。

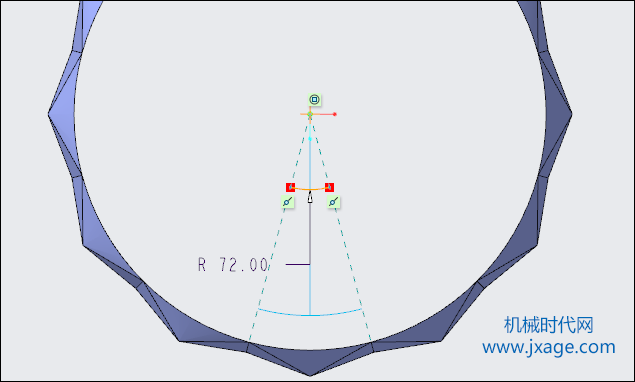

25.在基准平面6上绘制如下图所示的草图。

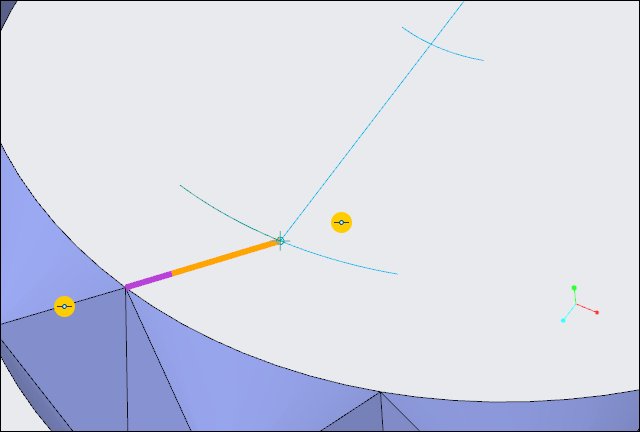

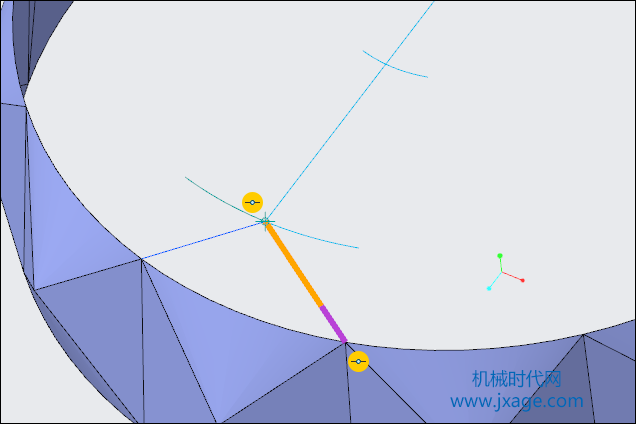

26.点击“基准”-“曲线”-“通过点的曲线”,依次选择下图两个点,创建出如下图所示的曲线。

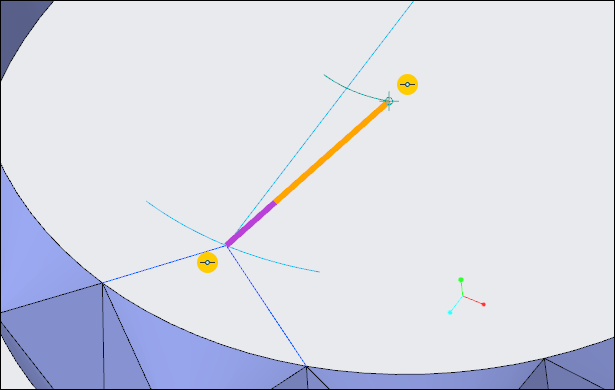

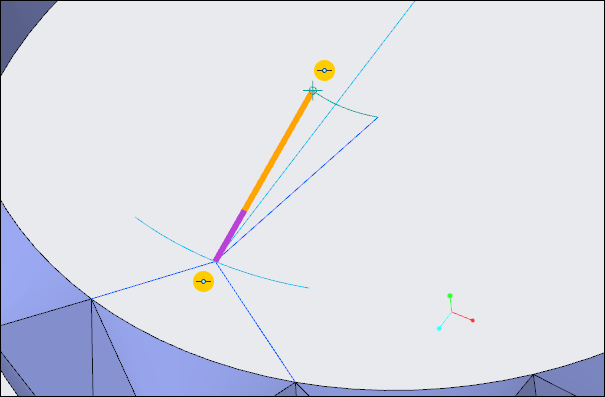

27.点击“基准”-“曲线”-“通过点的曲线”,依次选择下图两个点,创建出如下图所示的曲线。

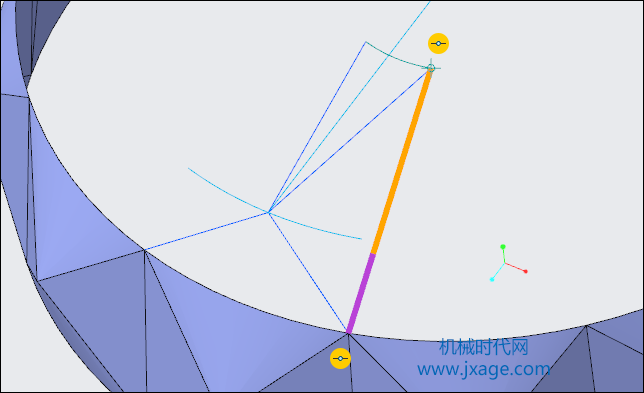

28.点击“基准”-“曲线”-“通过点的曲线”,依次选择下图两个点,创建出如下图所示的曲线。

29.点击“基准”-“曲线”-“通过点的曲线”,依次选择下图两个点,创建出如下图所示的曲线。

30.点击“基准”-“曲线”-“通过点的曲线”,依次选择下图两个点,创建出如下图所示的曲线。

31.点击“基准”-“曲线”-“通过点的曲线”,依次选择下图两个点,创建出如下图所示的曲线。

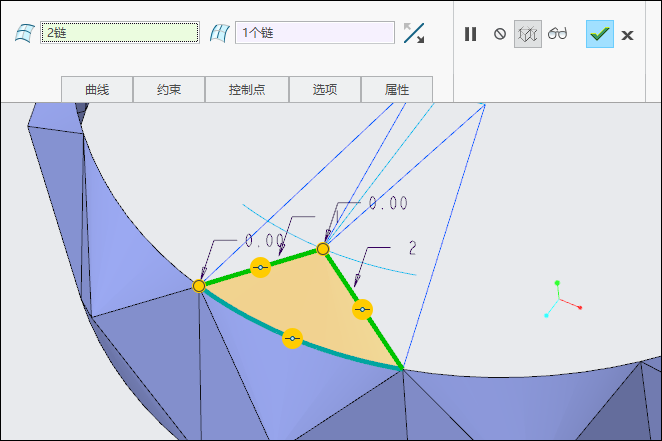

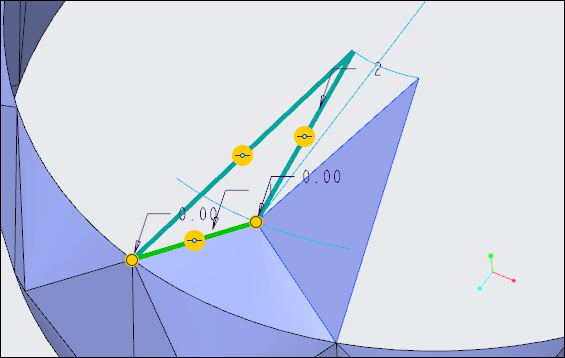

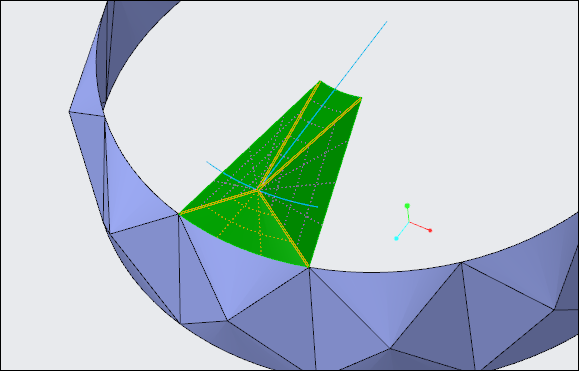

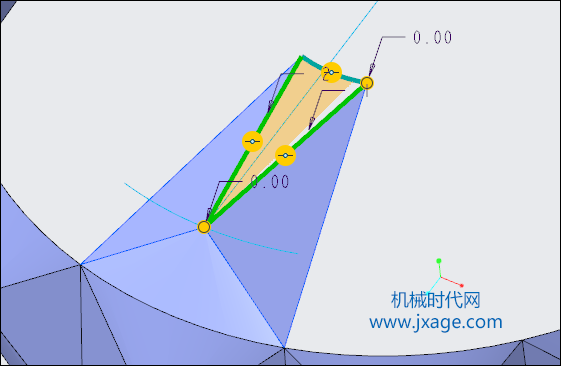

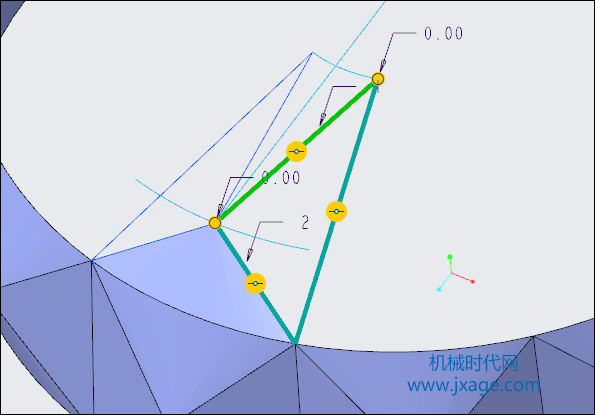

32.点击“边界混合”,选择下图一条曲线作为第一方向的边,选择另外两条曲线作为第二方向的边,点击勾号完成边界曲面的创建。

边界混合。

边界混合。

边界混合。

33.将四个边界混合曲面进行合并。

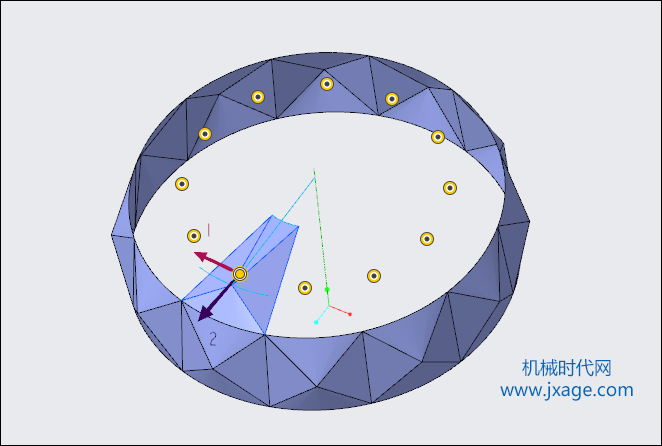

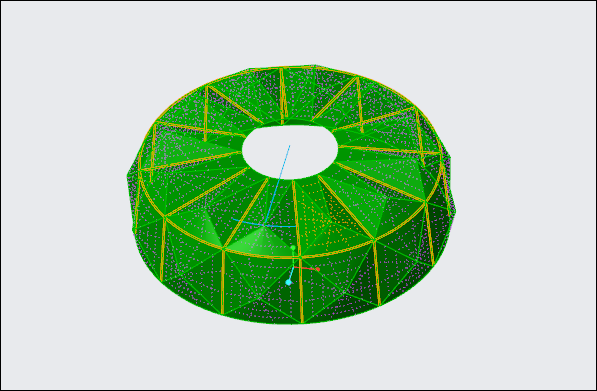

34.将上一步的合并曲面进行圆周阵列。

35.将合并所有的曲面。

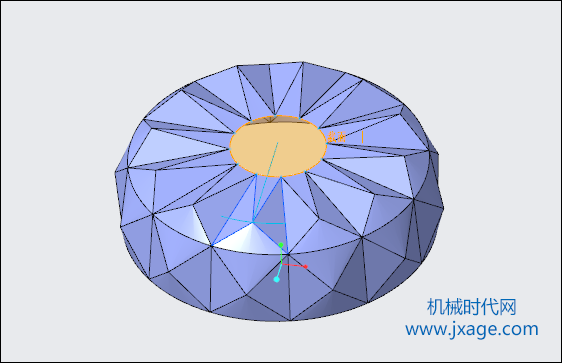

36.点击填充曲面,创建出如下图所示的平面。

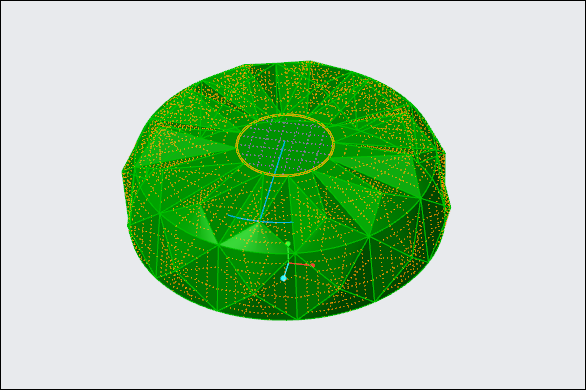

37.合并曲面。

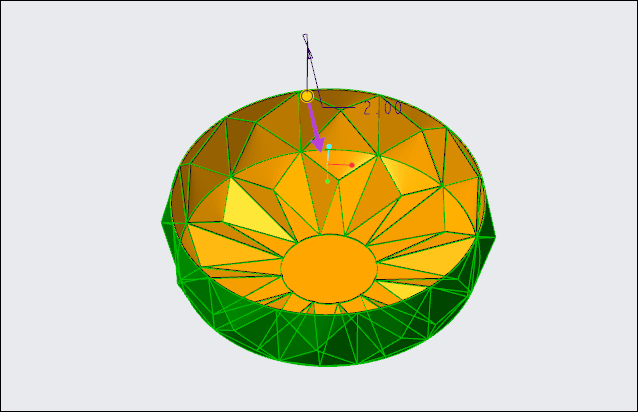

38.加厚曲面,厚度为2mm。

完成。
