SOLIDWORKS 如何创建出完美对称的线性阵列:

  • 关于零件的中面对称;
  • 由实例数驱动,由 SOLIDWORKS自动进行计算;
  • 在奇数和偶数实例之间更改时不需要草图编辑;
  • 具有从零件边缘指定的偏移量。

下面通过一个简单的实例进行介绍。

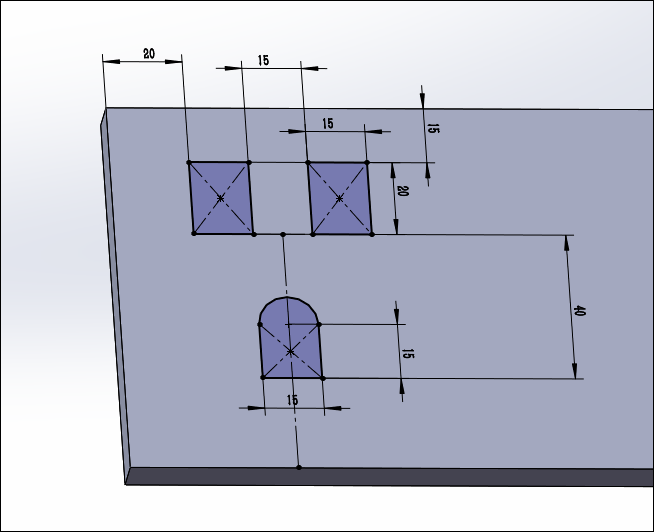

  1. 首先在模型的左侧通过拉伸切除创建种子特征,指定与零件边缘的偏移,记住偏移量(在此步骤中为20mm)。

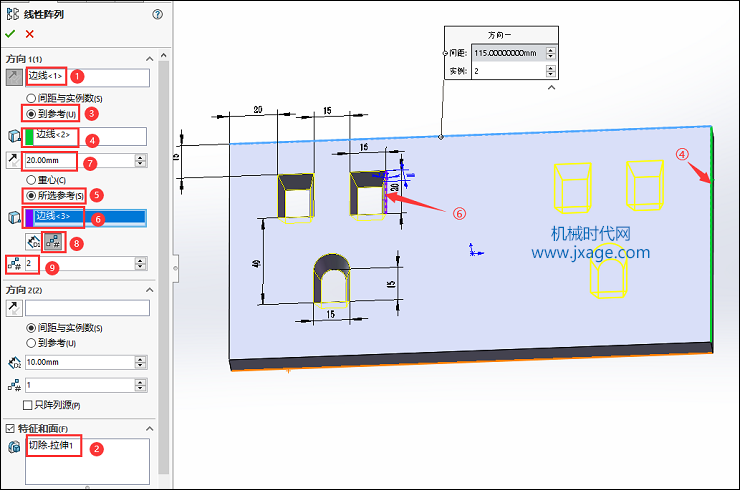

2.根据下图的设置创建一个线性阵列。注意:我们必须先选择要阵列的特征,然后才能选择紫色的参考边。注意重复使用20mm ,类似于步骤 1,以确保种子和最后一个实例都使用与零件两个边缘的相同偏移。

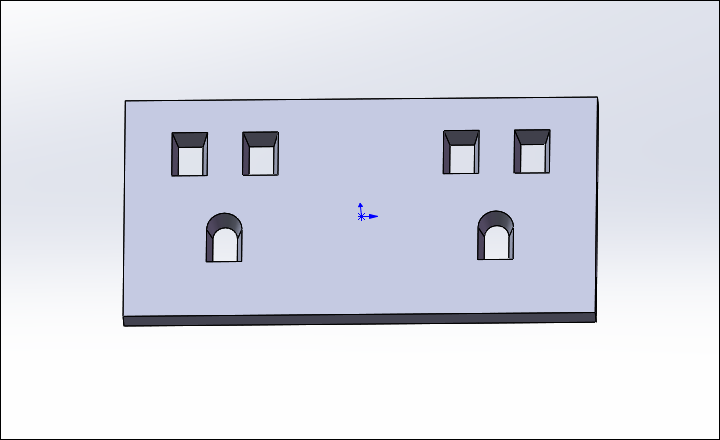

设置实例个数为2。

3.现在编辑零件的长度以适应。

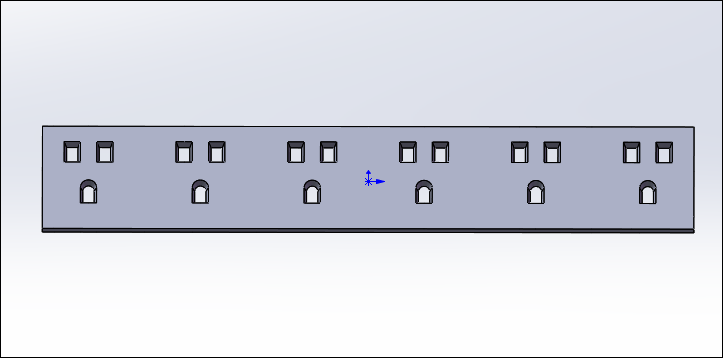

4.编辑阵列实例的数量以适应。无论实例数是奇数还是偶数,种子特征以零件的中平面保持对称性。
