Creo如何在视图区自动显示模型的质量？

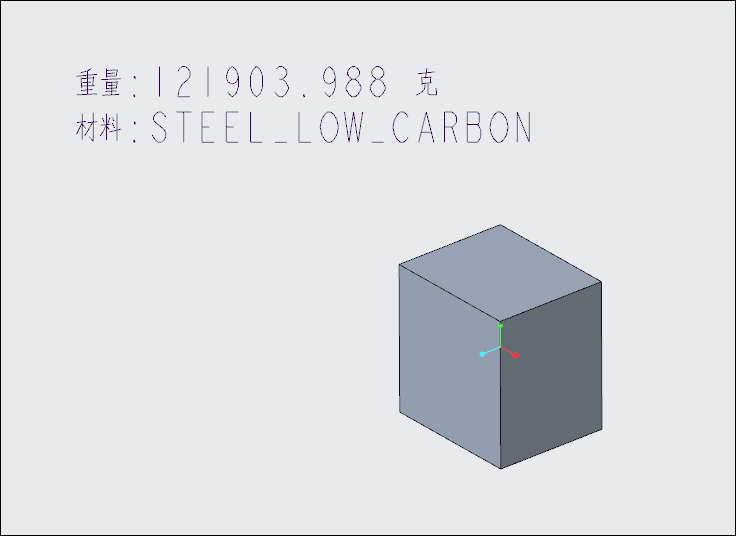

最终结果如下图所示。

方法：

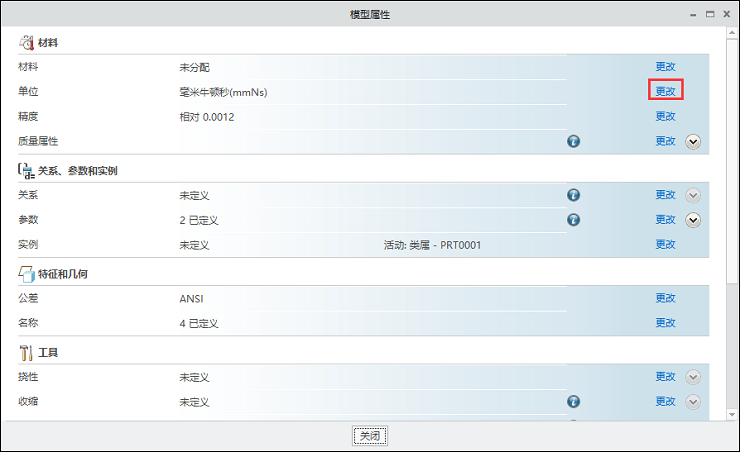

1.首先我们新建一个零件，单击文件>准备>模型属性，在弹出的窗口中单击单位那一行后面的更改按钮。

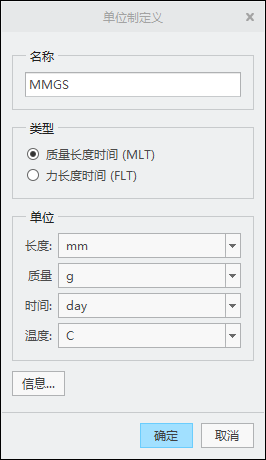

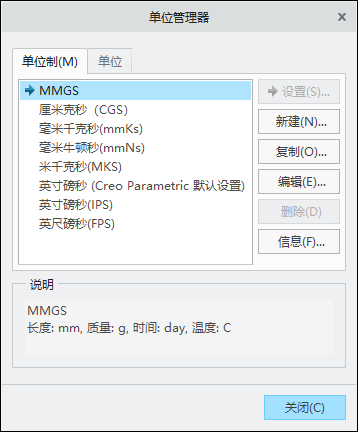

2.新建一个名为MMGS的单位。

完成后记得选中它点击设置，将新建的单位作为当前单位。

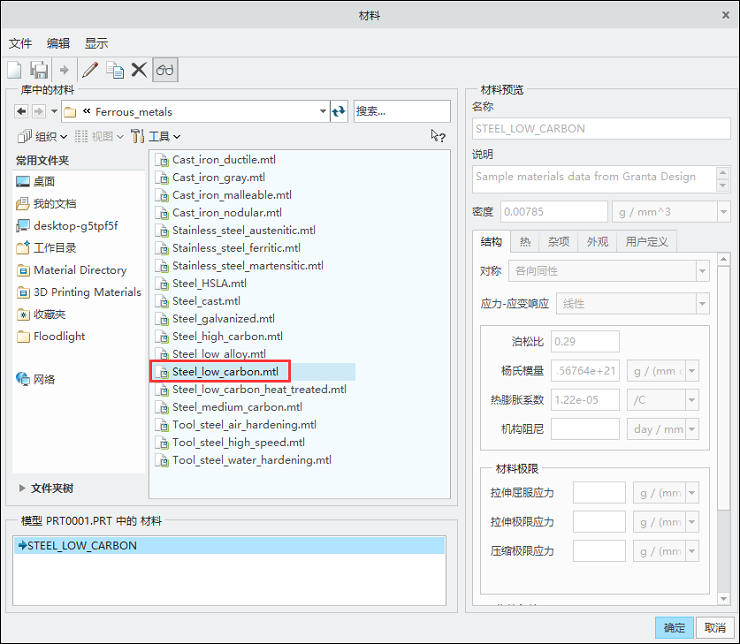

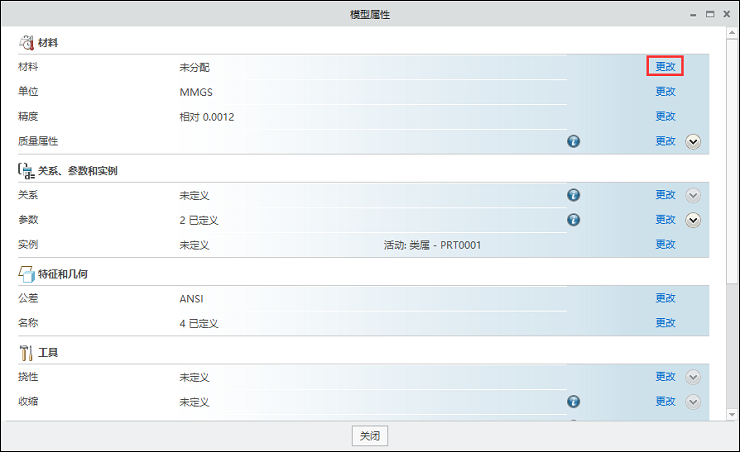

3.在弹出的窗口中单击材料行后面的更改按钮。

选择Steel_low_carbon.mtl。

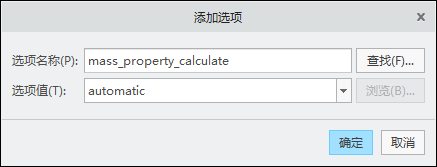

4.点击“文件”-“选项”-“配置编辑器”，添加如下图所示的选项，将mass_property_calculate 的值设置为automatic。

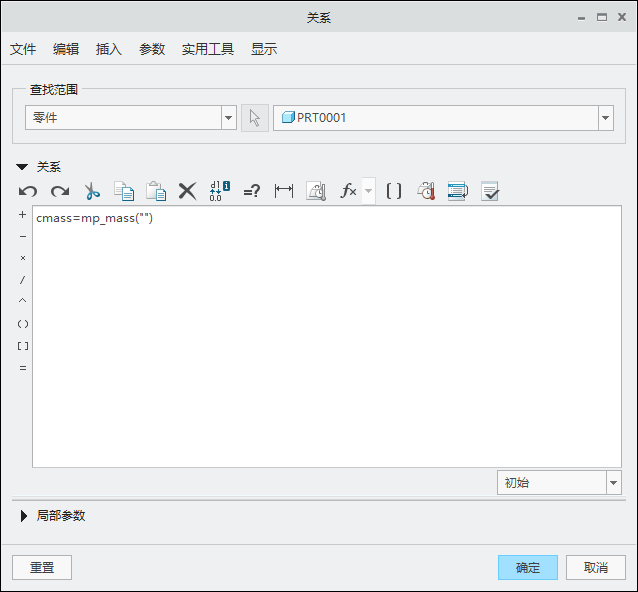

5.点击工具>参数，输入关系：cmass=mp_mass("")。

需要注意的是如果有的时候质量属性没及时更新，可以按CTRL+G重生一下就会更新。

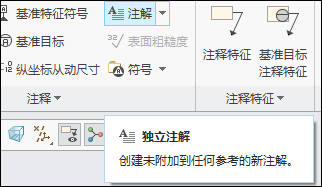

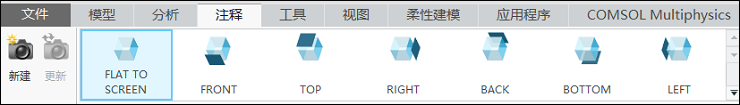

6.在注释中点 FLAT TO SCREEN， 然后点独立注解按钮。

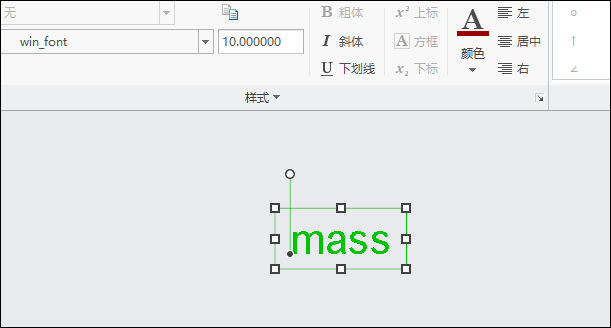

可以随便输入任何内容，这里输入mass。

7.选择上一步创建的注释，鼠标右键选择属性，输入下面所示的内容。

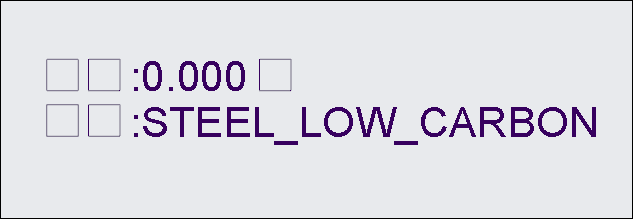

完成之后，可能会出现下图所示的情况。

只要将文件设置为可以显示中文的字体即可，如下图所示。

完成。
