在 SOLIDWORKS 中编辑尺寸值时,我们可以使用 SOLIDWORKS 微调框而不用输入数字。鼠标中轮或单击尺寸框右侧的向上/向下箭头可用于将尺寸微调 1 毫米或更小增量。
一、局部调整 SOLIDWORKS微调框增量
我们可以为每个单独的尺寸设置不同的微调框增量值。如下图所示,双击尺寸,弹出尺寸修改窗口。点击窗口上方的“重置选值框增量值”按钮,即可设置以增加或减少尺寸的预设值。
通过单击“重置选值框增量值”会弹出一个小窗口,如下所示,可以将几个值添加到其列表中。然后,突出显示的每个值将是下次使用微调框时的增量/减量值。在尺寸修改窗口打开之前,突出显示的增量值将一直有效。如果关闭修改窗口并在一段时间后返回该尺寸以使用微调框更改它,则该值将随着全局增量而增加。
在此增量窗口下,有一个名为“成为默认值”的选项。如果我们突出显示其中一个值,选中“成为默认值”,则选值框的全局值将更改为该数字,并且从该点开始,该文件中的任何其他尺寸或 SOLIDWORKS 中的任何其他文件都将具有该新尺寸全局旋微调增量值。此选项有助于快速设置全局增量值,重启软件之后该值将重新变成原始值。
二、全局调整 SOLIDWORKS微调框增量

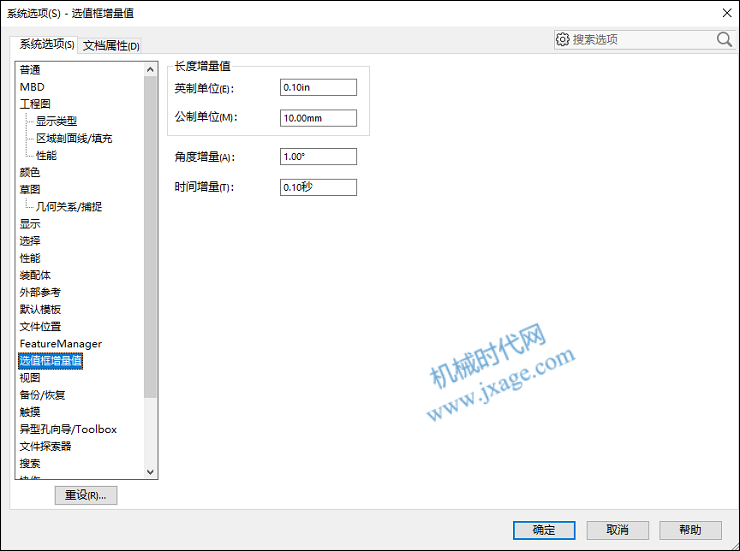

设置全局微调框的增量值,我们可以点击“工具”-“选项”-“系统选项”-“选值框增量值”,可以为长度、角度和时间值以及英制或公制单位设置增量值,如下图所示。
