Proe/Creo实用技巧：设置材料下拉选项

最终结果如下图所示，我们可以在模型树中通过下拉的方式设置模型的材料。

方法：

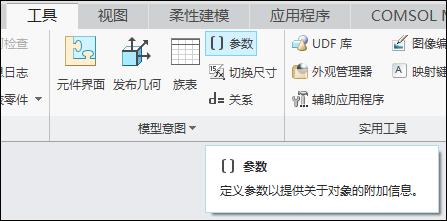

1.首先点击【工具】-【参数】，如下图所示。

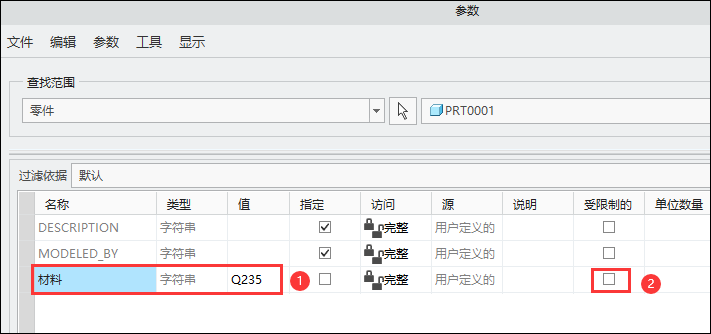

添加一个名称为“材料”的参数，类型为“字符串”，值为“Q235”，然后勾选“受限制的”选项，如下图所示。

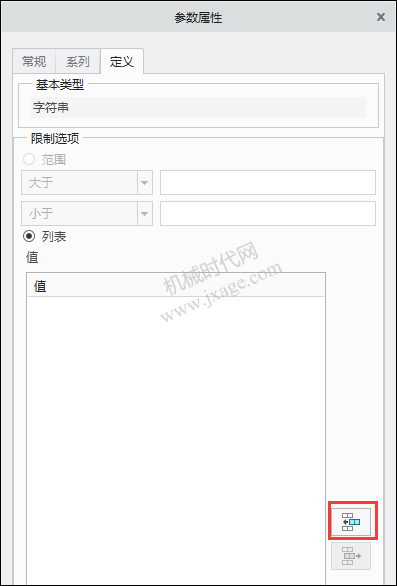

弹出如下图所示的窗口，点击窗口右下角的按钮。

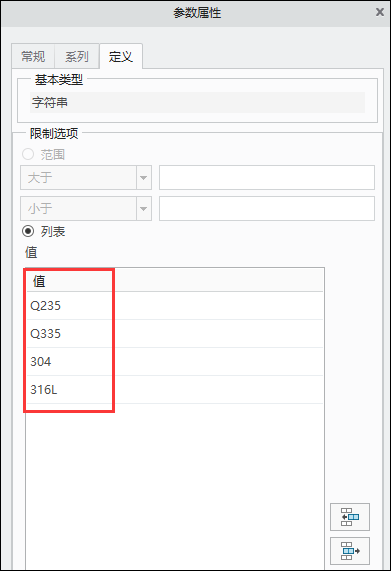

添加如下图所示的值。

2.此时我们可以通过下拉的方式设置参数“材料”的值，如下图所示。

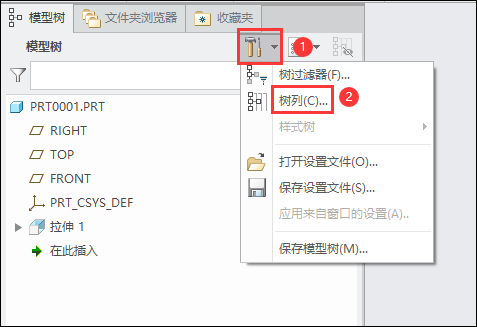

3.在模型树上点击“数列”，如下图所示。

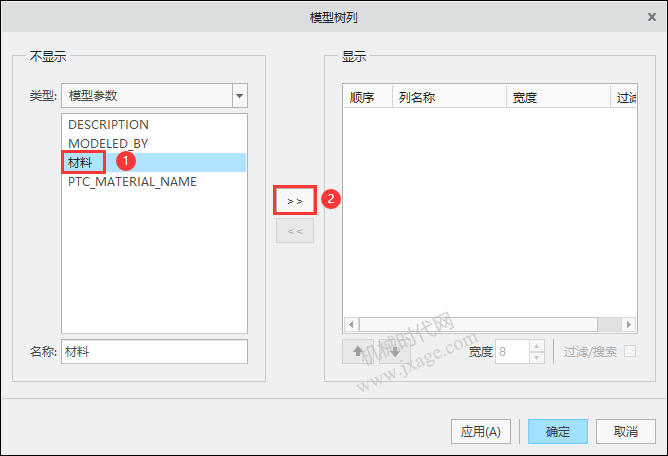

在类型“模型参数”下选择材料，点击箭头将其添加到右侧的“显示栏”中。

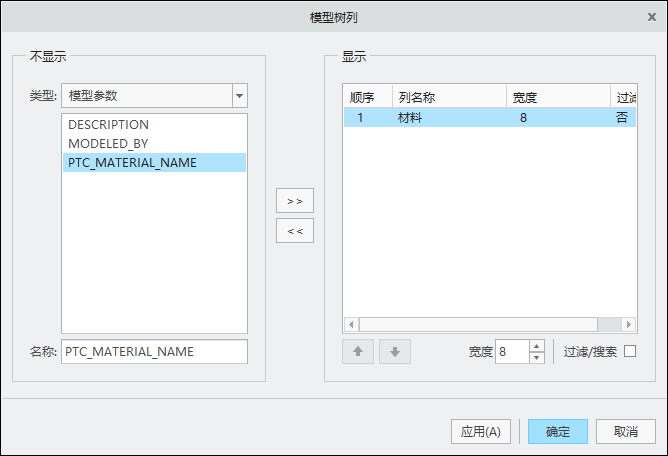

点击窗口右下角的确定按钮。

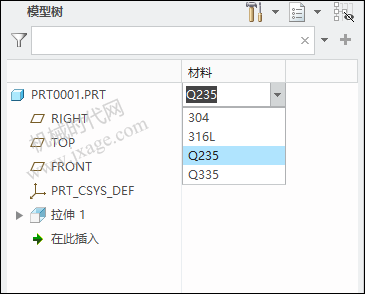

此时我们可以在模型树中通过下拉的方式设置模型的材料。

我们还可以通过另外一种方式设置模型的材料。

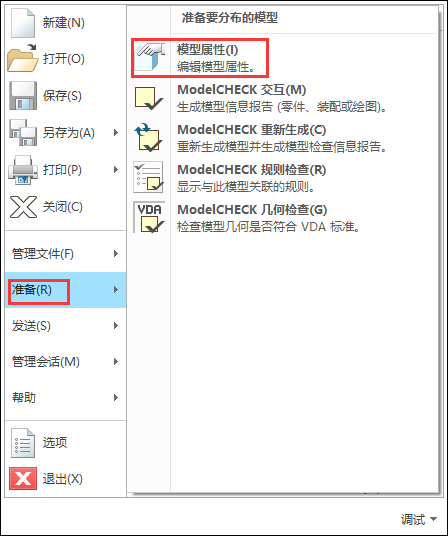

4.点击“文件”-“准备”-“模型属性”，如下图所示。

点击材料属性右侧的“更改”，如下图所示。

5.将下面目录中的多个材料添加到下图所示的栏中。

此时我们可以通过下拉的方式设置参数“材料”的值，如下图所示。

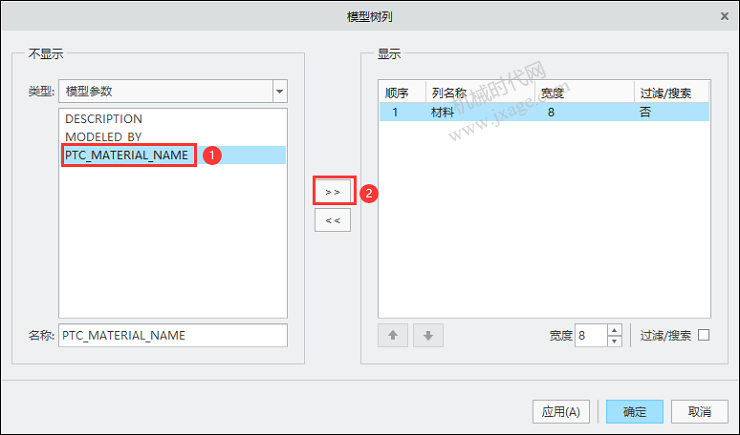

6.在类型“模型参数”下选择PTC_MATERIAL_NAME，点击箭头将其添加到右侧的“显示栏”中。

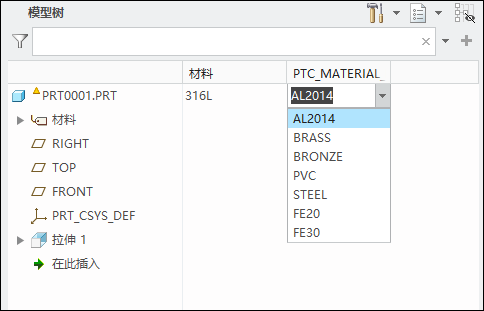

此时我们可以在模型树中通过下拉的方式设置模型的材料。

以上两种方法在工作中还是蛮实用的。
