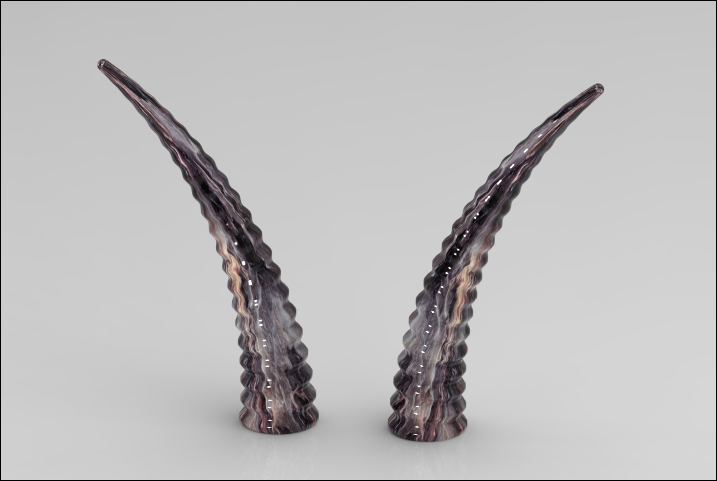

最终完成后如下图所示(由Creo渲染)。

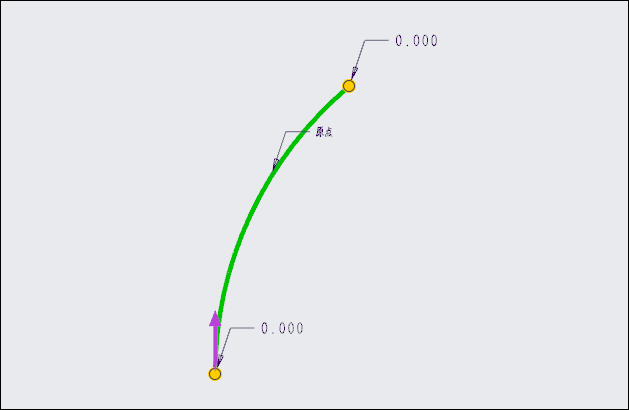

文章末尾下载模型
方法:

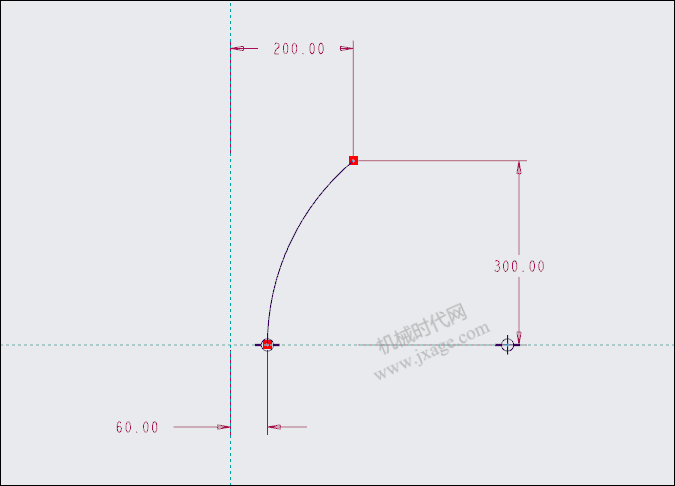

1.首先我们在基准平面上绘制如下图所示的草图。
2.点击扫描,选择上一步的草绘作为扫描的轨迹。

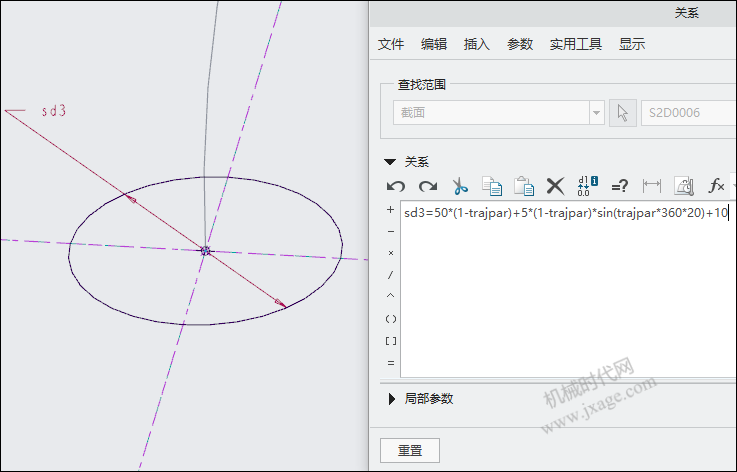

点击控制面板上的“创建或编辑扫描截面”按钮,绘制下图所示的圆(黑色)作为扫描的截面并添加下面的关系:
sd3=50*(1-trajpar)+5*(1-trajpar)*sin(trajpar*360*20)+10

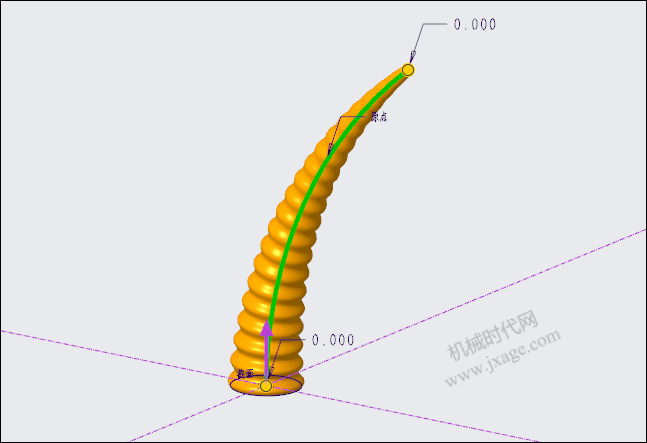

退出草绘,预览如下图所示。

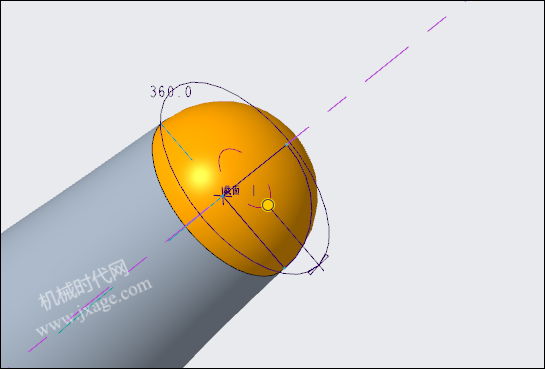

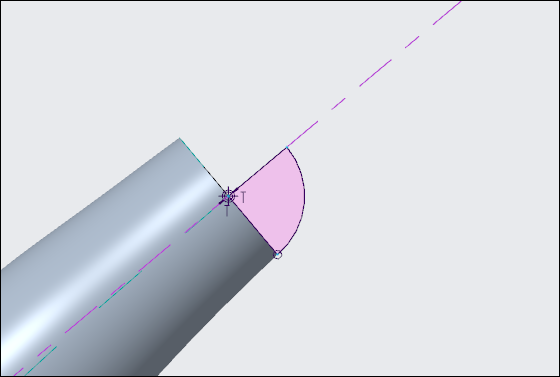

3.点击旋转命令,绘制如下图所示的旋转截面。
点击勾号完成旋转。
4.按住Ctrl键依次将前面的扫描特征和旋转特征进行组操作,完成后如下图所示。

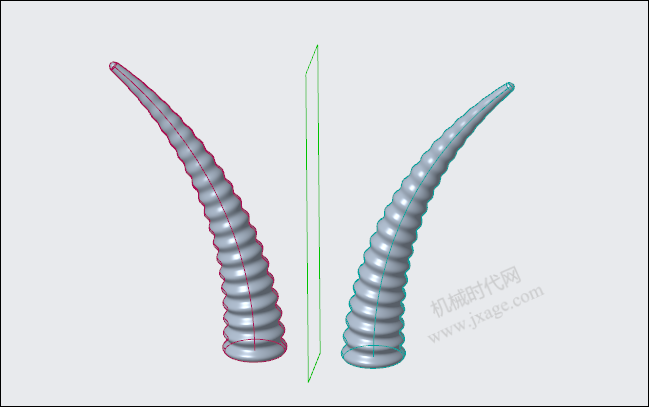

5.将组特征进行镜像。
6.渲染完成。
