最终结果如下图所示:
方法:

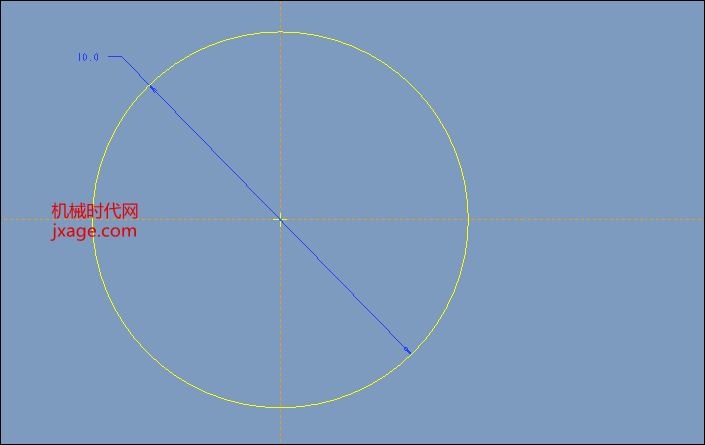

1.新建文件。

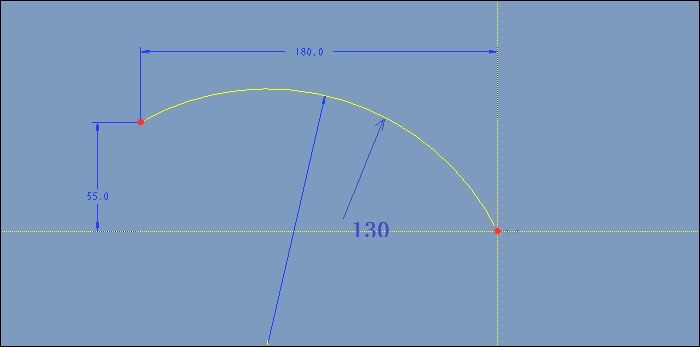

2.在FRONT平面绘制如下草绘。
3.再次在FRONT平面绘制如下草绘。

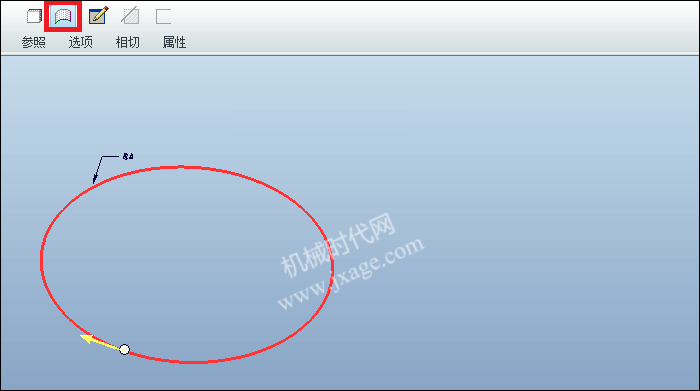

4.点击可变截面扫描,选择草绘2作为轨迹,按照下面进行设置。
点击草绘按钮,进入草绘环境,绘制如下草绘。

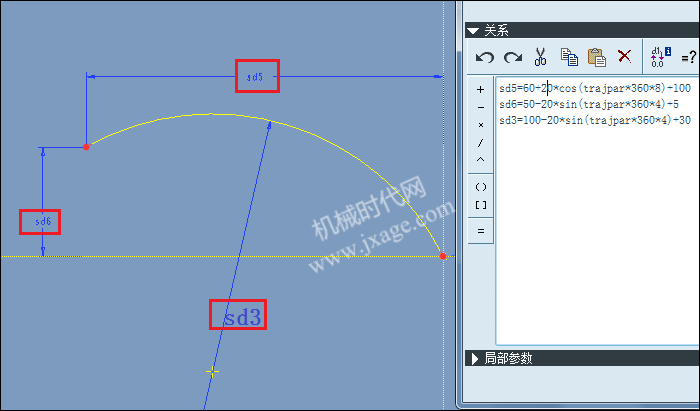

点击【工具】-【关系】,添加如下关系:
sd5=60+20*cos(trajpar*360*8)+100
sd6=50-20*sin(trajpar*360*4)+5
sd3=100-20*sin(trajpar*360*4)+30

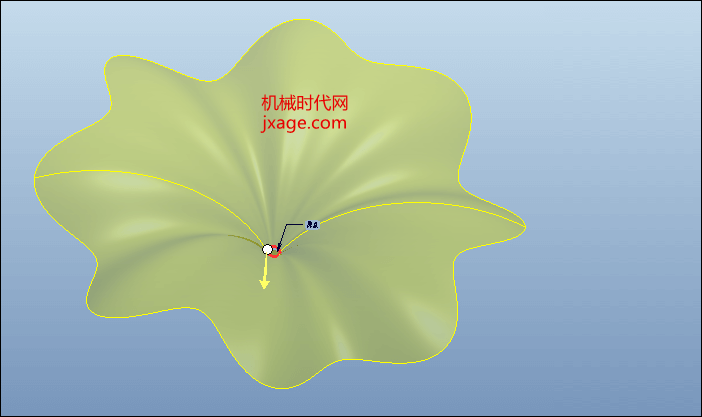

完成。

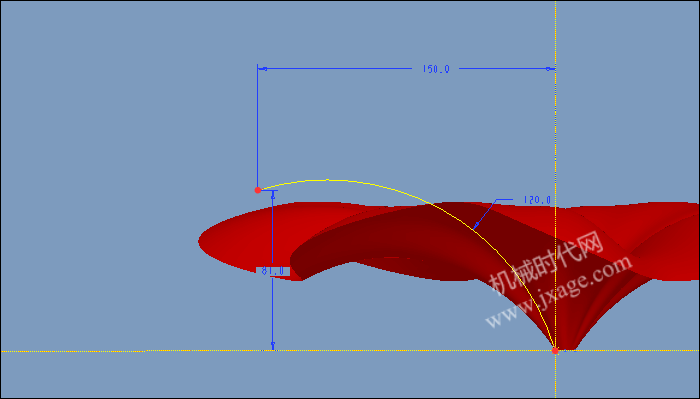

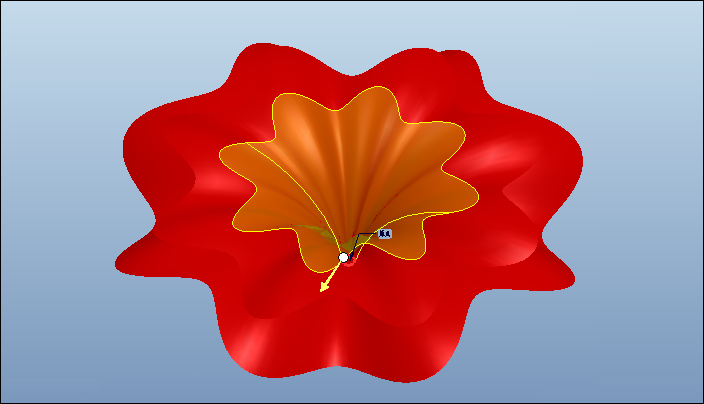

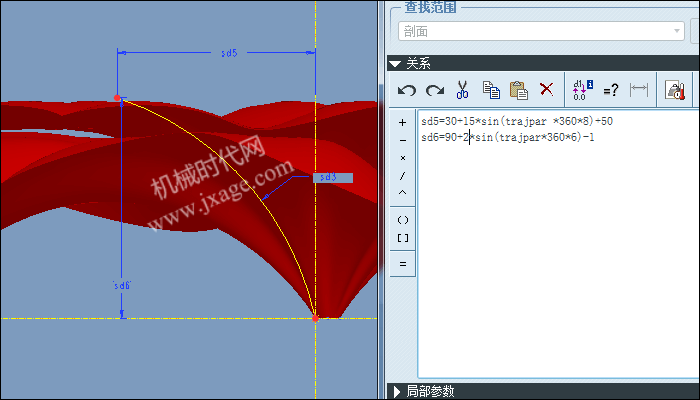

5.再次点击可变截面扫描,以草绘2为轨迹,绘制草绘,并添加关系:

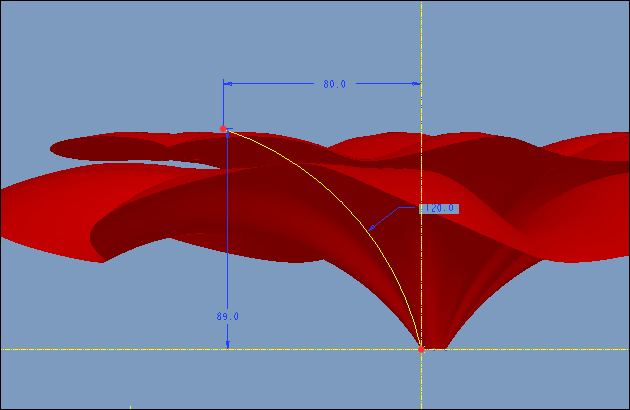

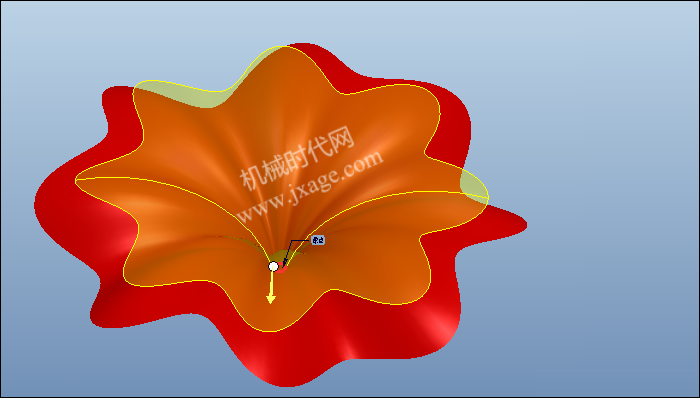

6.第三次点击可变截面扫描,以草绘2为轨迹,绘制草绘,并添加关系:

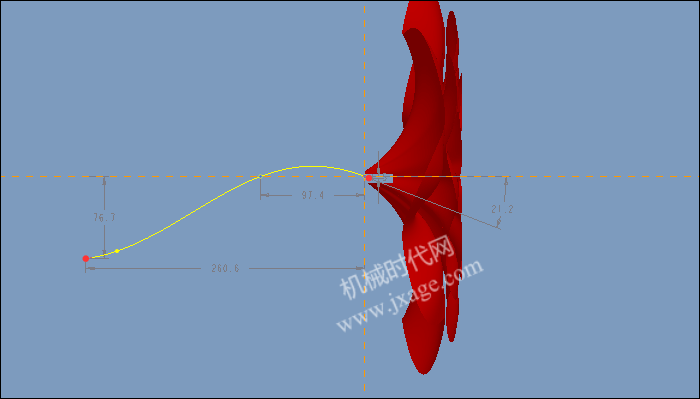

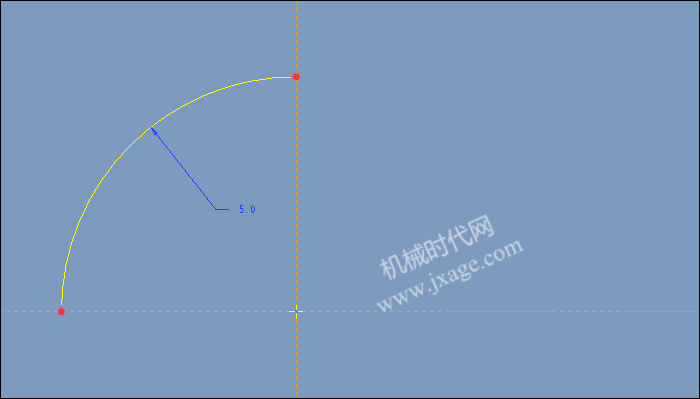

7.在TOP平面绘制如下草绘。

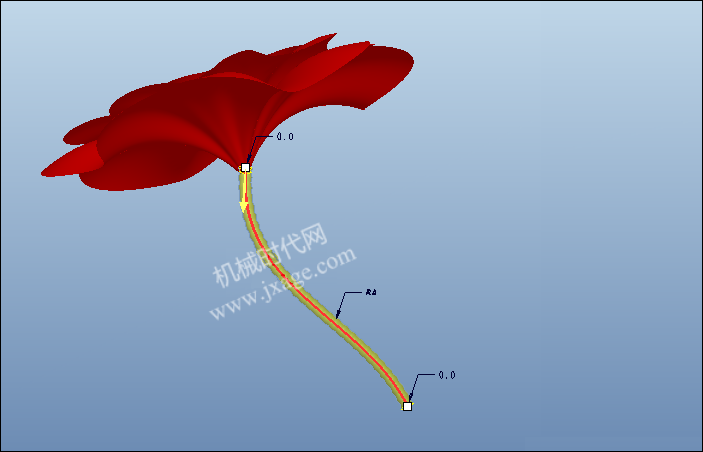

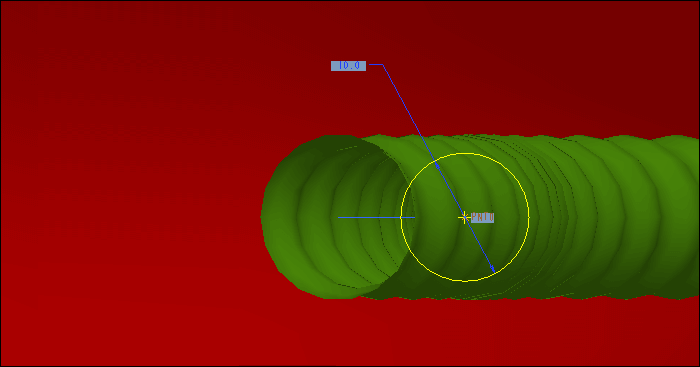

8.点击可变截面扫描,选择上一步的草绘为轨迹,点击草绘按钮,进入草绘环境,绘制如下截面:
添加如下关系:

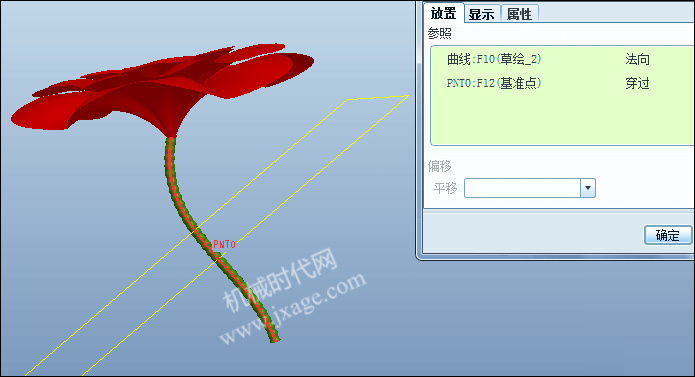

9.创建一个基准点和基准平面,如下图。

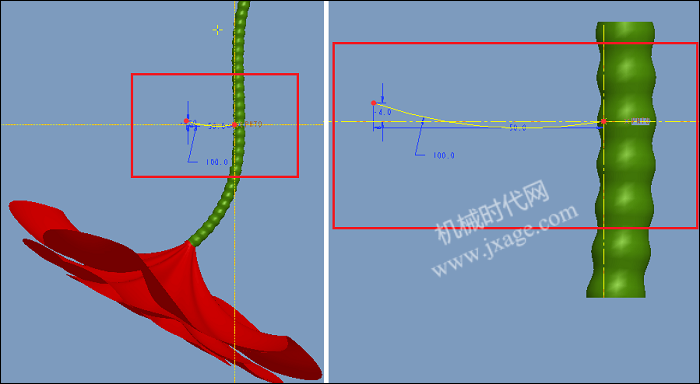

10.在新建的DTM1上绘制如下截面。以基准点PNT0为参照。

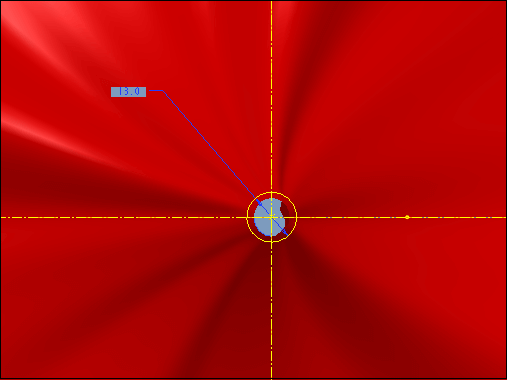

11.点击可变截面扫描,以上一步的草绘为轨迹,点击草绘按钮,绘制如下截面。

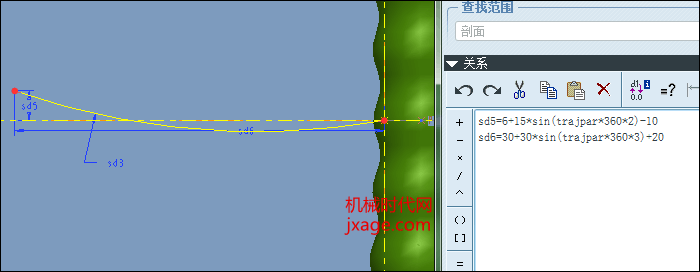

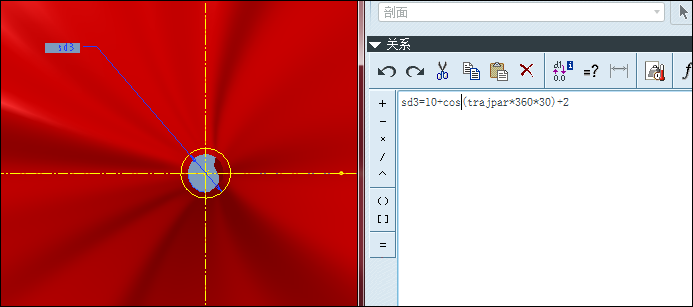

添加关系:
12.完成。
模型下载:
