最终结果如下图所示。
方法:

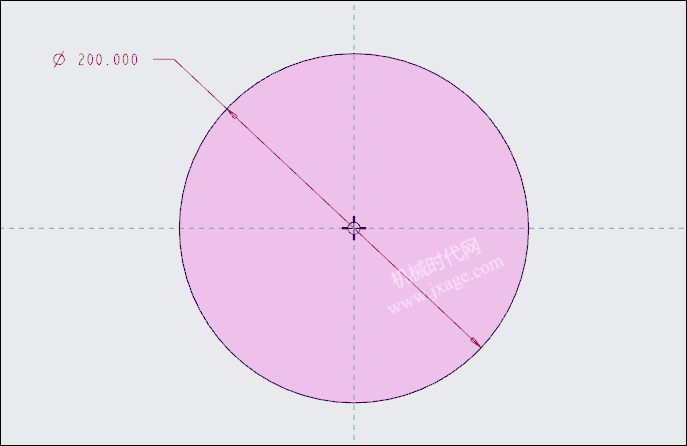

1.首先我们在基准平面上绘制如下图所示的草绘。

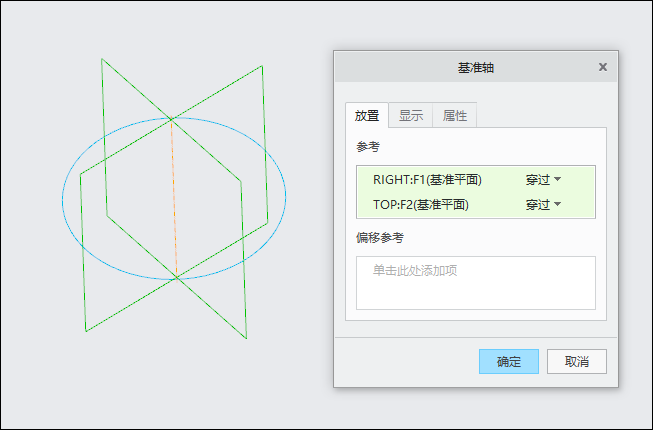

2.创建基准轴。过草绘圆的圆心创建一个基准轴,如下图所示。

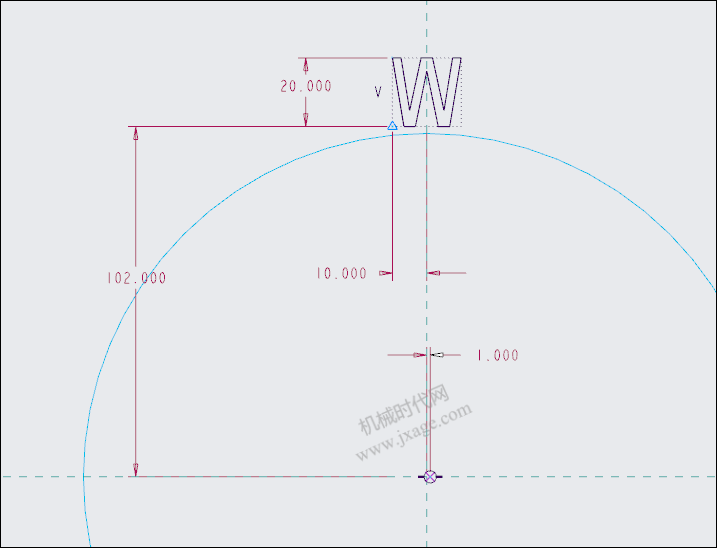

3.再次新建一个草绘,点击“文本”按钮,在上一个草绘圆的顶部创建一个文本,这里输入字母:W,然后标注尺寸对文本进行定位(草绘中创建了一个点并标注了尺寸值为1的尺寸)。

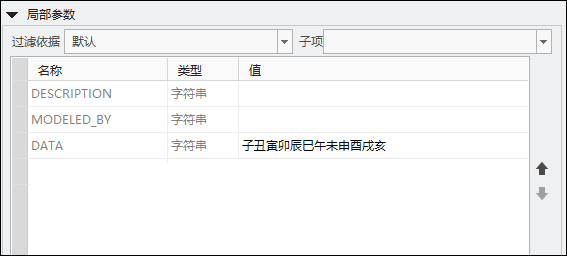

4.不要退出草绘,点击“工具”-“关系”,新建第一个参数DATA,类型为字符串,值为:子丑寅卯辰巳午未申酉戌亥。

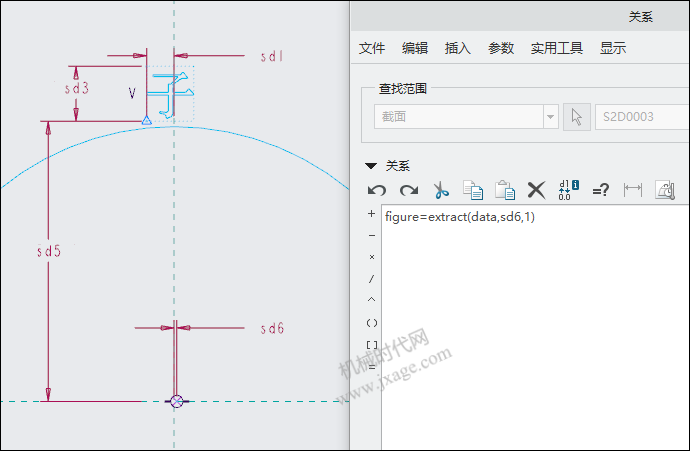

在关系式中输入:
figure=extract(data,sd6,1)
意思是从字符串data“子丑寅卯辰巳午未申酉戌亥”的第1个(尺寸值1)字符"子"开始取出1个字符。
extract函数的用法是:extract(原字符串,提取位,提取字符数)
双击文本W,将文本的值设置为参数figure。
退出草绘后我们可以得到如下图所示结果。

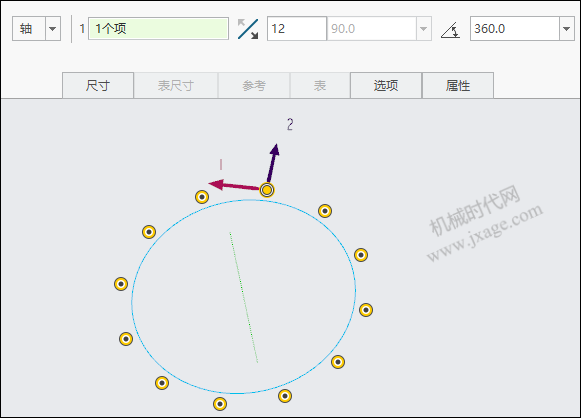

5.选择上一步创建的草绘,点击阵列,类型选择“轴”,设置阵列数量为12个,沿圆周方向均匀分布。

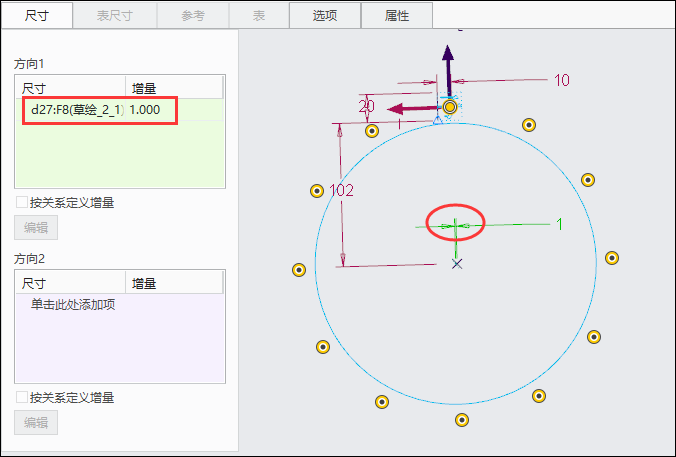

点击“尺寸”,选择尺寸值为1的那个尺寸,设置增量为1,这样第四步的extract函数就可以分布从2位、第3位......第12位开始取出1个字符。
6.完成。
