SolidWorks建模练习（23）：指环

最终结果如下图所示。

文章末尾下载模型

方法：

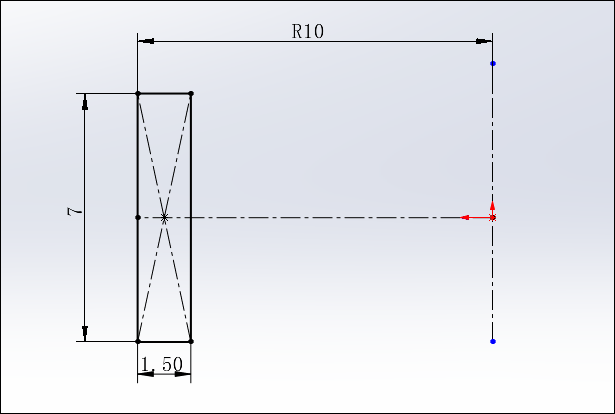

1.点击旋转凸台/基体按钮，选择右视基准面作为草绘平面，绘制如下图所示的草图。

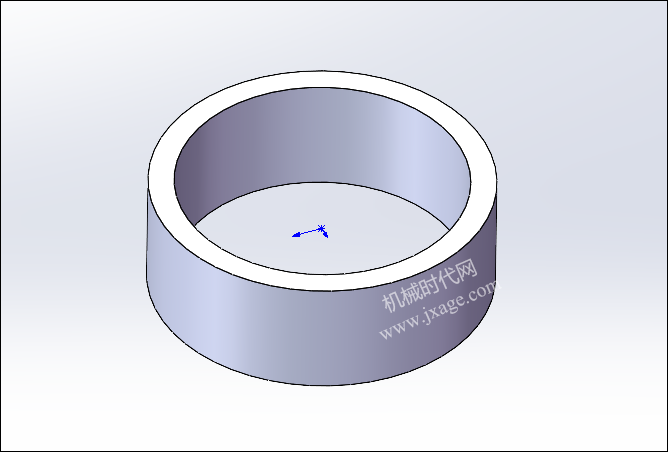

旋转完成后如下图所示。

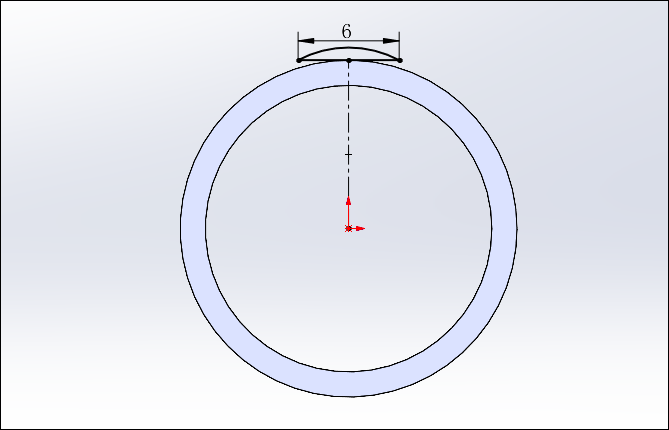

2.点击草图绘制按钮，在前视基准面上绘制如下图所示的草图。

3.再次点击草图绘制按钮，在右视基准面上绘制如下图所示的草图。

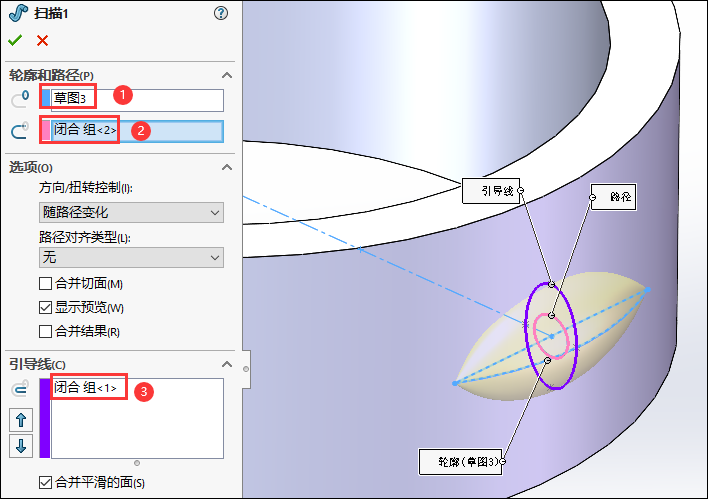

4.点击扫描按钮，选择步骤2的草图作为扫描的轮廓，选择步骤3的粉红色圆作为扫描的路径，选择步骤3的紫色椭圆作为扫描的引导线，如下图所示。

扫描完成。

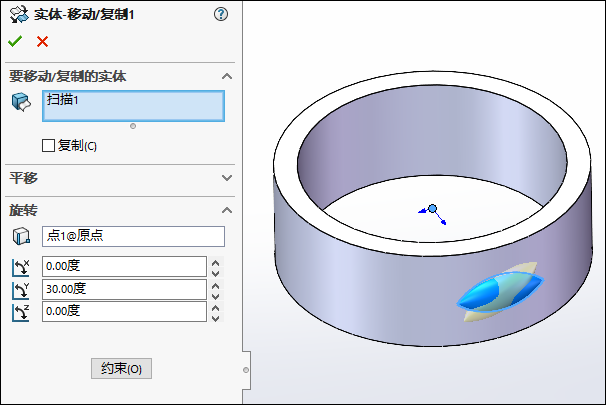

5.点击“插入”-“特征”-“移动/复制”，选择上一步扫描实体作为移动/复制的对象，将其绕Y轴旋转30度，如下图所示。

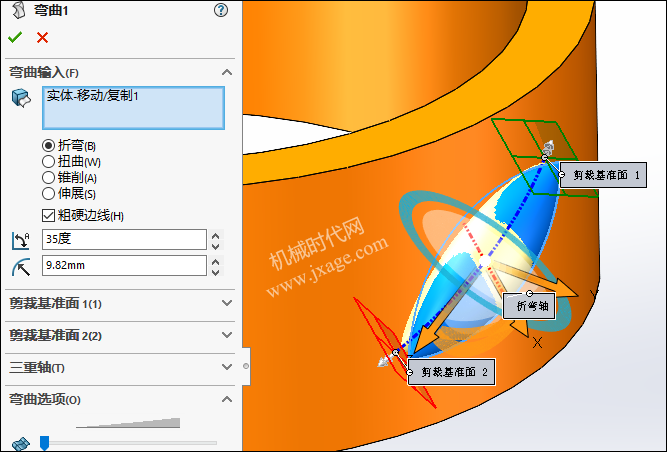

6.点击“插入”-“特征”-“弯曲”，类型选择“折弯”，按照下图进行设置，将扫描特征向旋转实体内部进行弯曲，从而保证扫描特征的尖端向与旋转实体融合在一起。

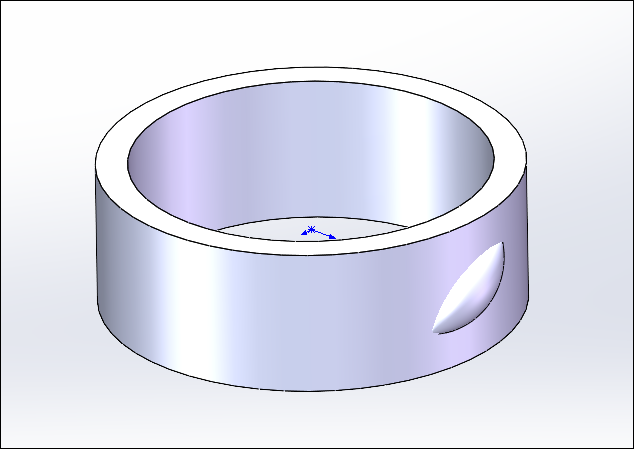

完成后如下图所示。

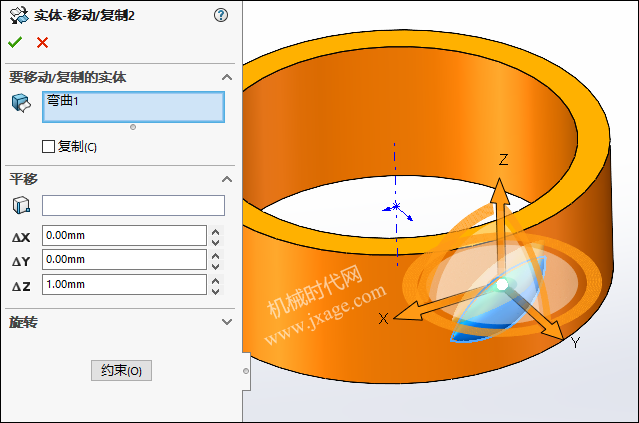

7.再次点击“插入”-“特征”-“移动/复制”，选择上一步弯曲实体作为移动/复制的对象，将其沿着Z轴移动1mm，如下图所示。

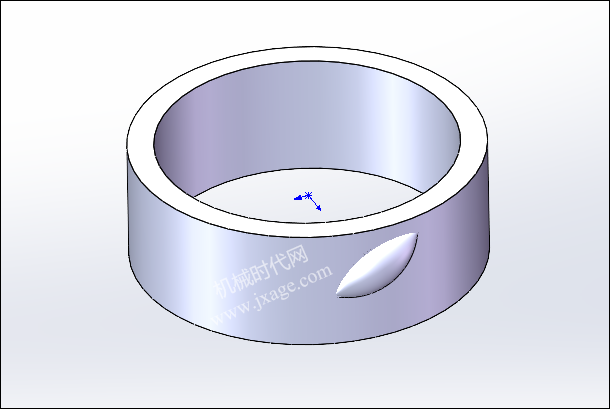

完成。

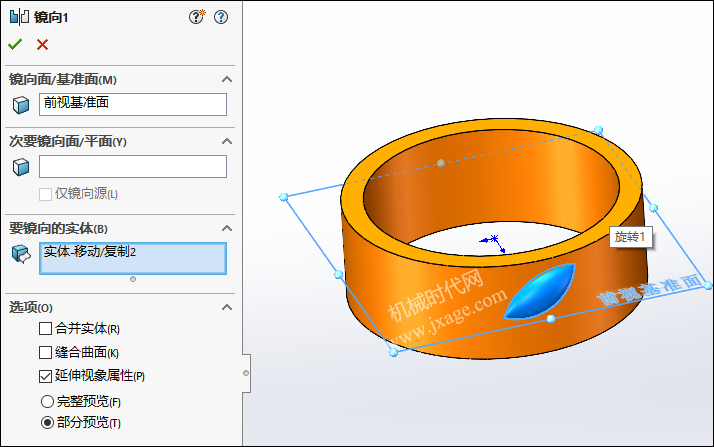

8.将实体以前视基准面为参考进行镜像，如下图所示。

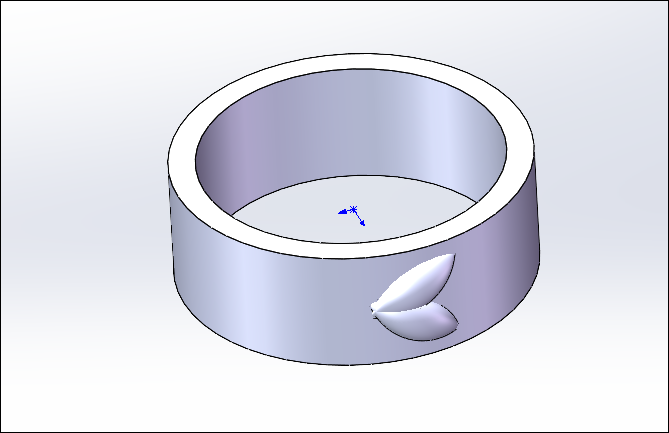

镜像完成。

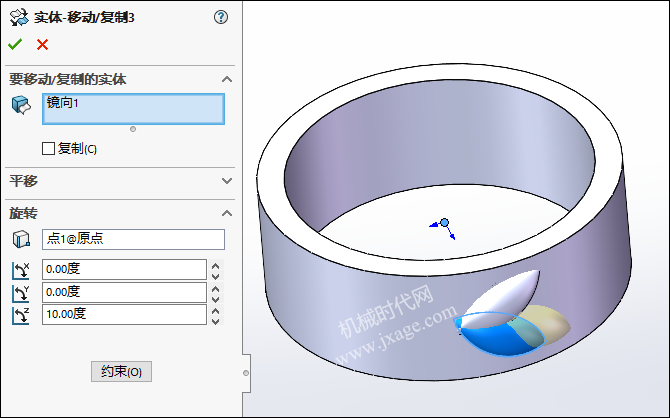

9.再次点击“插入”-“特征”-“移动/复制”，选择上一步镜像实体作为移动/复制的对象，将其绕着Z轴旋转10度，如下图所示。

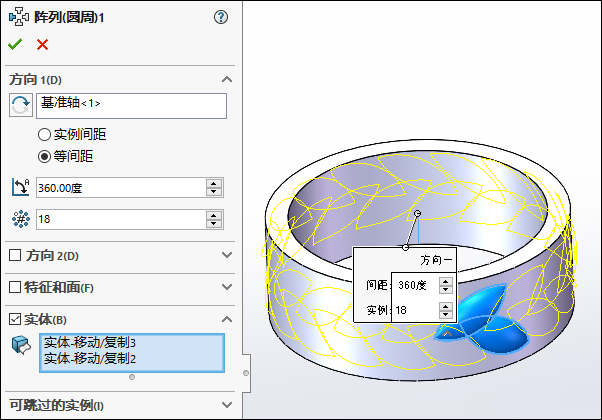

10.点击圆周阵列，将下面的两个实体进行阵列，阵列实例数量为18个。

阵列完成。

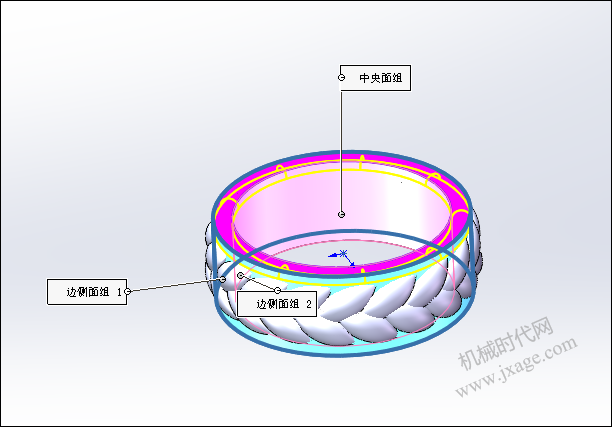

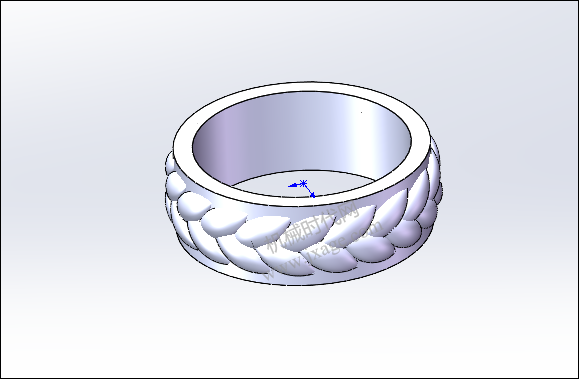

11.倒圆角。

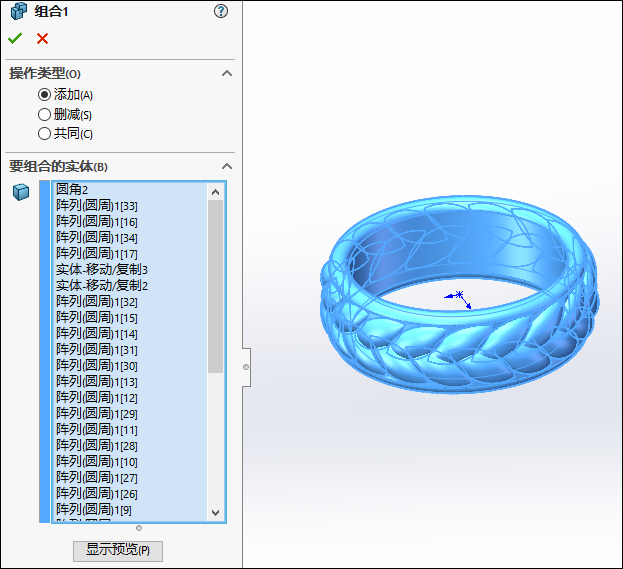

12.点击“插入”-“特征”-“组合”，操作类型选择“添加”，将所有实体进行组合。

完成。

模型下载：
