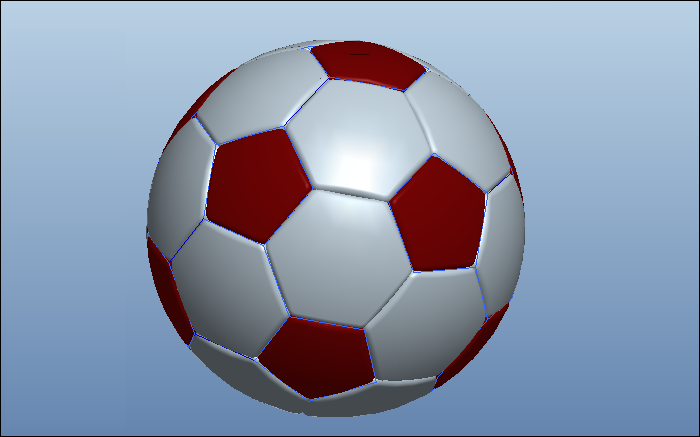

最终结果如下图所示:
方法:
1.新建一个零件文件命名为1。

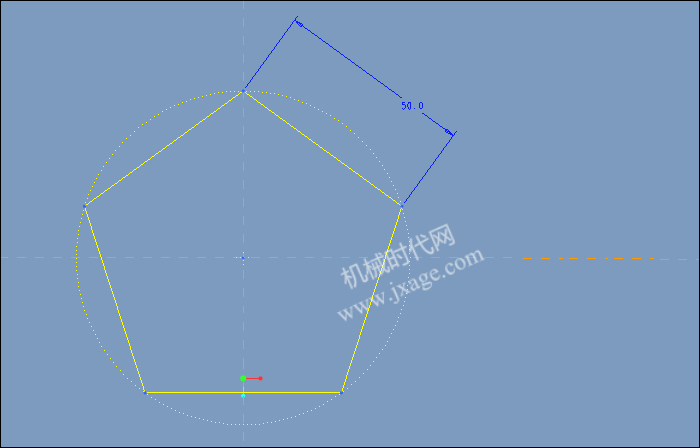

2.点击草绘,在TOP平面绘制如下草绘。

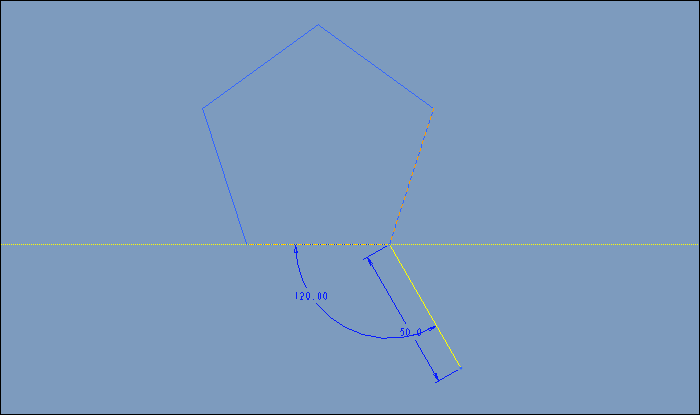

3.点击【旋转】,以TOP平面为草绘平面,类型为曲面,绘制如下的截面,水平线为旋转轴。
旋转角度设置为180。

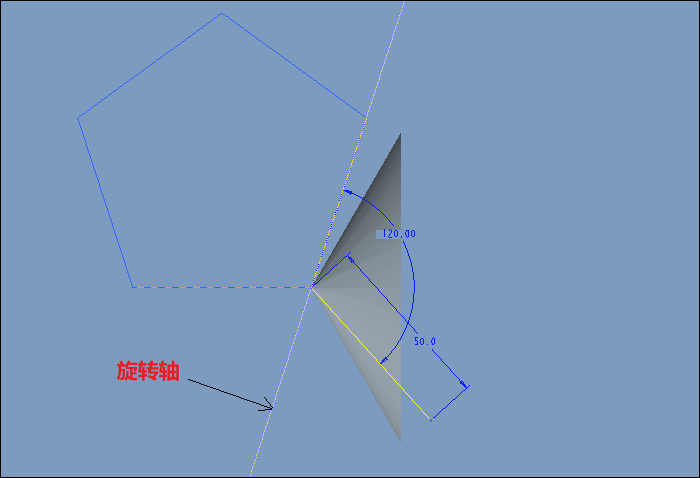

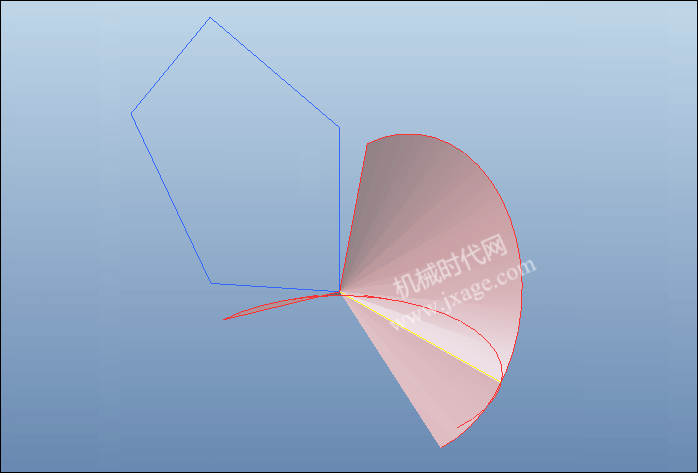

4.点击旋转,类型为曲面,再次在TOP面创建如下的草绘。

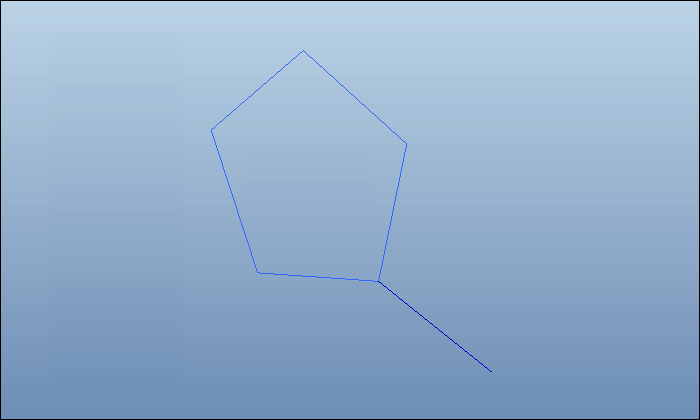

5.选中两个旋转曲面,点击【编辑】-【相交】,创建如下的曲线。

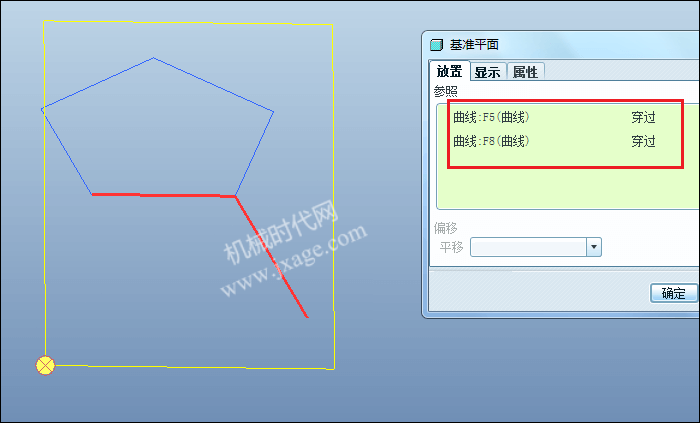

6.创建DTM1基准面。

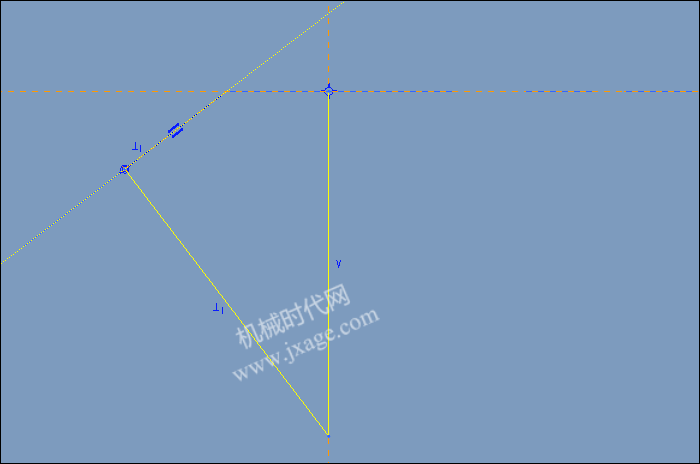

7.点击草绘在DTM1创建如下的草绘。

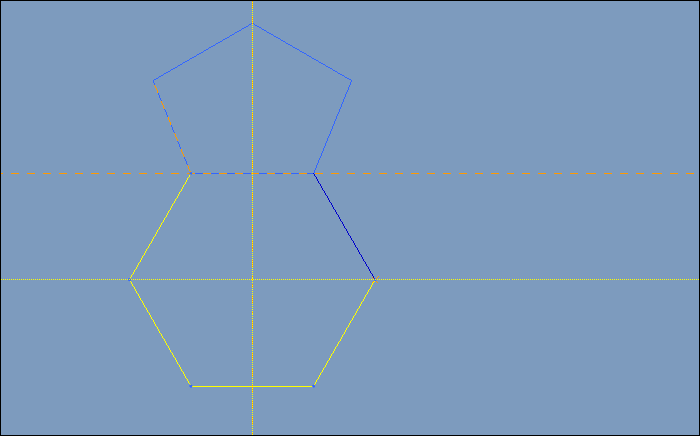

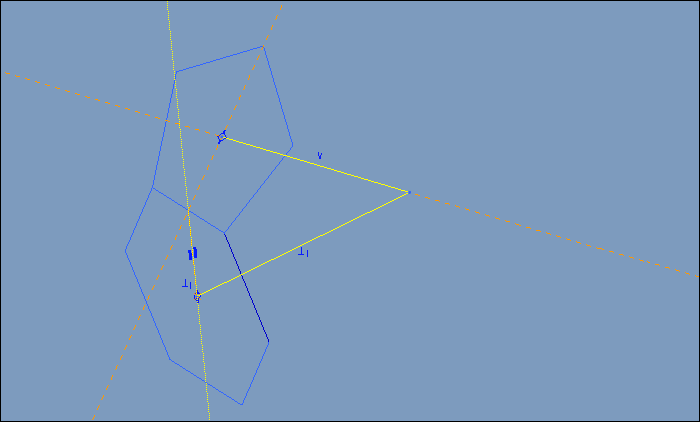

8.点击草绘,在RIGHT平面绘制如下草绘。
直线的两个端点过五边形和六边形的中心。

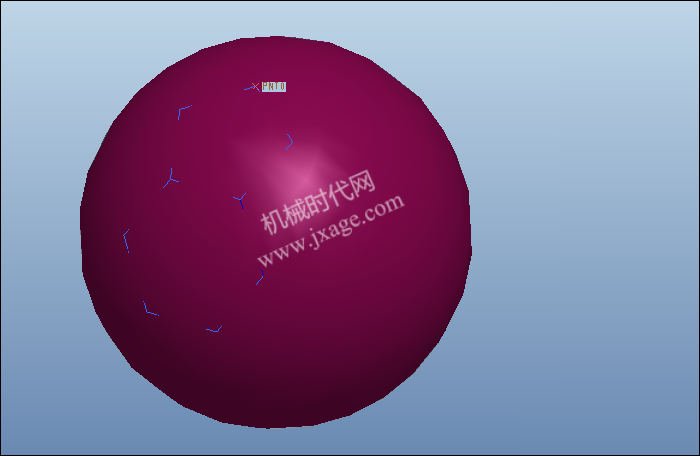

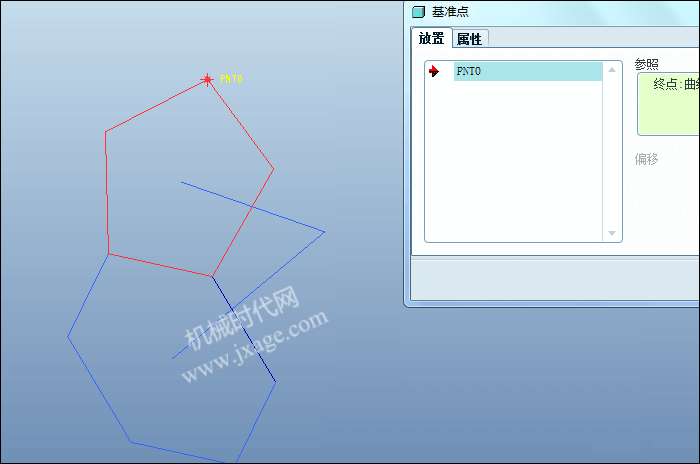

9.创建基准点。

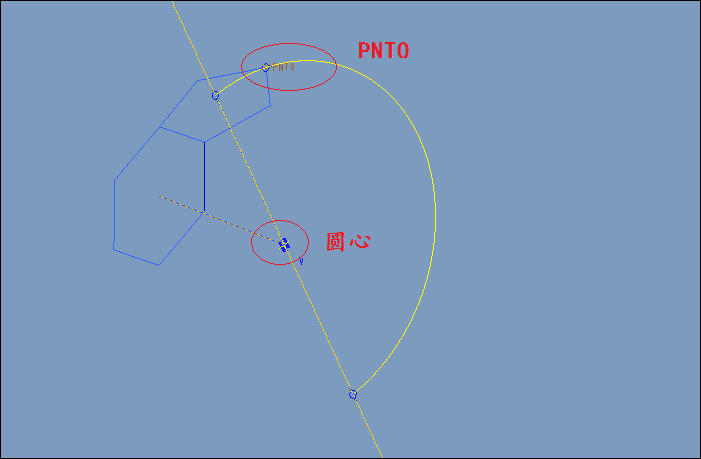

10.点击旋转,类型为曲面,在RIGHT平面绘制如下截面。

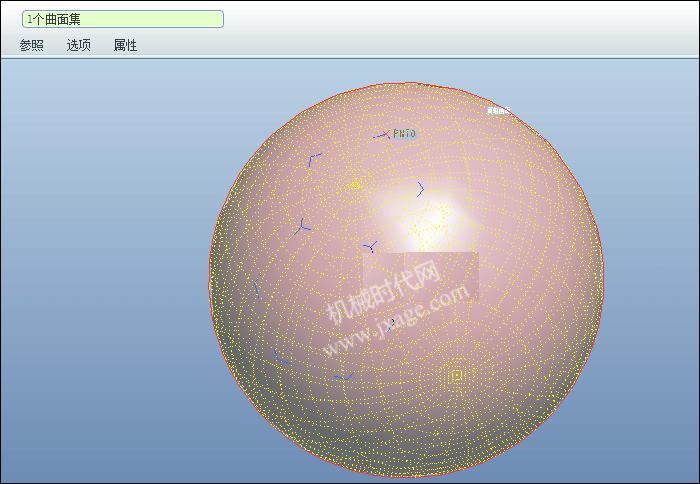

11.复制曲面。在右上角选择几何,再点击球面,点击【编辑】-【复制】,最后点击【编辑】-【粘贴】。

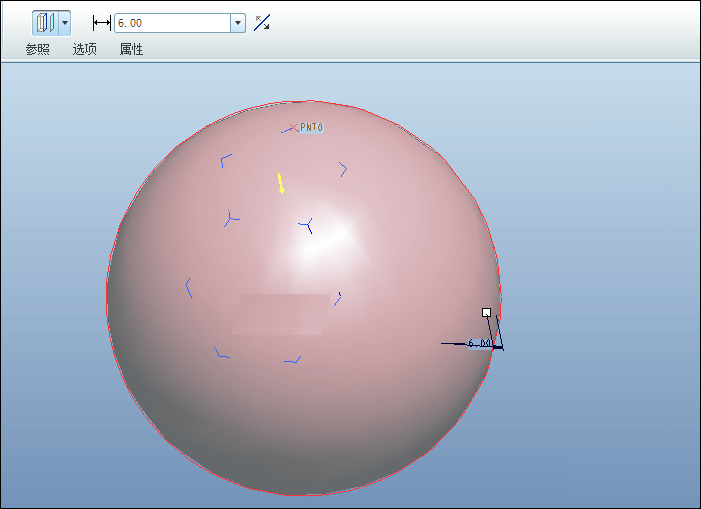

12.选中复制的曲面,再点击【编辑】-【偏移】,向外偏移6。

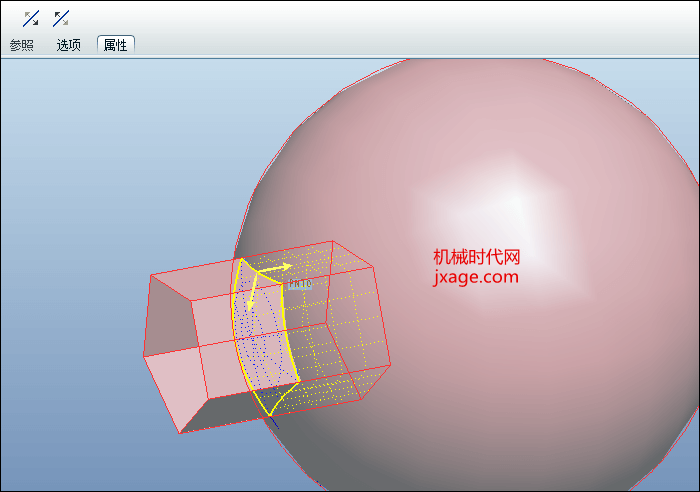

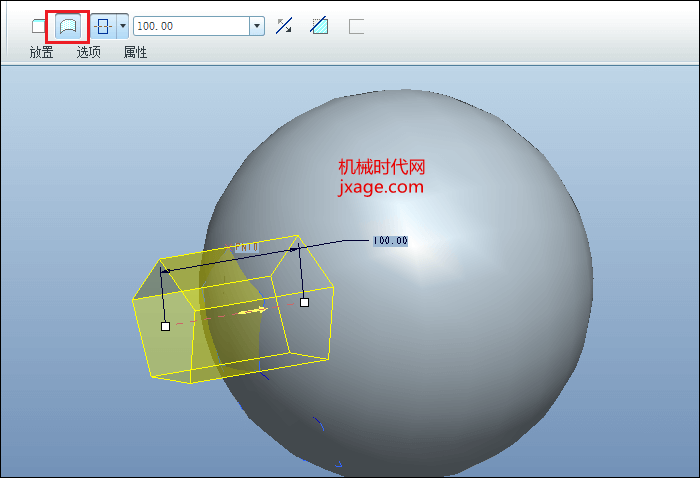

13.点击拉伸,拉伸类型为曲面,以五边形为参照,使用【边】创建截面。
14.按住CTRL选择上一步的拉伸曲面和球面,点击【编辑】-【合并】,调整好箭头,将球面以外的拉伸曲面切除掉,保留的部分为带网格的部分,如下图。
15.按住CTRL在模型树选择合并后的曲面和上面的复制曲面,点击【编辑】-【合并】。

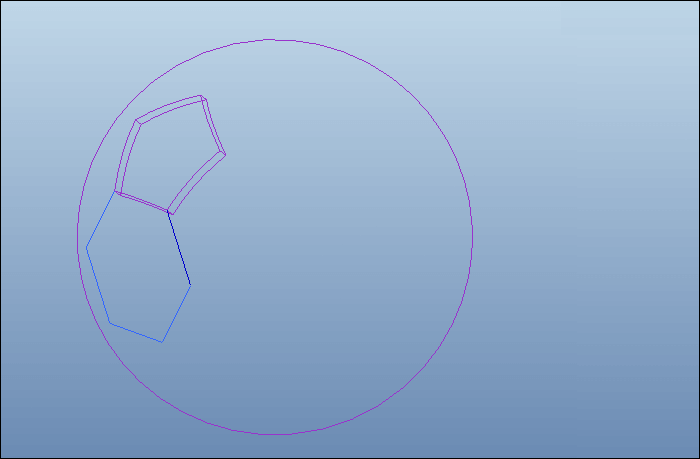

16.将显示方式改为线框。

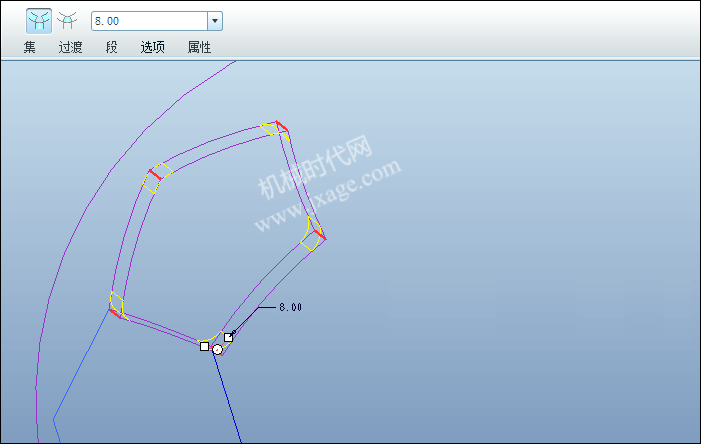

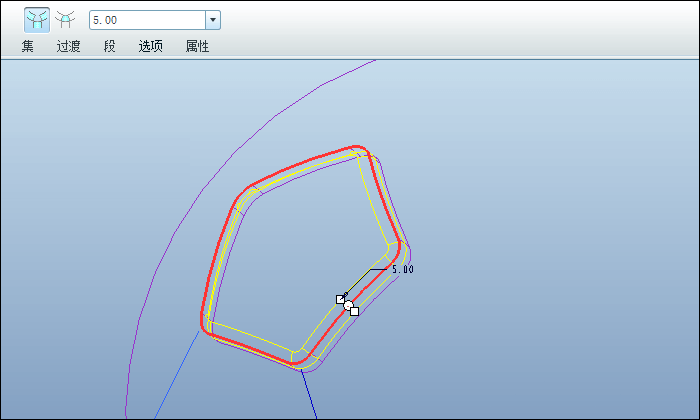

17.倒角。

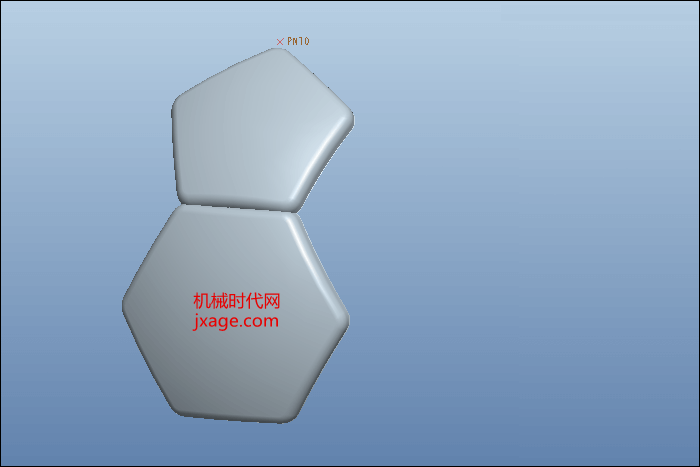

18.采用同样的方法创建六边形。

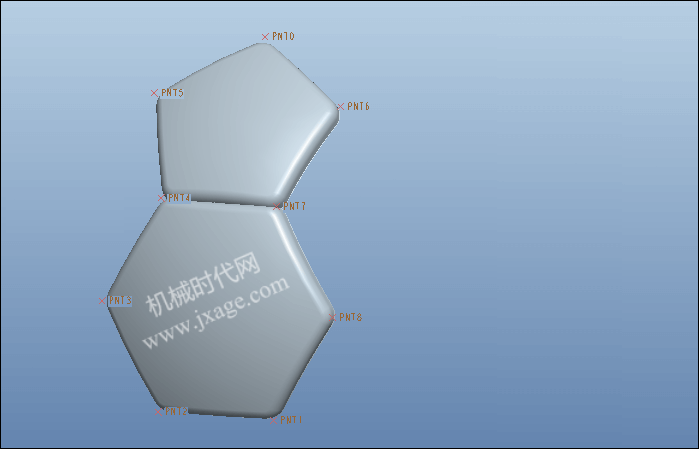

19.创建基准点。
20.保存文件并将这个文件复制一份。
21.创建基准轴。
22.打开这个复制文件,继续在复制文件上创建其他特征。选中六边形曲面,点击【编辑】-【复制】,创建一个复制特征。

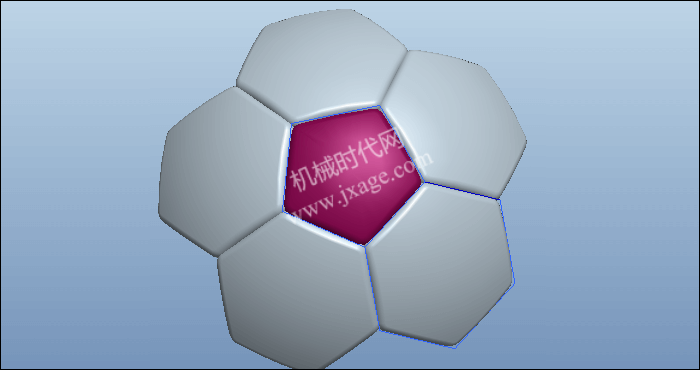

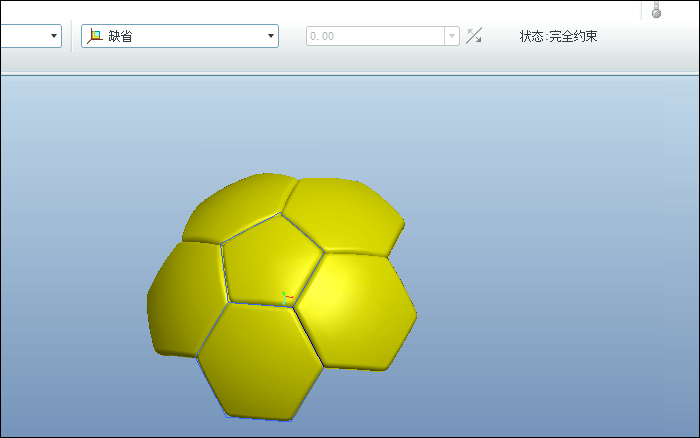

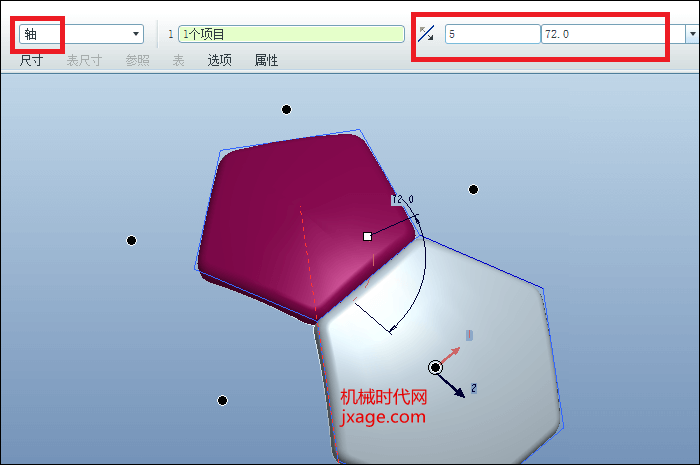

23.将上一步创建的复制特征进行轴阵列。
阵列完成。
24.将文件重新命名为2并保存。
25.新建一个组件命名为3。
1)以缺省的方式插入零件2。

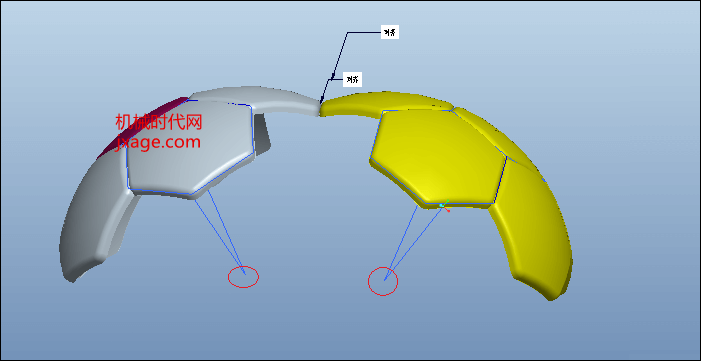

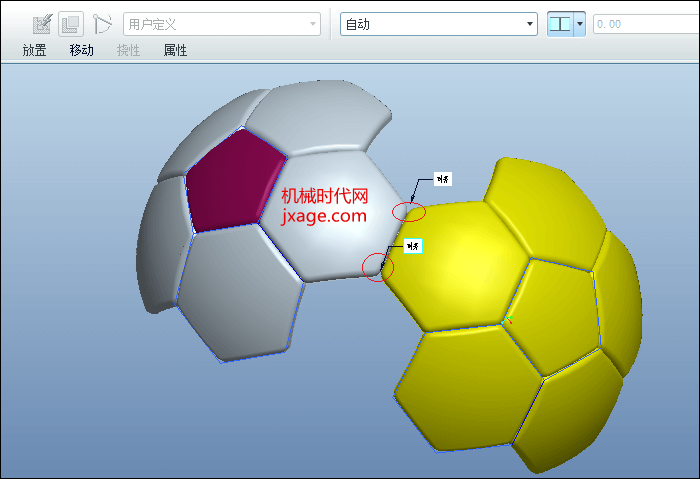

2)再次插入2,将各个基准点进行对齐。

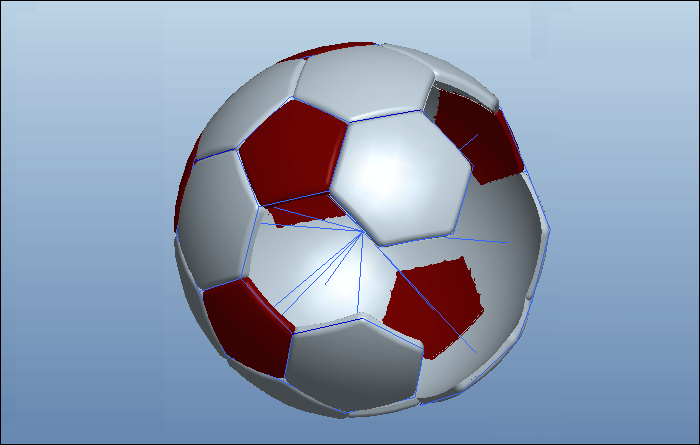

3)添加零件1,直到组装完成。
26.完成。
