Proe三维建模（7）：双绞线

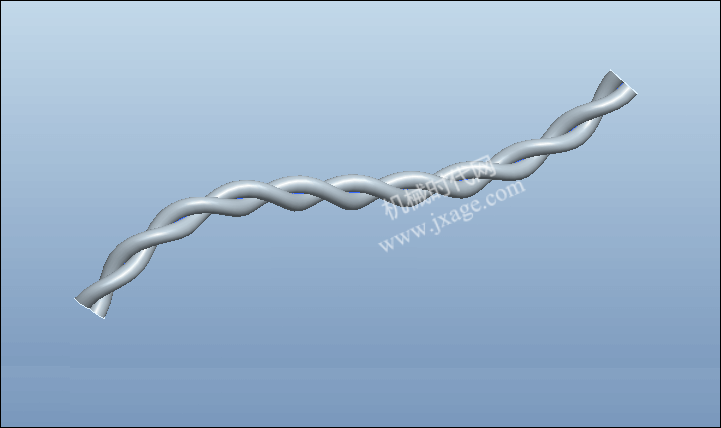

最终结果如下图所示：

方法：

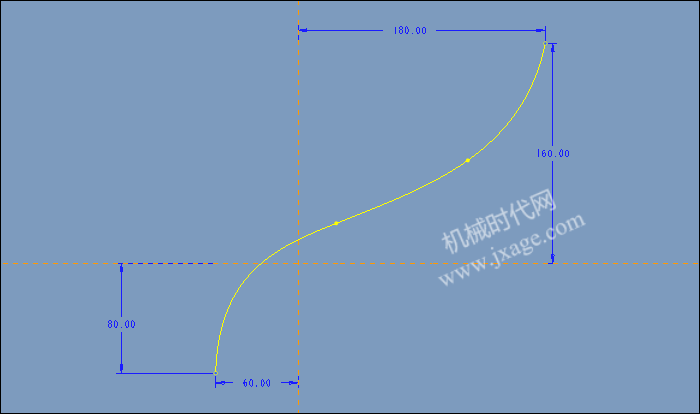

1.先使用草绘工具在FRON平面绘制出双绞线的路径。

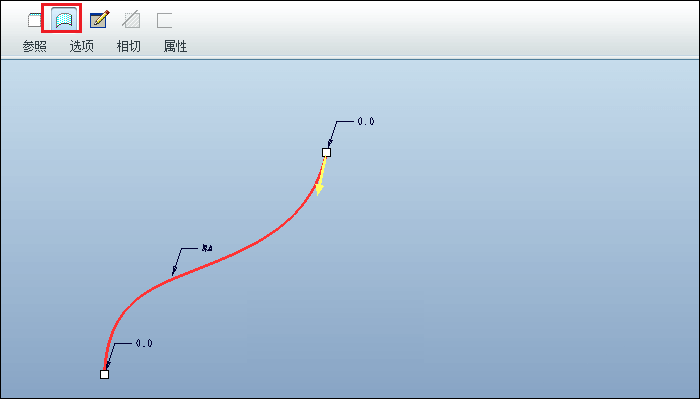

2.点击【可变截面扫描】，扫描类型选择【曲面】，选择上一步的草绘为扫描轨迹，点击草绘按钮，进入草绘环境。

3.绘制如下的草绘。两个圆代表双绞线两个剖面的圆。

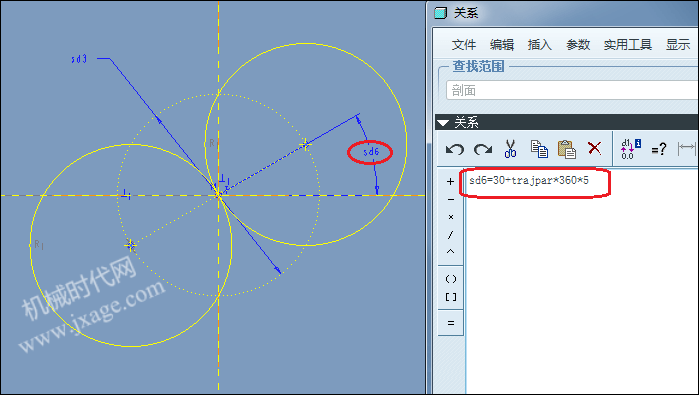

4.添加关系。点击【工具】-【关系】，添加如下的关系：

点击确定。

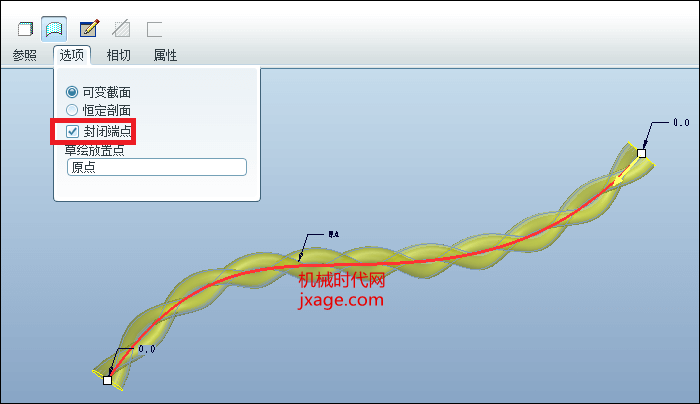

5.点击【选项】，勾选封闭端点。

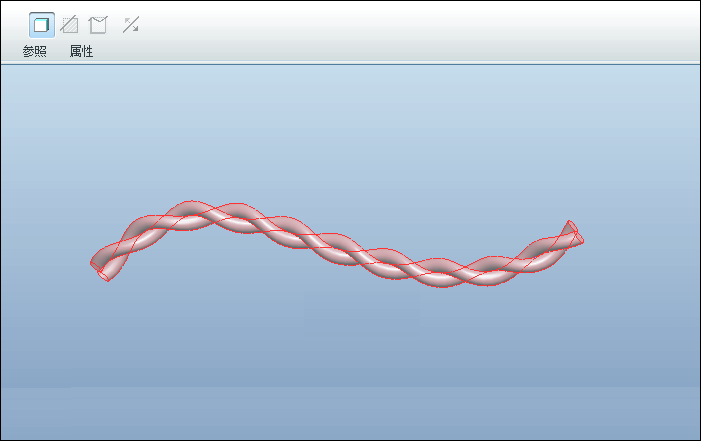

6.完成。

7.进行实体化。将封闭的薄面转换成实体。

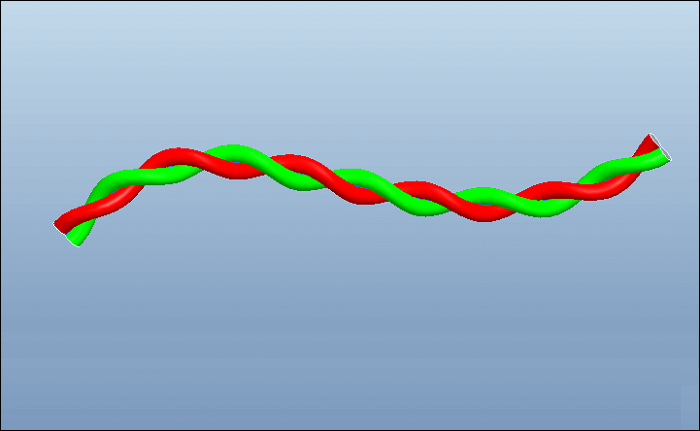

8.上色。

模型下载：
