Proe三维建模（9）：轮胎

方法：

1.新建一个零件文件。

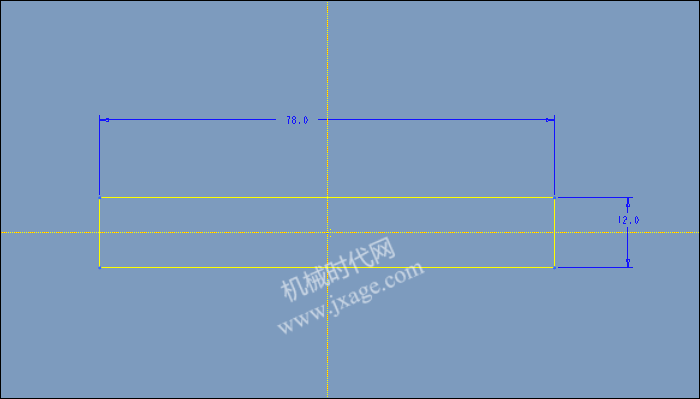

2.点击【拉伸】，选择FRONT平面作为草绘平面，绘制如下的截面，拉伸长度为600。

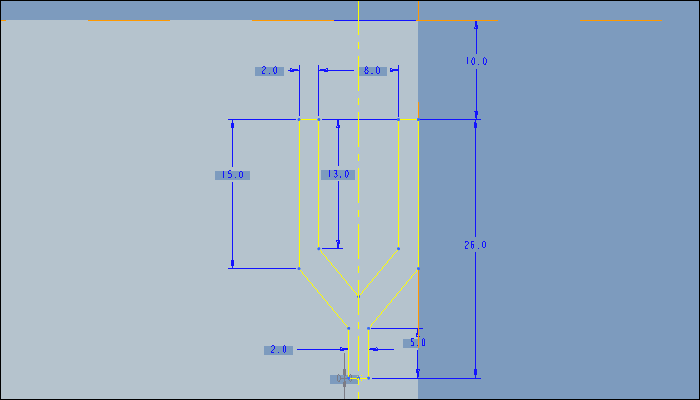

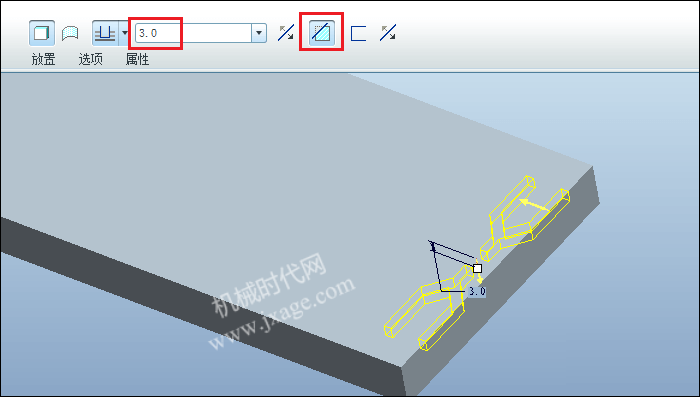

3.点击【拉伸】，选择“切除材料”，在上一步的拉伸实体表面绘制如下的截面。

拉伸深度为3。

点击勾号完成。

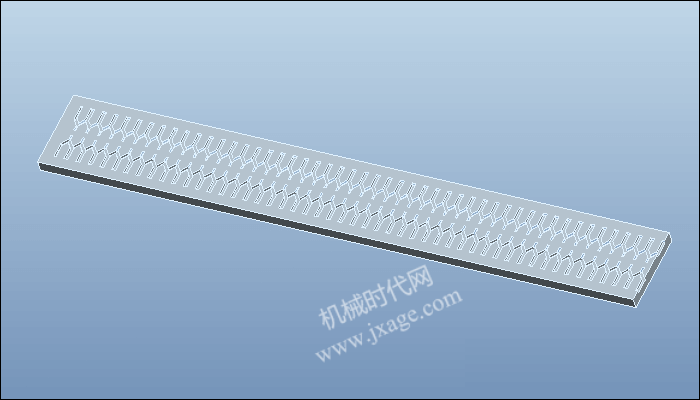

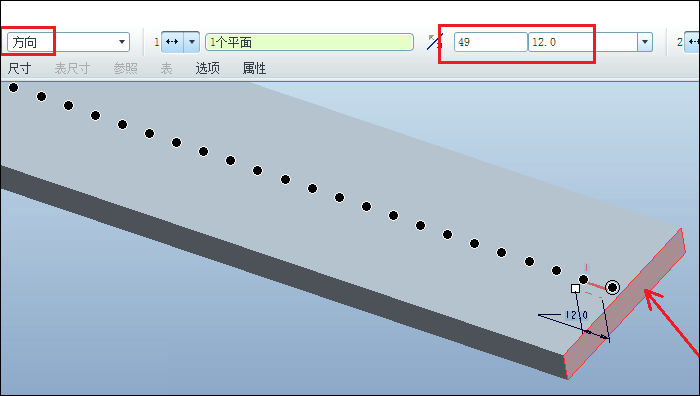

4.选择【拉伸切除】特征，点击【阵列】，阵列类型为“方向”，选择如下的平面的法向作为阵列方向，阵列数49，成员间距为12。

完成。

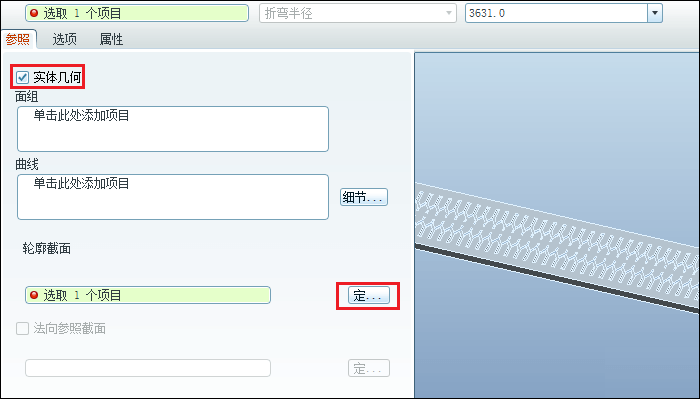

5.点击【插入】-【高级】-【环形折弯】，按照下面进行设置。

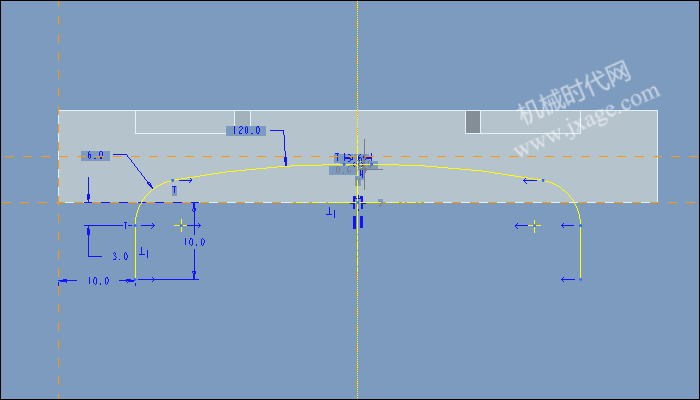

绘制如下的截面。

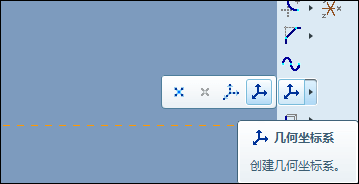

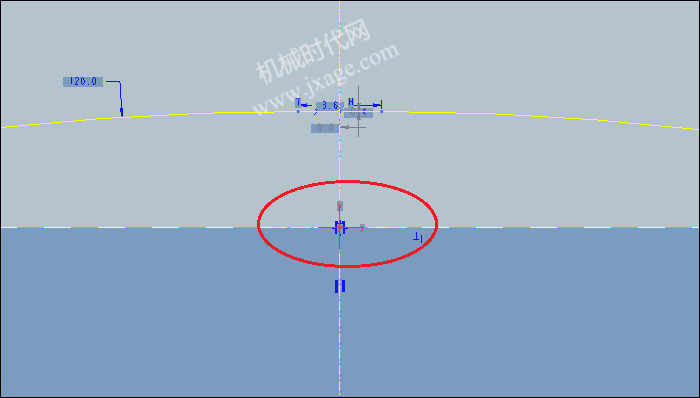

添加“几何坐标系”。

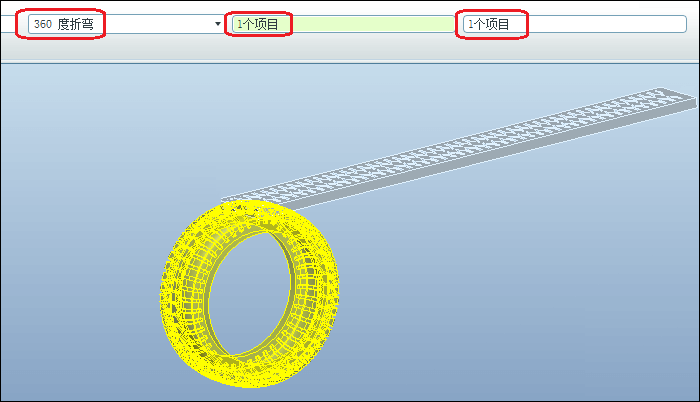

选择【360度折弯】，选择拉伸特征的两个端面。

点击勾号。

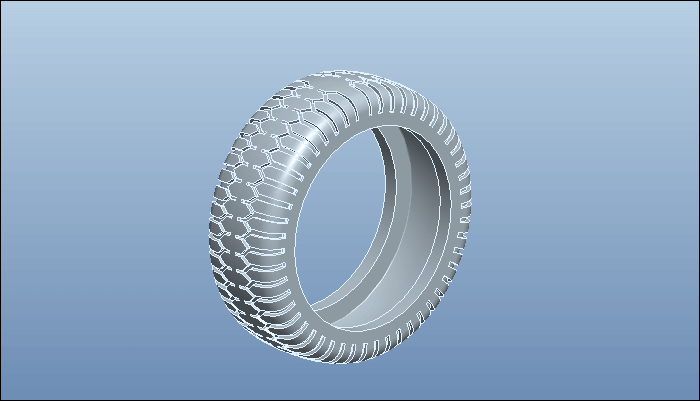

6.完成。

模型下载：
