SolidWorks建模练习(32):创建把手

  • 1,838 次阅读
  • 阅读模式

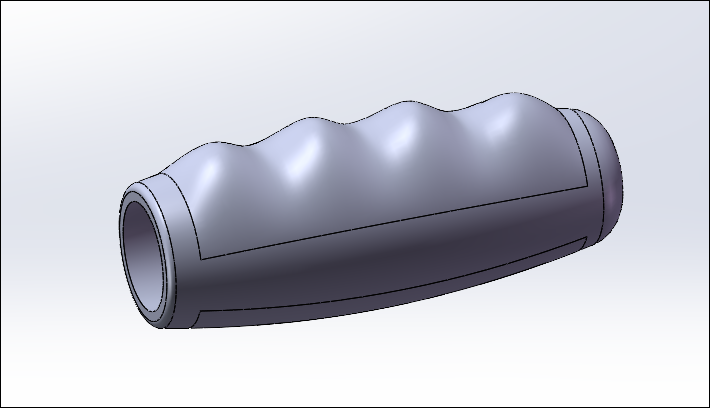

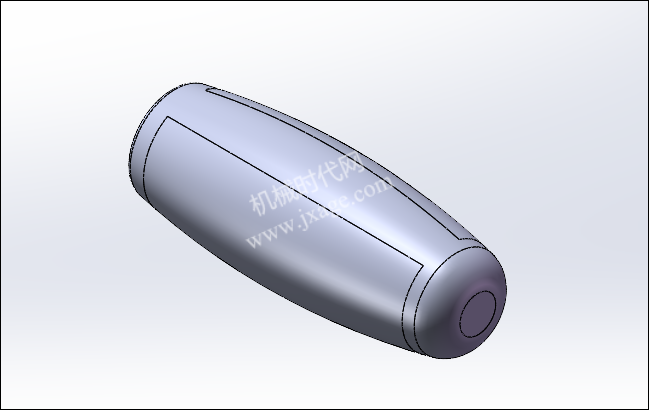

最终结果如下图所示。

文章末尾下载模型

方法:

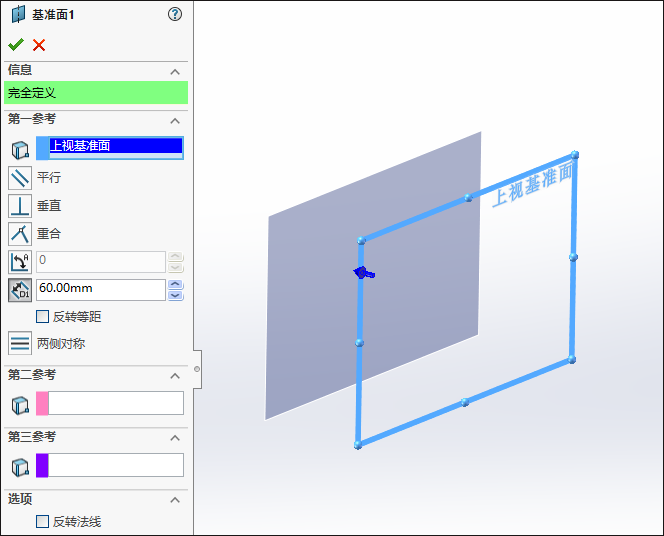

1.首先以上视基准面为参考,偏移60mm,创建基准面1。

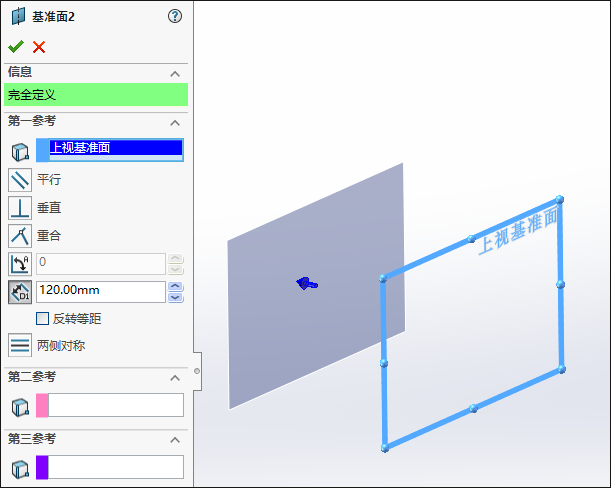

2.以上视基准面为参考,偏移120mm,创建基准面2。

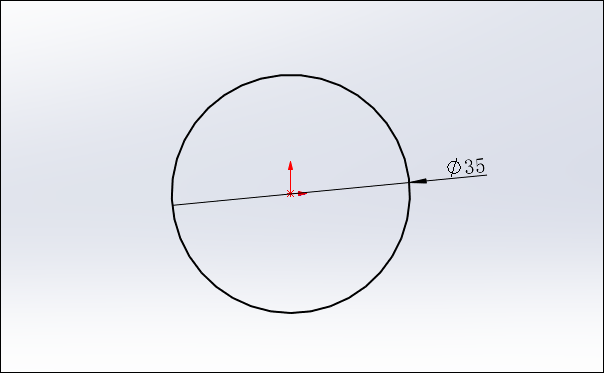

3.点击草图,在上视基准面上绘制如下图所示的草图。

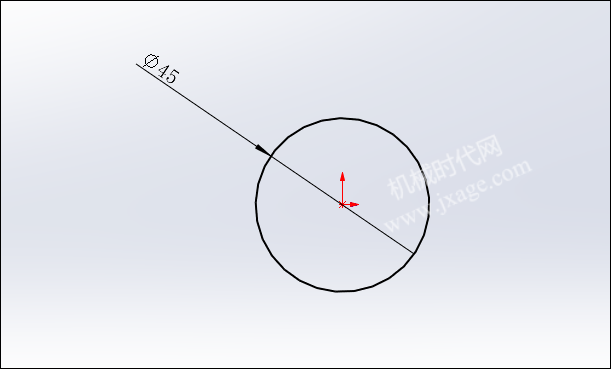

4.再次点击草图,在基准面1上绘制如下图所示的草图。

5.点击草图,在基准面2上绘制如下图所示的草图。

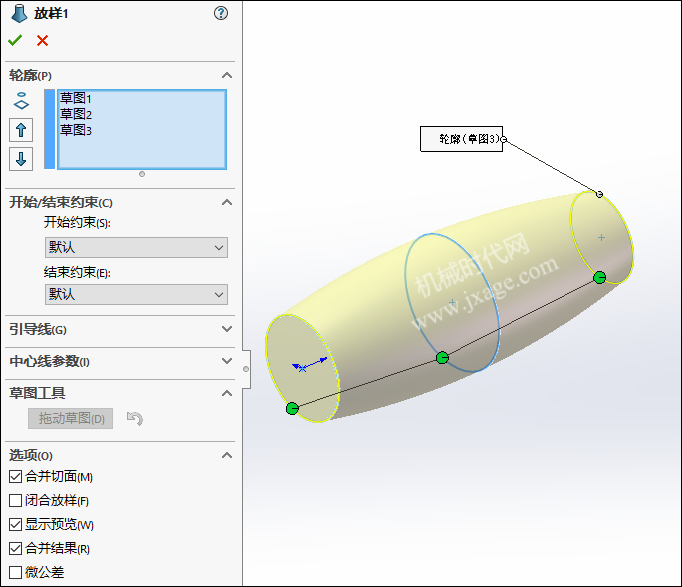

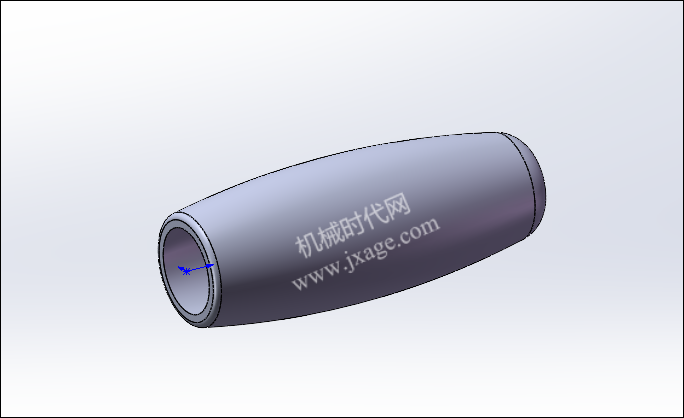

6.点击放样凸台/基体,依次选择上面创建的3个草图,点击勾号完成。

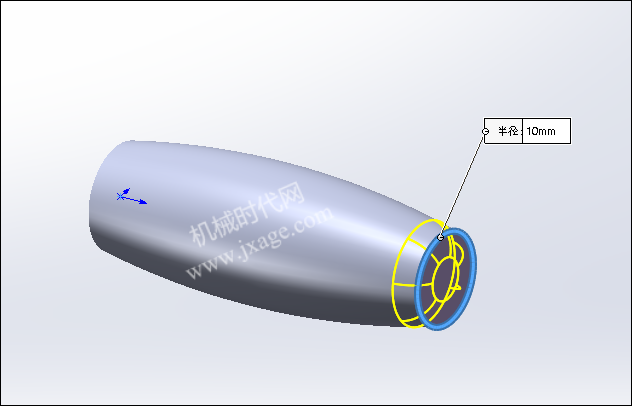

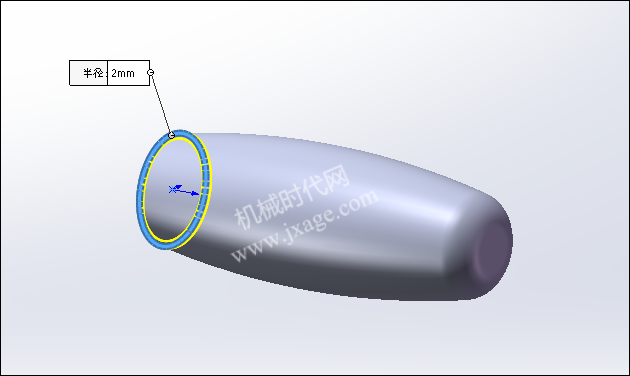

7.倒圆角。

8.倒圆角。

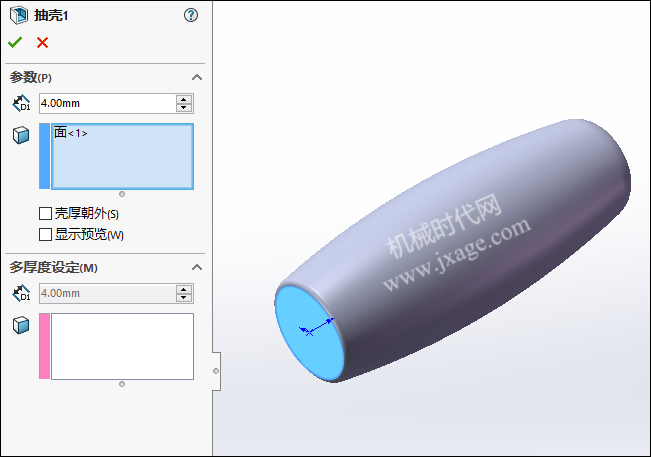

9.点击抽壳,选择下面的蓝色的面作为移除的面,设置厚度值为4mm,如下图所示。

完成。

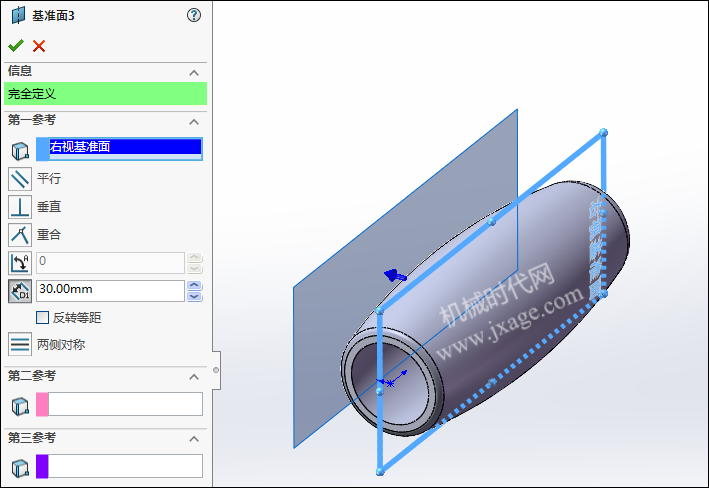

10.以右视基准面为参考,偏移30mm创建基准面3。

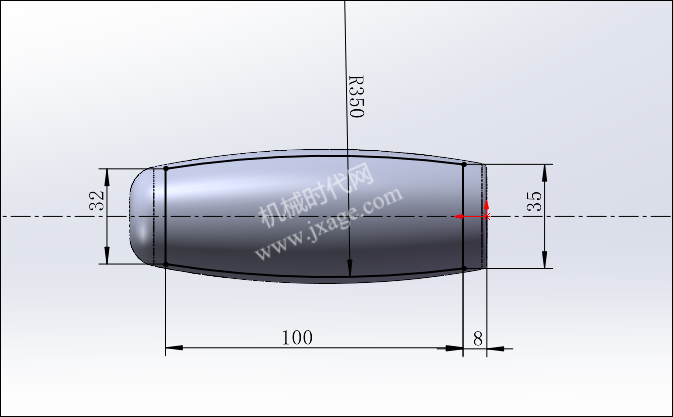

11.在上一步创建的基准面上绘制如下图所示的草图。

12.点击“插入”-“曲线”-“分割线”,选择上一步创建的草图作为要投影的草图,选择下面蓝色的面作为要分割的面。

点击勾号完成。

13.点击“插入”-“曲面”-“自由样式”,如下图所示。

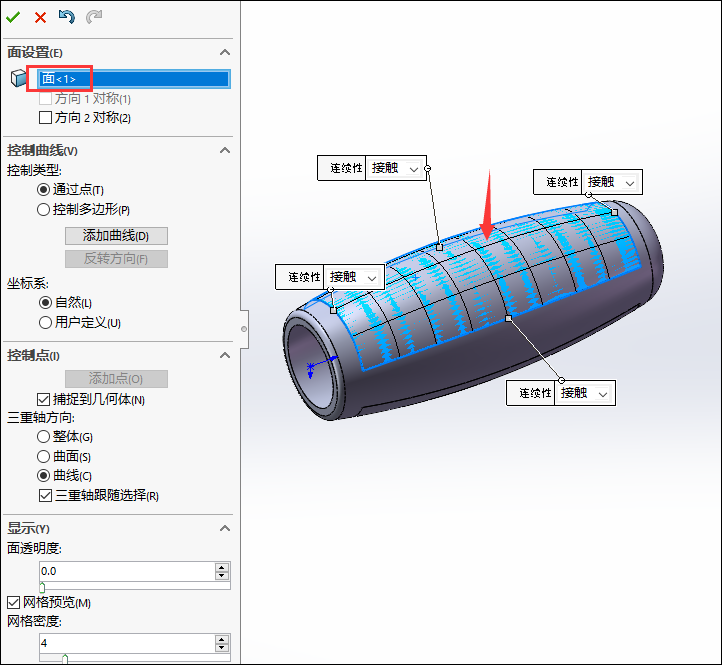

1)选择下图红色箭头所指的蓝色曲面作为要变形的面。

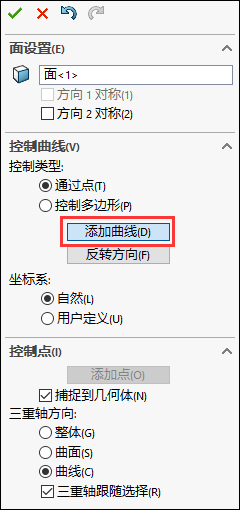

2)点击“添加曲线”按钮,如下图所示。

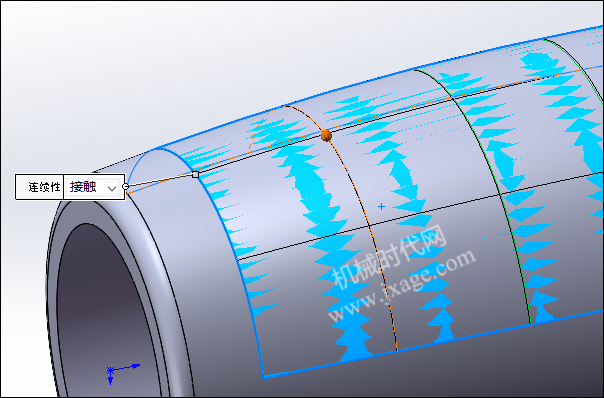

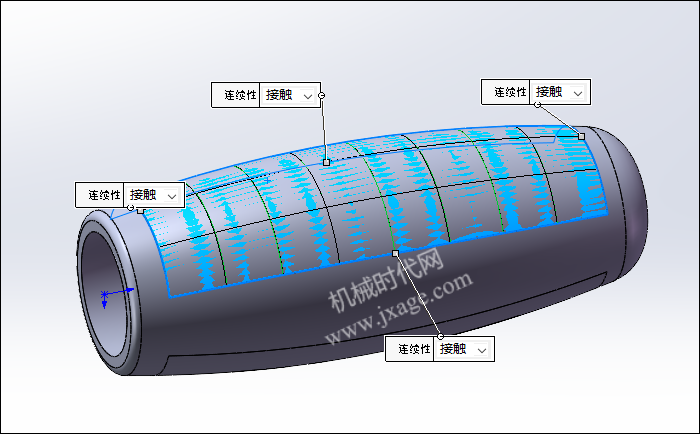

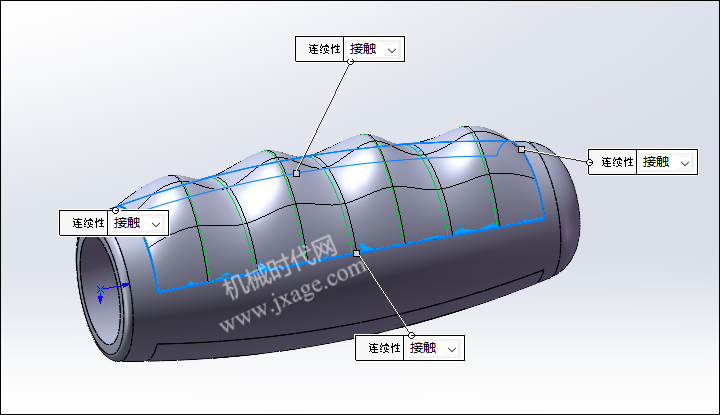

如下图所示,添加多条绿色的曲线。

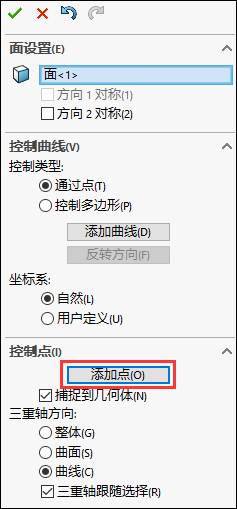

3)点击“添加点”,如下图所示。

鼠标左键点击下图的圆点处。

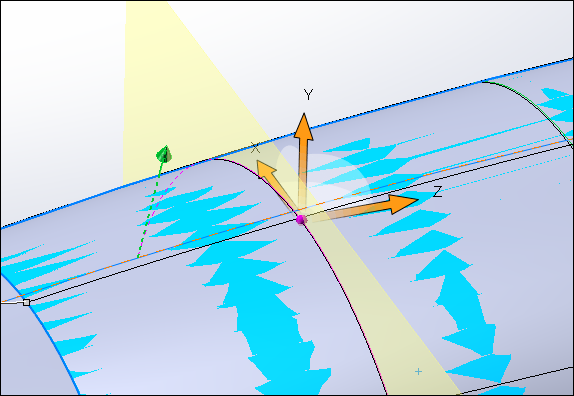

此时弹出如下图所示的三重轴。

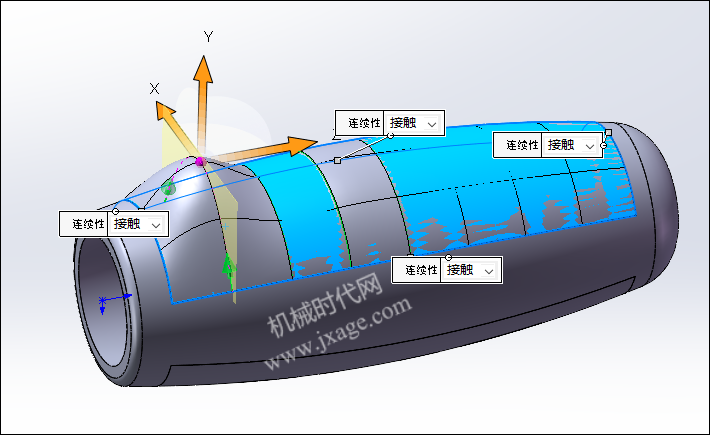

4)拖动Y轴到合适的位置。

5)在其他地方添加点并进行拖动。

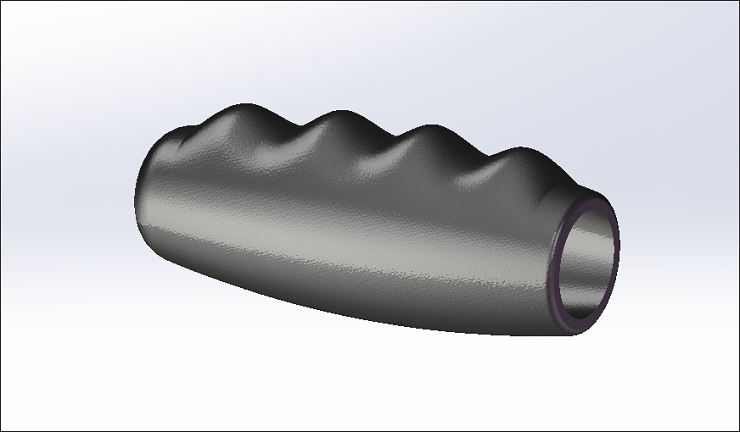

完成。

完成。
