方法:
1.新建一个零件文件。

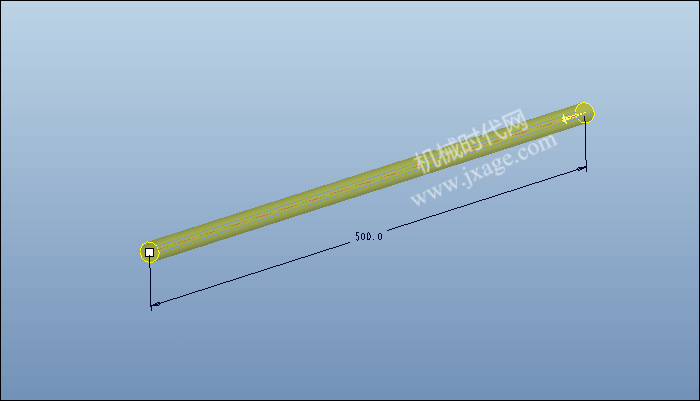

2.点击【拉伸】,创建一个直径为10,长度为500的圆柱。

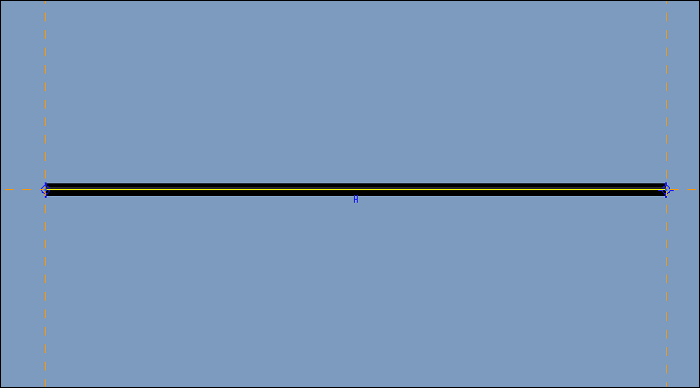

3.点击草绘,绘制如下的草绘。
绘制完成后,点击勾号退出。

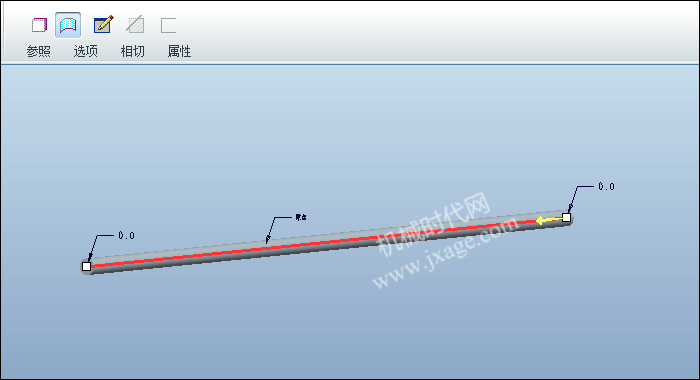

4.点击【可变截面扫描】,选择上一步绘制的草绘作为轨迹,点击草绘按钮进入草绘环境。

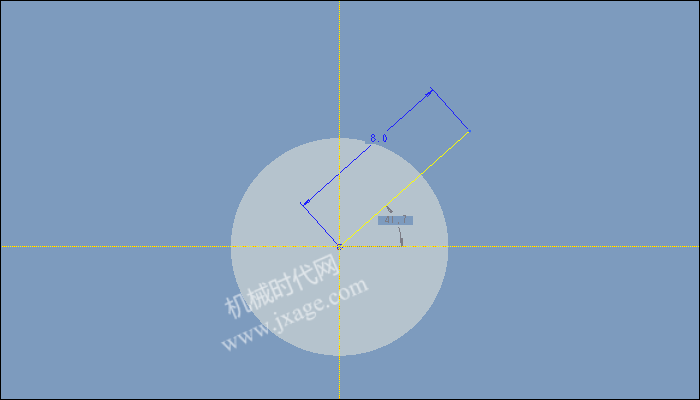

5.绘制如下的草绘。

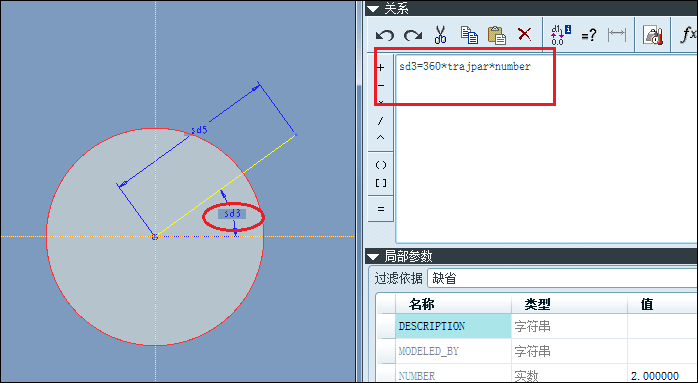

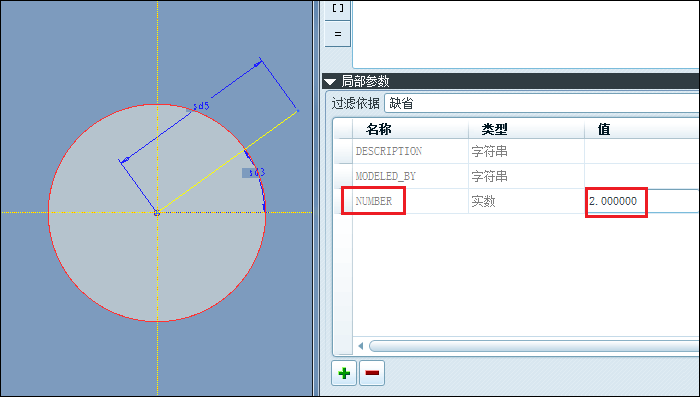

6.点击【工具】-【关系】,添加参数和关系。
1)添加参数number。
2)添加关系式:
sd3=360*trajpar*number
点击确定。

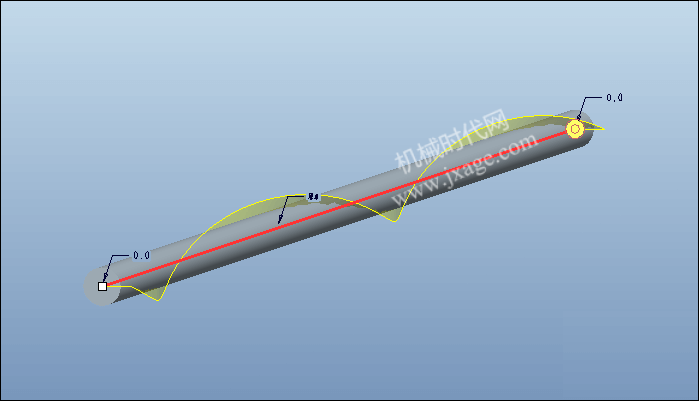

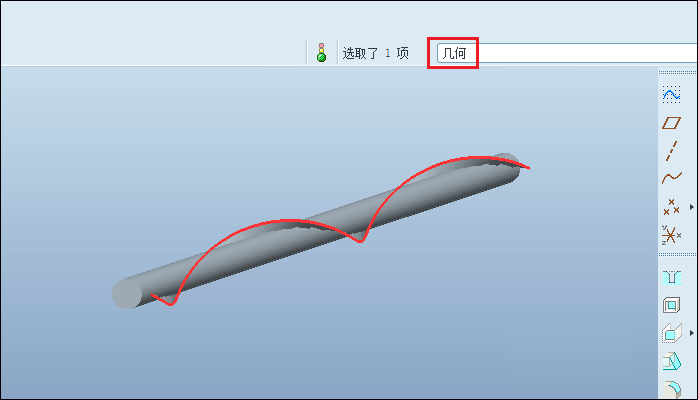

7.在【过滤器】选择“几何”,再选择曲面的边缘。

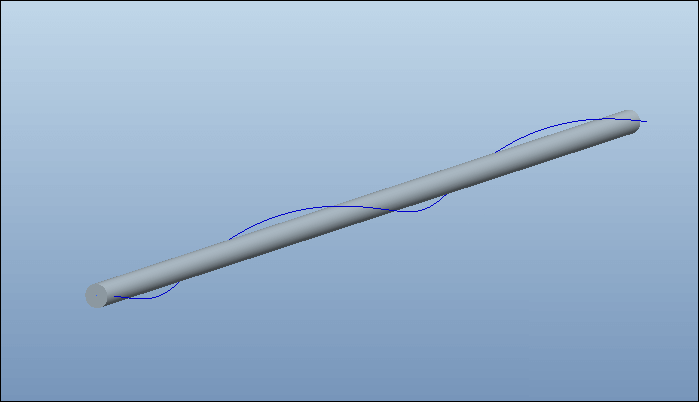

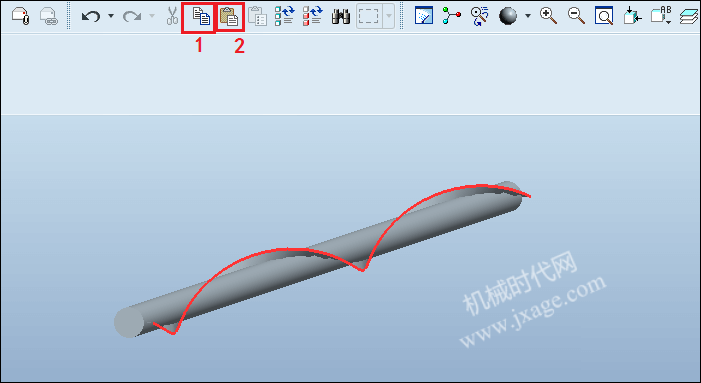

点击下图所示的【复制】-【粘贴】,即可创建出一个曲线。
完成。

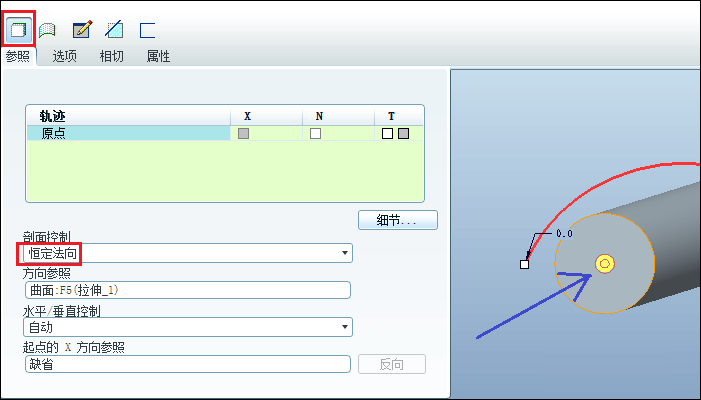

8.点击【可变截面扫描】,选择上一步创建的曲线。点击【参照】,选择“恒定法向”,选择圆柱的端面作为参照。
9.点击【草绘】按钮,绘制如下的草绘。

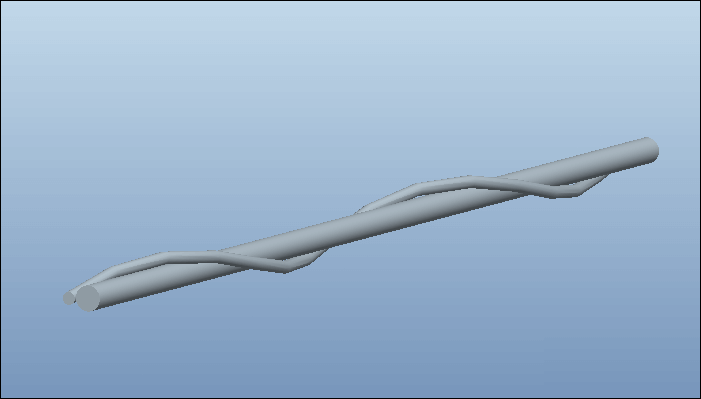

完成。

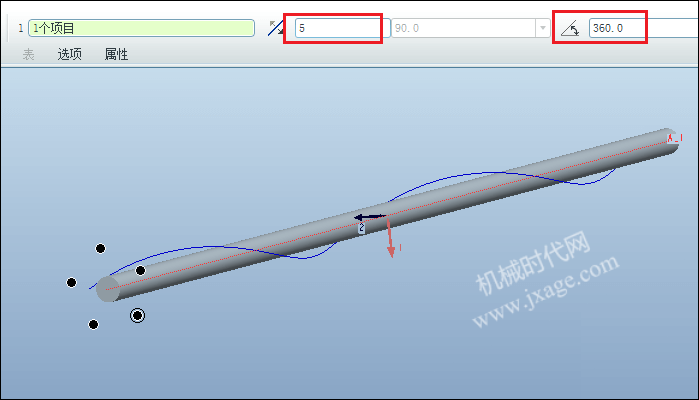

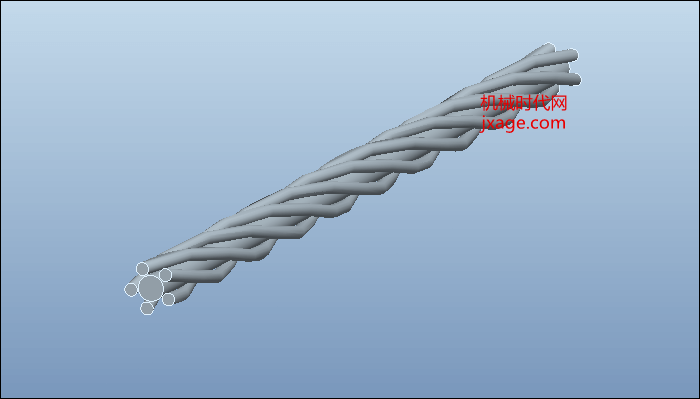

10.选择上一步创建的特征,点击【阵列】,类型为”轴”,阵列数量为5。
完成。

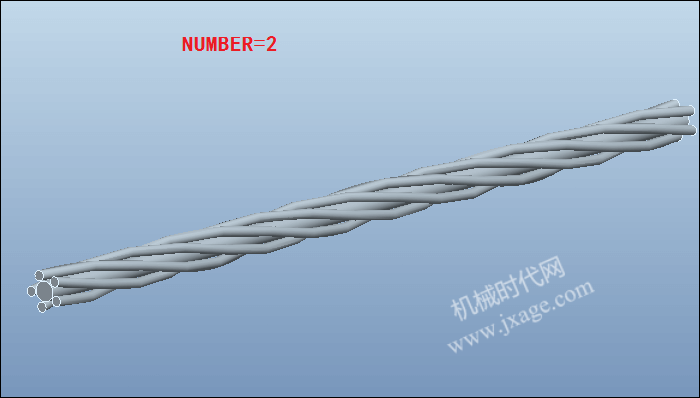

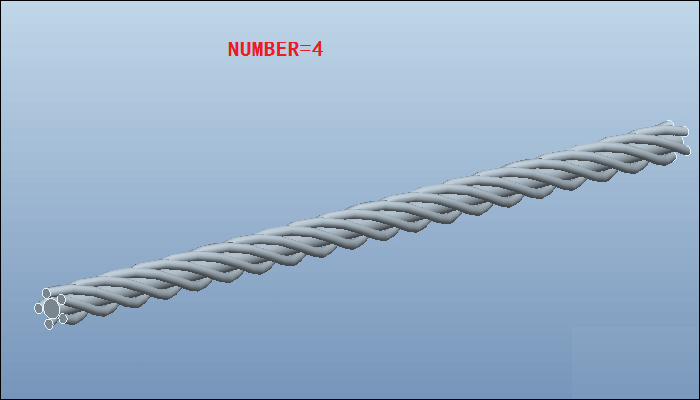

11.改变参数值。比较不同参数下模型的结果。

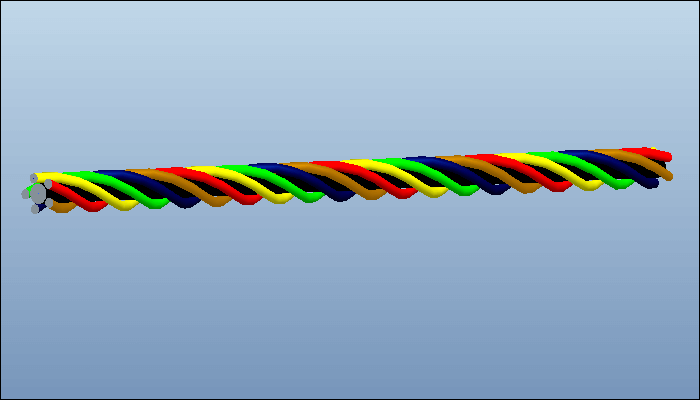

12.上色。
