Proe边界混合如何使用？

方法：

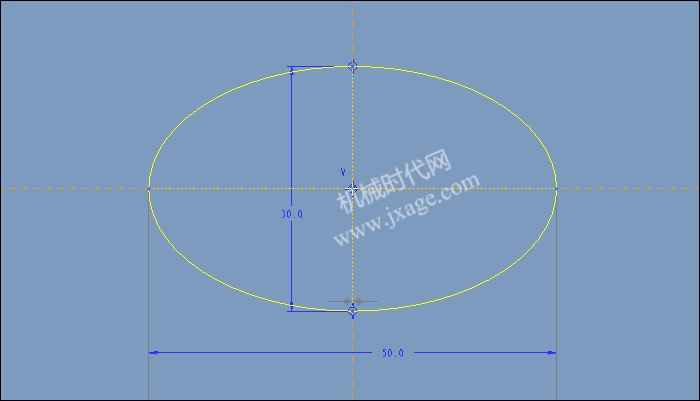

1.在FRONT平面绘制如下的草绘。

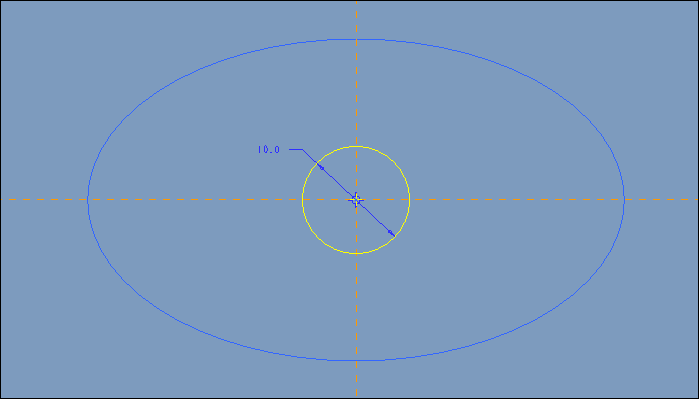

2.以FRONT平面为参照，通过偏移新建一个平面DTM1,并在平面上绘制如下的草绘。

3.在RIGHT平面绘制如下的草绘。

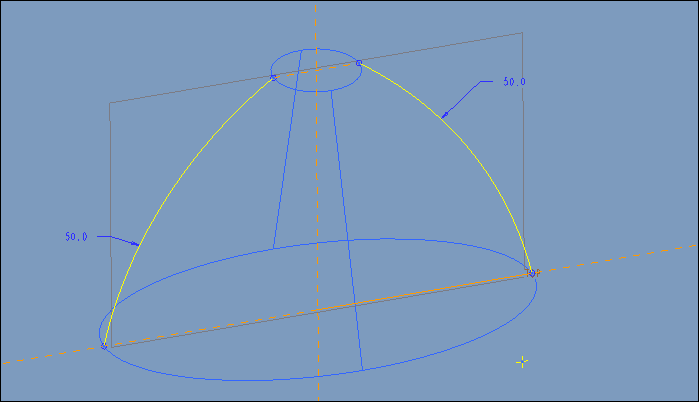

4.在TOP平面绘制如下的草绘。

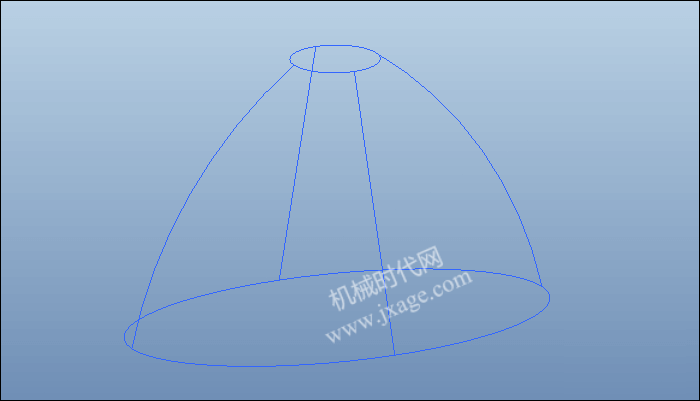

5.草绘完成。

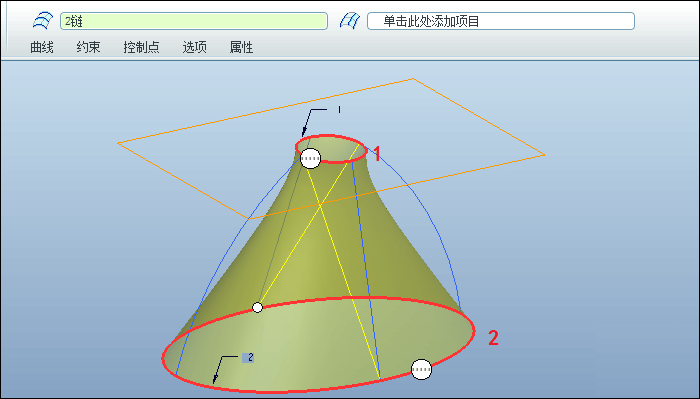

6.点击【边界混合】，选择上下两个草绘作为第一方向链。

选择周围的四个草绘作为第二方向的链。

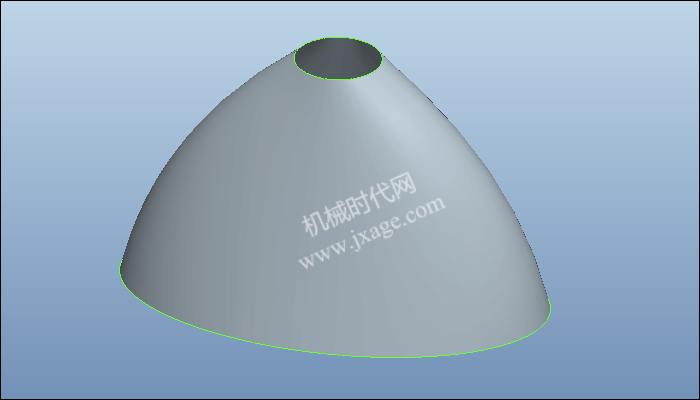

点击勾号完成。

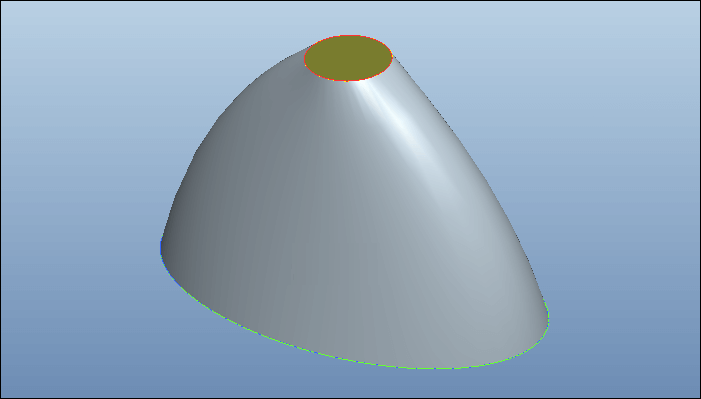

7.点击【编辑】-【填充】，选择上端面的草绘。

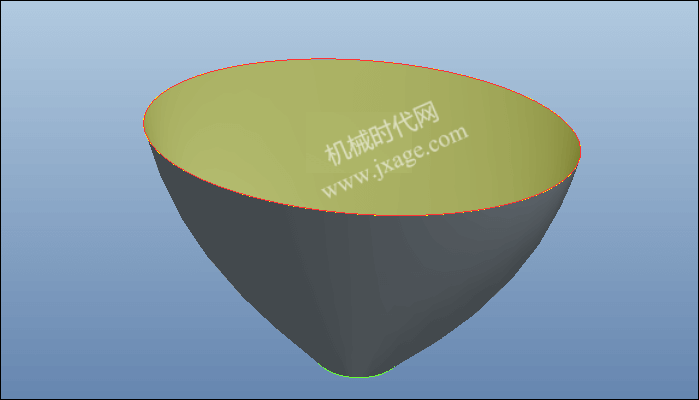

8.继续使用填充将下端面进行填充。

使用线框模式显示模型，我们可以看见两种不同的颜色，说明3个面是独立的，接下来我们就将曲面进行合并。

9.按住Ctrl键选择3个曲面，点击合并，点击勾号三个曲面就合并在一起了。

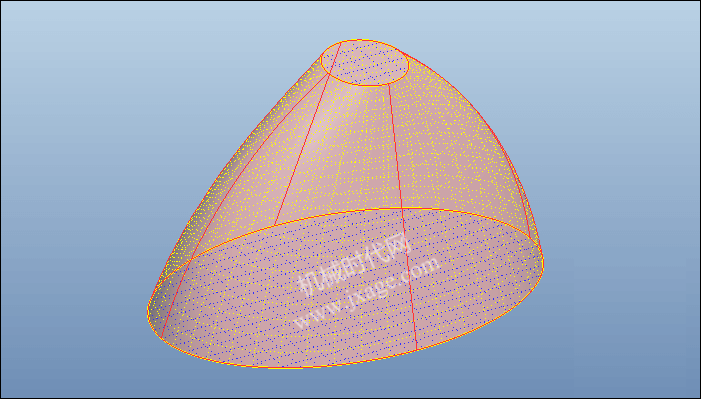

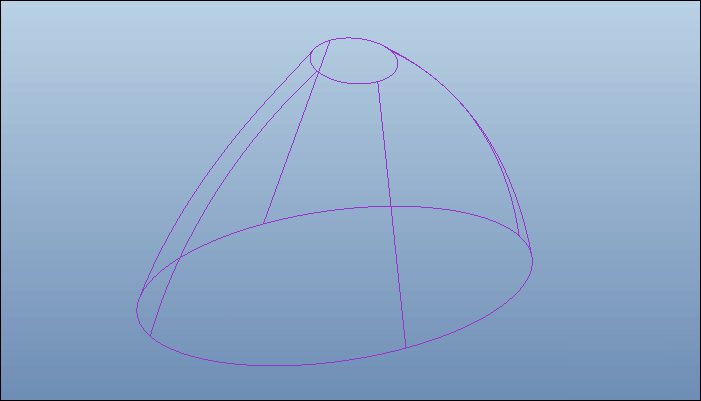

使用线框模式显示模型，我们可以看到颜色全部变成紫色，说明所有的曲面合并在一起了。

曲面封闭之后，我们就可以使用实体化命令将封闭的曲面实体化。

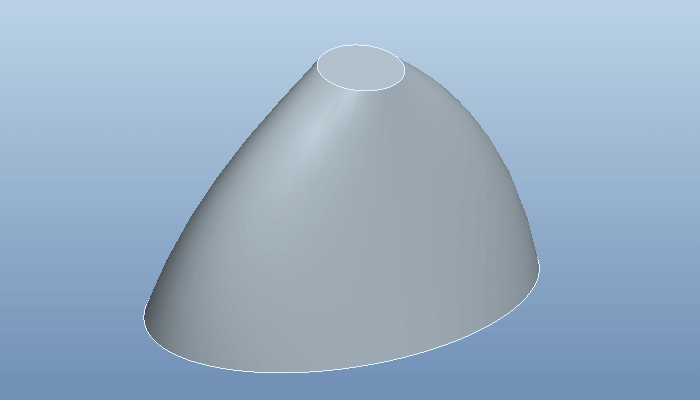

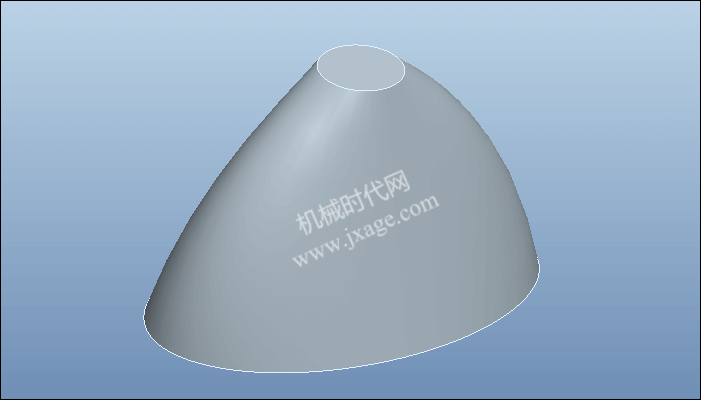

9.选中模型，点击【实体化】，点击勾号，整个模型就变成一个实体了。

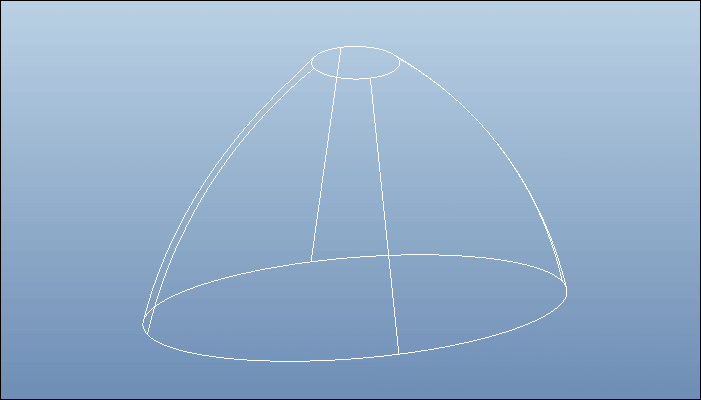

切换为线框显示模式，我们可以看到线框的颜色为白色，说明这是一个实体。
