Proe曲面建模(7):流道

  • 3,774 次阅读
  • 阅读模式

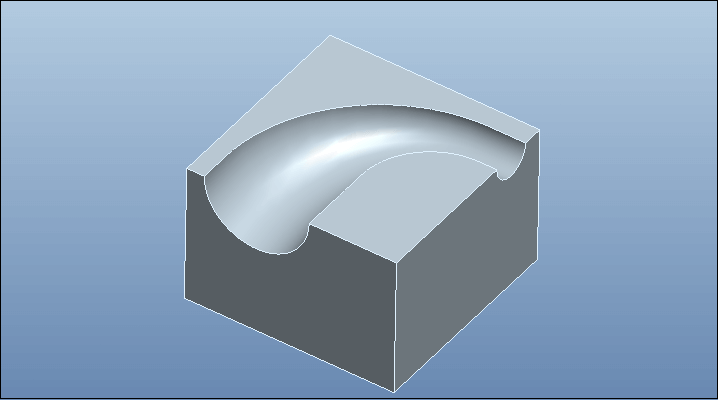

最终结果如下图。

文章末尾下载文件

方法:

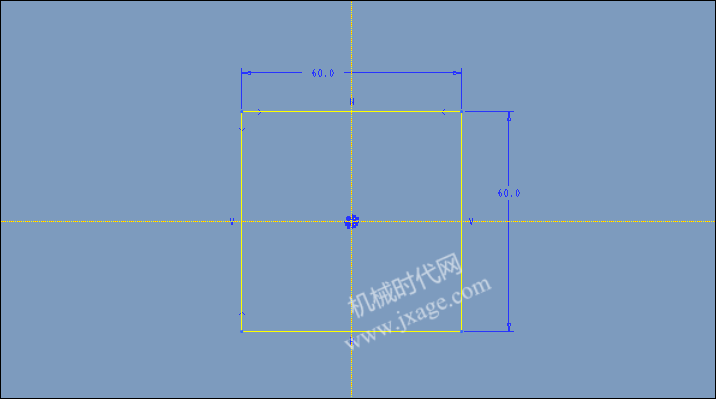

1.点击【拉伸】,以TOP平面为草绘平面,绘制如下的草绘。

绘制完成后,点击勾号退出草绘,设置拉伸长度为40。

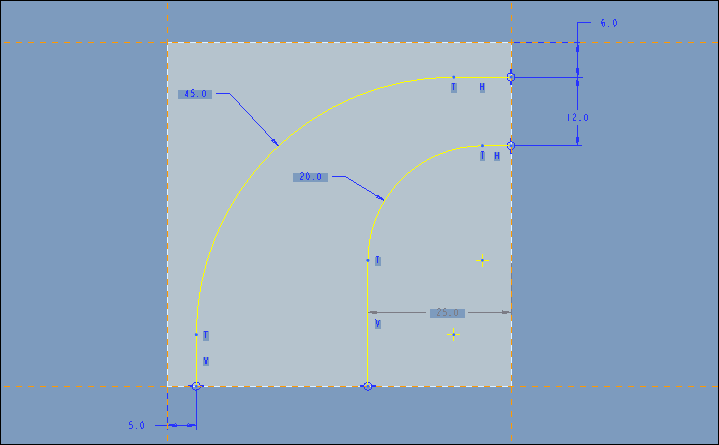

2.在拉伸特征的上表面绘制如下的草绘。

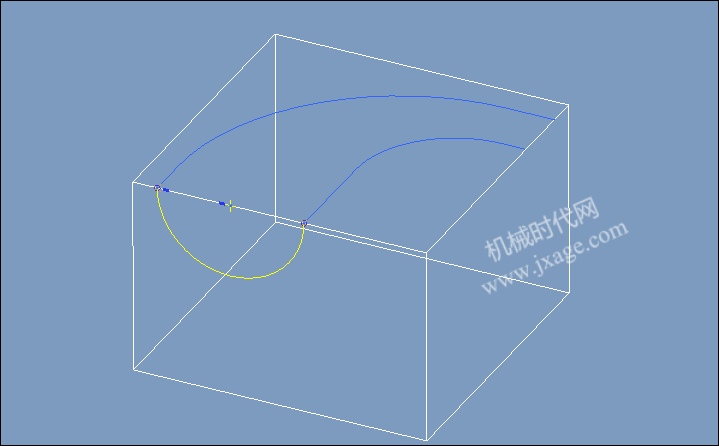

3.点击草绘,绘制如下的半圆。

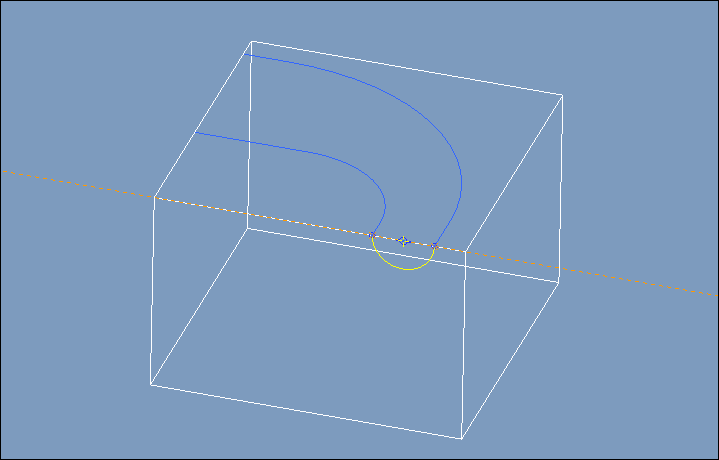

4.点击草绘,绘制如下的半圆。

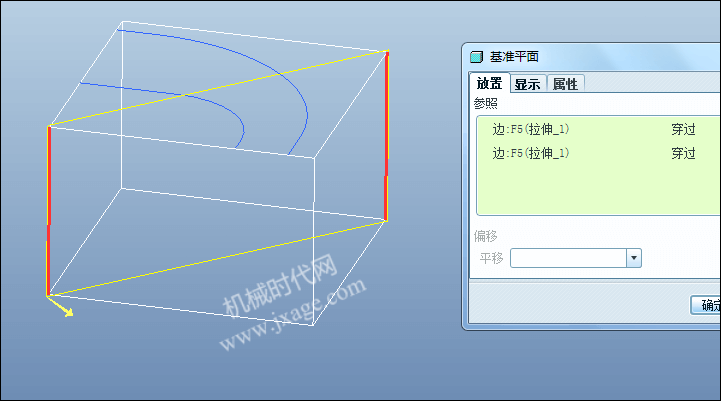

5.创建基准平面DTM1

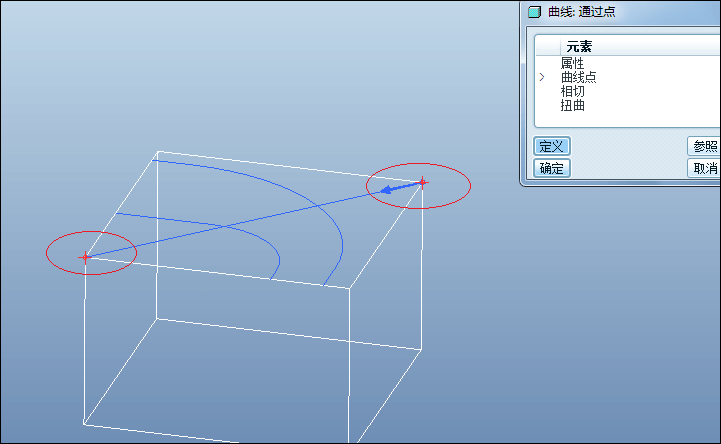

6.现在需要在DTM1平面上绘制一个半圆弧,圆弧的两端在上图两条曲线上,如何捕捉到草绘和两条曲线的交点呢?很简单。点击【曲线】-【通过点】-【完成】,选择下图所示的两个顶点。

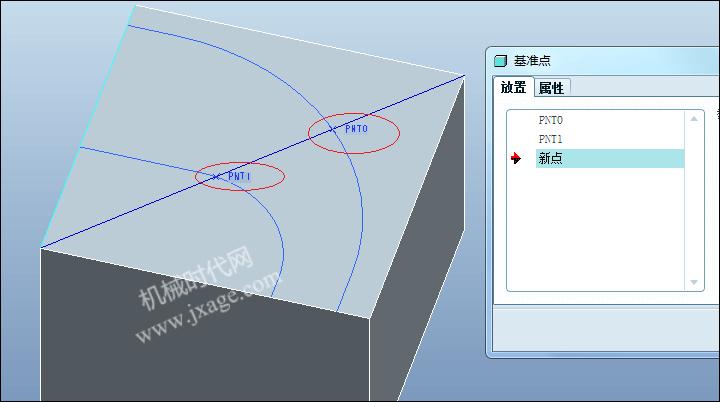

点击【基准点】,利用两条曲线相交找到交点,创建PNT0PNT1

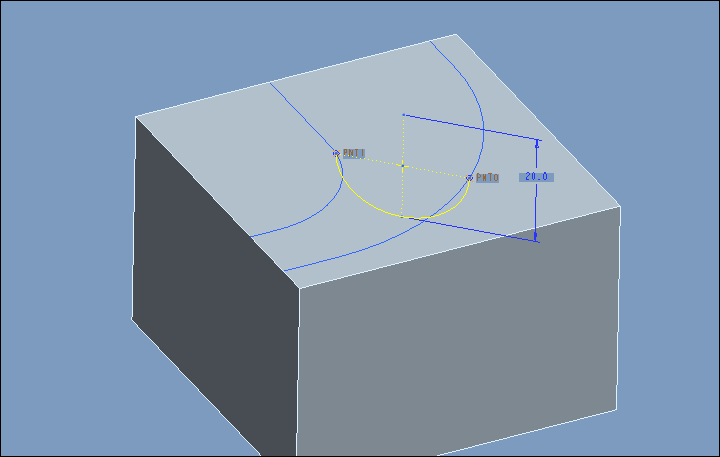

7.点击草绘,选择DTM1作为草绘平面,选择上面绘制的两个基准点作为参照,绘制如下的半圆弧。

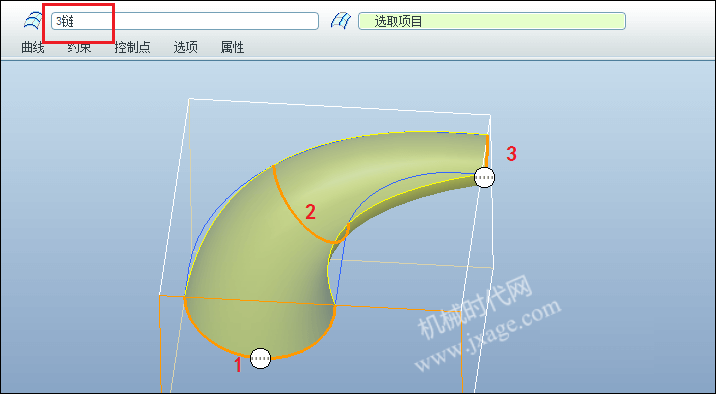

8.点击【边界混合】,选择下图所标注的三段曲线作为第一方向的边。

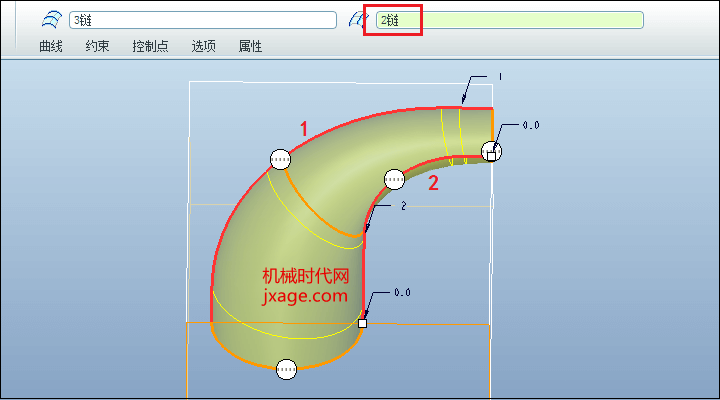

激活第二方向,选择下图所示的曲线作为第二方向。

点击控制面板上的勾号完成。

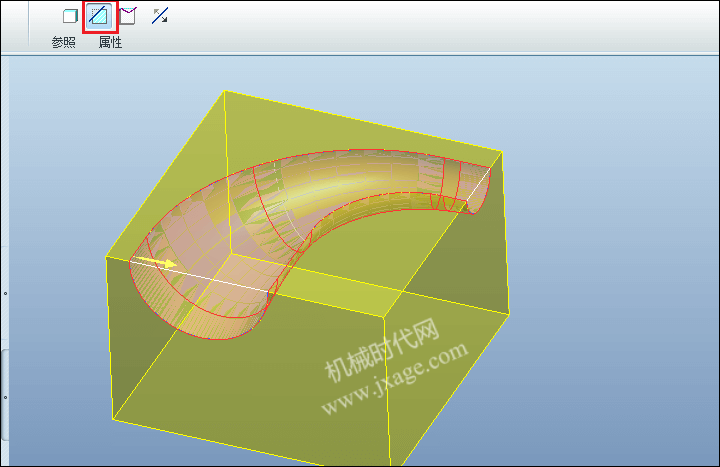

9.选择边界混合特征,点击【实体化】,选择切除,即可切出一个流道。

10.完成。

这个流道也可以通过扫描混合创建,小伙伴们试一试吧!

模型下载:

提取密码:

此处为隐藏的内容
注册登录后,方可查看
