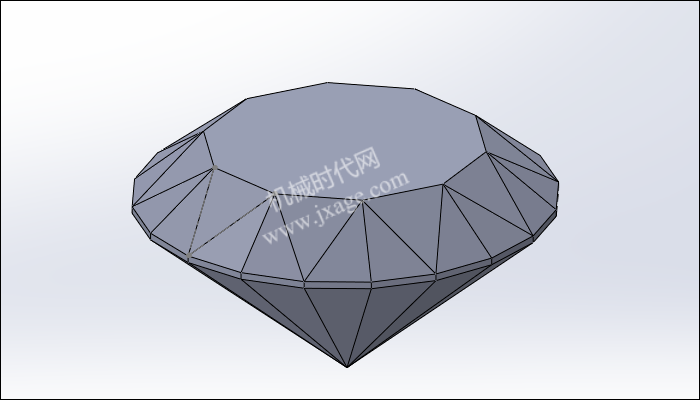

最终结果如下图所示。
方法:

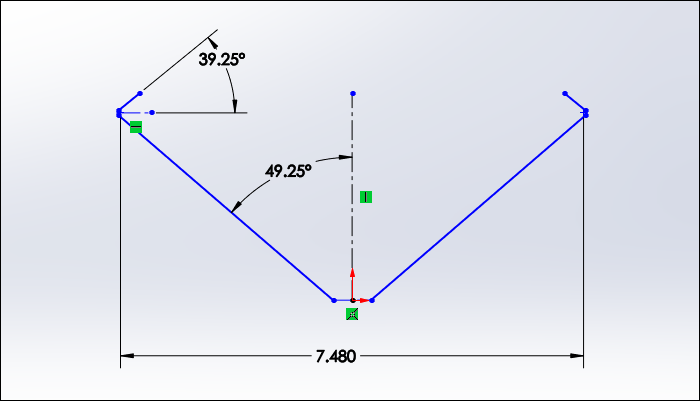

1.选择前视基准面作为草绘平面,绘制如下图所示的草图。

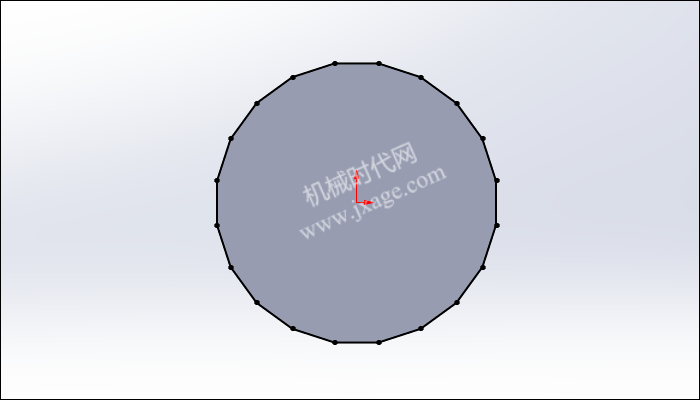

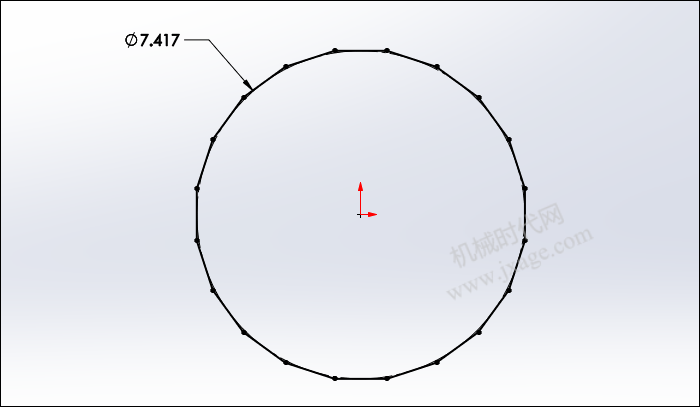

2.点击拉伸凸台/基体,选择上视基准面为草绘平面,绘制如下图所示的草图(20边形)。

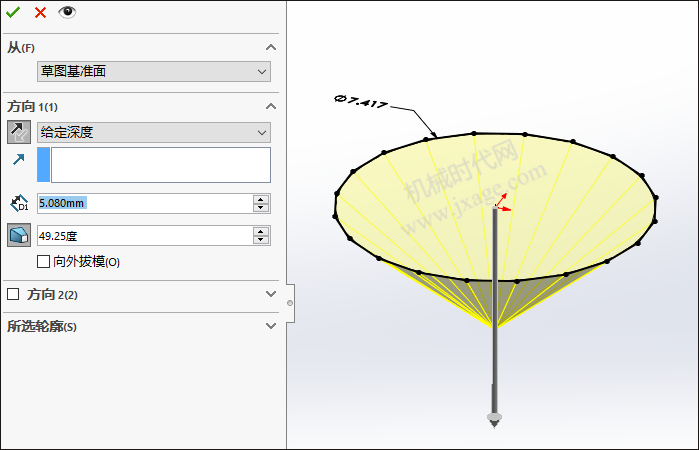

设置拉伸深度为5.08mm,设置拔模角度为49.25度。

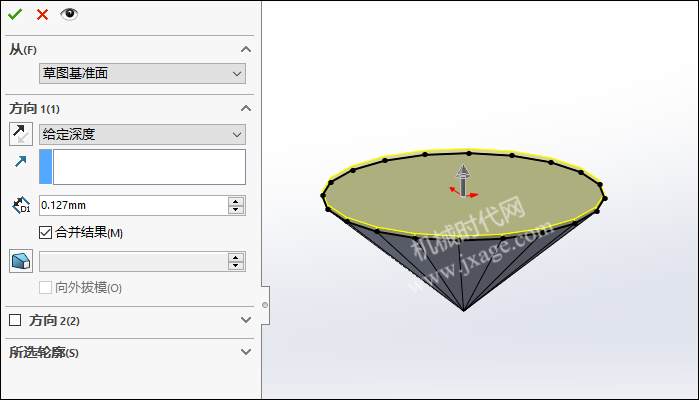

3.再次点击拉伸凸台/基体,选择下图所示的面作为草绘平面,绘制如下图所示的草图。

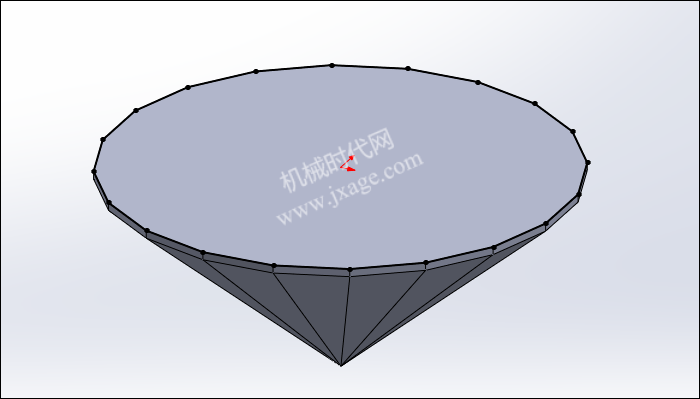

设置拉伸深度为0.127mm。

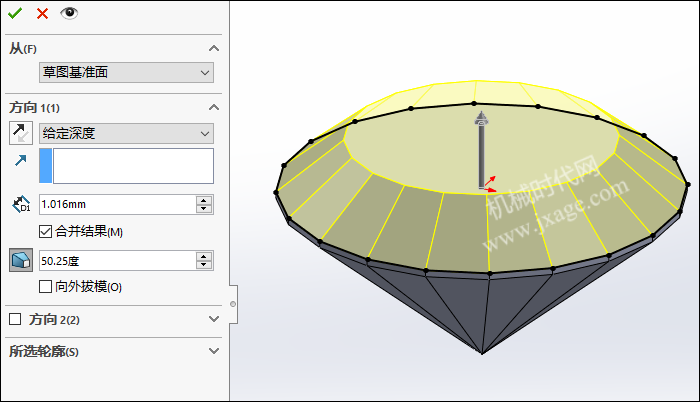

4.点击拉伸凸台/基体,选择下图所示的面作为草绘平面,绘制如下图所示的草图。
设置拉伸深度为1.016mm,设置拔模角度为50.25度。

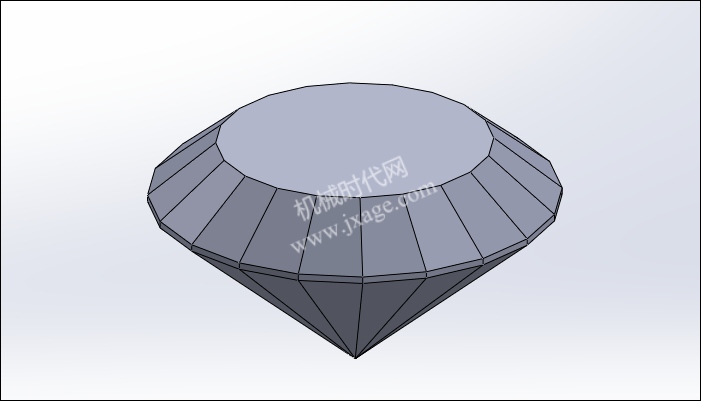

点击勾号完成后如下图所示。

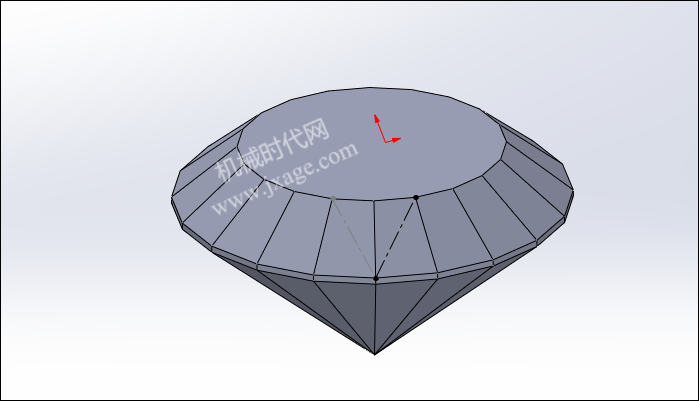

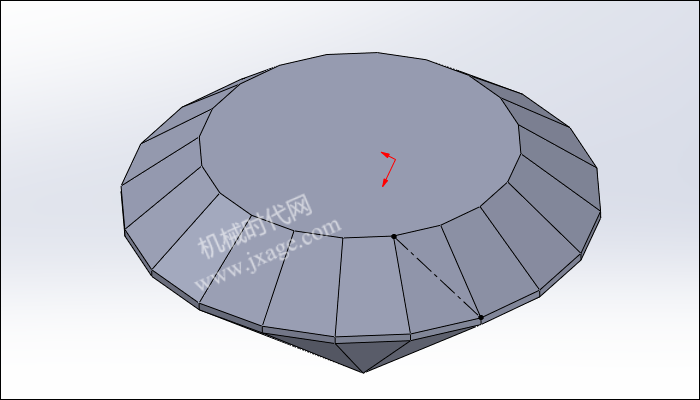

5.点击草图按钮,在下图所示的平面上绘制如下图所示的直线(虚线)。
6.再次点击草图按钮,在下图所示的平面上绘制如下图所示的直线(虚线)。

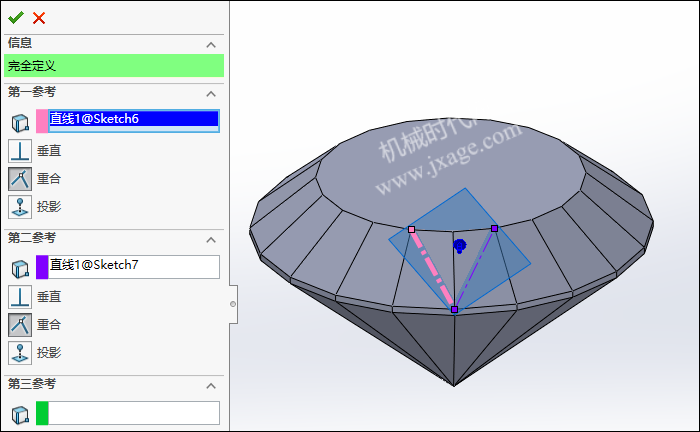

7.创建基准面。

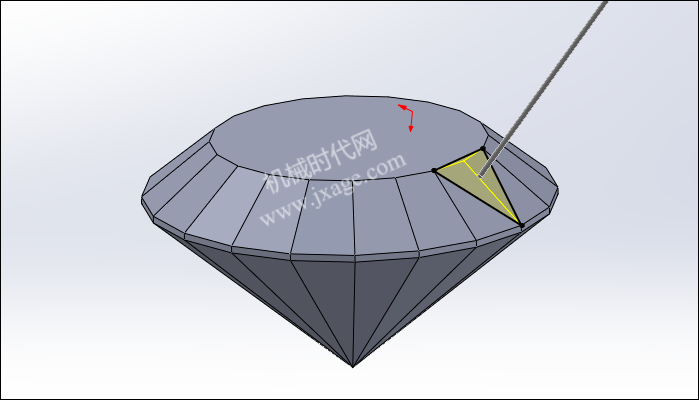

8.点击拉伸切除,选择上一步创建的基准面作为草绘平面,绘制如下图所示的草图。
点击勾号完成。

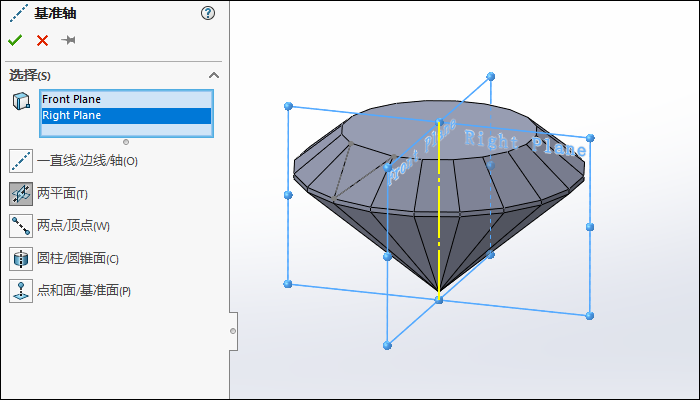

9.创建基准轴1。

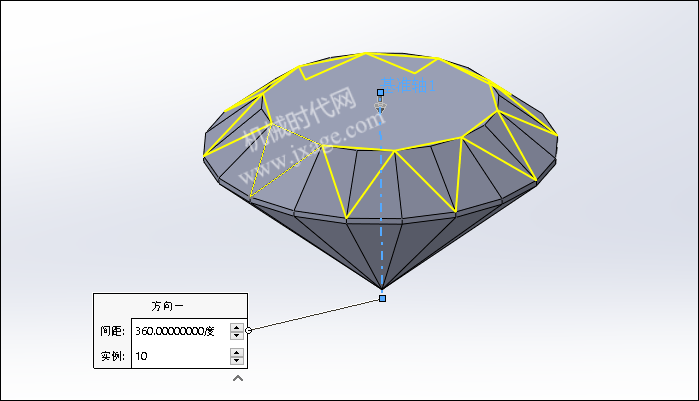

10.点击圆周阵列,选择基准轴1作为圆周阵列的参考,以步骤8创建的拉伸切除特征作为要阵列的特征,阵列数量为10个,等间距。
阵列完成。
11.完成。
