一、实用小工具

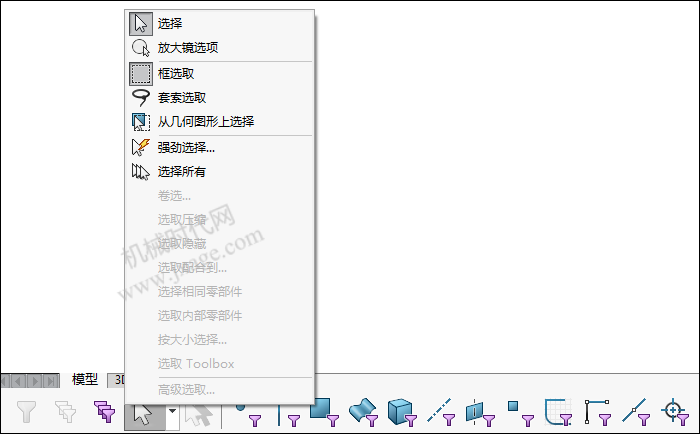

1.打开选择过滤器，很有用的，快捷键F5，如图：
当你只想选择面/线/中心线/尺寸/注解/中心符号时，打开选择过滤器，可以让你选到你想要的。当你隐藏了多个零件，想一次性显示它们，你可以“选取隐藏”，然后右键也好，快捷键也好，将其显示出来。

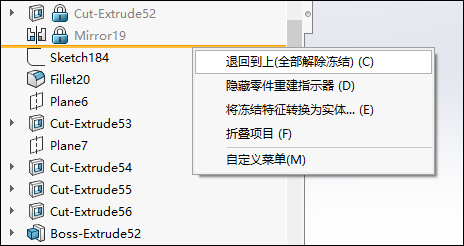

2.冻结栏（下图黄色粗线）可以让一些特征在重建模型时不必刷新，如果你的模型比较复杂，可以开启冻结栏。
二、草图
1.草图尽量完全定义。
2.草图尽量简单一些，秉持“少草图，多特征”的方法来建模，将来要修改设计时，可以很方便的修改。如果所有的设计意图都放在草图上（比如一个典型的例子：画出整根轴的轮廓，利用旋转特征生成轴），一旦需要修改，就要回到草图上修改，而草图的修改，是不如特征的修改简单易行的，比如特征的阵列可以随时修改阵列个数，阵列元素间距，如果是草图阵列，那就很难修改了。
三、零件和装配体
1.模型尽量利用原点和基准面作为对称的基准或者主要尺寸的基准，在装配时你能体会到这样做的好处。
2.装配后建议一定做一下干涉检查，检查的时候把“生成扣件文件夹”勾选上。
3.尺寸有关联的，可以利用公式将这种关联体现出来，这就属于参数化建模的思路了，便于日后修改改版。
四、工程图
1.工程图中及时加中心线和中心符号线。在纸笔绘图或者AutoCAD绘图中，中心线中心符号线作为基准都是先画出来的，不大可能会遗漏，但SolidWorks工程图基本都是三维模型投影出来的，所以会容易忘记中心线，我本人就忘记了好几次。
2.工程图中需要一些非常规视角的视图，可以在三维模型里先用视图定向（快捷键是空格）创建该视图，然后在工程图中用视图调色板直接拖到图纸上即可。
3.多数情况下，工程图中切边最好不要显示，不然图面线条太多，显得凌乱，也难以理解一些。
4.装配体工程图里需要隐藏一些零件，可以试试利用显示模式或者配置。
一般来说，一些注释项我们希望它们能随着其所在的视图移动，不希望移动视图以后注释还呆在原地导致注释错位。那么我们在输入注释前，要锁定视图焦点，可以直接双击某视图，该视图的边框会变成紫粉色，此时不管你在天南海北做了一个注释，这个注释都是属于你双击的那个视图，它和该视图的相对位置不会改变。当你需要退出锁定视图焦点时，再双击该视图就可以。如果你在锁定焦点前已经做了注释，不要紧，剪切注释，双击视图，再粘贴注释，也是一样的。
五、相对冷门但可能用得上的功能

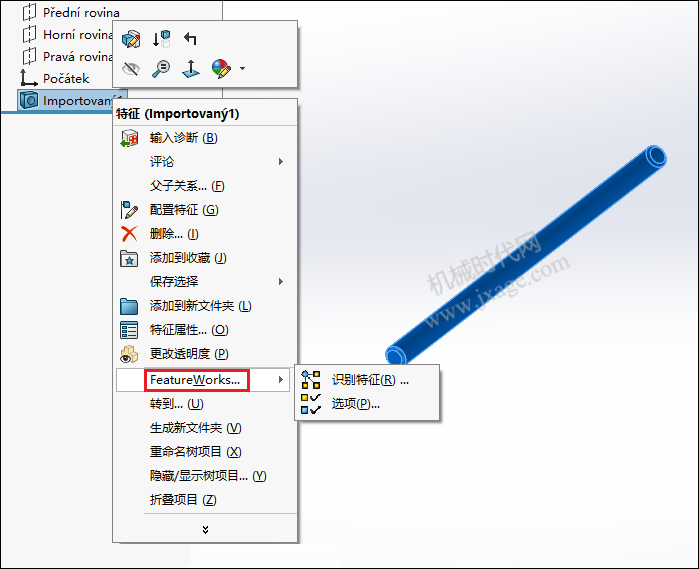

再补充一个，输入的三维模型是通用三维模型，没有SolidWorks的特征，如果我们想把其尽可能转换为由SolidWorks特征形成的模型，那么就要用FeatureWorks了：

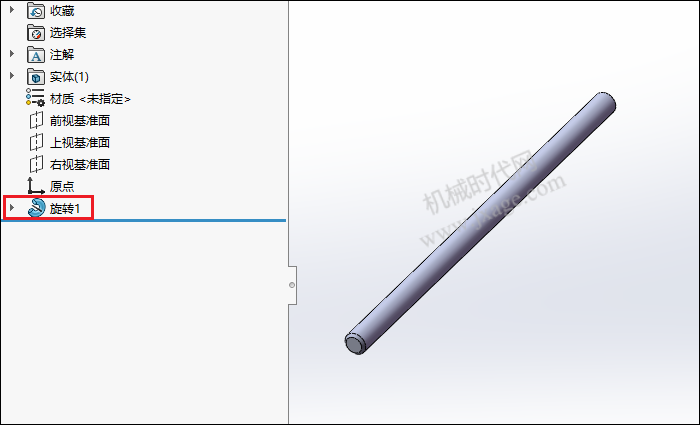

如图的一个圆柱，开始是一个stp格式的文件，没有任何特征。利用特征识别功能识别后，如下图所示：
